LCD

一、显示原理

LCD屏内部采用了一种液晶材料，液晶分子介于固态和液态之间。在自然状态下，液晶具有光学各向异性，但在电磁场作用下会呈现各向同性，LCD屏就是利用了液晶分子的这种物理结构和光学特性制造而成的。

屏的顶部和底部是一对互相垂直的偏振片，中间是液晶分子涂层。当液晶分子两端电压为0时，液晶分子呈现螺旋状态，自然光跟随液晶分子的旋光特性旋转进入到屏另一端的偏振片上，刚好旋转90°后可以穿过。此时，由于光线可以通过，所以人眼看上去屏是白色的。

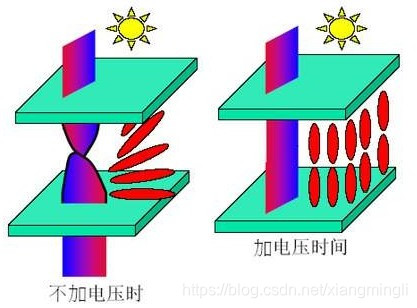

图1 LCD显示原理

给屏的两端加上电压时，中间的液晶分子变成了同向排列的结构。此时，由于没有了旋转结构，进入到屏里面的光也就无法旋转90°通过另一端的偏振片。所以，人眼会看到屏幕是黑色的（也就是点亮LCD屏）。

二、控制原理

虽然给屏的两端加上一定电压就可以点亮LCD屏，但是，驱动LCD屏并不是只需要给一个固定电压就可以点亮，这是LCD屏本身的特性决定的。如果给LCD屏固定电压会使得LCD屏出现电泳效应，很快就坏掉，所以要以交流电压的方式驱动LCD。这里有两个参数：

• 偏压比（Bias）：

  驱动LCD屏COM/SEG口的电压并不是一个恒定的电压值，而是会分几个档位，比如分3个档位，就是1/3Bias。


• 占空比（Duty）：

  这个参数和COM有关，由于LCD是以动态方式驱动，因此每个COM选通的时间就是整个扫描周期时间的1/COM。比如有4个COM，就是1/4Duty。


示例（1/4Duty 1/3Bias）：

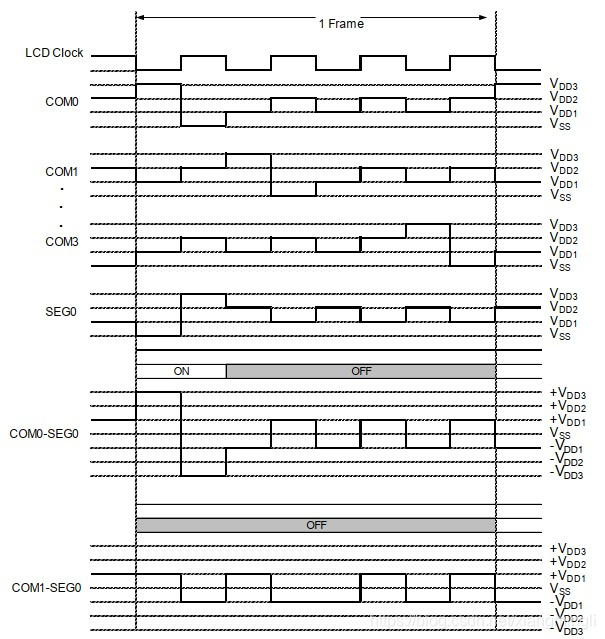

图2 1/4Duty 1/3Bias 驱动波形

要选中LCD中的某一段点亮，就要使它的COM和SEG之间的电压差大于LCD显示屏的阈值，如图2所示，COM0-SEG0前1/4周期中的电压差分别为±V_DD,即COM0SEG0所对应的区段被点亮。将电压分成几级的目的是防止对比度不均匀，在不点亮的区段上仍加有一定的电压，可以降低点亮区段产生的交叉干扰和防止对比度不均匀。

三、LCD驱动

以华大HC32LFx3x-STK-V2.0开发板为例，该开发板使用的是HC32L136K8TA芯片，最多具有8个公用端子（COM）和40个区段端子（SEG），用以驱动160（4×40）或288（8×36）个LCD图像元素。

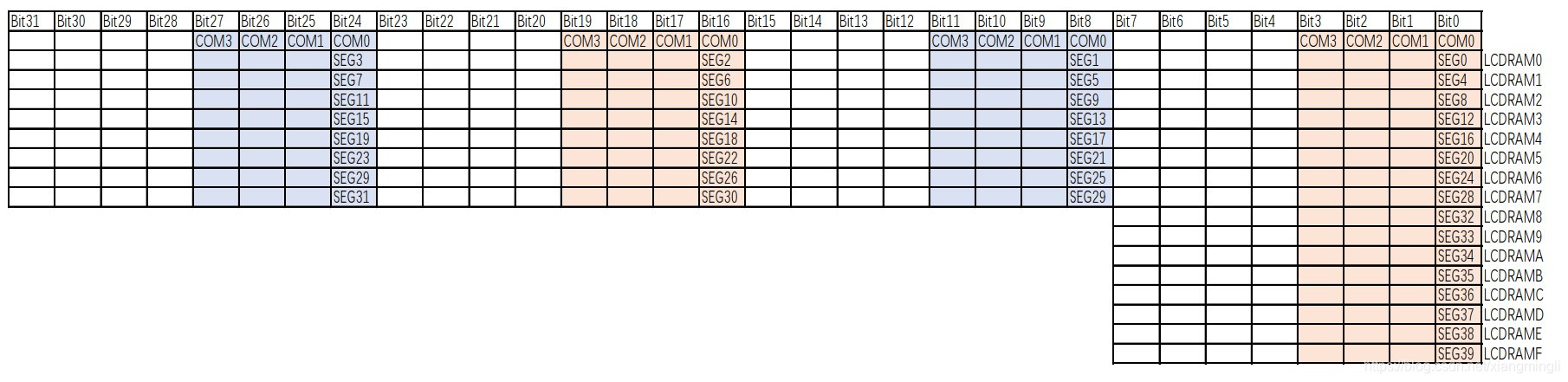

华大单片机有两种显示模式，对应的数据存储方式不同，这里采用的是显示模式0、1/4Duty。

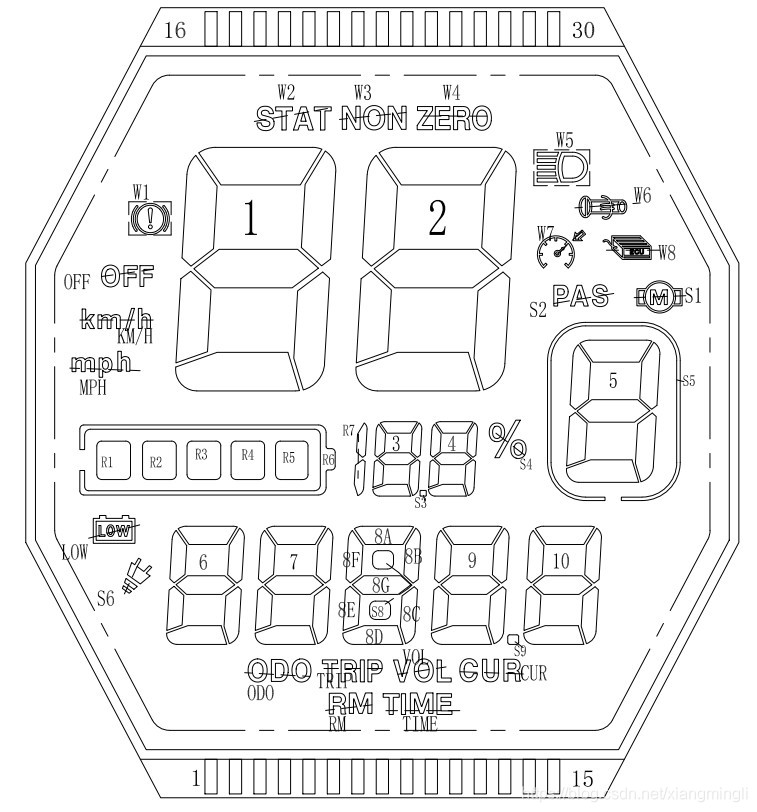

用跳线外接一个4*26的LCD屏，其真值表如下

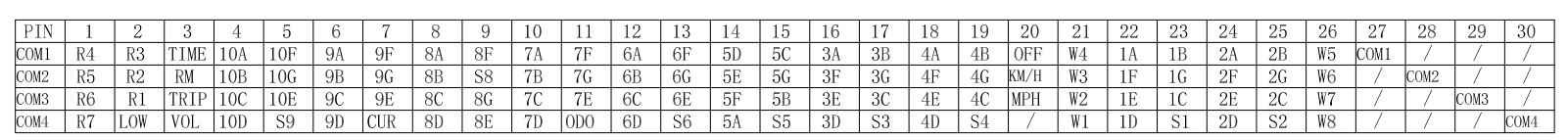

图3 LCD屏真值表

LCD管脚配置（与LCD相关的端口都要配置为模拟端口）

void Lcd_SetPortAnalog(void)
{

    Gpio_SetAnalogMode(GpioPortA, GpioPin9);   ///< COM0
    Gpio_SetAnalogMode(GpioPortA, GpioPin10);  ///< COM1
    Gpio_SetAnalogMode(GpioPortA, GpioPin11);  ///< COM2
    Gpio_SetAnalogMode(GpioPortA, GpioPin12);  ///< COM3

    Gpio_SetAnalogMode(GpioPortA, GpioPin8);   ///< SEG0
    Gpio_SetAnalogMode(GpioPortC, GpioPin9);   ///< SEG1
    Gpio_SetAnalogMode(GpioPortC, GpioPin8);   ///< SEG2
    Gpio_SetAnalogMode(GpioPortC, GpioPin7);   ///< SEG3
    Gpio_SetAnalogMode(GpioPortC, GpioPin6);   ///< SEG4
    Gpio_SetAnalogMode(GpioPortB, GpioPin15);  ///< SEG5
    Gpio_SetAnalogMode(GpioPortB, GpioPin14);  ///< SEG6
    Gpio_SetAnalogMode(GpioPortB, GpioPin13);  ///< SEG7
    Gpio_SetAnalogMode(GpioPortB, GpioPin12);  ///< SEG8
    Gpio_SetAnalogMode(GpioPortB, GpioPin11);  ///< SEG9
    Gpio_SetAnalogMode(GpioPortB, GpioPin10);  ///< SEG10
    Gpio_SetAnalogMode(GpioPortB, GpioPin2);   ///< SEG11
    Gpio_SetAnalogMode(GpioPortB, GpioPin1);   ///< SEG12
    Gpio_SetAnalogMode(GpioPortB, GpioPin0);   ///< SEG13
    Gpio_SetAnalogMode(GpioPortC, GpioPin5);   ///< SEG14
    Gpio_SetAnalogMode(GpioPortC, GpioPin4);   ///< SEG15
    Gpio_SetAnalogMode(GpioPortA, GpioPin7);   ///< SEG16
    Gpio_SetAnalogMode(GpioPortA, GpioPin6);   ///< SEG17
    Gpio_SetAnalogMode(GpioPortA, GpioPin5);   ///< SEG18
    Gpio_SetAnalogMode(GpioPortA, GpioPin4);   ///< SEG19
    Gpio_SetAnalogMode(GpioPortA, GpioPin3);   ///< SEG20
    Gpio_SetAnalogMode(GpioPortA, GpioPin2);   ///< SEG21
    Gpio_SetAnalogMode(GpioPortA, GpioPin1);   ///< SEG22
    Gpio_SetAnalogMode(GpioPortA, GpioPin0);   ///< SEG23
    Gpio_SetAnalogMode(GpioPortC, GpioPin3);   ///< SEG24
    Gpio_SetAnalogMode(GpioPortC, GpioPin2);   ///< SEG25
}

LCD参数配置

void LCD_Config(void)
{

	stc_lcd_cfg_t   LcdInitStruct;
	stc_lcd_segcom_t   LcdSegCom;

	LcdSegCom.u32Seg0_31 = 0xfc000000;                             ///< 配置LCD_POEN0寄存器 使能SEG0~SEG25
	LcdSegCom.stc_seg32_51_com0_8_t.seg32_51_com0_8 = 0xffffffff;	 ///< 初始化LCD_POEN1寄存器 全部关闭输出端口
	LcdSegCom.stc_seg32_51_com0_8_t.segcom_bit.Com0_3 = 0;         ///< 使能COM0~COM3
	LcdSegCom.stc_seg32_51_com0_8_t.segcom_bit.Mux = 0;            ///< Mux=0,Seg32_35=0,BSEL=1表示:选择外部电容工作模式，内部电阻断路
	LcdSegCom.stc_seg32_51_com0_8_t.segcom_bit.Seg32_35 = 0x0;
	Lcd_SetSegCom(&LcdSegCom);                                     ///< LCD COMSEG端口配置

	LcdInitStruct.LcdBiasSrc = LcdExtCap;           ///< 外部电容分压模式
//	LcdInitStruct.LcdBiasSrc = LcdExtRes;           ///< 外部电阻分压模式
//	LcdInitStruct.LcdBiasSrc = LcdInResHighPower;   ///< 内部电阻分压，大功耗模式
	LcdInitStruct.LcdBias = LcdBias3;               ///< 1/3 Bias
	LcdInitStruct.LcdDuty = LcdDuty4;               ///< 1/4duty
	LcdInitStruct.LcdClkSrc = LcdRCL;               ///< LCD时钟选择RCL
	LcdInitStruct.LcdCpClk = LcdClk2k;              ///< 电压泵时钟频率选择2kHz
	LcdInitStruct.LcdScanClk = LcdClk256hz;         ///< LCD扫描频率选择256Hz
	LcdInitStruct.LcdMode = LcdMode0;               ///< 选择模式0
	LcdIni
