背景

https网络协议交互

net.debug查看信息

Apache Httpclient与 Netty的http请求

背景

通知某个商户时，突然出现大量的https握手失败了,出现received fatal alert: internal_error错误。商户sre那边当时将多个域名绑定在一个主机上，开了SNI(Server Name Indication)。

https网络协议交互

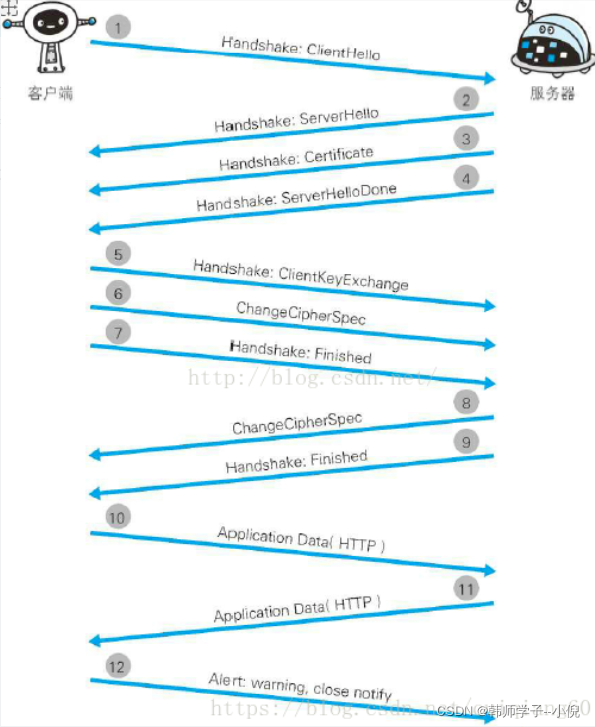

https的握手阶段图，如下：

对于每一步的解释如下：
步骤 1：客户端通过发送 Client Hello 报文开始 SSL 通信。报文中包含客户端支持的 SSL 的指定版本、加密组件（Cipher Suite）列表（所使用的加密算法及密钥长度等）。

步骤 2：服务器可进行 SSL 通信时，会以 Server Hello 报文作为应答。和客户端一样，在报文中包含 SSL 版本以及加密组件。服务器的加密组件内容是从接收到的客户端加密组件内筛选出来的。

步骤 3：之后服务器发送 Certificate 报文。报文中包含公开密钥证书。

步骤 4：最后服务器发送 Server Hello Done 报文通知客户端，最初阶段的SSL握手协商部分结束。

步骤 5： SSL 第一次握手结束之后，客户端以 Client Key Exchange 报文作为回应。报文中包含通信加密中使用的一种被称为 Pre-master secret 的随机密码串。该报文已用步骤 3 中的公开密钥进行加密。

步骤 6：接着客户端继续发送 Change Cipher Spec 报文。该报文会提示服务器，在此报文之后的通信会采用 Pre-master secret 密钥加密。

步骤 7：客户端发送 Finished 报文。该报文包含连接至今全部报文的整体校验值。这次握手协商是否能够成功，要以服务器是否能够正确解密该报文作为判定标准。

步骤 8：服务器同样发送 Change Cipher Spec 报文。

步骤 9：服务器同样发送 Finished 报文。

步骤 10：服务器和客户端的 Finished 报文交换完毕之后，SSL 连接就算建立完成。当然，通信会受到 SSL 的保护。从此处开始进行应用层协议的通信，即发送 HTTP请求。

步骤 11：应用层协议通信，即发送 HTTP 响应。

步骤 12：最后由客户端断开连接。断开连接时，发送 close_notify 报文。上图做了一些省略，这步之后再发送 TCP FIN 报文来关闭与 TCP 的通信。在以上流程中，应用层发送数据时会附加一种叫做 MAC（Message Authentication Code）的报文摘要。MAC 能够查知报文是否遭到篡改，从而保护报文的完整性。

net.debug查看信息

了解了如上https的交互内容，那我们可以强行前进了。到底出现在了哪一部分？

在程序启动脚本中我们增加配置项：-djavax.net.debug=all

javax.net.debug=[ssl|all]

If ssl, turns on SSL debugging. If all, turns on SSL debugging with verbose messages.

开启了网络SSL的debugging,我们看到可客户端和服务端交互的更多细节,如下：

javax.net.ssl|FINE|3D|New I/O client worker #4-1|2022-01-23 15:53:10.703 CST|ClientHello.java:567|Produced ClientHello handshake message (
"ClientHello": {
  "client version"      : "TLSv1.2",
  "random"              : "F9 D9 EC 33 BD B7 E3 5F B2 0E F8 7B 5E AE 10 F0 FC 6F 89 5A B6 C6 F4 5C 17 EC A4 A6 85 60 CB 75",
  "session id"          : "",
  "cipher suites"       : "[TLS_ECDHE_ECDSA_WITH_AES_256_GCM_SHA384(0xC02C), TLS_ECDHE_ECDSA_WITH_AES_128_GCM_SHA256(0xC02B), TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384(0xC030), TLS_RSA_WITH_AES_256_GCM_SHA384(0x009D), TLS_ECDH_ECDSA_WITH_AES_256_GCM_SHA384(0xC02E), TLS_ECDH_RSA_WITH_AES_256_GCM_SHA384(0xC032), TLS_DHE_RSA_WITH_AES_256_GCM_SHA384(0x009F), TLS_DHE_DSS_WITH_AES_256_GCM_SHA384(0x00A3), TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256(0xC02F), TLS_RSA_WITH_AES_128_GCM_SHA256(0x009C), TLS_ECDH_ECDSA_WITH_AES_128_GCM_SHA256(0xC02D), TLS_ECDH_RSA_WITH_AES_128_GCM_SHA256(0xC031), TLS_DHE_RSA_WITH_AES_128_GCM_SHA256(0x009E), TLS_DHE_DSS_WITH_AES_128_GCM_SHA256(0x00A2), TLS_ECDHE_ECDSA_WITH_AES_256_CBC_SHA384(0xC024), TLS_ECDHE_RSA_WITH_AES_256_CBC_SHA384(0xC028), TLS_RSA_WITH_AES_256_CBC_SHA256(0x003D), TLS_ECDH_ECDSA_WITH_AES_256_CBC_SHA384(0xC026), TLS_ECDH_RSA_WITH_AES_256_CBC_SHA384(0xC02A), TLS_DHE_RSA_WITH_AES_256_CBC_SHA256(0x006B), TLS_DHE_DSS_WITH_AES_256_CBC_SHA256(0x006A), TLS_ECDHE_ECDSA_WITH_AES_256_CBC_SHA(0xC00A), TLS_ECDHE_RSA_WITH_AES_256_CBC_SHA(0xC014), TLS_RSA_WITH_AES_256_CBC_SHA(0x0035), TLS_ECDH_ECDSA_WITH_AES_256_CBC_SHA(0xC005), TLS_ECDH_RSA_WITH_AES_256_CBC_SHA(0xC00F), TLS_DHE_RSA_WITH_AES_256_CBC_SHA(0x0039), TLS_DHE_DSS_WITH_AES_256_CBC_SHA(0x0038), TLS_ECDHE_ECDSA_WITH_AES_128_CBC_SHA256(0xC023), TLS_ECDHE_RSA_WITH_AES_128_CBC_SHA256(0xC027), TLS_RSA_WITH_AES_128_CBC_SHA256(0x003C), TLS_ECDH_ECDSA_WITH_AES_128_CBC_SHA256(0xC025), TLS_ECDH_RSA_WITH_AES_128_CBC_SHA256(0xC029), TLS_DHE_RSA_WITH_AES_128_CBC_SHA256(0x0067), TLS_DHE_DSS_WITH_AES_128_CBC_SHA256(0x0040), TLS_ECDHE_ECDSA_WITH_AES_128_CBC_SHA(0xC009), TLS_ECDHE_RSA_WITH_AES_128_CBC_SHA(0xC013), TLS_RSA_WITH_AES_128_CBC_SHA(0x002F), TLS_ECDH_ECDSA_WITH_AES_128_CBC_SHA(0xC004), TLS_ECDH_RSA_WITH_AES_128_CBC_SHA(0xC00E), TLS_DHE_RSA_WITH_AES_128_CBC_SHA(0x0033), TLS_DHE_DSS_WITH_AES_128_CBC_SHA(0x0032), TLS_EMPTY_RENEGOTIATION_INFO_SCSV(0x00FF)]",
  "compression methods" : "00",
  "extensions"          : [
    "supported_groups (10)": {
      "versions": [secp256r1, secp384r1, secp521r1, ffdhe2048, ffdhe3072, ffdhe4096, ffdhe6144, ffdhe8192]
    },
    "ec_point_formats (11)": {
      "formats": [uncompressed]
    },
    "signature_algorithms (13)": {
      "signature schemes": [ecdsa_secp256r1_sha256, ecdsa_secp384r1_sha384, ecdsa_secp521r1_sha512, rsa_pss_rsae_sha256, rsa_pss_rsae_sha384, rsa_pss_rsae_sha512, rsa_pss_pss_sha256, rsa_pss_pss_sha384, rsa_pss_pss_sha512, rsa_pkcs1_sha256, rsa_pkcs1_sha384, rsa_pkcs1_sha512, dsa_sha256, ecdsa_sha1, rsa_pkcs1_sha1, dsa_sha1]
    },
    "signature_algorithms_cert (50)": {
      "signature schemes": [ecdsa_secp256r1_sha256, ecdsa_secp384r1_sha384, ecdsa_secp521r1_sha512, rsa_pss_rsae_sha256, rsa_pss_rsae_sha384, rsa_pss_rsae_sha512, rsa_pss_pss_sha256, rsa_pss_pss_sha384, rsa_pss_pss_sha512, rsa_pkcs1_sha256, rsa_pkcs1_sha384, rsa_pkcs1_sha512, dsa_sha256, ecdsa_sha1, rsa_pkcs1_sha1, dsa_sha1]
    },
    "extended_master_secret (23)": {
      <empty>
    },
    "supported_versions (43)": {
      "versions": [TLSv1.2, TLSv1.1, TLSv1]
    }
  ]
}
)
javax.net.ssl|FINE|3D|New I/O client worker #4-1|2022-01-23 15:53:10.704 CST|SSLEngineOutputRecord.java:505|WRITE: TLS12 handshake, length = 250
javax.net.ssl|FINE|3D|New I/O client worker #4-1|2022-01-23 15:53:10.779 CST|SSLEngineOutputRecord.java:523|Raw write (
  0000: 16 03 03 00 FA 01 00 00   F6 03 03 F9 D9 EC 33 BD  ..............3.
  0010: B7 E3 5F B2 0E F8 7B 5E   AE 10 F0 FC 6F 89 5A B6  .._....^....o.Z.
  0020: C6 F4 5C 17 EC A4 A6 85   60 CB 75 00 00 56 C0 2C  ..\.....`.u..V.,
  0030: C0 2B C0 30 00 9D C0 2E   C0 32 00 9F 00 A3 C0 2F  .+.0.....2...../
  0040: 00 9C C0 2D C0 31 00 9E   00 A2 C0 24 C0 28 00 3D  ...-.1.....$.(.=
  0050: C0 26 C0 2A 00 6B 00 6A   C0 0A C0 14 00 35 C0 05  .&.*.k.j.....5..
  0060: C0 0F 00 39 00 38 C0 23   C0 27 00 3C C0 25 C0 29  ...9.8.#.'.<.%.)
  0070: 00 67 00 40 C0 09 C0 13   00 2F C0 04 C0 0E 00 33  .g.@...../.....3
  0080: 00 32 00 FF 01 00 00 77   00 0A 00 12 00 10 00 17  .2.....w........
  0090: 00 18 00 19 01 00 01 01   01 02 01 03 01 04 00 0B  ................
  00A0: 00 02 01 00 00 0D 00 22   00 20 04 03 05 03 06 03  .......". ......
  00B0: 08 04 08 05 08 06 08 09   08 0A 08 0B 04 01 05 01  ................
  00C0: 06 01 04 02 02 03 02 01   02 02 00 32 00 22 00 20  ...........2.".
  00D0: 04 03 05 03 06 03 08 04   08 05 08 06 08 09 08 0A  ................
  00E0: 08 0B 04 01 05 01 06 01   04 02 02 03 02 01 02 02  ................
  00F0: 00 17 00 00 00 2B 00 07   06 03 03 03 02 03 01     .....+.........
)
javax.net.ssl|FINE|3D|New I/O client worker #4-1|2022-01-23 15:53:10.791 CST|SSLEngineInputRecord.java:177|Raw read (
  0000: 15 03 03 00 02 02 50                               ......P
)
javax.net.ssl|FINE|3D|New I/O client worker #4-1|2022-01-23 15:53:10.791 CST|SSLEngineInputRecord.java:214|READ: TLSv1.2 alert, length = 2
javax.net.ssl|FINE|3D|New I/O client worker #4-1|2022-01-23 15:53:10.792 CST|Alert.java:238|Received alert message (
"Alert": {
  "level"      : "fatal",
  "description": "internal_error"
}
)

Apache Httpclient与 Netty的http请求

Apache Httpclient 请求,建立SSL连接时握手正常


CloseableHttpClient httpClient = HttpClients.custom().build();

String url = "https://test.com";

HttpGet httpGet = new HttpGet(url);

HttpResponse response = httpClient.execute(httpGet);

Netty的http异步请求，建立SSL连接时握手失败

private final AsyncHttpClient asyncHttpClient = new AsyncHttpClient(new NettyAsyncHttpProvider(new AsyncHttpClientConfig.Builder().build()));

AsyncHttpClient.BoundRequestBuilder boundRequestBuilder = asyncHttpClient.preparePost(url);

ListenableFuture<Response> future = boundRequestBuilder.execute();

Response response = future.get(5, TimeUnit.SECONDS);

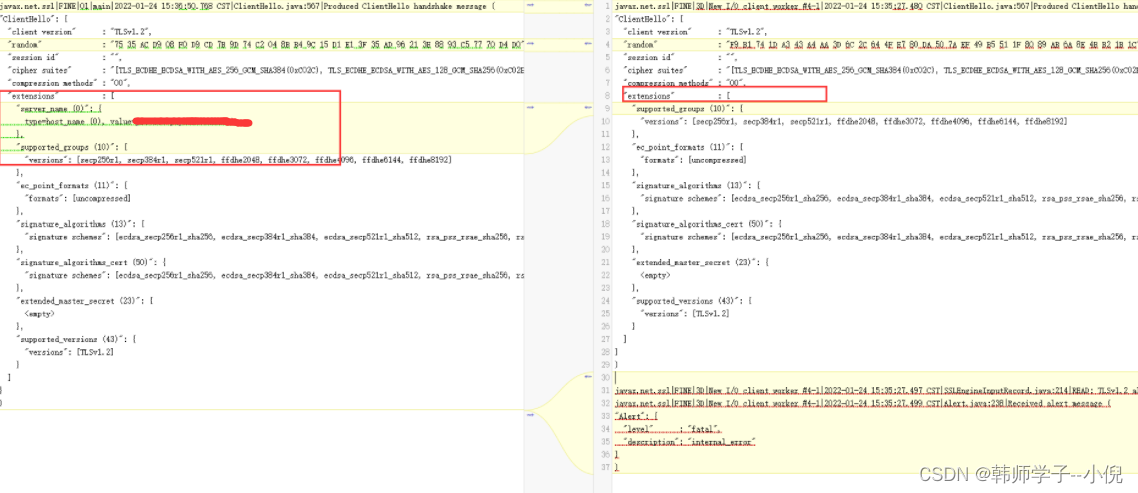

两者的错误日志相比较，Apache httpClient的请求中，扩展字段多了个server_name。

server_name

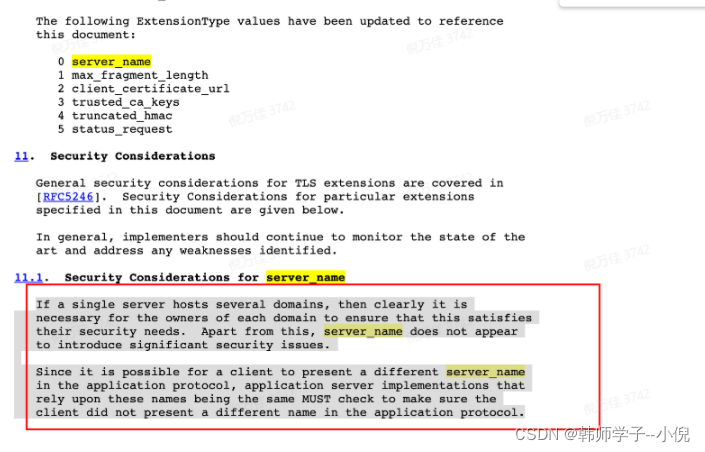

根据文档TLS扩展字段文档对server_name的描述，如下图片：

如果一台服务器托管多个域，那么很明显server_name是对于每个域的所有者来说，这是必要的，以确保满足他们的安全需要。
因为客户端可以显示不同的server_name。在应用程序协议中，应用程序服务器实现了这一点，必须检查这些名称是相同的，以确保客户端在应用程序协议中没有显示不同的名称。

错误原因

商户那边将多个域名绑定在一个主机上，开了SNI(Server Name Indication)。米币请求建立ssl连接时，没有传送上server name，而商户服务端检查了server_name扩展，则nginx不知道使用哪个server，直接抛出异常。
在Client Hello阶段，通过SNI扩展，将域名信息提前告诉服务器，服务器根据域名取得对应的证书返回给客户端已完成校验过程。

导致没有SNI的原因

jdk版本过低，1.8的低版本和1.7或者1.6，均有可能,参考https://www.codetd.com/article/9814188
httpclient，4.3.12这个版本之前的，会有这个bug
系统类设置了System.setProperty("jsse.enableSNIExtension", "false");

修复方案

方案一

继续使用下面依赖的相关异步请求方法

<dependency>

<groupId>com.ning</groupId>

<artifactId>async-http-client</artifactId>

<version>1.7.14</version>

</dependency>

让请求携带上server_name, 创建特定的asyncHttpClient供该商户使用，其他商户依旧保持用之前的aysncHttpClient来调用。

SSLContext sslcontext = SSLContexts.createSystemDefault();

SSLEngine sslEngine = sslcontext.createSSLEngine("test.com", 443);
// 配置sslEngine在握手时使用客户端模式。
sslEngine.setUseClientMode(true);

AsyncHttpClientConfig.Builder builder = new AsyncHttpClientConfig.Builder().setSSLEngineFactory(new SSLEngineFactory() {
    @Override
    public SSLEngine newSSLEngine() throws GeneralSecurityException {
        return sslEngine;
    }
});

AsyncHttpClient asyncHttpClient = new AsyncHttpClient(new NettyAsyncHttpProvider(builder.build()));

方案二

用apache的HttpAsyncClient来处理

maven依赖

<dependency>
    <groupId>org.apache.httpcomponents</groupId>
    <artifactId>httpclient</artifactId>
    <version>4.4.1</version>
</dependency>
<dependency>
    <groupId>org.apache.httpcomponents</groupId>
    <artifactId>httpasyncclient</artifactId>
    <version>4.1.4</version>
</dependency>

注意：需要防止HttpAsyncClient资源没关闭引起的内存泄漏（吃过这方面的亏，哭唧唧）。
诊断由 Apache HttpAsyncClient 引起的内存泄漏 - Think different - 生活的美好

批量执行完一部分请求后，需要进行client.close(); 不然线程会飙升到几万，然后服务会挂掉。

方案三：

System.setProperty("jsse.enableSNIExtension", "true");
