前言

PXE(Pre-boot Execution Environment)是由Intel设计的协议，它可以使计算机通过网络启动。协议分为client和server两端，PXE client在网卡的ROM中，当计算机引导时，BIOS把PXE client调入内存执行，并显示出命令菜单，经用户选择后，PXE client将放置在远端的操作系统通过网络下载到本地运行。

一、PXE概述

（一）、PXE简介

PXE （预启动执行环境）是HIntel公司开发的网络引导技术，工作在Client/Server模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或者整个操作系统。

（二）、PXE批量部署的优点

1、规模化:同时装配多台服务器
2、自动化:安装系统、配置各种服务
3、远程实现:不需要光盘、U盘等安装介质

（三）、若要搭建PXE网络体系，必须满足以下几个前提条件：

1、客户机的网卡要支持PXE协议(集成BOOTROM芯片) ，且主板支持网络引导。一般大多数服务器主机都支持，只需在BIOS设置中允许从Network或LAN启动即可。
2、网络中有一台DHCP服务器以便为客户机自动分配地址、指定引导文件位置。
3、服务器要通过TFTP服务(简单文件传输协议)来提供引导镜像文件的下载。

二、搭建PXE远程安装服务器（操作步骤）

PXE远程安装服务器集成了Centos 7安装源、TFTP服务、DHCP服务，能够向客户机裸机发送PXE引导程序、Linux内核、启动菜单等数据，以及提供安装文件。
在这里插入图片描述

（一）、安装并启用TFTP服务

TFTP (简单文件传输协议) ，是一个基于UDP协议实现的用于在客户机和服务器之间进行简单文件传输的协议，适合于小文件传输的应用场合。TFTP服务默认由tftp-server 软件包提供，默认由 xinetd服务进行管理，默认使用UDP端口69
xinetd是新一代的网络守护进程服务程序，又叫超级服务器，常用来管理多种轻量级Internet服务。
xindtd服务的配置文件位于 /etc/xindtd.d/ftp ，配置时只要将”disable = yes “ 改成”disable = no “ 即可。

mount /dev/cdrom /mnt
yum -y install tftp-server xinetd    #安装相关的软件包

----修改TFTP服务的配置文件-----
vim  /etc/xinetd.d/tftp
    protocol       =udp         #TFTP使用UDP传输协议
    wait           =no          #no表示客户机可以多台一起连接, yes表示客户机只能一台一台连接
    server args    =-s /var/lib/tftpboot      #指定TFTP根目录(文件存储路径)
    disable        =no          #no表示开启TFTP服务

systemctl start tftp
systemctl enable tftp
systemctl start xinetd
systemctl enable xinetd

在这里插入图片描述
[root@localhost xinetd.d]# vim tftp 在这里插入图片描述

（二）、安装并启用DHCP服务

yum -y install dhcp
cp  /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example    /etc/dhcp/dhcpd.conf

------修改DHCP服务的配置文件-------
vim  /etc/dhcp/dhcpd.conf
ddns-update-style  none;          #禁用DNS动态更新，提高效率
next-server 192.168.100.11;        #指定TFTP服务器的地址
filename "pxelinux.0";            #指定PXE引导程序的文件名

subnet 192.168.100.0  netmask 255.255.255.0  {           #声明要分配的网段地址
    range 192.168.100.100  192.168.100.200;               #设置地址池
    option routers 192.168.80.10;                       #设置默认网关地址，指向TFTP服务器的IP地址
}

systemctl start dhcpd      #开启dhcp服务
systemctl enable dhcpd

[root@localhost xinetd.d]# yum install -y dhcp
因为一开始的/etc/dhcp/dhcpd.conf 是一个空文件，文件中要求是去/usr/share/doc/dhcp-4.2.5/dhcpd.conf.example 中查看。所以我们就需要将这个文件复制到/etc/dhcp/dhcpd.conf文件中，进行后续的配置文件的更改。

在这里插入图片描述
接着更改dhcpd的配置文件，首先更改全局配置
[root@localhost xinetd.d]# vim /etc/dhcp/dhcpd.conf 在这里插入图片描述
更改地址池在这里插入图片描述

开启DHCP服务在这里插入图片描述

（三）、准备Linux内核、初始化镜像文件

cd  /mnt/images/pxeboot             #已事先把光盘挂载到/mnt目录中
cp vmlinuz  /var/lib/tftpboot       #复制Linux系统的内核文件到TFTP根目录下
cp  initrd.img   /var/lib/tftpboot/  #复制初始化镜像文件(linux引导加载模块)到TFTP根目录下

接着进入到系统内核和初始镜像文件的存放目录下进行复制

在这里插入图片描述

（四）、准备PXE引导程序（用于PXE网络安装的引导程序为 pxelinux.0,由软件 syslinux提供）

yum -y install syslinux         #PXE引导程序由软件包syslinux提供
cp /usr/share/syslinux/pxelinux.0   /var/lib/tftpboot/      #复制PXE引导程序到TFTP根目录下

下载好syslinux 以后将该目录下的PXE引导程序pxelinux.0 复制到tftp根目录下
在这里插入图片描述

（五）、安装并启用FTP服务，准备centos 7安装源

yum  -y  install  vsftpd
mkdir  /var/ftp/centos7
cp   -rf    /mnt/*   /var/ftp/centos7/

systemctl  start   vsftpd
systemctl  enable vsftpd

在这里插入图片描述

（六）、配置启动菜单文件

启动菜单用来指导客户机的引导过程，包括如何调用内核，如何加载初始化镜像。
默认的启动菜单文件在TFTP根目录（/var/lib/tftpboot/）的 pxelinux.cfg 子目录下，文件名为default

mkdir   /var/lib/tftpboot/pxelinux.cfg
vim  /var/lib/tftpboot/pxelinux.cfg/default
default  auto          #指定默认入口名称
prompt 0               #设置是否等待用户选择， "1"表示等待用户控制，”0“表示不等待用户控制

label   auto           # 图形安装(默认)引导入口, label用来定义启动项
kernel vmlinuz         #kernel 和 append用来定义引导参数
append  initrd=initrd.img  method=ftp://192.168.80.10/centos7

label linux text       #文本安装引导入口
kernel  vmlinuz
append text initrd=initrd.img   method=ftp://192.168.80.10/centos7

label linux rescue      #救援模式引导入口
kernel vmlinuz
append  rescue initrd=initrd.img  method=ftp://192.168.80.10/centos7

配置启动菜单文件，命令后面跟的是注释在这里插入图片描述

在这里插入图片描述

（七）、关闭防火墙，验证PXE网络安装

systemctl stop firewalld.service
setenforce 0

使用 VMware 创建的虚拟机进行测试，虚拟机内存至少需要2GB，否则在启动安装时可能会报错。开启虚拟机，在提示字符串"boot:" 后直接按Enter键(或执行"auto"命令) ，将会自动通过网络下载安装文件，并进入默认的图形安装入口;
若执行 "linux text"命令，则进入文本安装入口；若执行"linux rescue"命令，则进入救援模式。

验证：
新建一台虚拟机，注意在分配内存的时候至少给2G.

三、Kickstart 无人值守安装

yum install -y system-config-kickstart

1、安装system-config-kickstart 工具
在这里插入图片描述
配置kickstart选项
基本配置：
默认语言设为“中文（简体）”
时区设为“Asia/Shanghai”
设置root密码
高级配置中勾选“安装后重启”。在这里插入图片描述
安装方法：
选FTP
FTP服务器：ftp://192.168.163.5
FTP目录：centos7
在这里插入图片描述引导装载程序选项：
“安装类型”：安装新引导装载程序
“安装选项”：在主引导记录（MBR）中安装引导装载程序在这里插入图片描述分区信息：
主引导记录：清除主引导记录
分区：删除所有现存分区
磁盘标签：初始化磁盘标签
布局：添加分区
挂载点：/boot，文件系统类型：xfs，固定大小：500M
文件系统类型：swap，固定大小：4096M
挂载点：/home，文件系统类型：xfs，固定大小：4096M
挂载点：/，文件系统类型：xfs，使用磁盘上全部未使用空间

在这里插入图片描述网络配置：
添加网络设备“ens33”
网络类型设为“DHCP”

在这里插入图片描述防火墙配置：
禁用 SELinux、禁用防火墙
在这里插入图片描述安装后脚本：
勾选“使用解释程序”：/bin/bash
rm -rf /etc/yum.repos.d/*
echo ‘[local]
name=local
baseurl=ftp://192.168.163.5/centos7
enabled=1
gpgcheck=0’ > /etc/yum.repos.d/local.repo

在这里插入图片描述保存自动应答文件
选择“Kickstart 配置程序”窗口的“文件”–>“保存”命令，选择指定保存位置，文件名为ks.cfg
默认保存在/root/ks.cfg

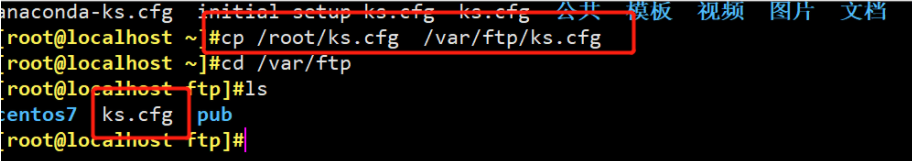

cp /root/ks.cfg /var/ftp/ks.cfg

在这里插入图片描述

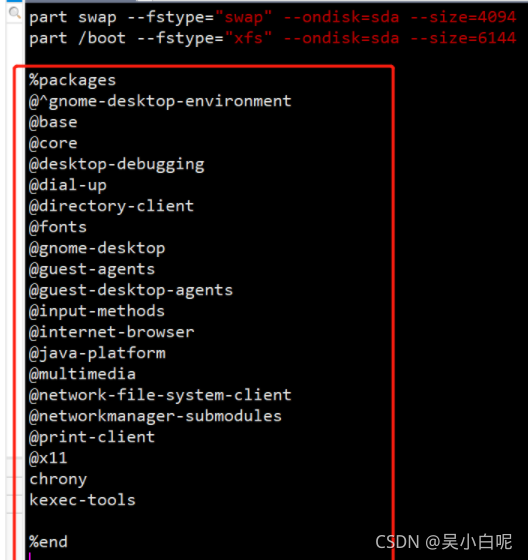

可以根据需要将/root/anaconda-ks.cfg 的软件包安装脚本复制到 /var/ftp/ks.cfg文件中，只需要复制%packages 到%end 部分即可。

在这里插入图片描述
配置需要安装的软件包

如要求最小化安装，可复制下面内容：
vim /var/ftp/ks.cfg
%packages
@^minimal
%end
```![在这里插入图片描述](https://img-blog.csdnimg.cn/17175d188dd64ef4882a8cab32785708.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5ZC05bCP55m95ZGi,size_18,color_FFFFFF,t_70,g_se,x_16)

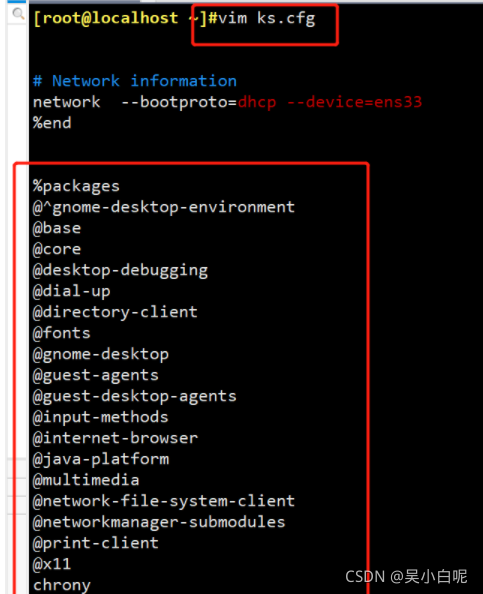

编辑ftp目录下的ks.cfg文件![在这里插入图片描述](https://img-blog.csdnimg.cn/9543341441ba4a9ea1a928b313df31e4.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5ZC05bCP55m95ZGi,size_16,color_FFFFFF,t_70,g_se,x_16)编辑引导菜单文件 default，添加 ks 引导参数

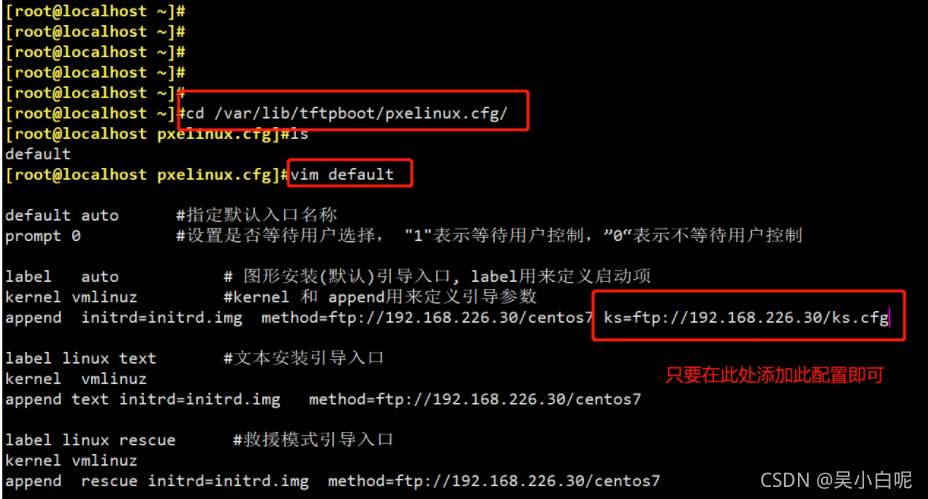

vim /var/lib/tftpboot/pxelinux.cfg/default
default auto
prompt 0 #设置是否等待用户选择, "0"表示不等待用户控制
label auto
kernel vmlinuz #kernel和append用来定义引导参数
append initrd=initrd.img method=ftp://192.168.80.10/centos7 ks=ftp://192.168.80.10/ks.cfg
#添加 ks 引导参数以指定 ks.cfg 应答文件的URL路径

![在这里插入图片描述](https://img-blog.csdnimg.cn/39a5826f20b84b16a58e65c9cfabb828.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5ZC05bCP55m95ZGi,size_20,color_FFFFFF,t_70,g_se,x_16)![在这里插入图片描述](https://img-blog.csdnimg.cn/96919361e9bd41eb90f401b9233dbbfe.png)

## （二）、验证无人值守安装
当客户机每次以 PXE 方式引导时，将自动下载 ks.cfg 应答配置文件，然后根据其中的设置安装Centos 7系统，而无须手工干预。

cat /etc/yum.repos.d/local.repo

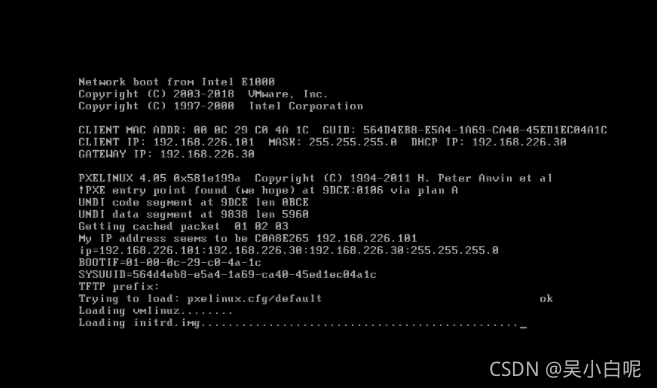

最后就可以自动化创建一个新的虚拟机![在这里插入图片描述](https://img-blog.csdnimg.cn/3e9cbf67d9864d5ca3a9db73a5148fa6.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5ZC05bCP55m95ZGi,size_20,color_FFFFFF,t_70,g_se,x_16)
# 总结
快速的部署自己的PXE服务器，去为客户端服务器批量安装系统对运维工程师非常有帮助
