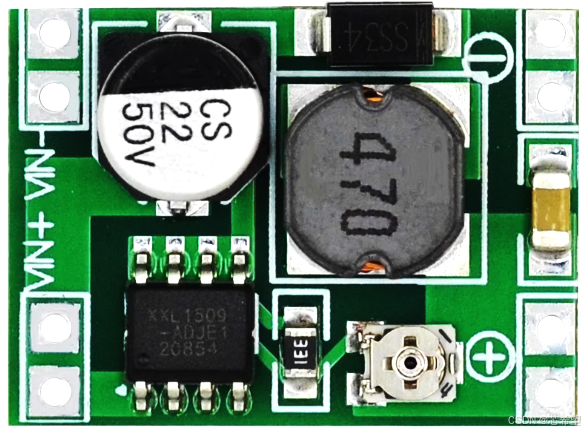

可输出3A大电流的DC-DC电源降压芯片-XXL1509

01、产品说明

       XXL1509是一款高效降压型DC-DC电源转换器，固定150KHz开关频率，可提供3A输出电流能力，具有低纹波，出色的线性调整率与负载调整率特点。

      XXL1509内置固定频率 振荡器与频率补偿电路，简化了电路设计。

      PWM控制环路可以调节占空比从0~100%之间线性变化。

      内置使能功能、输出过电流保护功能。当二次限流功能启用时，开关频率从150KHz降至50KHz。内部补偿模块可以减少外围元器件数量。

02、产品特征

输出固定3.3V,5V,12V和ADJ可调版本                                   高效率高达98%

4.5V到40V宽输入电压范围                                     出色的线性与负载调整率

输出电压1.23V到37V可调，最大占空比100%                         EN脚迟滞功能

最小压差1.2V                                                                     内置二次限流功能

固定150KHz开关频率                                                       EN脚TTL关断功能

大3A输出电流                                                                           内置限流功能

内置功率三极管                                                                    内置热关断功能

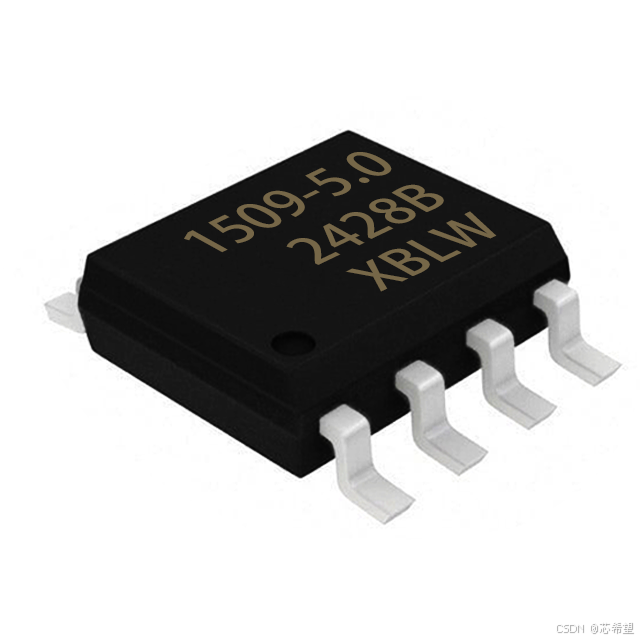

封装SOP-8/ESOP-8（更利于散热）

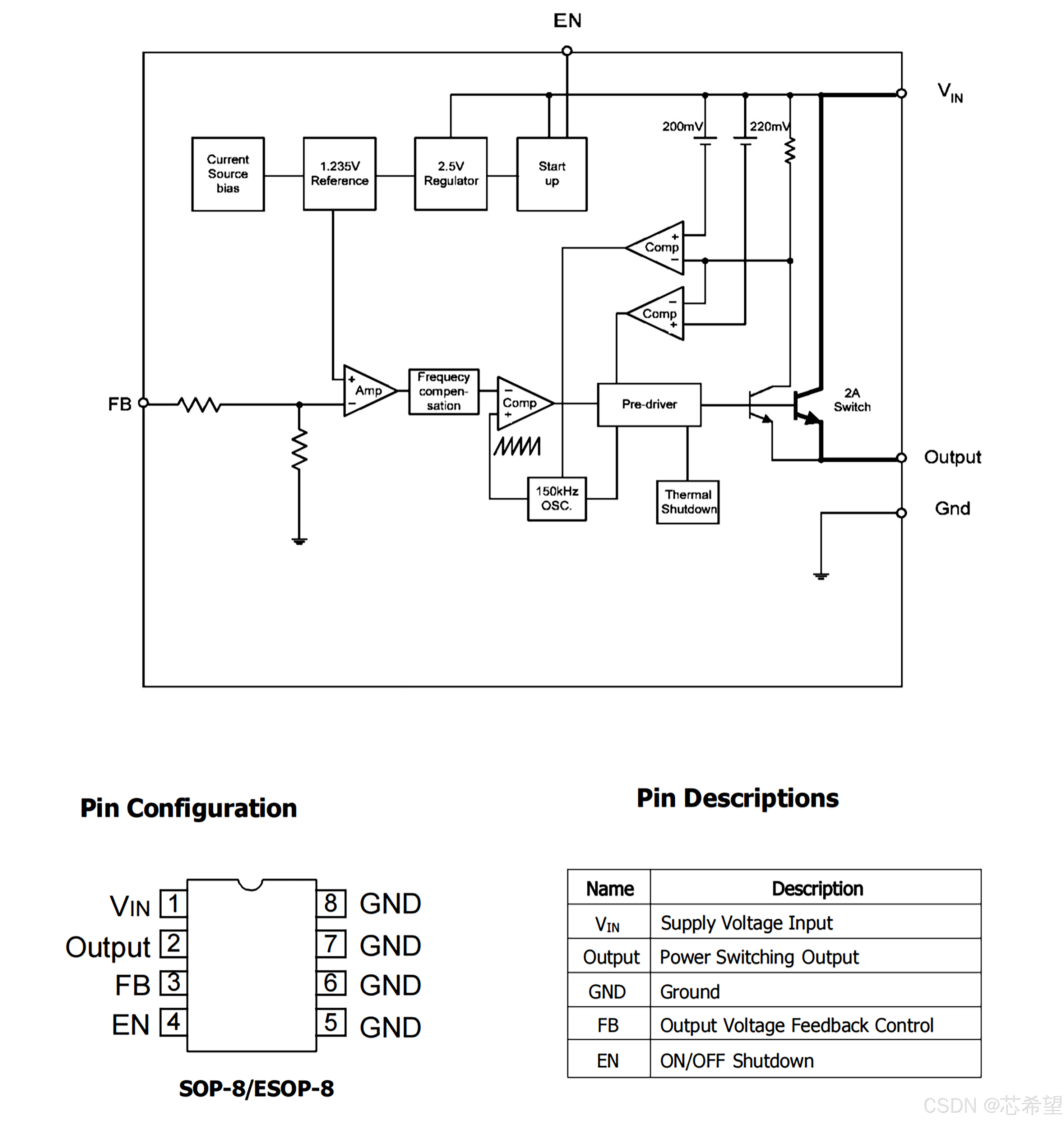

03、内部方框图和封装引脚定义

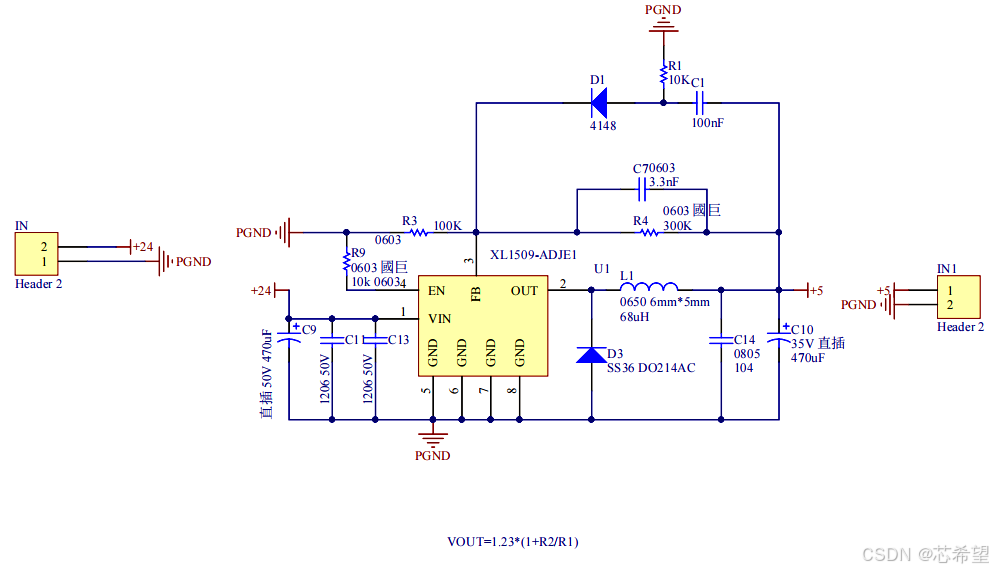

04、应用参考电路

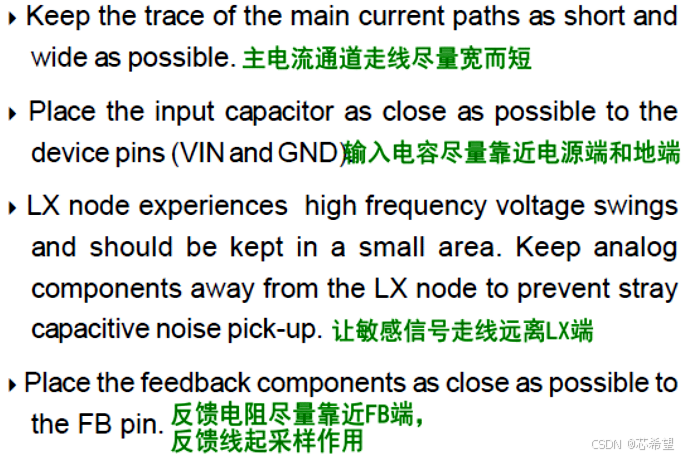

05、XBLW-XXL1509布线设计要点

06、应用领域及产品

交换机电源      LCD显示器和LCD电视机

网络监控电源                        调制解调器

洗碗机                                         机顶盒

抬头显示（HUD）                      平衡车

网络交换机

电动自平衡车

汽车抬头显示
