如何在ArcGIS中打开卫星影像

        本文将展示如何利用91卫图助手来下载谷歌卫星影像,并在ArcGIS中加载。

工具/原料

        91卫图助手下载器

        ArcGIS

        91卫图助手下载地址: http://www.91weitu.com/

        ArcGIS安装包级安装教程,详见 如何安装ArcGIS Desktop 10.2

步骤一:通过91卫图助手下载谷歌卫星影像

        1、启动91卫图助手,通过多边形勾画下载区域。

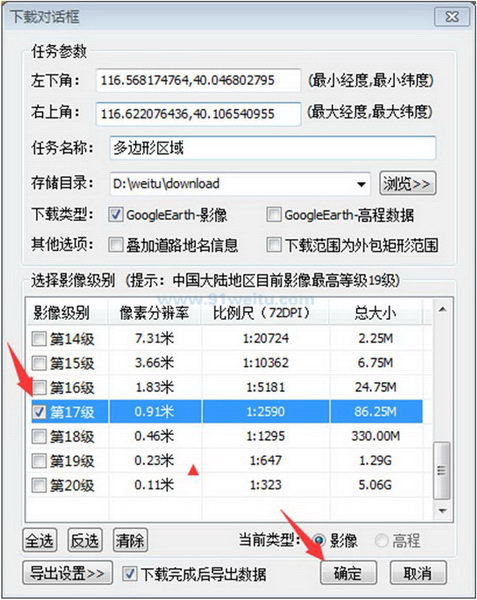

        2、双击下载区域,选择下载级别,然后点击确定,下载影像。

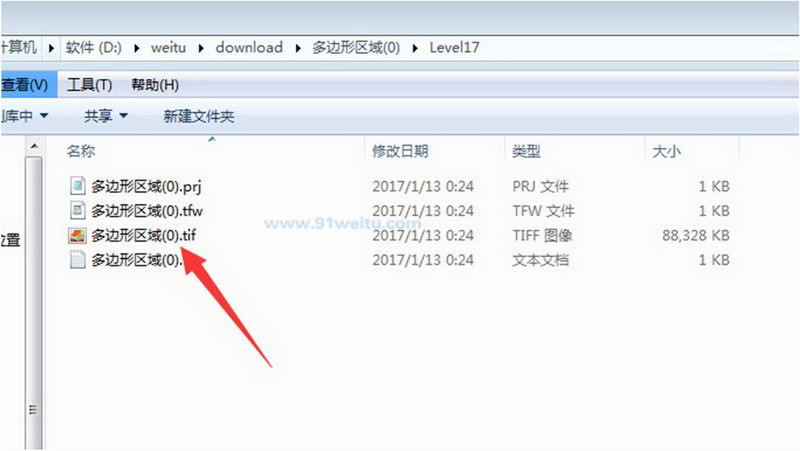

        3、下载完成会弹出结果文件所在文件夹,打开软件,可以看到下载结果文件,默认为tif格式


步骤二:通过ArcGIS打开谷歌卫星影像

        1、启动ArcGIS,点击添加数据。


        2、选择下载影像所在文件夹,添加下载影像。

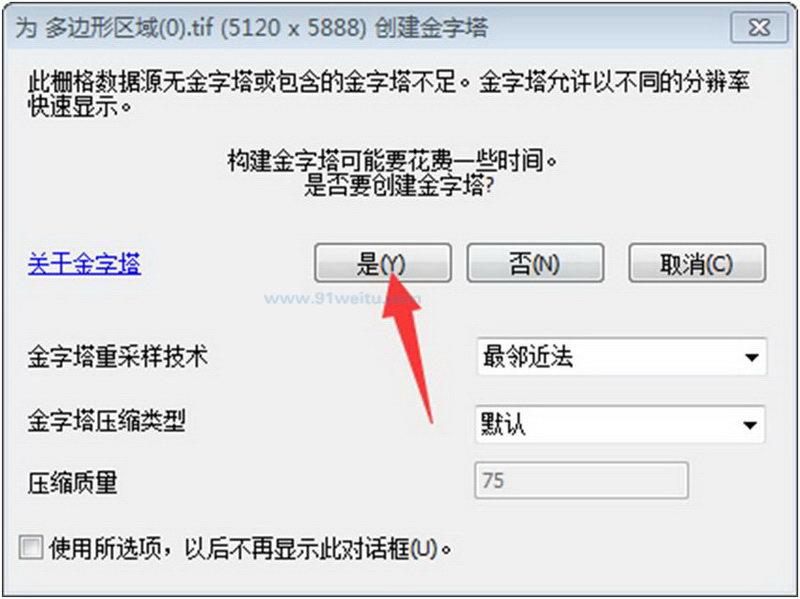

        3、点击添加以后,弹出如下对话框,询问是否建立金字塔,如果文件比较大,点击是,建立金字塔。注意如果文件较大,建立金字塔的过程需要一些时间,请耐心等待。

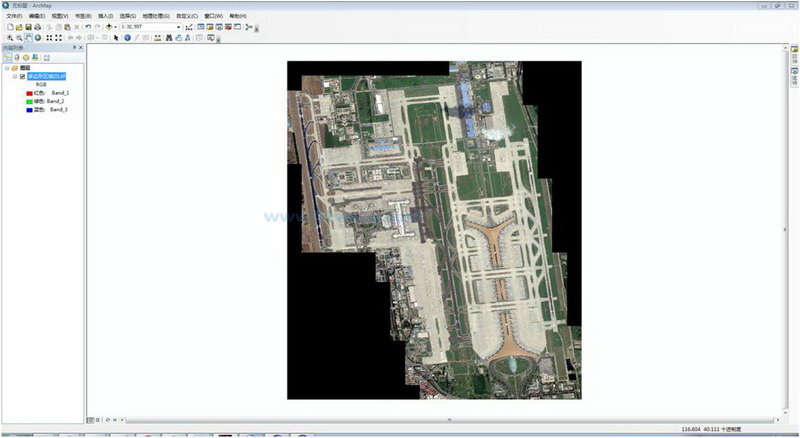

        4、金字塔建立完成以后,影像就加载进来了,如下所示:

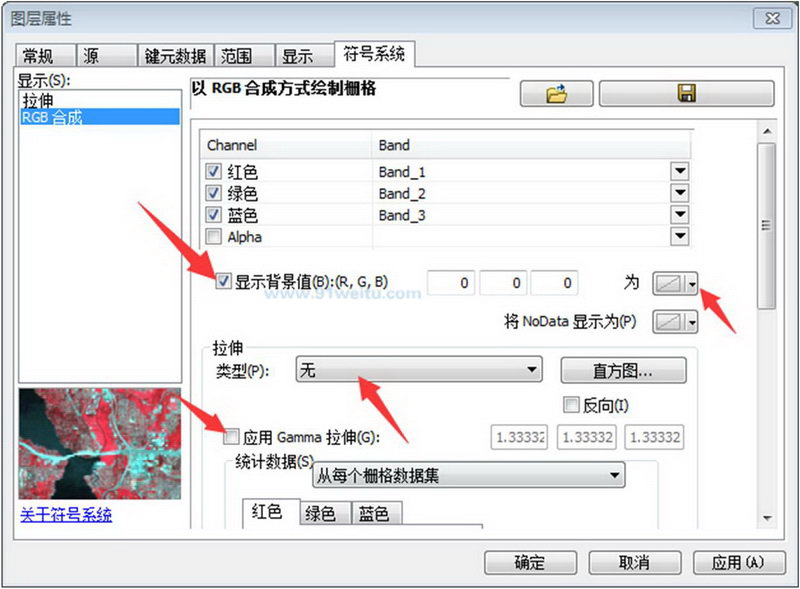

        5、我们可以看到加载进来的影像,多边形区域以外的部分是黑色的,另外影像的颜色在某些版本的ArcGIS版本上可能出现颜色异常,我们需要对图层的符号化属性做一些设置,如下所示:

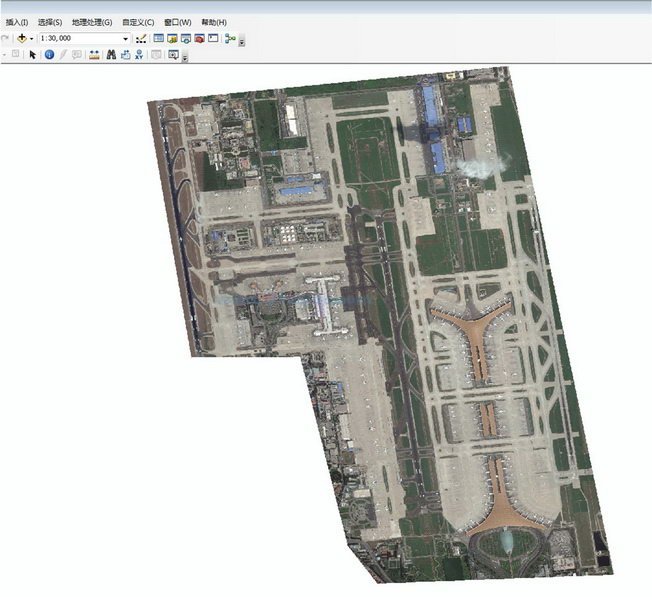

        6、设置以后,点击确定,显示就正常了,也没有黑色边缘了,如下所示:


注意事项

        1、建议使用ArcGIS 10.0以上版本打开卫星影像,ArcGIS 9.X版本对超过4G以上的文件支持的不好。

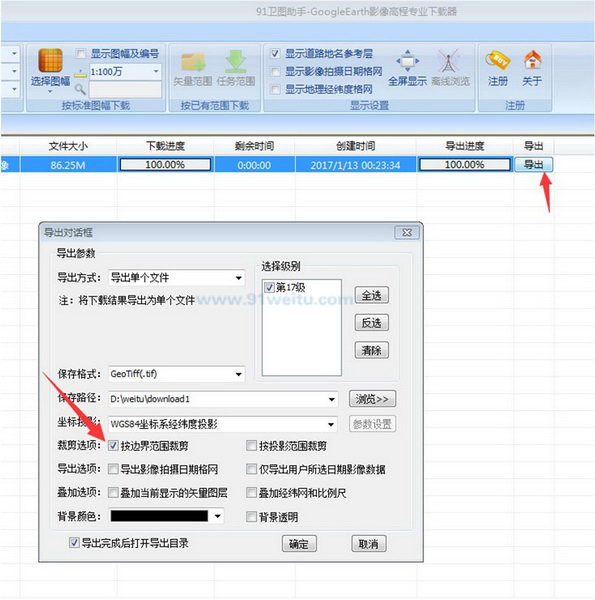

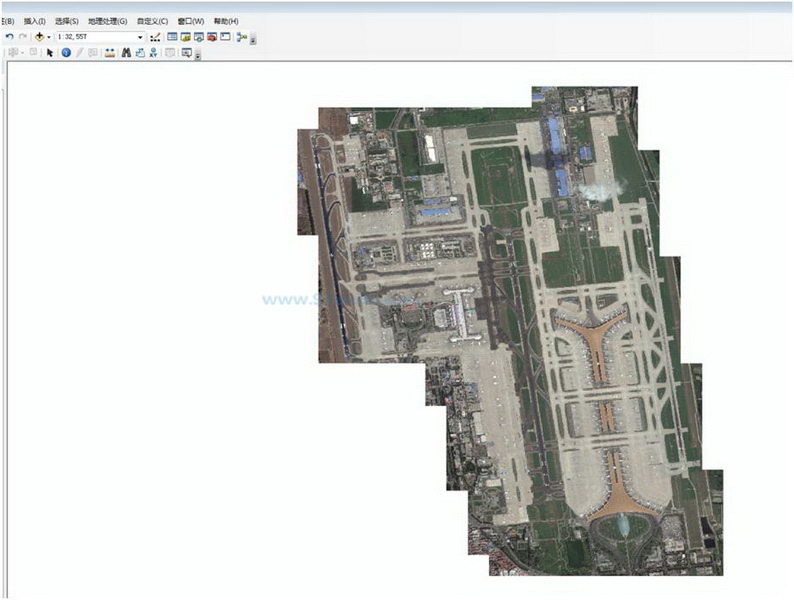

        2、按多边形区域下载的数据,默认边缘有锯齿,我们可以在91卫图助手任务列表中,点击导出,勾选按边界范围裁剪,消除锯齿。

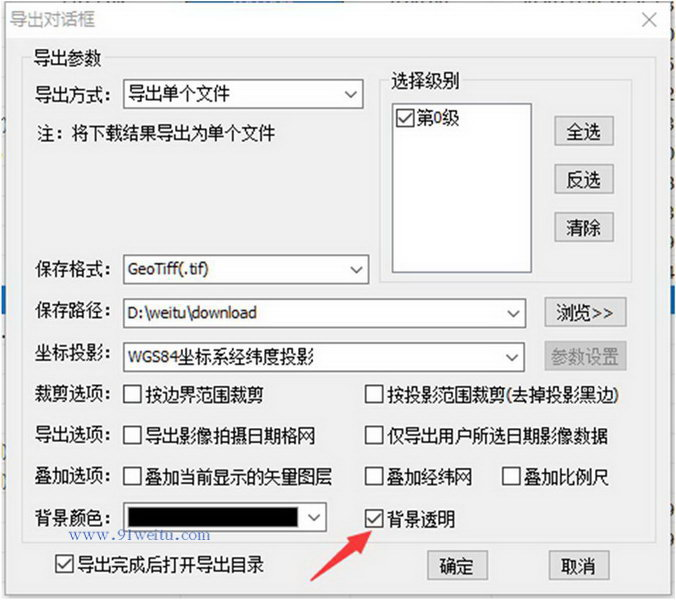

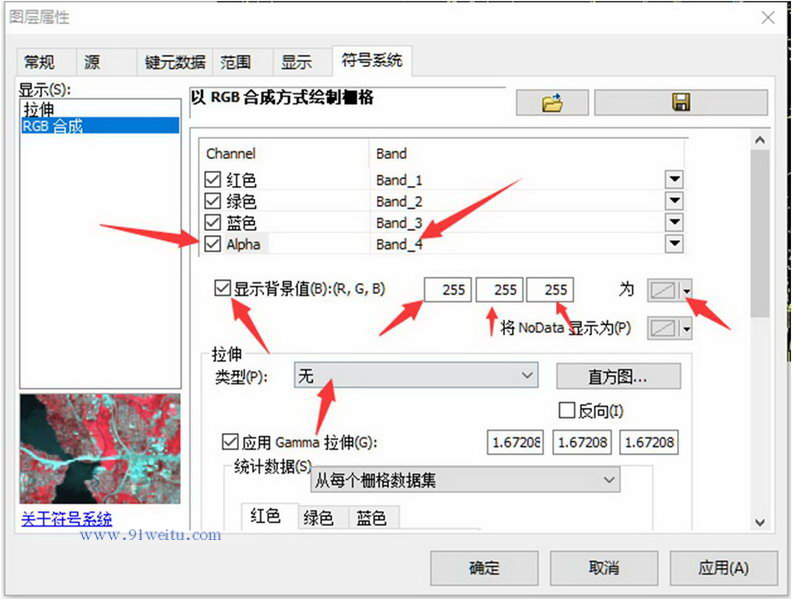

        3、如果我们下载影像在导出的时候,勾选了背景透明,我们需要在arcgis中设置Alpha通道

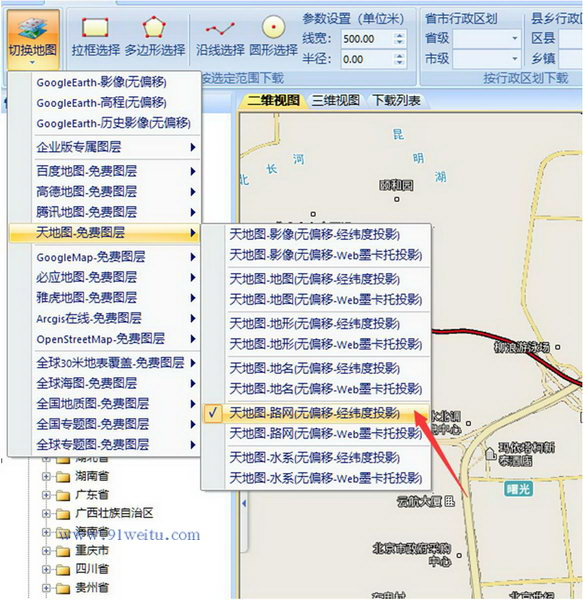

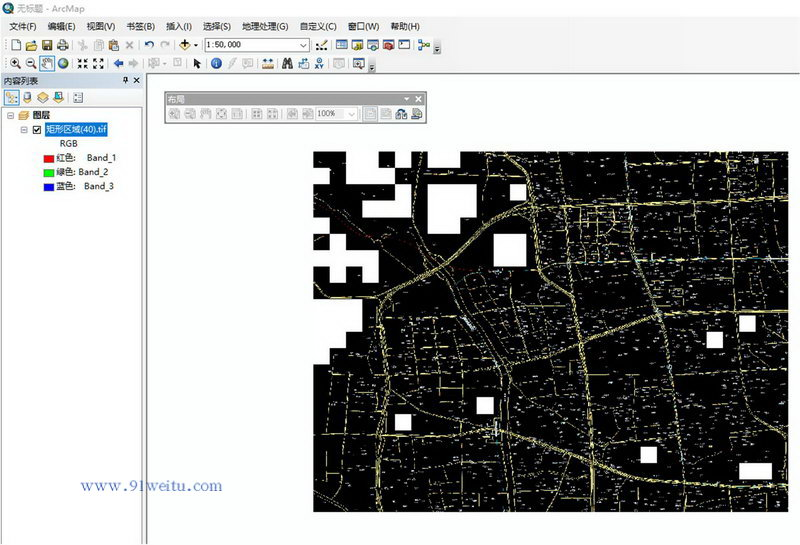

        4、如果选择的图层是带有透明通道的,比如天地图路网图层,加载到Arcgis中,会出现黑底,如下所示

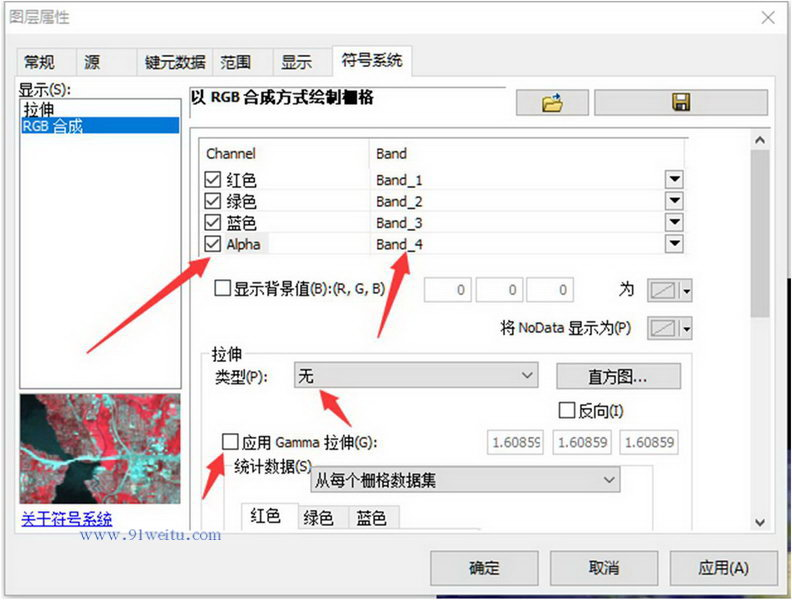

        我们需要在arcgis中按如下所示设置图层属性

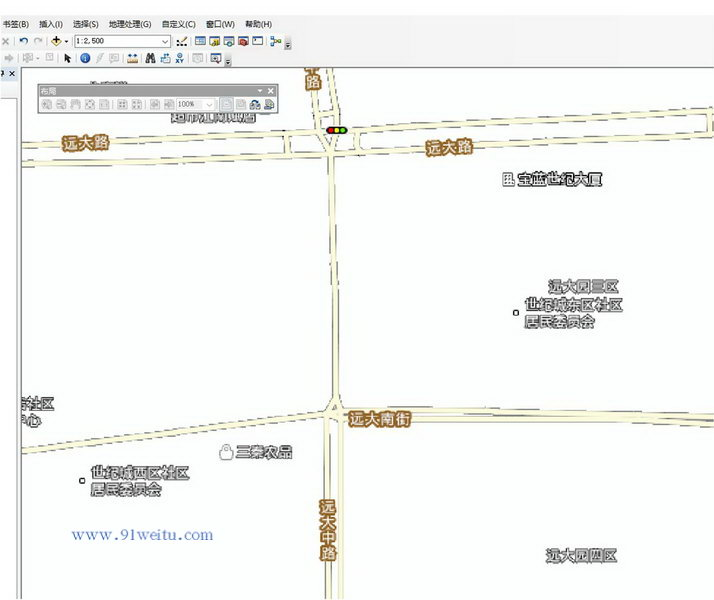

        设置以后就恢复正常显示了/


### 解决ArcGIS卫星影像与Shapefile之间对齐偏差的方法 在处理空间数据时,确保不同图层间的精确对齐至关重要。当遇到卫星影像与Shapefile之间的偏移问题时,可以采用地理配准工具来调整图像位置,使其与其他矢量数据匹配。 #### 使用地理配准工具进行手动校正 通过ArcGIS Pro中的地理配准工具,能够直观地完成这一操作: 1. 打开包含待校正栅格文件的地图文档; 2. 添加需要作为参考标准的Shapefile图层; 3. 启动“Georeferencing”选项卡,在其中选择要变换的目标影像; 4. 利用控制点设置功能,于源影像上选取若干显著地标并对应到参照地图相同位置处建立链接关系;此过程建议至少创建三个不共线的关键点以保障转换精度[^1]; 5. 完成所有必要连接后执行变换命令,软件会自动计算最佳拟合参数并将原始图片重新定位至新坐标系下保存成果副本。 对于更复杂的变形情况,则可能涉及到多项式或其他高级模型的应用,这通常适用于具有较大范围扭曲失真的场景分析需求之外的情形。 ```python import arcpy # 设置工作环境 arcpy.env.workspace = "C:/data" # 输入未校正的栅格和目标参考矢量路径 input_raster = "unregistered_image.tif" reference_vector = "aligned_shapefile.shp" # 创建地理配准对象 geo_ref = arcpy.Georefrence_management(input_raster) # 增加控制点 (X_source, Y_source, X_target, Y_target) control_points = [ (-709860.34, 4710786.67, -709860.34, 4710786.67), (-709760.34, 4710786.67, -709760.34, 4710786.67), (-709860.34, 4710686.67, -709860.34, 4710686.67)] for point in control_points: geo_ref.addControlPoint(point[0], point[1], point[2], point[3]) # 应用地形变换方法 geo_ref.updateTransformParameters("PROJECTIVE") # 输出已校正后的栅格文件 output_registered_raster = "registered_image.tif" geo_ref.exportToRaster(output_registered_raster) ```
