第3章mininet的安装与使用

一、背景介绍

ininet支持OpenFlow，在Mininet上运行的代码可以轻松移植到支持OpenFlow的硬件设备上。

Mininet可以在自己的计算机服务器、虚拟机、云上运行

Mininet提供Python API，简单易用。

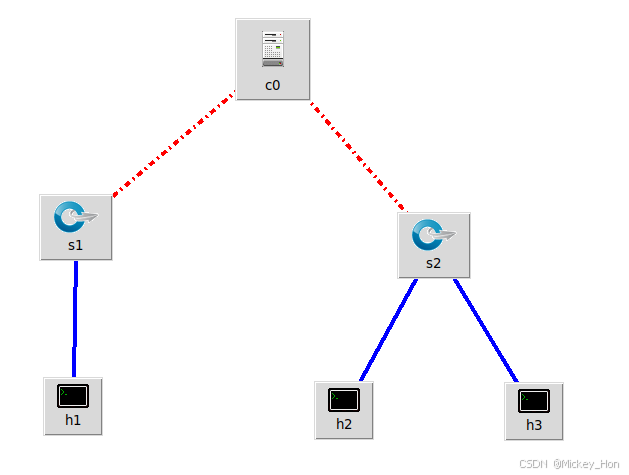

二、实验拓扑

三、实验要求

完成相关 IP 配置，用抓包软件获取控制器与交换机之间的通信数据。

四、实验目的

1.能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；

2.能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

五、配置过程

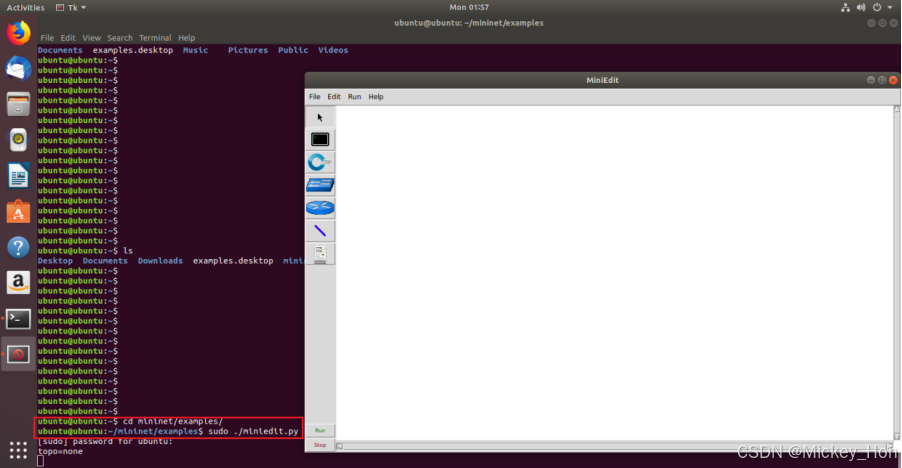

1、输入一下代码进入可视化图形界面：

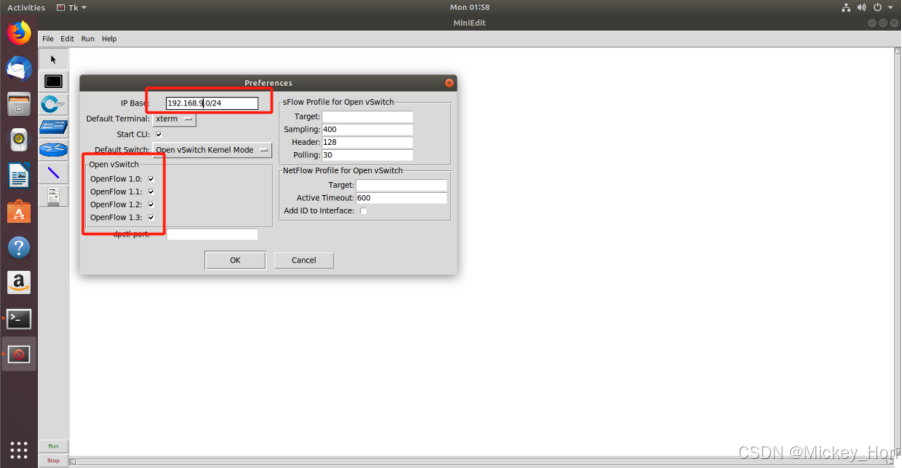

2、配置网段IP可以不用配置，同时开启CLI等版本

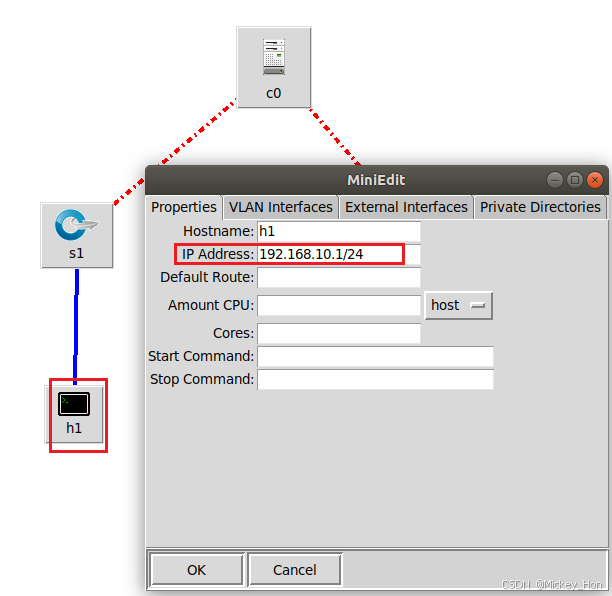

3、配置h1，h2,h3配置IP地址（同下）。192.168.xx.1/24

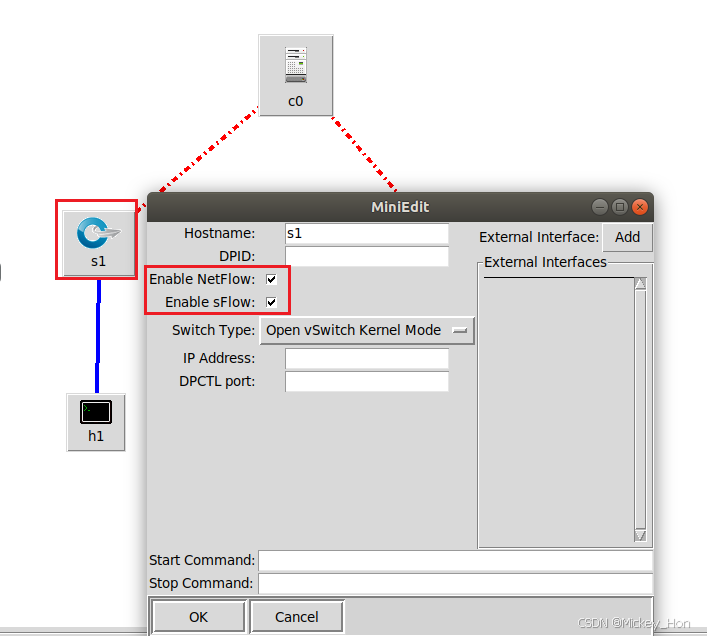

4、开启SDN交换机（两台），以及Switch Type 换成Open vSwitch Kemel Mode

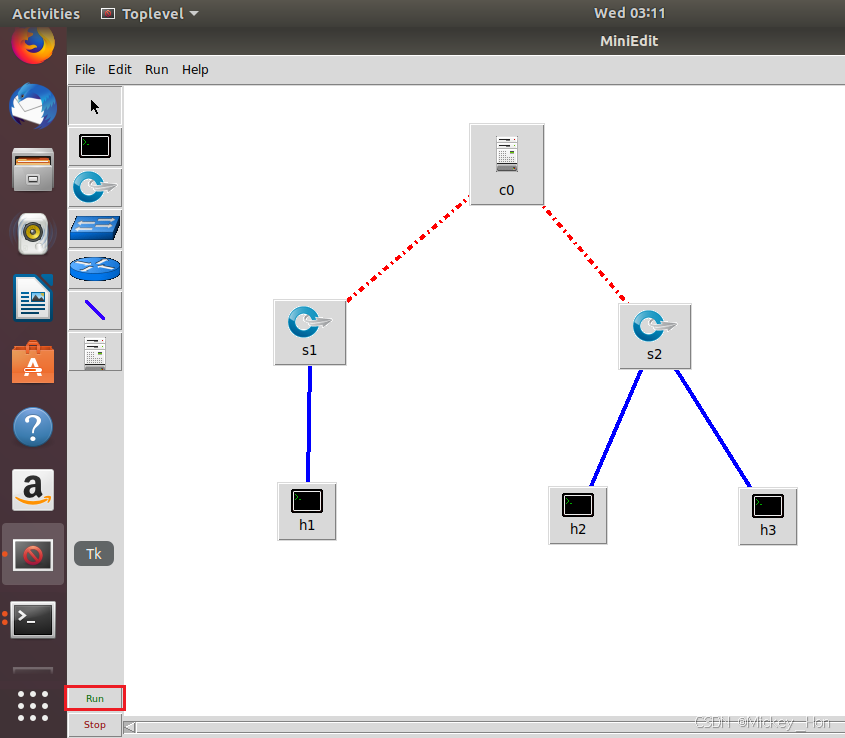

5、左下角点击运行

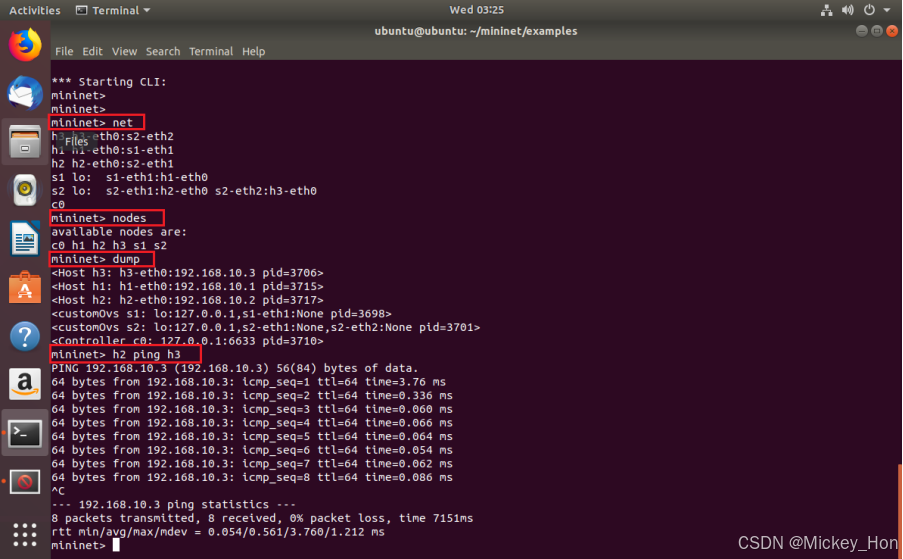

6、mininet常用命令如下：

Mininet > nodes                    //查看全部节点 Mininet > net

Mininet > net                         //查看链路信息

Mininet > dump                     //输出各节点的信息

Mininet > s1 ifconfig              //查看交换机s1上的网络信息

Mininet > h1 ping -c 3 h2      //用ping 3个包的方法来测试h1与h2之间的连通情况

六、实验验证

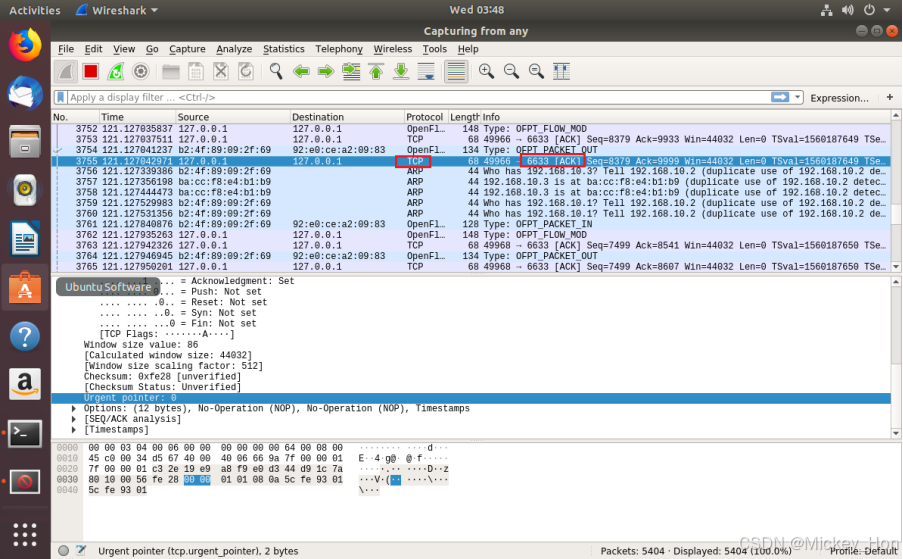

分析：6633包即为控制器的包，是使用TCP协议传输的

控制器与OpenFlow交换机之间通过发送Echo Request 、 Echo Reply 消息，保证二者之间存在有效连接，避免失联。
