Prj文件的几种制作方式

0.序：

多数平面坐标的设计成果，不论是CAD文件，还是BIM模型，还是投影单独存储的tif影像，还是国土部门申请的平面坐标的文本文件，要想和底图叠加，都需要通过正确的投影匹配起来。

多数软件都提供了下拉式选择的模式（不论是基于epsg的搜索，还是直接选择椭球，分带，中央经线，配置假东假北等方式），如图新地球、GlobalMapper等。

好不容易配置好的投影，如果存储下来？方便到其他地方使用，或者发给其他人，不至于每次发个截图。

本文通过图新地球、epsg.io、GlobalMapper三种方式，介绍清楚如何配置一个和CAD图纸、BIM模型等配套的，可以本地存储、分享的Prj文件。

当前高频使用的工程设计投影参数多以国家2000，3度带为主。

1.基于图新地球生成prj（简单、国人友好）

图新地球可以直接通过EPSG代号进行查询，对于带号选择，中央经线选择都可以直接下拉选择，国人友好。

也可以自己配置中央经线、假东、假北等参数

生成过程：

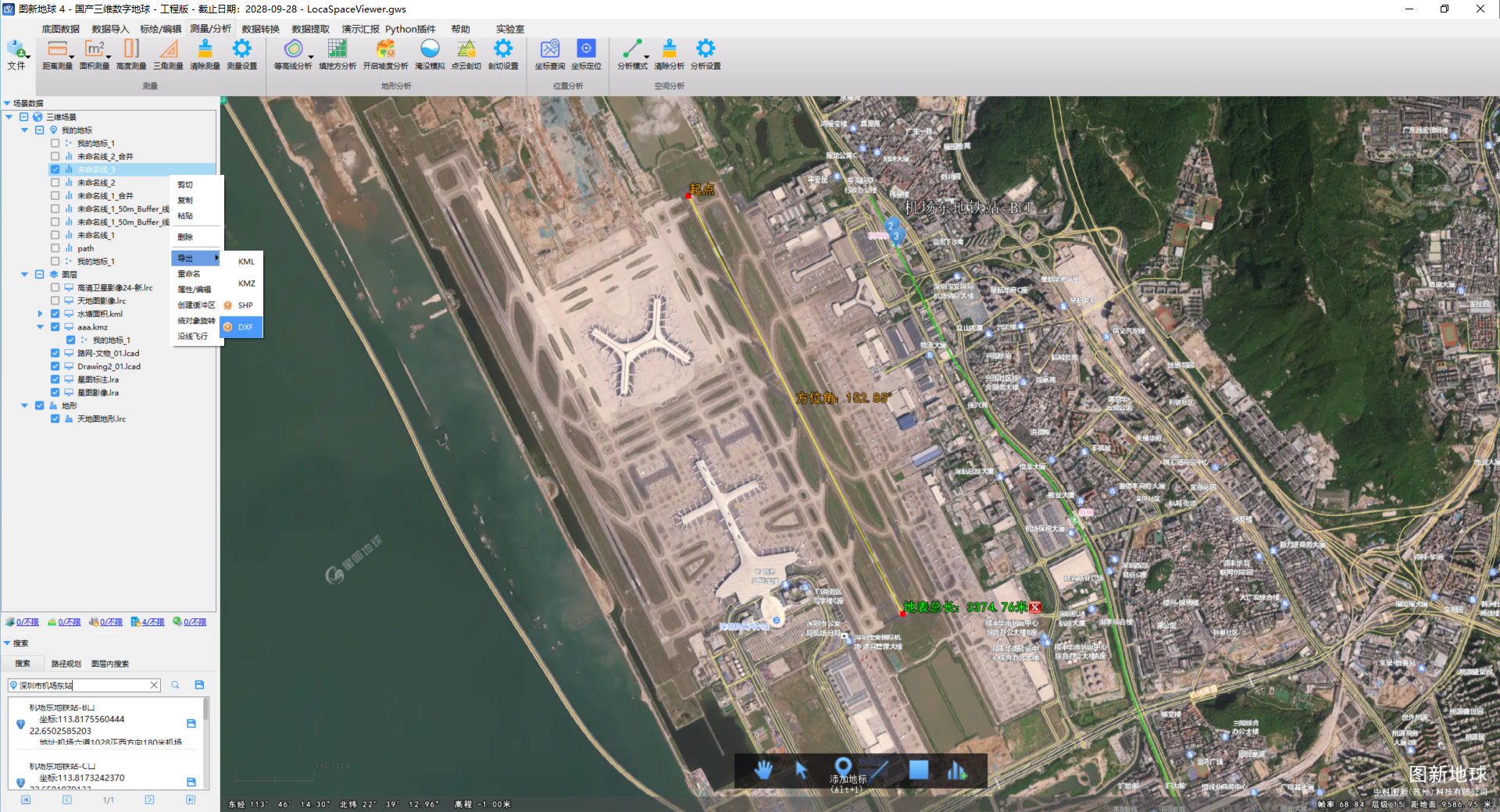

在地图上任意绘制一根线，右键导出为dxf

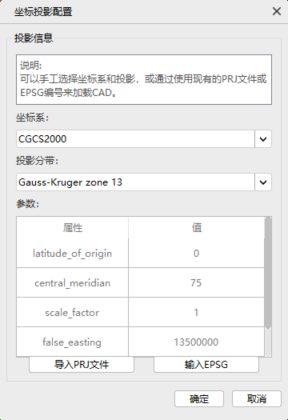

会提示选择投影，此处只需要注意椭球参数选2000，坐标是否需要包含带号、是6度带还是3度带即可。

会生成一个和dxf同名的prj。

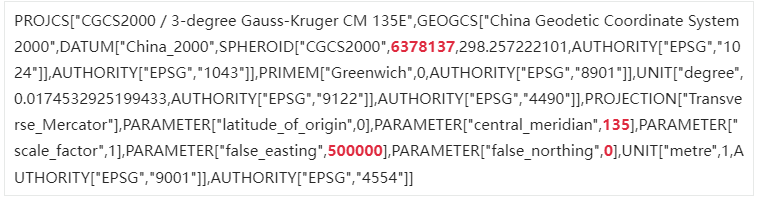

打开prj文件如下：

一般涉及的修改参数为：长半轴（投影高，在此长半轴的基础上增加即可）、中央经线、假东、假北

PROJCS["CGCS2000 / 3-degree Gauss-Kruger CM 135E",GEOGCS["China Geodetic Coordinate System 2000",DATUM["China_2000",SPHEROID["CGCS2000",6378137,298.257222101,AUTHORITY["EPSG","1024"]],AUTHORITY["EPSG","1043"]],PRIMEM["Greenwich",0,AUTHORITY["EPSG","8901"]],UNIT["degree",0.0174532925199433,AUTHORITY["EPSG","9122"]],AUTHORITY["EPSG","4490"]],PROJECTION["Transverse_Mercator"],PARAMETER["latitude_of_origin",0],PARAMETER["central_meridian",135],PARAMETER["scale_factor",1],PARAMETER["false_easting",500000],PARAMETER["false_northing",0],UNIT["metre",1,AUTHORITY["EPSG","9001"]],AUTHORITY["EPSG","4554"]]

===【最简单的模式，其实就是把上面的字符串，存储为.prj直接修改需要的参数即可】===

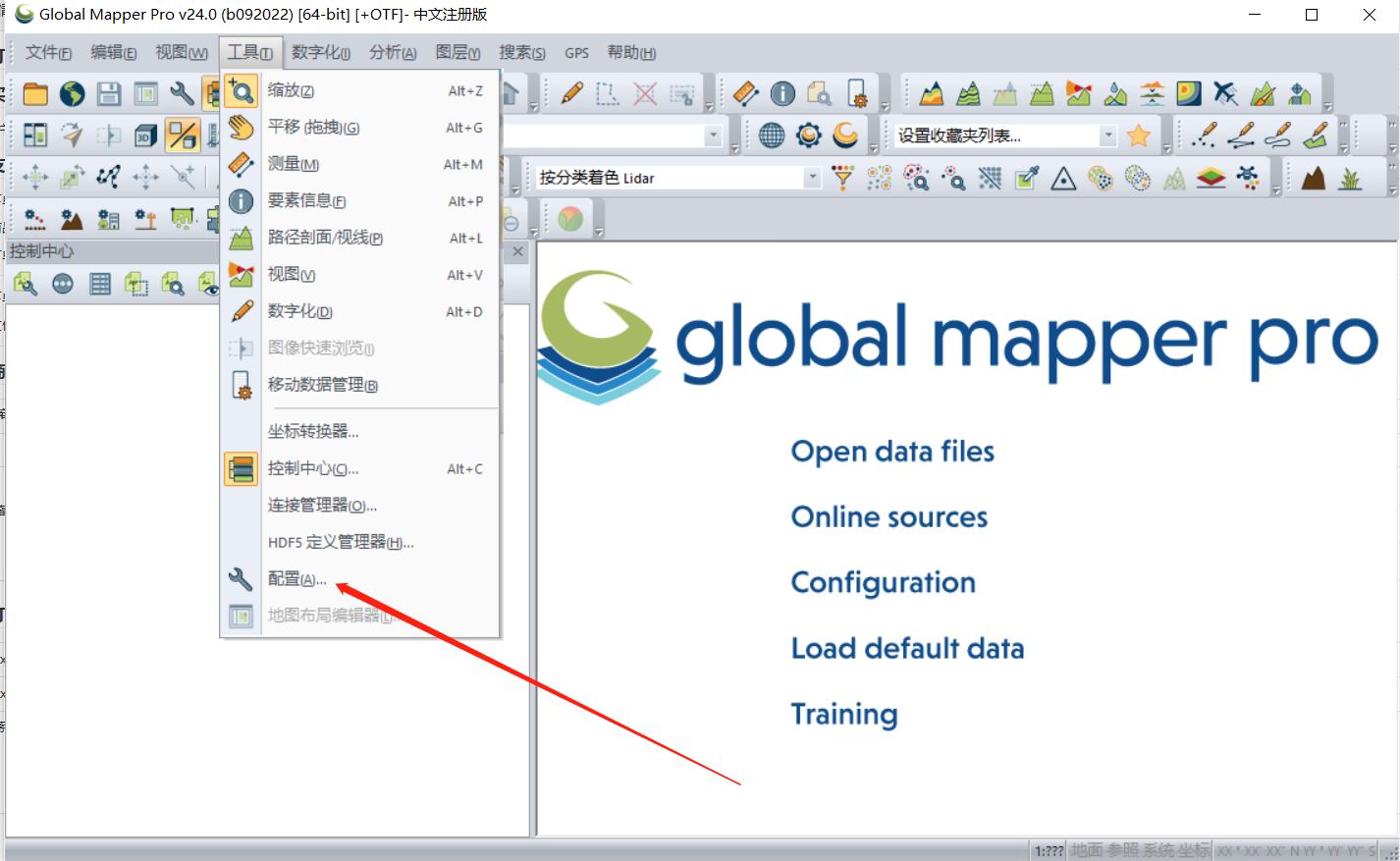

2.基于GlobalMapper生成prj（专业、操作复杂）

GlobalMapper相对来讲更专业，但是操作也相对复杂。建议经常需要处理GIS的朋友多了解一下。

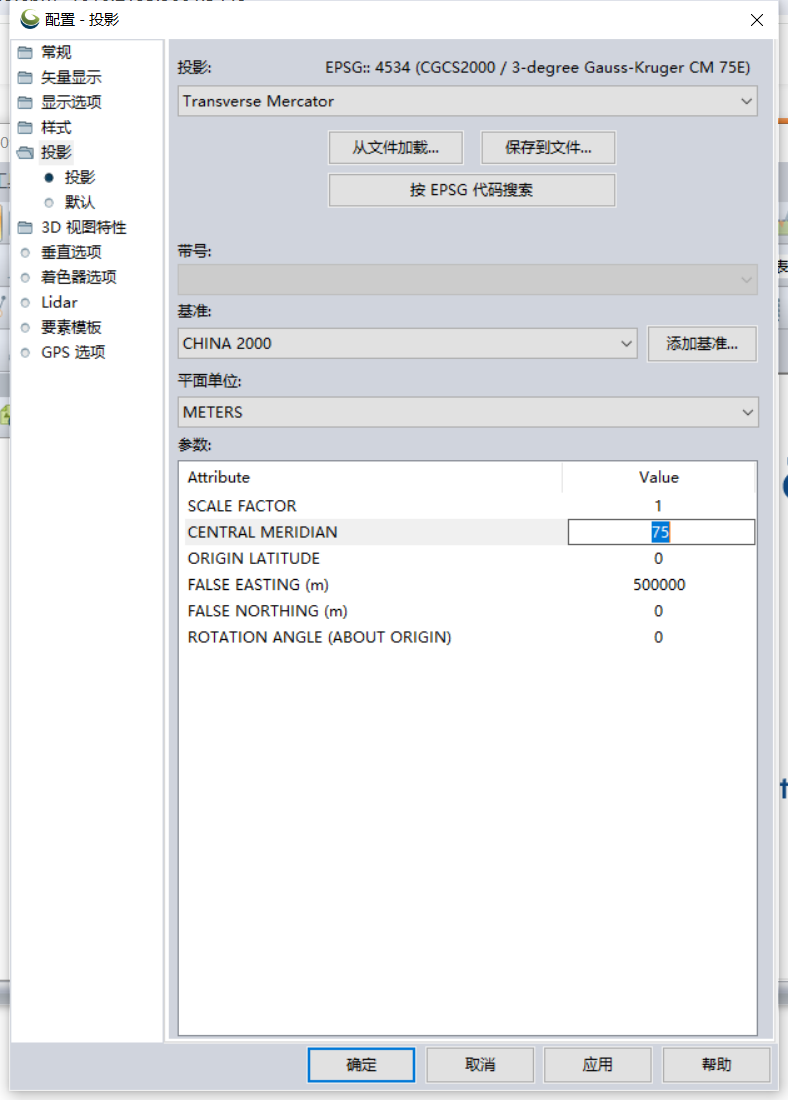

建议还是通过EPSG先搜一个出来，再去改中央经线这些参数。

如果是自定义椭球参数，这牵涉【添加基准】，比较难以操作，这里不做介绍。

3度带的EPSG：4534

3度带的EPSG坐标带代号：4513

3.基于Epsg.io网站生成prj文件（只需要浏览器即可，带广告）

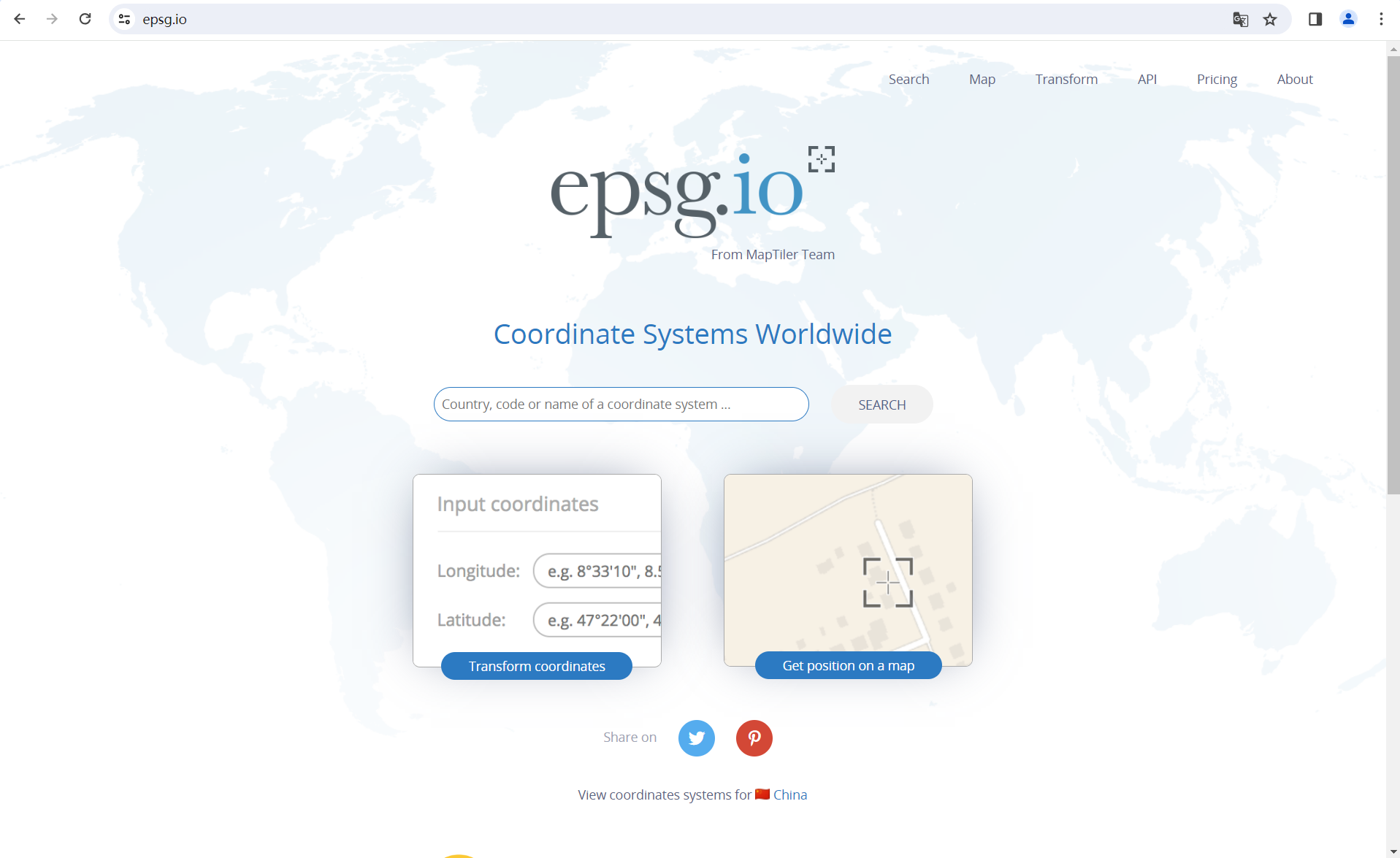

网址：EPSG.io: Coordinate Systems Worldwide

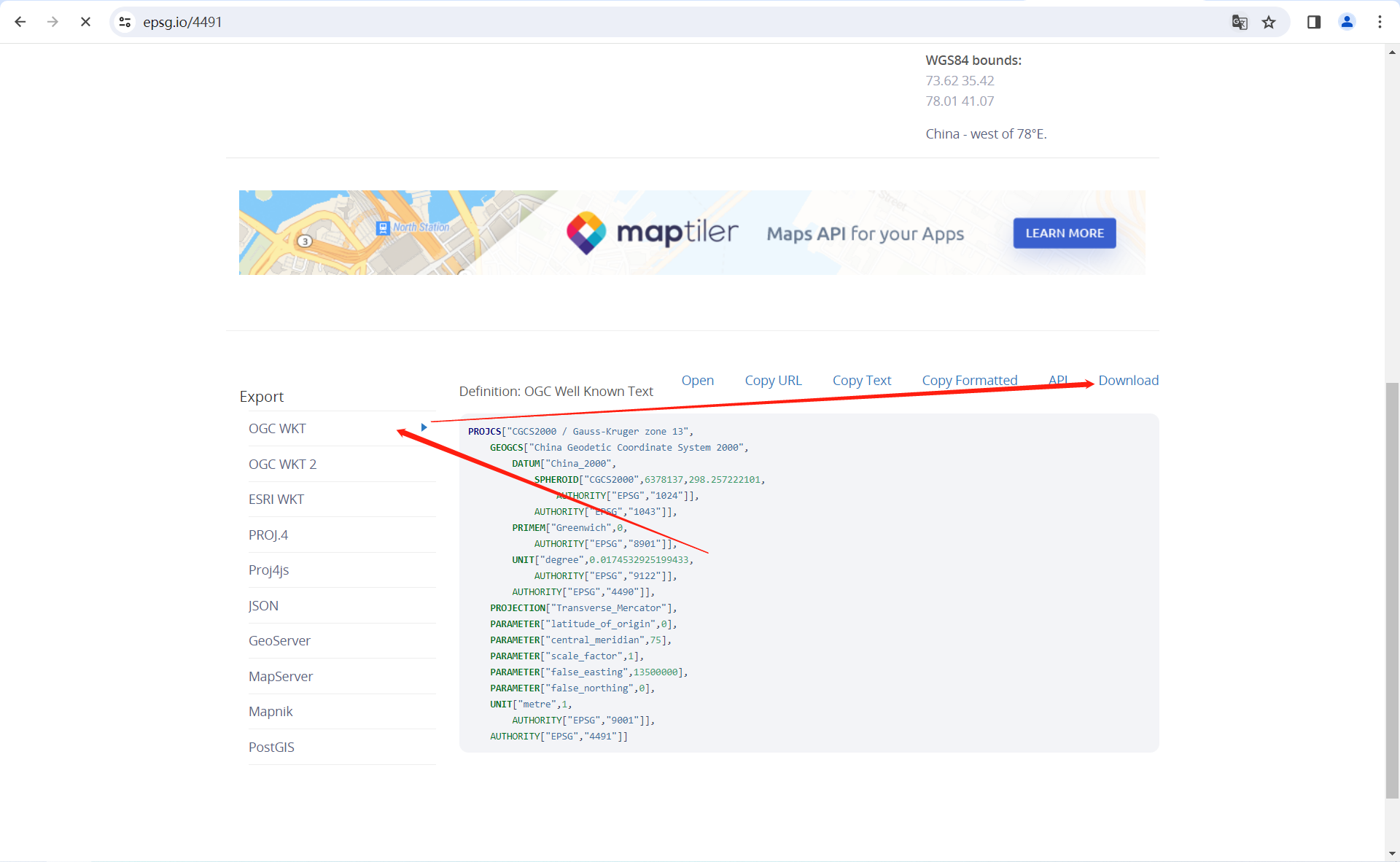

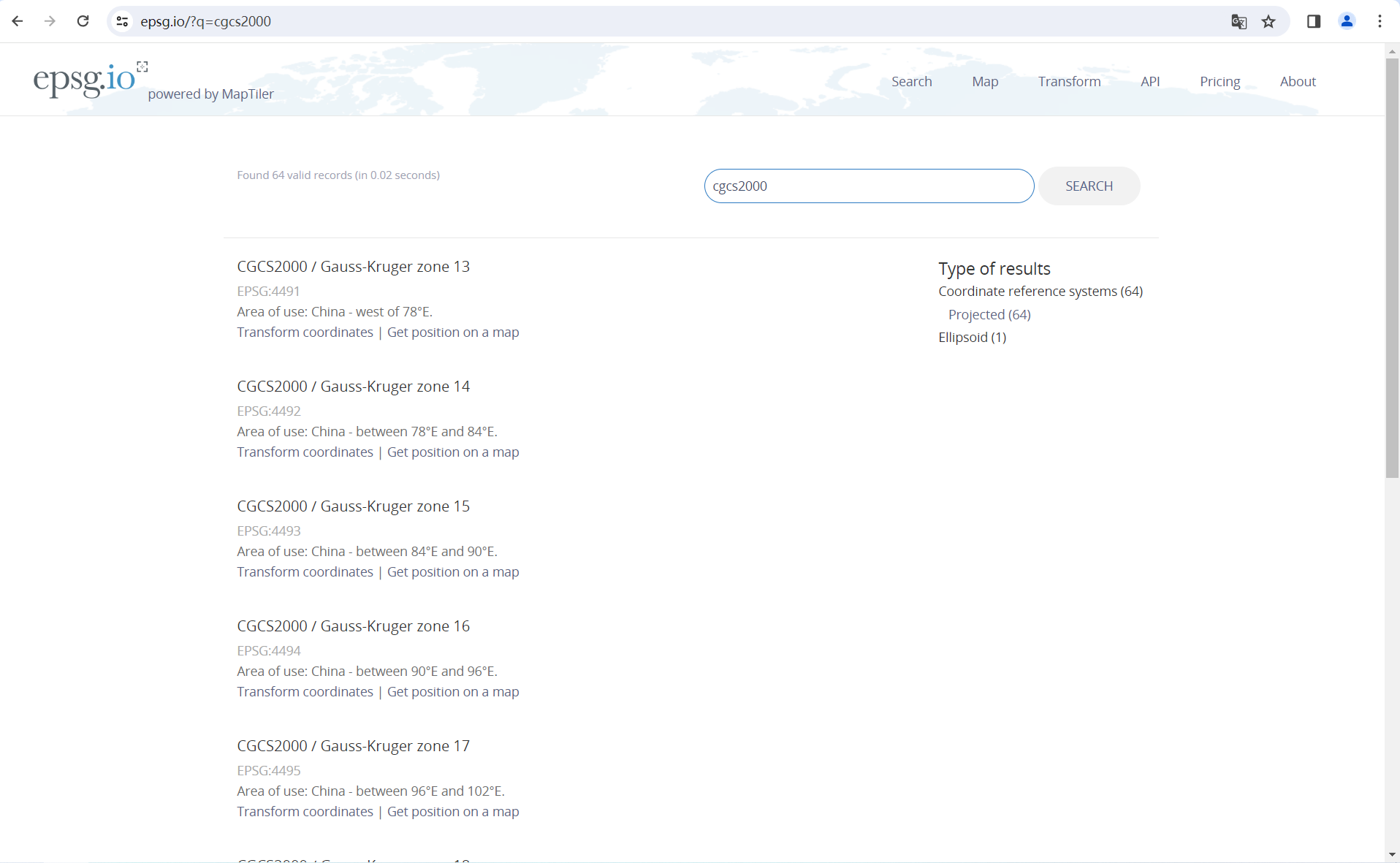

直接输入cgcs2000，搜索,不断翻动，找到你需要的，点进去，在线修改下载即可

4.附：常用国家2000坐标系对应的EPSG代号

常见2000坐标系3度带对应的EPSG代号： EPSG 坐标系 投影分带 4534 国家2000 三度分带 中央经线75 坐标不含分带 4535 国家2000 三度分带 中央经线78 坐标不含分带 4536 国家2000 三度分带 中央经线81 坐标不含分带 4537 国家2000 三度分带 中央经线84 坐标不含分带 4538 国家2000 三度分带 中央经线87 坐标不含分带 4539 国家2000 三度分带 中央经线90 坐标不含分带 4540 国家2000 三度分带 中央经线93 坐标不含分带 4541 国家2000 三度分带 中央经线96 坐标不含分带 4542 国家2000 三度分带 中央经线99 坐标不含分带 4543 国家2000 三度分带 中央经线102 坐标不含分带 4544 国家2000 三度分带 中央经线105 坐标不含分带 4545 国家2000 三度分带 中央经线108 坐标不含分带 4546 国家2000 三度分带 中央经线111 坐标不含分带 4547 国家2000 三度分带 中央经线114 坐标不含分带 4548 国家2000 三度分带 中央经线117 坐标不含分带 4549 国家2000 三度分带 中央经线120 坐标不含分带 4550 国家2000 三度分带 中央经线123 坐标不含分带 4551 国家2000 三度分带 中央经线126 坐标不含分带 4552 国家2000 三度分带 中央经线129 坐标不含分带 4553 国家2000 三度分带 中央经线132 坐标不含分带 4554 国家2000 三度分带 中央经线135 坐标不含分带 4513 国家2000 三度分带 25带 坐标含分带 4514 国家2000 三度分带 26带 坐标含分带 4515 国家2000 三度分带 27带 坐标含分带 4516 国家2000 三度分带 28带 坐标含分带 4517 国家2000 三度分带 29带 坐标含分带 4518 国家2000 三度分带 30带 坐标含分带 4519 国家2000 三度分带 31带 坐标含分带 4520 国家2000 三度分带 32带 坐标含分带 4521 国家2000 三度分带 33带 坐标含分带 4522 国家2000 三度分带 34带 坐标含分带 4523 国家2000 三度分带 35带 坐标含分带 4524 国家2000 三度分带 36带 坐标含分带 4525 国家2000 三度分带 37带 坐标含分带 4526 国家2000 三度分带 38带 坐标含分带 4527 国家2000 三度分带 39带 坐标含分带 4528 国家2000 三度分带 40带 坐标含分带 4529 国家2000 三度分带 41带 坐标含分带 4530 国家2000 三度分带 42带 坐标含分带 4531 国家2000 三度分带 43带 坐标含分带 4532 国家2000 三度分带 44带 坐标含分带 4533 国家2000 三度分带 45带 坐标含分带
