OCP3.0是个啥?

1、OCP NIC 3.0规范是OCP Mezz 2.0 设计规范的升级。

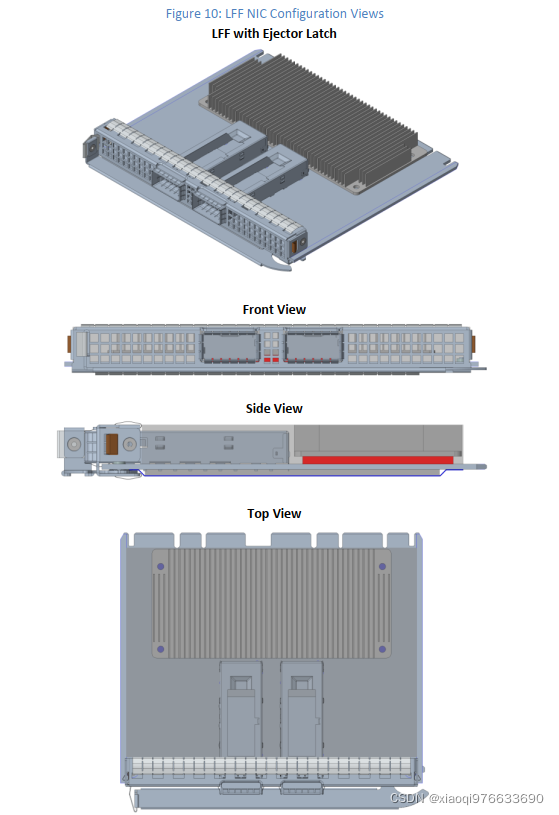

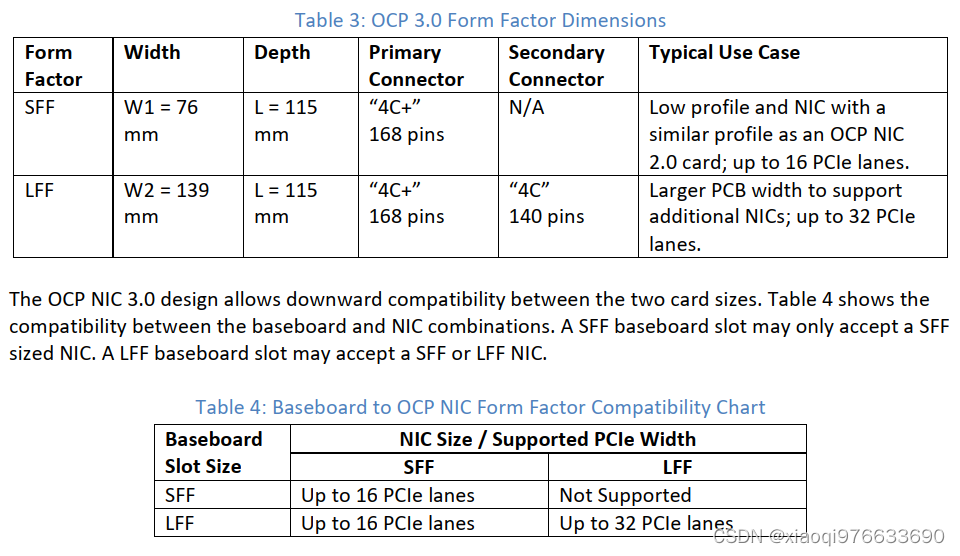

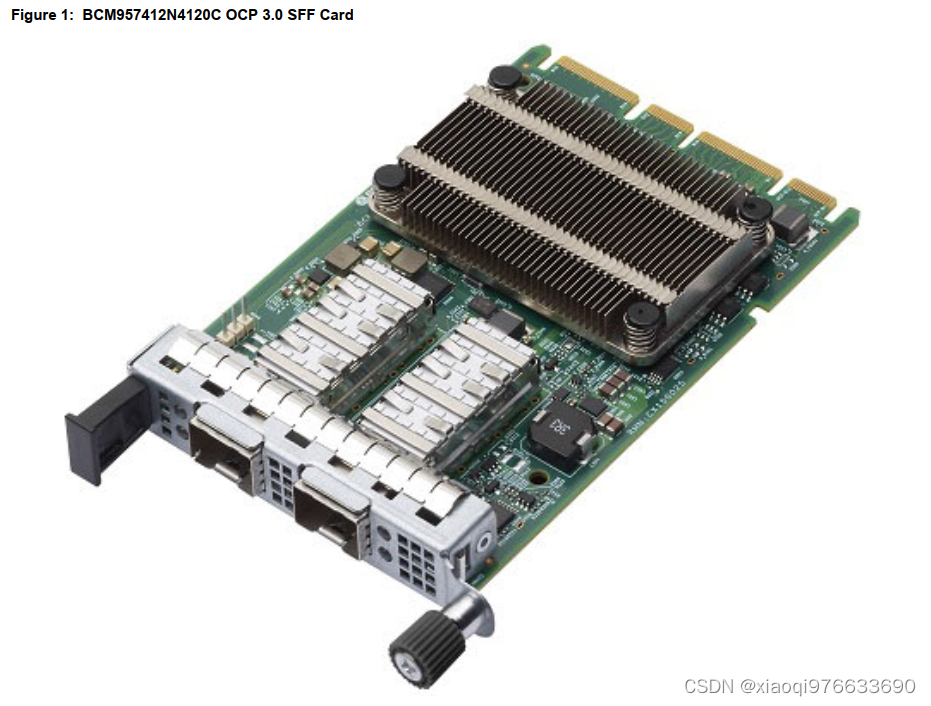

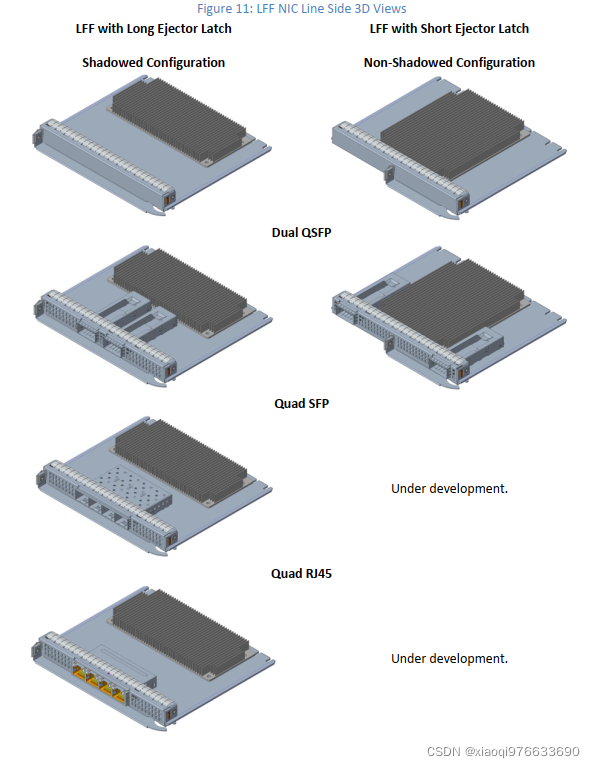

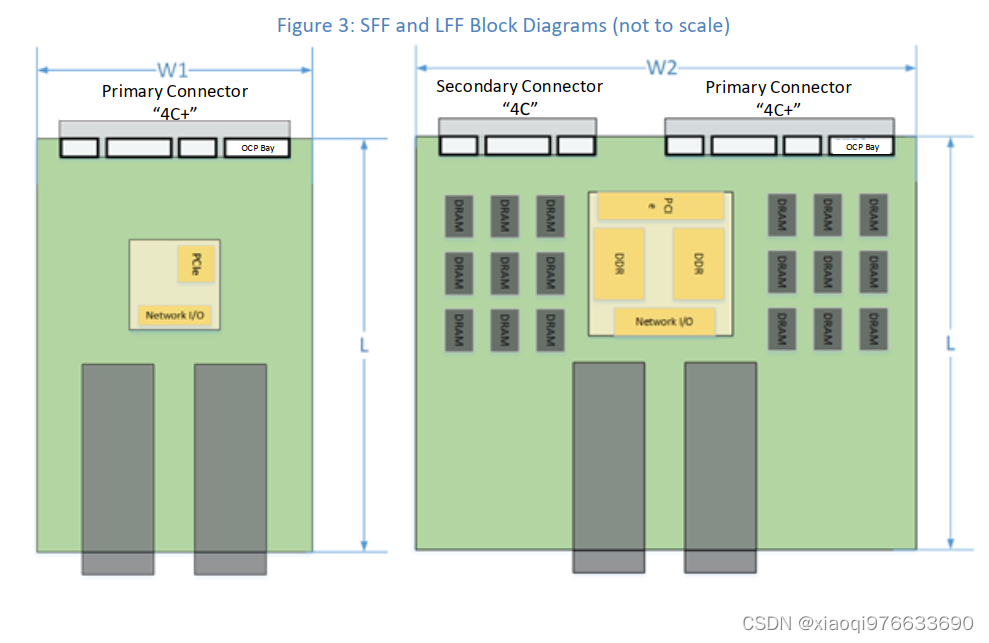

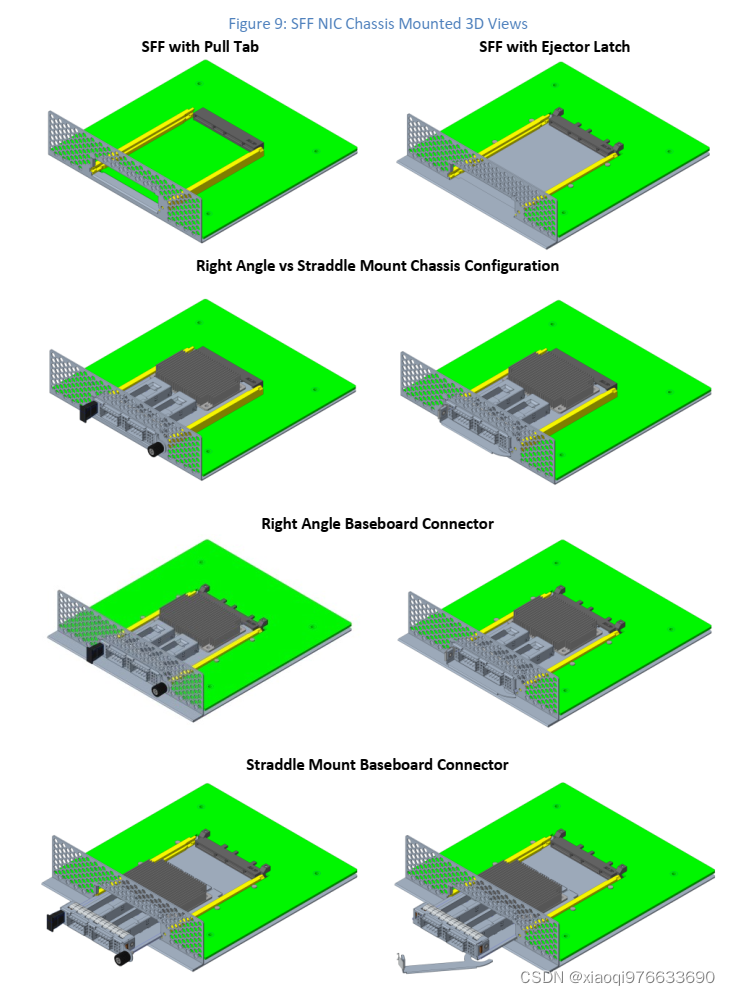

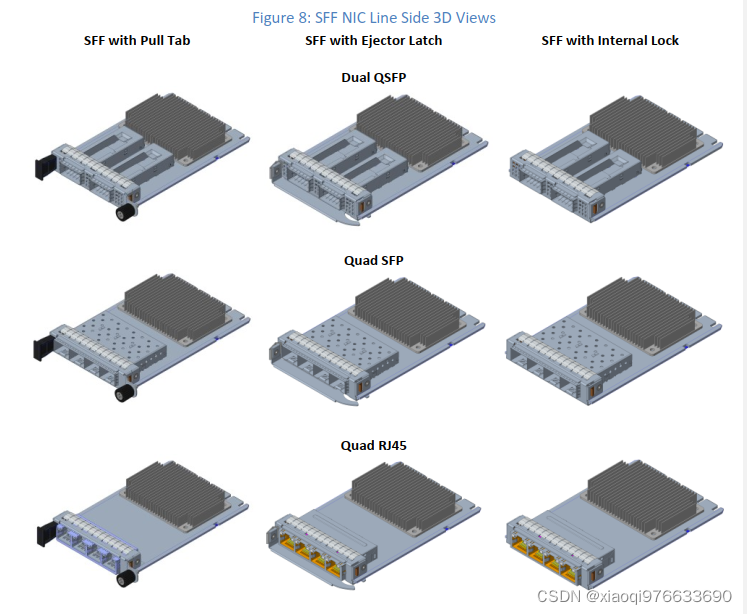

2、OCP NIC 3.0规范支持两种基本卡尺寸:小尺寸Small Form Factor(SFF)和大尺寸Large Form Factor(LFF)。

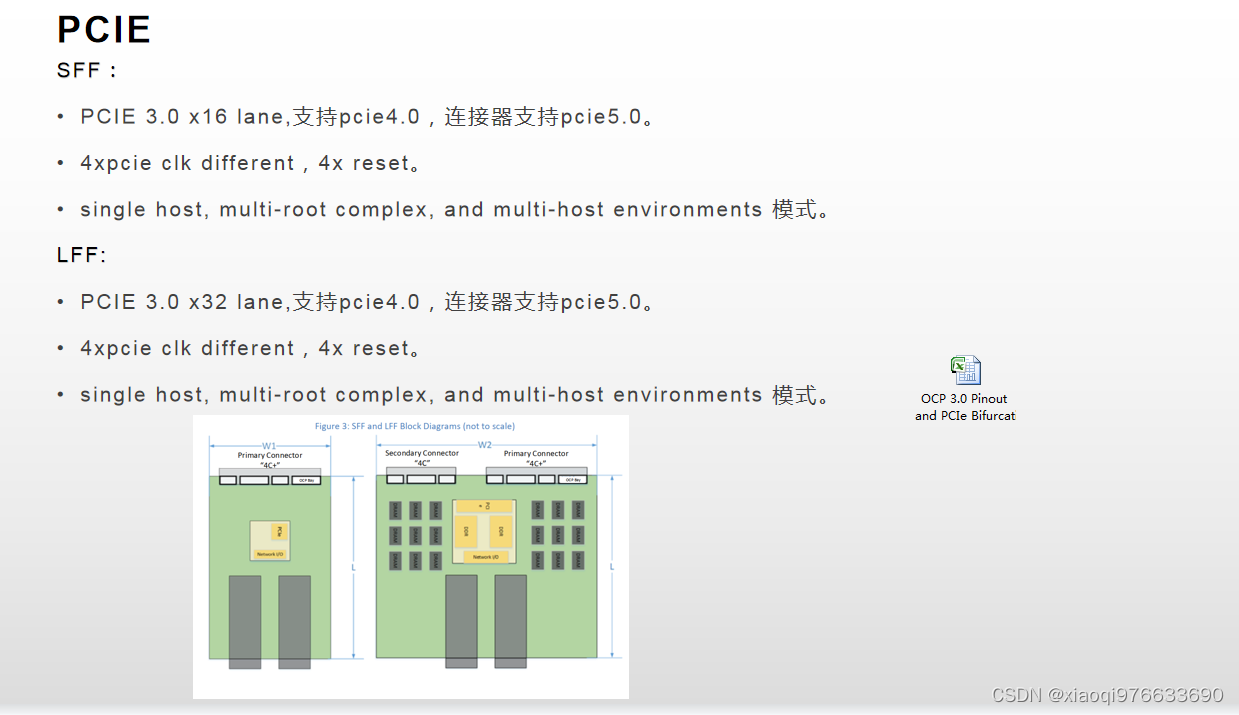

3、SFF最多支持16 lane PCIe ，而LFF最多支持32 lane PCIe。
与OCP Mezz 2.0设计规范相比，更新的OCP网卡3.0规范为网卡和系统供应商提供更广阔的解决方案空间，以支持以下使用情形：

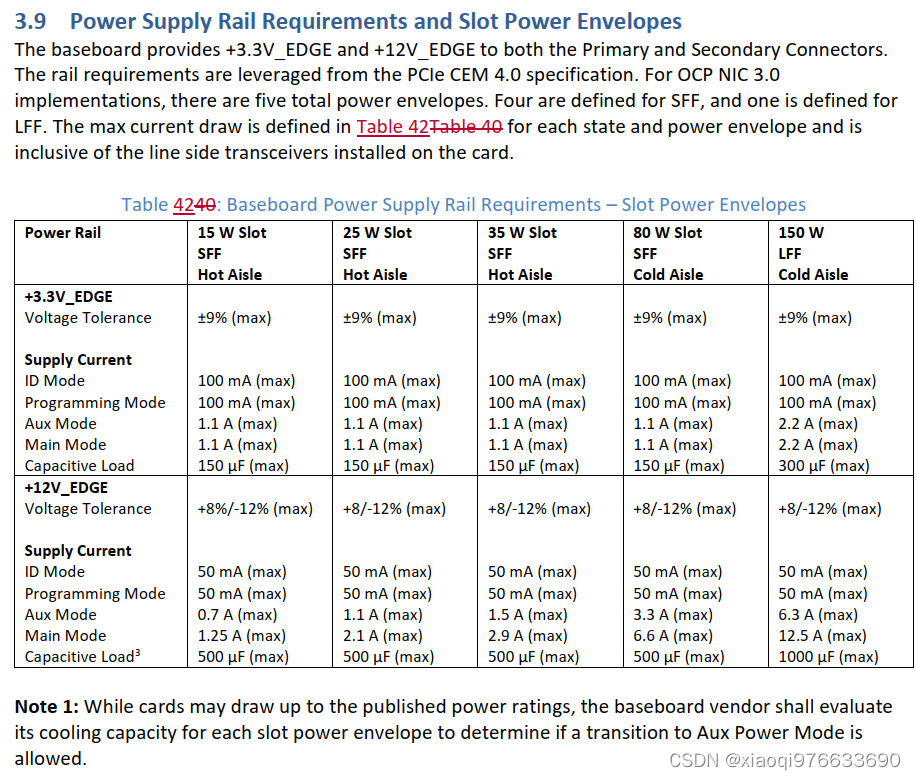

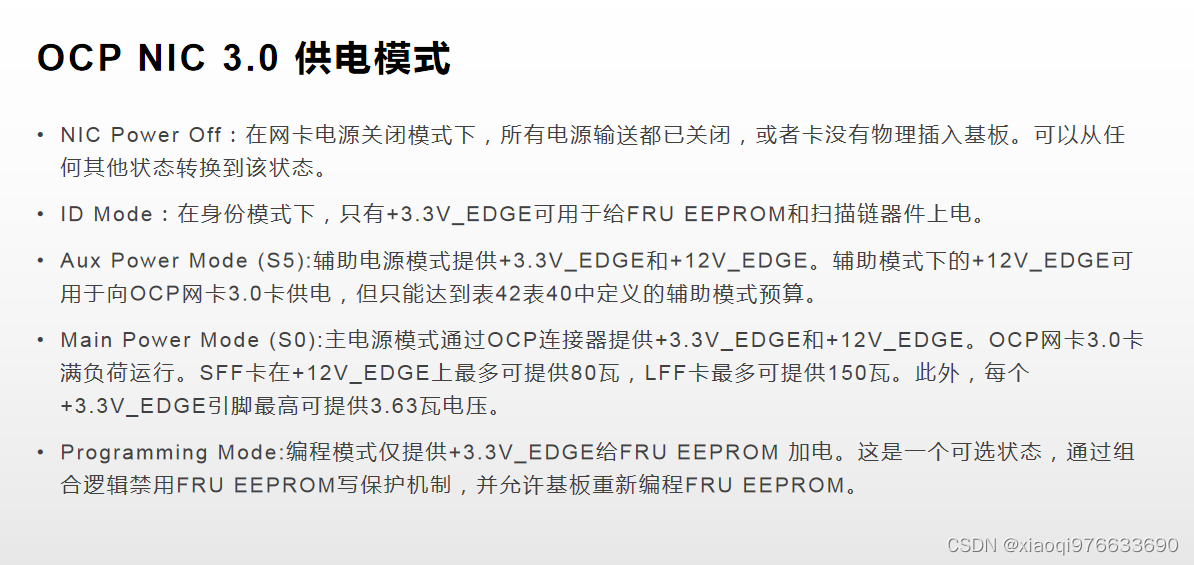

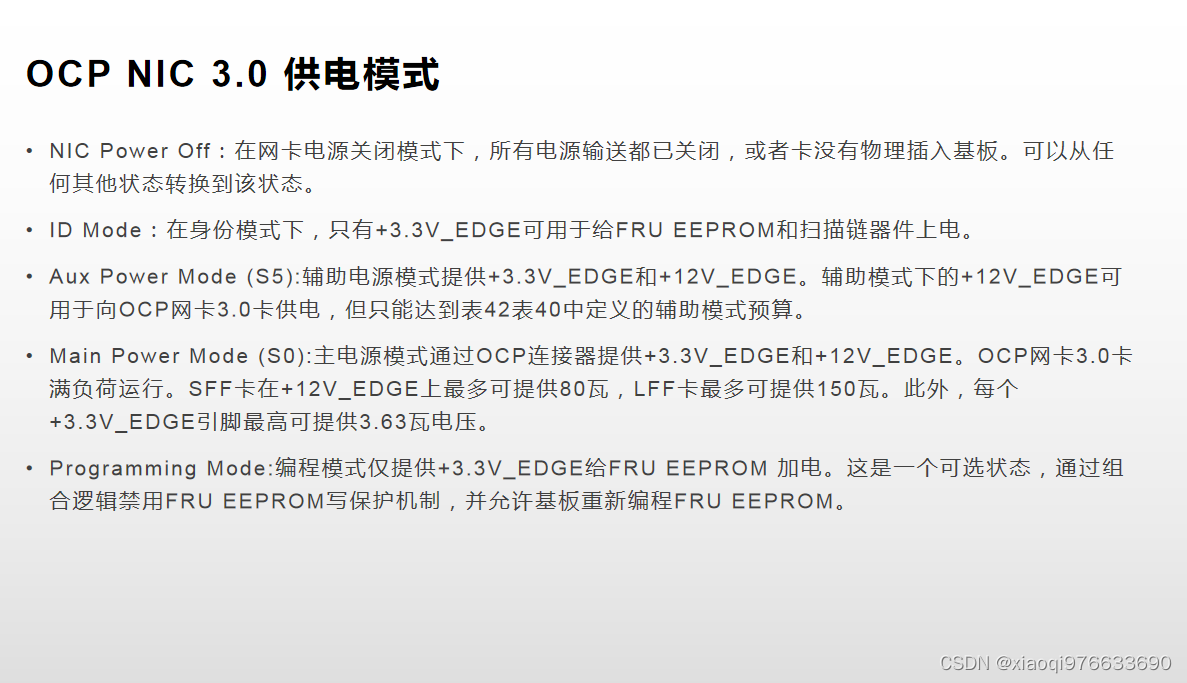

a. SFF结构电源功率最大输出80W，LFF结构电源功率最大输出150W。
b. 符合 PCIe Gen 4 (16 GT/s),连接器与 PCIe Gen 5 (32 GT/s) 电气兼容。c. 最多支持32 lane PCIe。

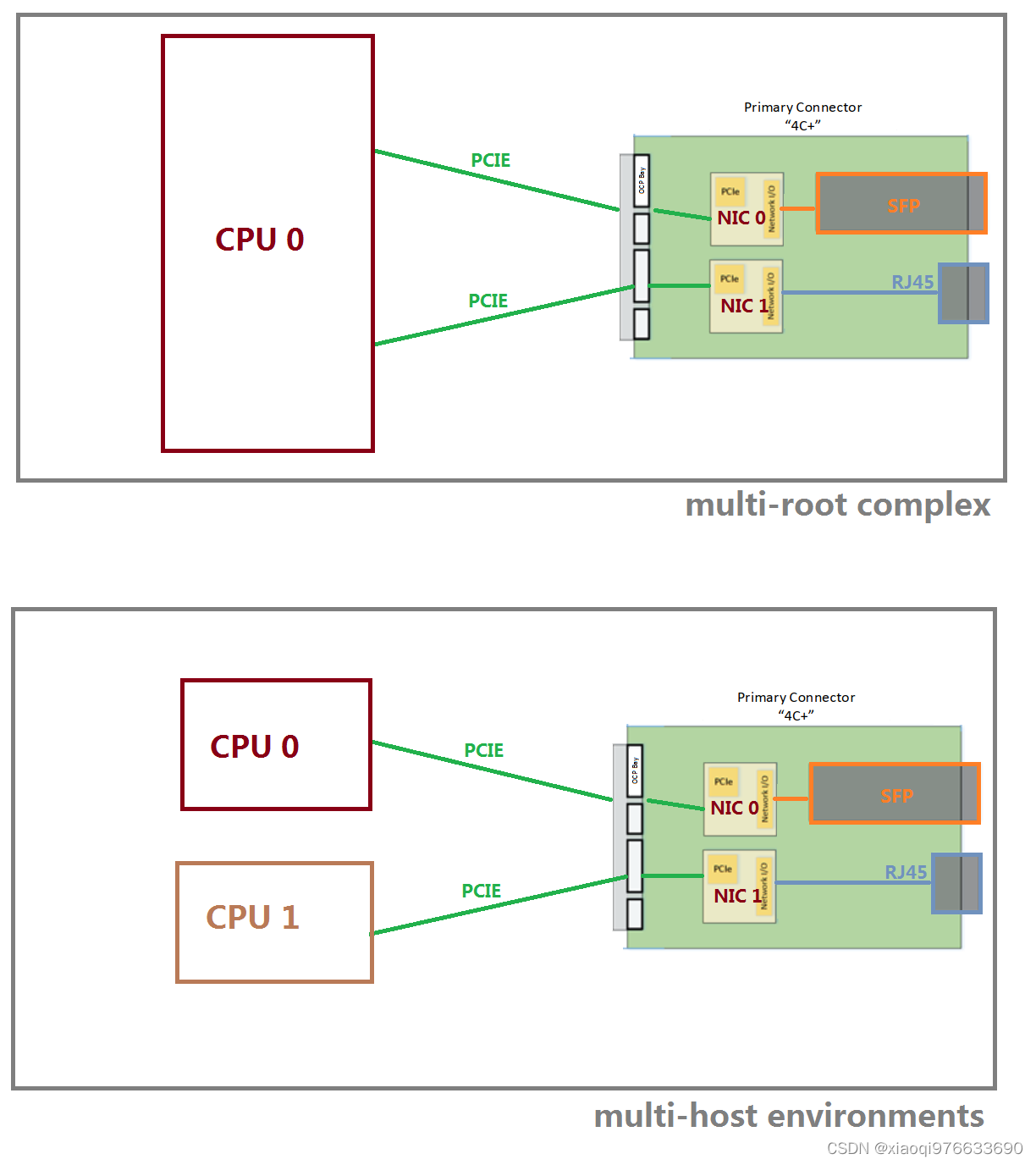

d. 支持 single host, multi-root complex, and multi-host environments
e. PCB 面积更大，用于更复杂设计。
d
