使用taudem插件计算子流域的流程

TauDEM插件安装

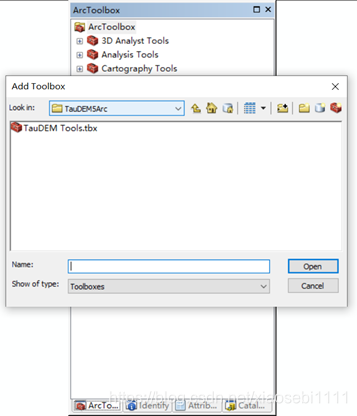

  1. 点击工具栏上的“ArcToolBox”,再在ArcToolBox窗口上点击右键，选择“Add Toolbox”。
  2. 选择插件所在的路径，添加插件。
    在这里插入图片描述

使用Taudem计算子流域步骤

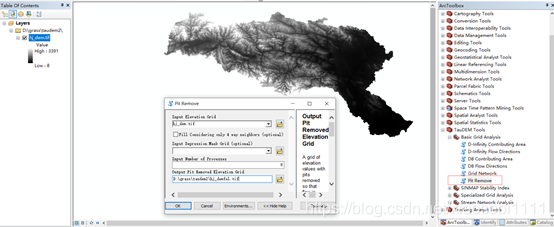

  1. 选择Basic Grid Anaylsi下Pit remove选项，进行填洼处理；
    输入：原始dem影像
    在这里插入图片描述
    填洼后的影像最小值比原始影像要大，如图所示：
    在这里插入图片描述

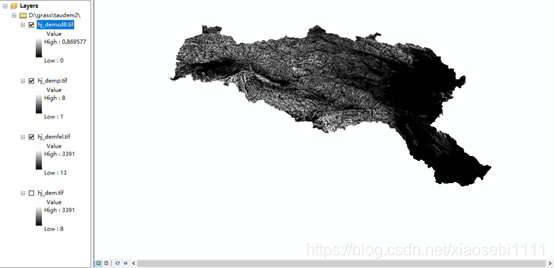

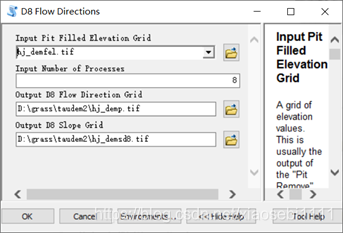

  2. 选择Basic Grid Anaylsi下 D8 flow Direction选项，计算流向
    输入：经过步骤1（填洼）后的数据
    输出：通过D8算法得到的流向和每个栅格的slope
    在这里插入图片描述
    在这里插入图片描述

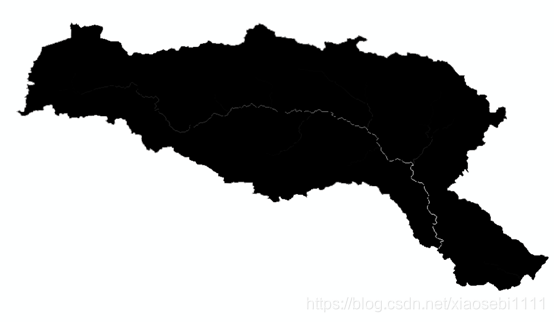

  3. 选择Basic Grid Anaylsi下D8contributing Area计算集水面积
    输入：步骤1后的高程数据以及步骤2后的流量数据
    输出：集水面积数据

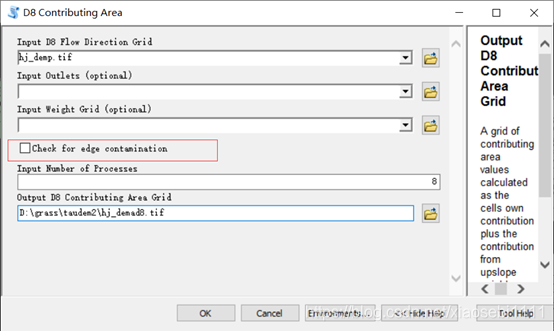

    注意：这里在进行集水面积计算时，取消勾选红框中的选项，表示不考虑影像的边缘，否则之后的计算，将边缘都设置为NoData,导致划分子流域时，河网部分被去除。如下图（三）所示。
    在这里插入图片描述
    图（二）集水面积计算结果
    图三

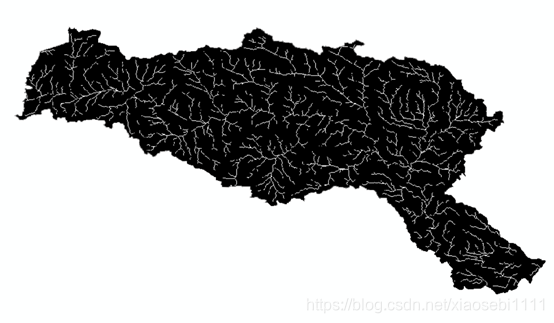

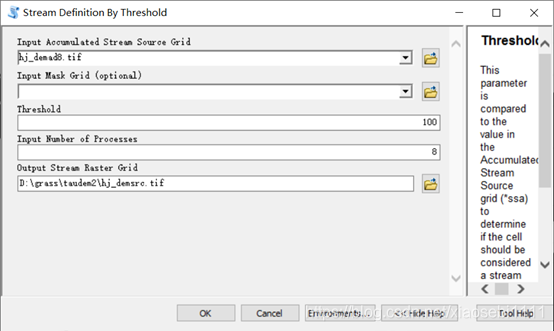

  4. 选择stream Network Analysis下stream Definition by Threshold选项，提取河网
    输入：步骤3后的集水面积数据以及阈值（当大于某阈值时定义为河网）
    输出：河网栅格
    阈值设置的越大，划分的河网越少，后面划分的子流域的个数越少，各子流域面积越大。
    在这里插入图片描述
    在这里插入图片描述

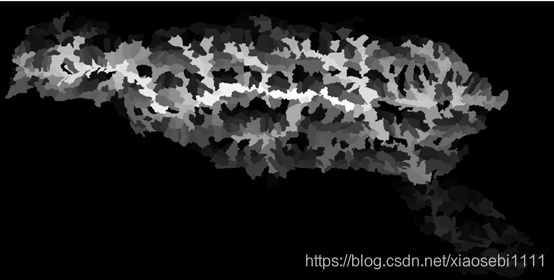

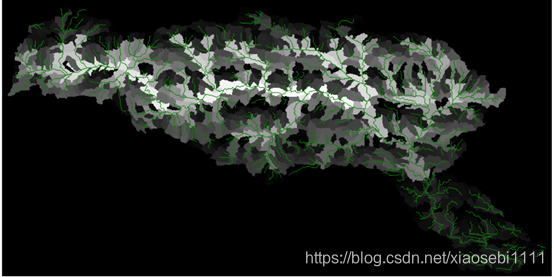

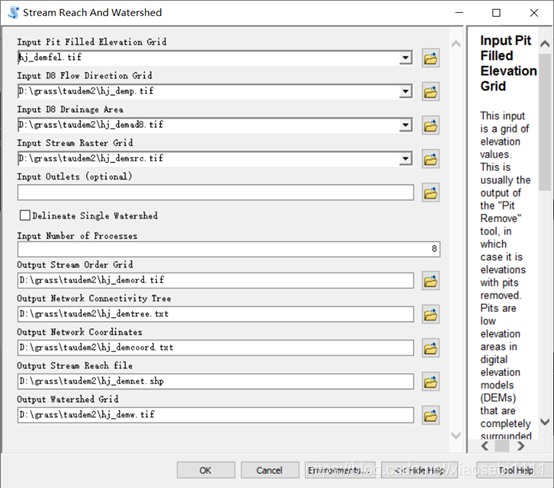

    5.选择stream Network Analysis下Stream reach and watershed选项，进行河段定义和子流域划分
    输入：Dem(填洼后)、流向数据、集水面积数据、河网数据
    输出：前四个与河段有关，这
    四个，其中第一个为河段分级，第二个为河段拓扑关系。（具体见其自身介绍）。
    在这里插入图片描述
    在这里插入图片描述

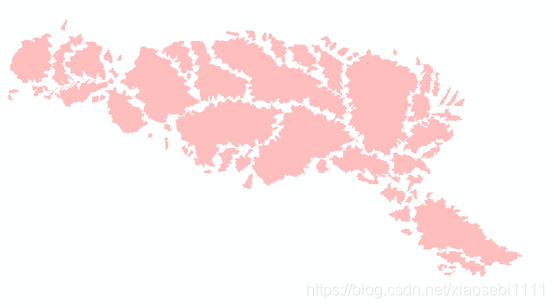

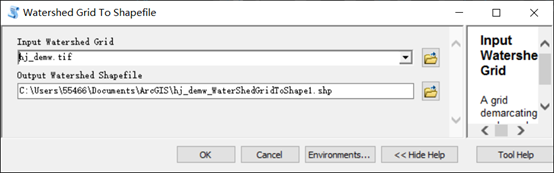

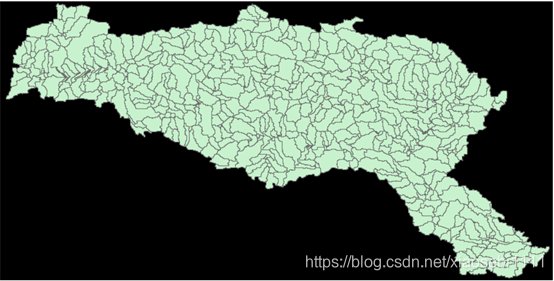

  5. 选择stream Network Analysis下wastershed Grid to SHAPEfile选项，将子流域栅格转矢量。在这里插入图片描述阈值设置为100时的子流域阈值设置为200时的子流域

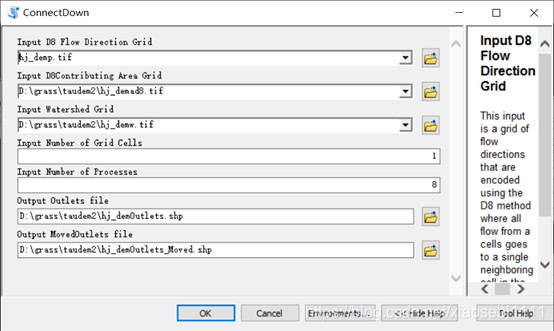

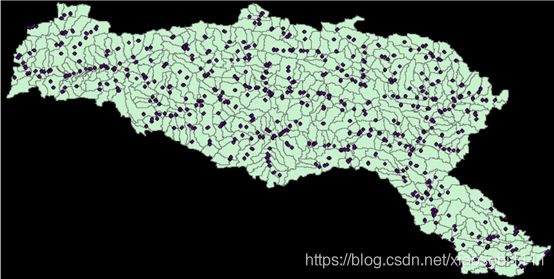

  6. 选择stream Network Analysis下connectdown选项，输出流域出水口
    输入：流向数据、集水面积数据、子流域
    输出：每个子流域出水口在这里插入图片描述
    在这里插入图片描述

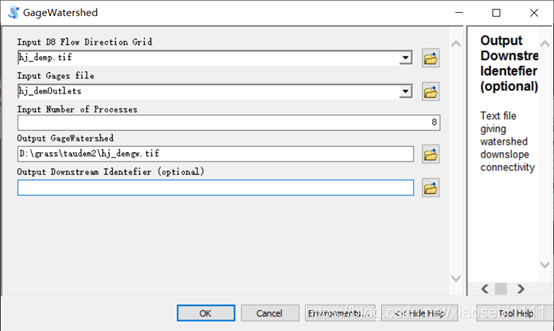

  7. 选择stream Network Analysis下Gagewatershed选项，计算各子流域流向哪个子流域
    输入：流向数据、每个子流域的出水口
    输出：各子流域流向哪个子流域在这里插入图片描述
    在这里插入图片描述
