由Espressif Systems创造的ESP32是一款低成本、低功耗片上系统（SoC）系列，具有Wi-Fi和双模蓝牙功能。 ESP32系列包括芯片ESP32-D0WDQ6（和ESP32-D0WD）、ESP32-D2WD、ESP32-S0WD和系统级封装（SiP）ESP32-PICO-D4。其核心是双核或单核Tensilica Xtensa LX6微处理器，时钟频率高达240MHz。 ESP32由内置天线开关、射频巴伦、功率放大器、低噪声接收放大器、滤波器和电源管理模块高度集成。 ESP32专为移动设备、可穿戴电子设备和物联网应用而设计，通过节能功能实现超低功耗，包括精细分辨率时钟门控、多种功率模式和动态功率调节。

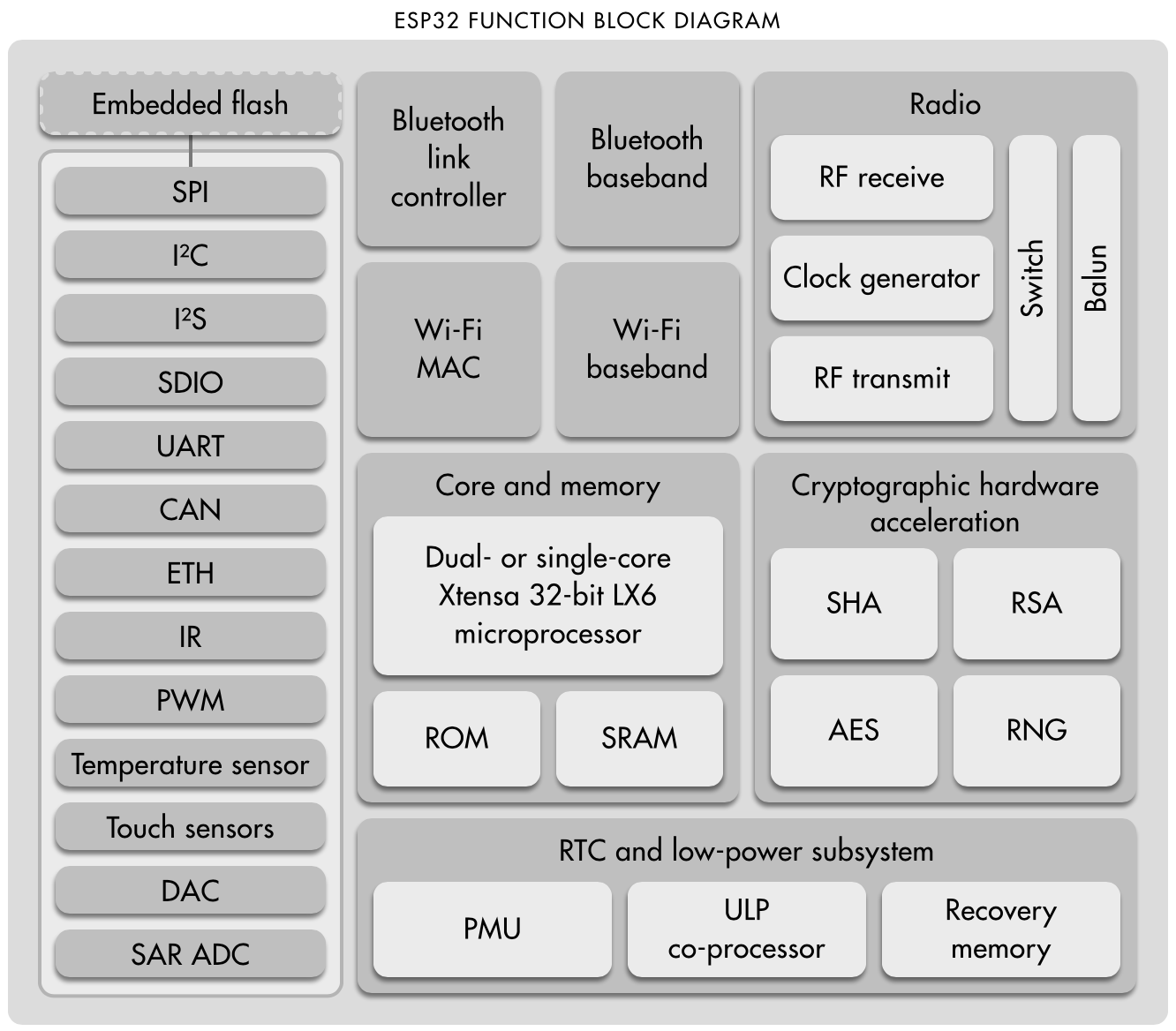

特性与指标

有关ESP32芯片和ESP32-PICO-D4数据手册的信息，请参见ESP32数据手册，了解有关SiP模块的信息。

处理器:
- 主处理器: Tensilica Xtensa 32-bit LX6微处理器
  - 内核: 2 or 1 (depending on variation), 除了ESP32-S0WD（单核）外，ESP32系列中的所有芯片都是双核的。
  - 时钟频率：高达240 MHz
  - 性能：高达600 DMIPS
- 超低功耗协处理器：允许您在深度睡眠时进行ADC转换，计算和电平阈值。
无线连接：
- Wi-Fi：802.11b/g/n/e/i（802.11n @ 2.4 GHz，最高150Mbit/s）
- 蓝牙：v4.2 BR/EDR和蓝牙低功耗（BLE）
存储器：
- 内部存储器：
  - ROM：448KB - 用于启动和核心功能。
  - SRAM：520KB - 用于数据和指令。
  - RTC快速SRAM：8KB - 用于RTC期间的数据存储和主CPU从深度睡眠模式启动。
  - RTC慢速SRAM：8KB - 用于深度睡眠模式期间的协处理器访问。
  - eFuse：1Kbit - 其中256位用于系统（MAC地址和芯片配置），其余768位保留用于客户应用，包括Flash-Encryption和Chip-ID。
  - 嵌入式闪存：Flash通过ESP32-D2WD和ESP32-PICO-D4上的IO16，IO17，SDCMD，SDCLK，SDDATA0和SDDATA1进行内部连接。
    - 0MB（ESP32-D0WDQ6，ESP32-D0WD和ESP32-S0WD芯片）
    - 2MB（ESP32-D2WD芯片）
    - 4MB（ESP32-PICO-D4 SiP模块）
- 外部闪存和SRAM：ESP32支持多达四个16MB外部QSPI闪存和带有基于AES的硬件加密的SRAM，以保护开发人员的程序和数据。 ESP32可以通过高速缓存访问外部QSPI闪存和SRAM。
  - 高达16MB的外部闪存被内存映射到CPU代码空间，支持8位，16位和32位访问。支持代码执行。
  - 最多8MB的外部闪存/SRAM存储器映射到CPU数据空间，支持8位，16位和32位访问。闪存和SRAM支持数据读取。 SRAM支持数据写入。带有嵌入式闪存的ESP32芯片不支持外部闪存和外设之间的地址映射。
外设输入/输出：带有DMA的丰富外设接口，包括电容式触摸，ADC（模数转换器），DAC（数模转换器），I²C（内部集成电路），UART（通用异步接收器/发送器）），CAN 2.0（控制器区域网络），SPI（串行外设接口），I²S（集成IC间声音），RMII（简化介质无关接口），PWM（脉冲宽度调制）等。
安全：
- 支持IEEE 802.11标准安全功能，包括WFA，WPA / WPA2和WAPI
- 安全启动
- Flash加密
- 1024位OTP，客户最多768位
- 加密硬件加速：AES，SHA-2，RSA，椭圆曲线加密（ECC），随机数发生器（RNG）

澄清说明：在这种情况下，“RTC”有点像“Espressifism”，因为它被用作低功耗和模拟子系统的简写，它独立于CPU和主要的“数字”外围设备（“数字”是另一个Espressifism）。作为RTC子系统的一部分，有一些实时时钟功能，但还有很多其他的东西。

社区和交流

对于大多数问题，最好在论坛中提交一篇文章，以获得最广泛的社区可见性，并轻松写出您的情境背景的细节 - 例如，包括示例代码和详细说明软件的相关配置，固件和硬件。或者，通过IRC进行实时聊天是与他人交谈，学习新事物，有时在现场获得问题答案的好方法。但是，话虽如此，在线聊天的主要缺点是，不是每个人都在活跃或同时看着频道（聊天室） - 人们在不同的时间工作并生活在世界的不同地方 - 所以时间可以是击中或没打中。因此，如果您在IRC频道中提出问题，请尽量留意，因为可能需要一段时间才能回复。
