bootchart 使用说明及代码分析

文章目录

• • • • 1.简介：
      • 第一部分：先从具体使用流程如下
      • 第二部分：下面说一下bootchart是如何得到这些数据信息的

1.简介：

bootchart是一个用于linux启动过程性能分析的开源软件工具，在系统启动过程自动收集CPU占用率、进程等信息，并以图形方式显示分析结果，可用作指导优化系统启动过程。

bootchart是一个对linux启动流程进行分析得开源软件工具。android中有集成bootchart源码，路径为system/core/init/bootchart.c

第一部分：先从具体使用流程如下 RK默认已经集成并编译到系统中无需修改

1、编译android中的bootchart(缺省时不被编译)
在android源码system/core/init/目录执行： mm INIT_BOOTCHART=true -B
或者直接修改 Android.mak文件

	LOCAL_PATH:= $(call my-dir)
	include $(CLEAR_VARS)

	INIT_BOOTCHART := true

2、将新编译的android系统镜像烧录到android设备中。
编译生成新的可执行文件init，该文件在手机文件系统位于根/下，对应的flash image是boot.img，为此需重新烧写含有新的init的boot.img

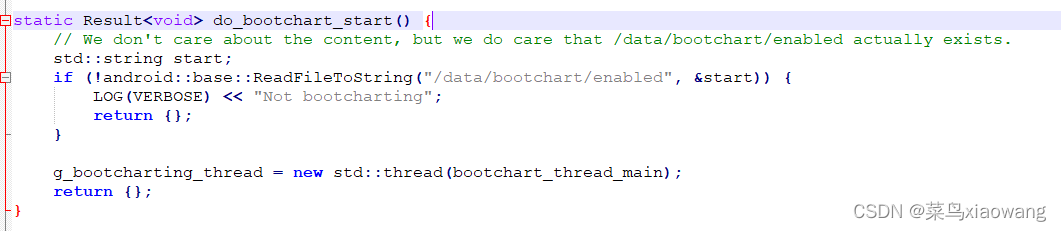

RK无需创建该文件，但是需要创建data/bootchart/enabled 文件，具体需要看bootchart.cpp

3、在手机上创建文件/data/bootchart-start，其内容是bootchart的采样时间
adb shell 'echo T I M E O U T > / d a t a / b o o t c h a r t − s t a r t ′ 其 中 TIMEOUT > /data/bootchart-start' 其中 TIMEOUT>/data/bootchart−start′其中TIMEOUT是期望采样的时间，单位为秒，例如要采样两分钟，则执行：
adb shell ‘echo 120 > /data/bootchart-start’

4、重启设备，init运行时将自动创建文件夹/data/bootchart/，并在其中保存采样数据，采样数据由5个文件组成：

-rw-rw-rw- root     root          732 1970-01-01 08:00 header
-rw-r--r-- root     root            0 1970-01-01 08:00 kernel_pacct
-rwxr-xr-x root     root       517150 2014-04-09 12:06 proc_diskstats.log
-rwxr-xr-x root     root      2783967 2014-04-09 12:06 proc_ps.log
-rwxr-xr-x root     root       152090 2014-04-09 12:06 proc_stat.log

需要注意，在手机上运行bootchart采样完成后若不再使用bootchart则需手工删除文件/data/bootchart-start，否则手机每次重启时都会运行bootchart。

5、文件打包
在/data/bootchart/目录下执行命令：

busybox tar -czf bootchart.tgz header proc_stat.log proc_ps.log proc_diskstats.log kernel_pacct

然后将生成bootchart.tgz用u盘拷贝到电脑（ubuntu系统）上。

也可手工通过adb pull将这5个文件上传到PC并打包，反正最终就是生成 bootchart.tgz

6.在电脑上安装bootchart工具
使用sudo apt-get install bootchart 命令安装， 如果出现 bootchart无法正常解析android中生成的bootchart.tgz文件。
需要使用老版本的安装包bootchart_0.9-0ubuntu6_all.deb，可以在此下载http://download.csdn.net/detail/sckgenius/7166477。
先sudo apt-get install librsvg2-bin，然后sudo dpkg -i bootchart_0.9-0ubuntu6_all.deb 。

7、执行下面的命令生成分析结果图表，缺省生成png格式的图像文件bootchart.png：
java -jar /usr/share/bootchart/bootchart.jar /path/to/bootchart.tgz

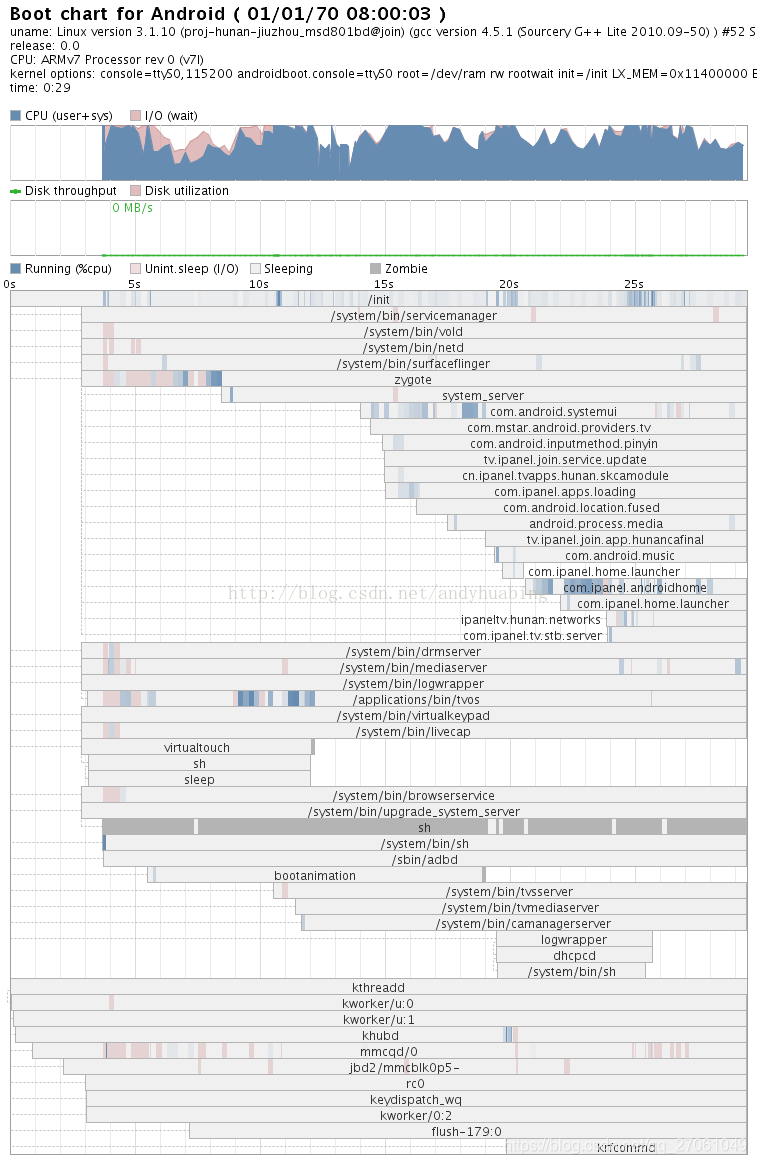

这里上传一张bootchart.png图：

第二部分：下面说一下bootchart是如何得到这些数据信息的

分析是源码：system\core\init\bootchart.c 只有一个文件

1、启动

init.c 中通过宏定义 BOOTCHART 增加代码

#if BOOTCHART
static int bootchart_init_action(int nargs, char **args)
{
    bootchart_count = bootchart_init();
    if (bootchart_count < 0) {
        ERROR("bootcharting init failure\n");
    } else if (bootchart_count > 0) {
        NOTICE("bootcharting started (period=%d ms)\n", bootchart_count*BOOTCHART_POLLING_MS);
    } else {
        NOTICE("bootcharting ignored\n");
    }

    return 0;
}
#endif

通过调用 bootchart_init() 启动

2、周期性执行

int main(int argc, char **argv)

{

#if BOOTCHART
    queue_builtin_action(bootchart_init_action, "bootchart_init");
#endif

    for(;;) {
        int nr, i, timeout = -1;


#if BOOTCHART
        if (bootchart_count > 0) {
            if (timeout < 0 || timeout > BOOTCHART_POLLING_MS)
                timeout = BOOTCHART_POLLING_MS;
            if (bootchart_step() < 0 || --bootchart_count == 0) {
                bootchart_finish();
                bootchart_count = 0;
            }
        }
#endif

        nr = poll(ufds, fd_count, timeout);

  }
	...
}

默认周期时间： # define BOOTCHART_POLLING_MS 200 /* polling period in ms
*/

3、具体如何采样数据

分析一下源码就很清楚了，就是通过linux中的标准命令(shell上执行cat xxx 类似)并将其结果写入相应的文件

 /proc/cmdline
 /proc/version
 /proc/cpuinfo
 写入到文件 #define LOG_HEADER      LOG_ROOT"/header"

 /proc/uptime
 /proc/stat
 写入到文件 #define LOG_STAT        LOG_ROOT"/proc_stat.log"

 /proc/uptime
 /proc/diskstats
 写入到文件 #define LOG_DISK        LOG_ROOT"/proc_diskstats.log"

 /proc/uptime
 /proc/$PID/cmdline
 /proc/$PID/stat
 写入到文件 #define LOG_PROCS       LOG_ROOT"/proc_ps.log"

这个文件只打开，没有写入什么内容 /* create kernel process accounting file */ #define
LOG_ACCT LOG_ROOT"/kernel_pacct"
