PPP链路的LCP（链路控制协议）建链过程

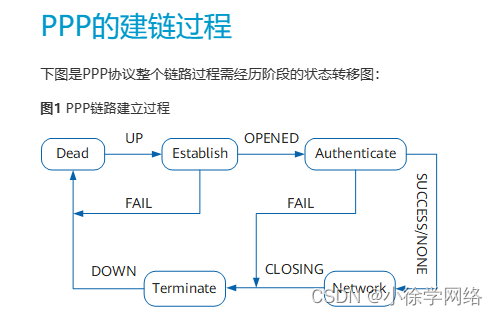

一、Dead阶段（链路不可用阶段）

Dead阶段也称为物理层不可用阶段。PPP链路都需从这个阶段开始和结束。

当通信双方的两端检测到物理线路激活（通常是检测到链路上有载波信号）时，就会从Dead阶段跃迁至Establish阶段，即链路建立阶段。

链路被断开后也同样会返回到链路不可用阶段。

此阶段链路为DOWN，通信中断。



二、Establish阶段（链路建立阶段）

1、协商阶段

在Establish阶段，PPP链路进行LCP协商。协商内容包括工作方式是SP（Single-link PPP）还是MP（Multilink PPP）、最大接收单元MRU、验证方式和魔术字（magic number）等选项。当完成配置报文的交换后，则会继续向下一个阶段跃迁。

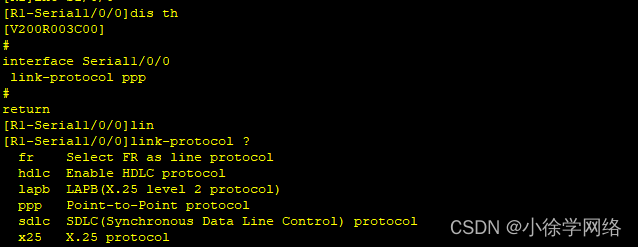

R1配置：

R2配置：

（2）报文交互阶段

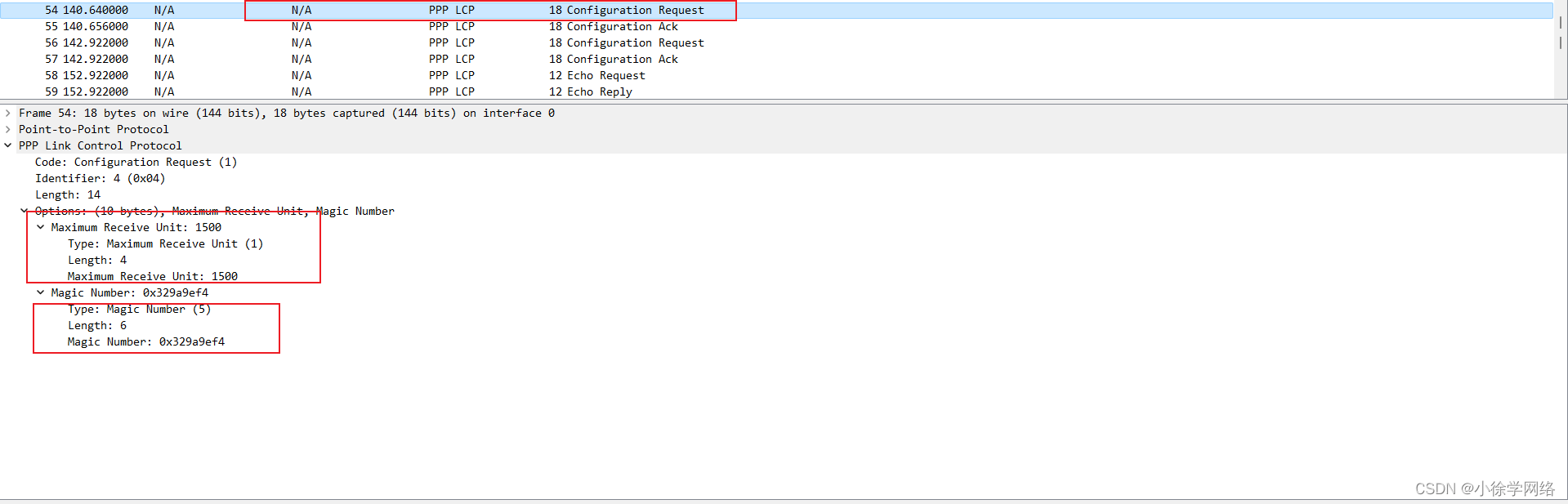

（1）Configure-Request

• 当链路处于不可用阶段时，此时LCP的状态机处于初始化Initial状态或准备启动Starting状态。当检测到链路可用时，则物理层会向链路层发送一个Up事件。链路层收到该事件后，会将LCP的状态机从当前状态改变为Request-Sent（请求发送）状态，根据此时的状态机LCP会进行相应的动作，也就是开始发送Configure-Request报文来配置数据链路。

报文反馈得知 Configure-Request会发送mtu值与mn魔术字防环机制进行交互

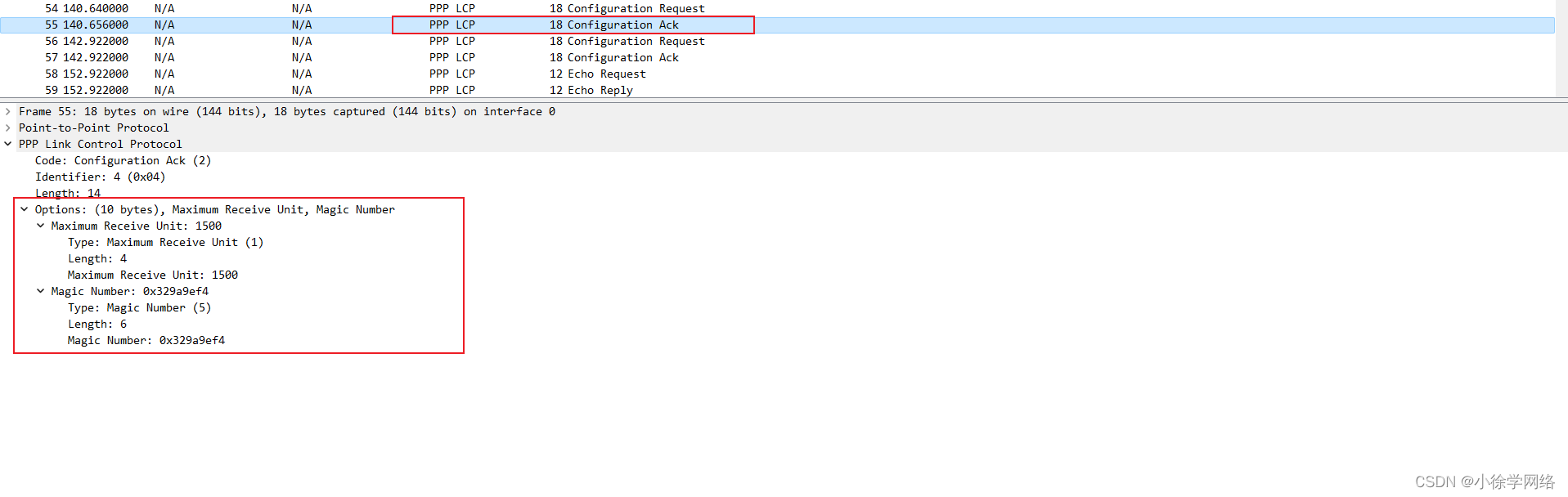

（2）Configure-Ack

• 如果本端设备先收到Configure-Ack报文，则LCP的状态机从Request-Sent状态改变为Ack-Received状态，本端向对端发送Configure-Ack报文以后，LCP的状态机从Ack-Received状态改变为Opened状态。

• 如果本端设备先向对端发送Configure-Ack报文，则LCP的状态机从Request-Sent状态改变为Ack-Sent状态，本端收到对端发送的Configure-Ack报文以后，LCP的状态机从Ack-Sent状态改变为Opened状态。

报文协商内容与Configure-Request除id外均一致。

（3）协商成功 LCP Open

因为该链路为ppp链路只有对端设备，故双方设备均会发送Configure-Request，如协商成功则均回复Configure-Ack。如成功则共计四条报文。

LCP状态机变为Open状态以后就完成当前阶段的协商，并向下一个阶段跃迁

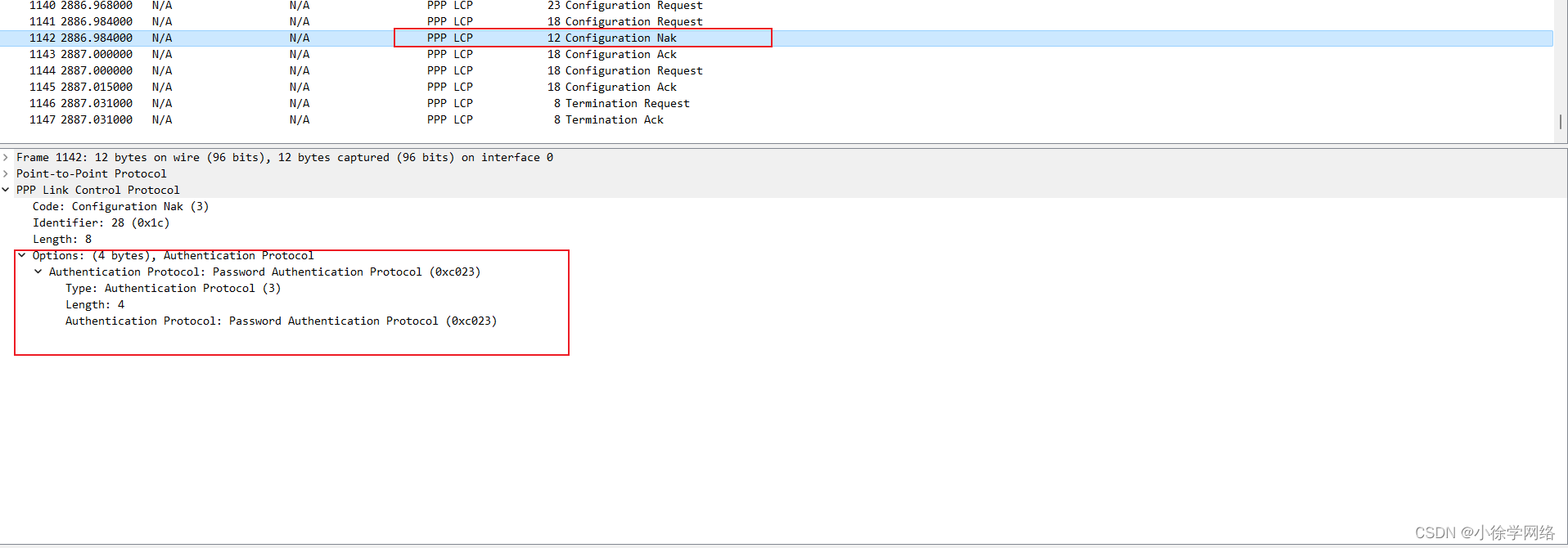

2、协商不成功Configure-Nak

报文分析：

3、MTU（Maximum Transmission Unit，MTU）最大传输单元协商同步

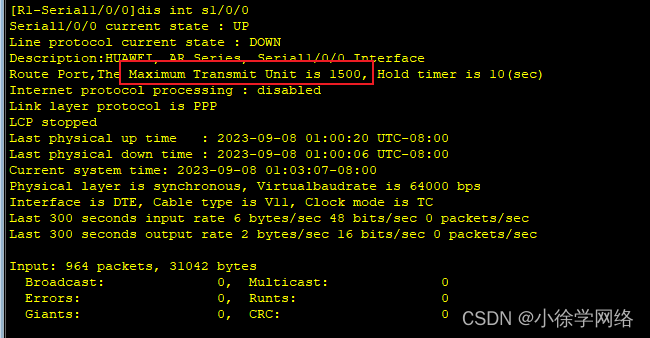

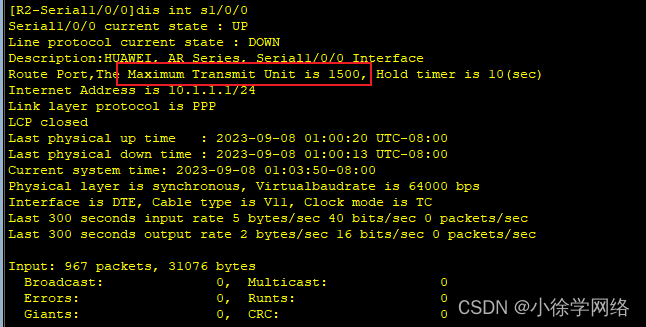

（1）查看当前端口MTU值信息

R1 :

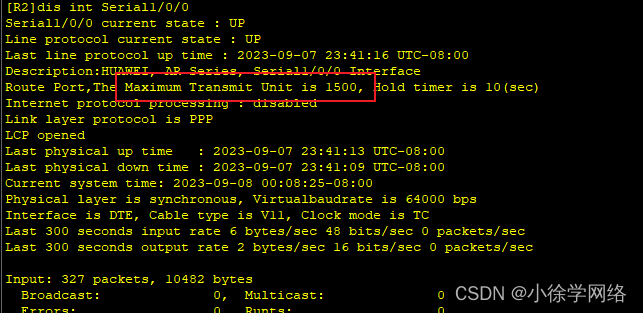

R2：

（2）配置新的MTU值并进行协商

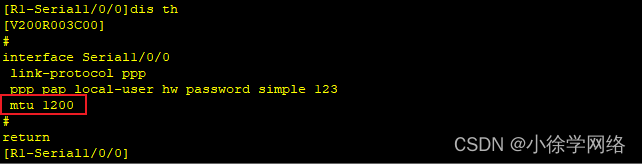

R1：

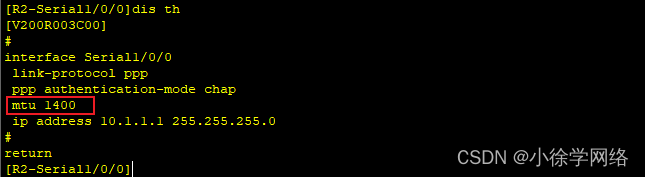

R2：

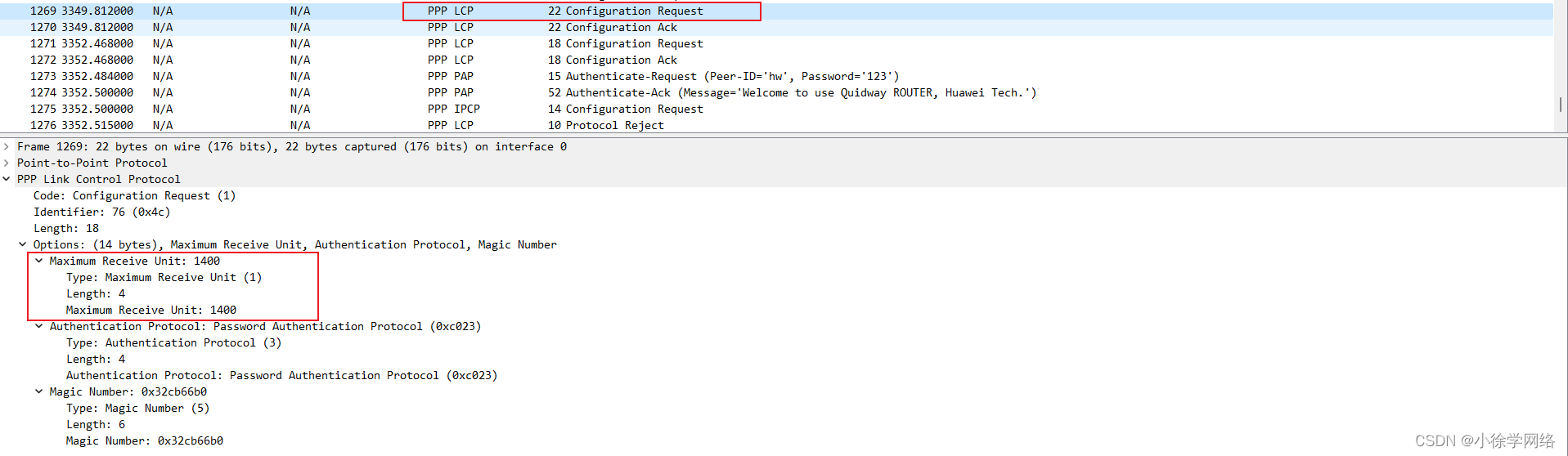

报文分析协商：

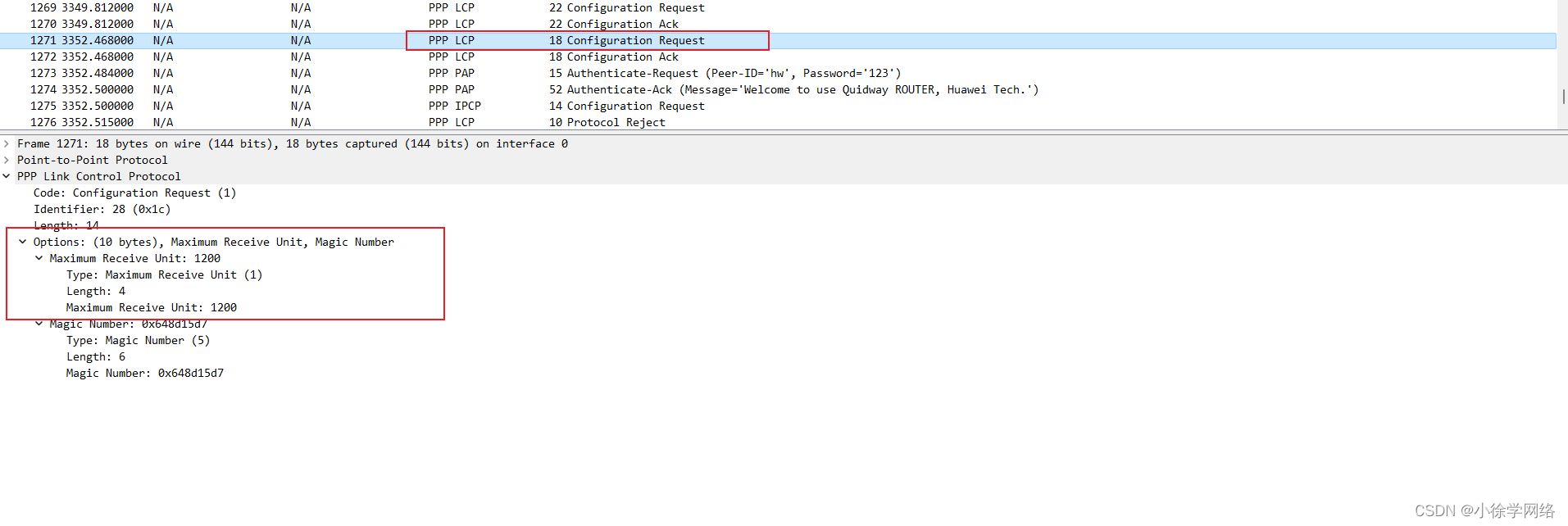

Configure-Request

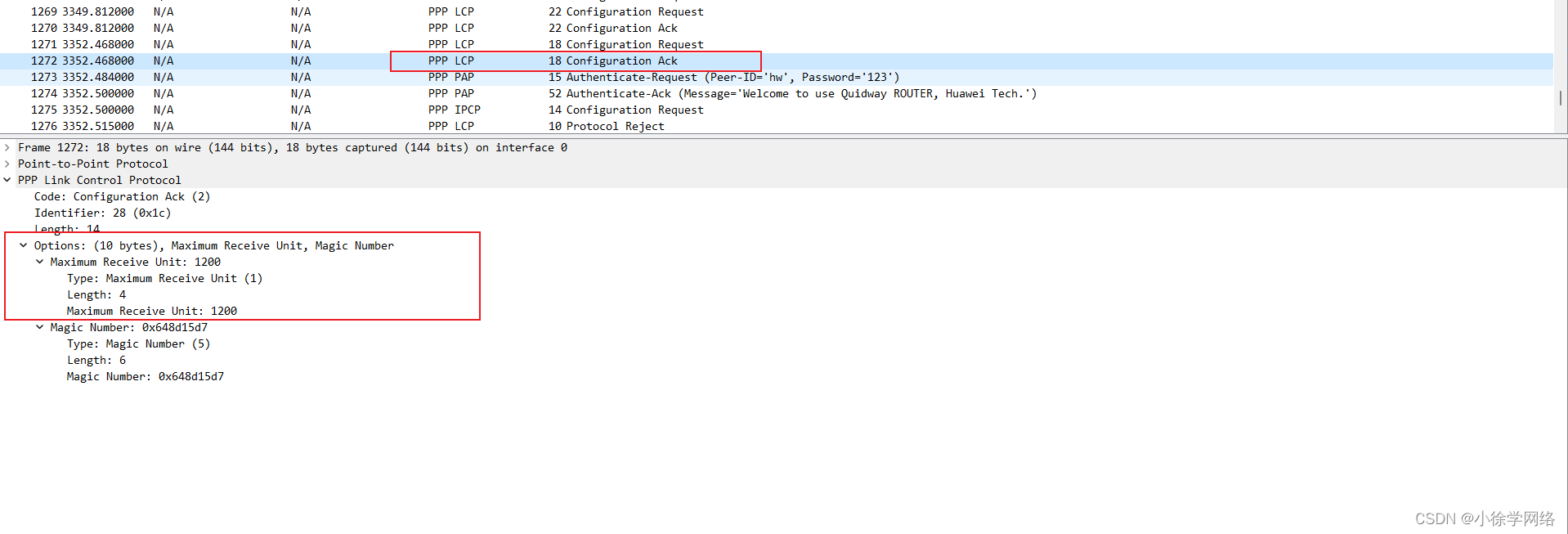

Configure-Ack

Configure-Request

Configure-Ack

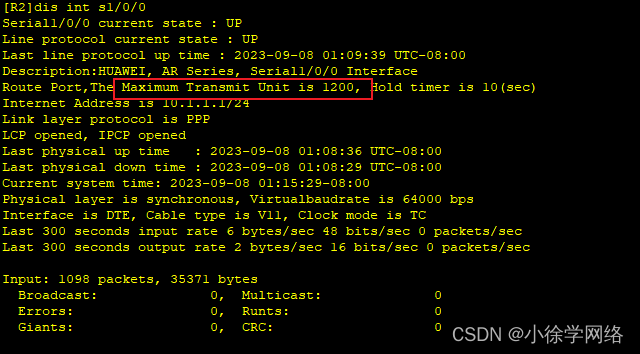

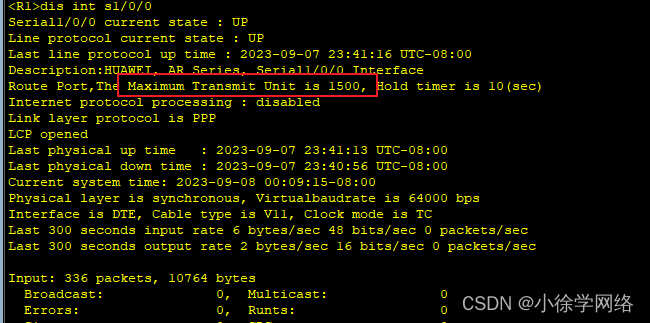

协商成功后查看新的MTU值

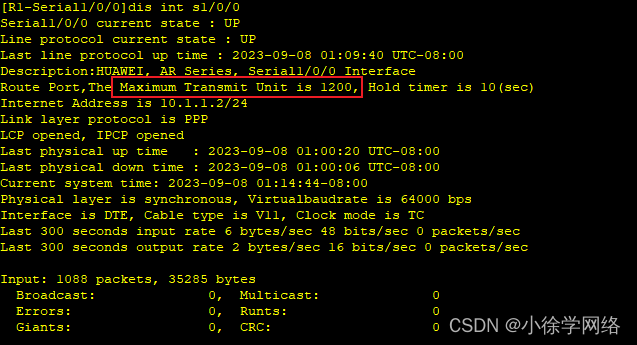

R1：

R2：

三、完成配置报文的交换后，则会继续向下一个阶段跃迁。
