OSPF（open shortest path first LSA Type4/5）

一、LSA Type4/5简介

ASBR-Summary-LSA（Type4）：描述到ASBR的路由，通告给除ASBR所在区域的其他相关区域。

AS-External-LSA（Type5）：由ASBR产生，描述到AS外部的路由，这是五种LSA中，唯一一种通告到所有区域（除了Stub区域和NSSA区域）的LSA。

LSA Type	linkstate ID	ADV Router	Link内容信息	泛洪范围
ASBR-LSA	域外的路由前缀	本区域ASBR的Router-ID	ABR设备到ASBR设备的cost值	本区域
AS-External-LSA	域外的路由前缀	本区域ASBR的Router-ID	掩码信息、外部cost值	全网泛洪

二、LSA Type4/5表项信息

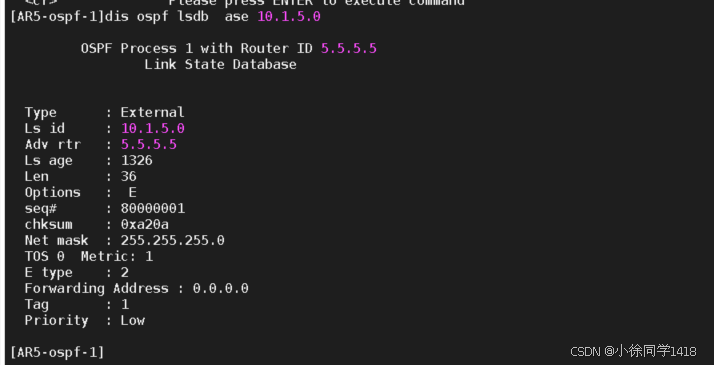

        LSA的内容：

                Type：LSA的类型

                Ls id：前缀地址信息

                Adv Route：ASBR路由器的Route-ID

                Ls age：老化时间（产生的时间）

                Len：长度（越大LSA的内容越多）

                Options：可选项（详见产品文档）

                seq：序列号，优劣标准

                checksum：seq相同时，校验checksum值（校验和）

                net mask：掩码信息（MA网络中构建邻接关系需检查掩码是否一致）

                ToS：服务类型

                Metreic：区域内链路开销值

                Forwarding Address：到所通告的目的地址的报文将被转发到这个地址。（FA）

三、LSA Type4/5的路由计算

1、同区域路由计算

        1）外部路由信息前缀，匹配Type5的路由信息

        2）根据ASBR内部的T1/T2进行数据转发

        例：

                55.5.5.5------------T5（源地址）

                        5.5.5.5-------（ASBR）

                                10.1.45.5（出接口）--------T1/T2计算

                                                10.1.4.4------------（目的地址）



2、跨区域路由计算

        1）外部路由信息前缀，匹配Type5的路由信息

        2）匹配Type4的路由信息来告诉Type5该怎样走向

        （由ABR产生，来描述跨区域访问时我到ASBR怎么走）

        2）根据ASBR内部的T1/T2进行数据转发

        例：

                55.5.5.5------------T5（源地址）

                        5.5.5.5-------（ASBR）

                                4.4.4.4------（本区域ABR设备）

                                      10.1.234.4（出接口）--------T1/T2计算

                                                10.1.2.2------------（目的地址，由其他区域内部计算）

四、LSA Type4/5的配置信息

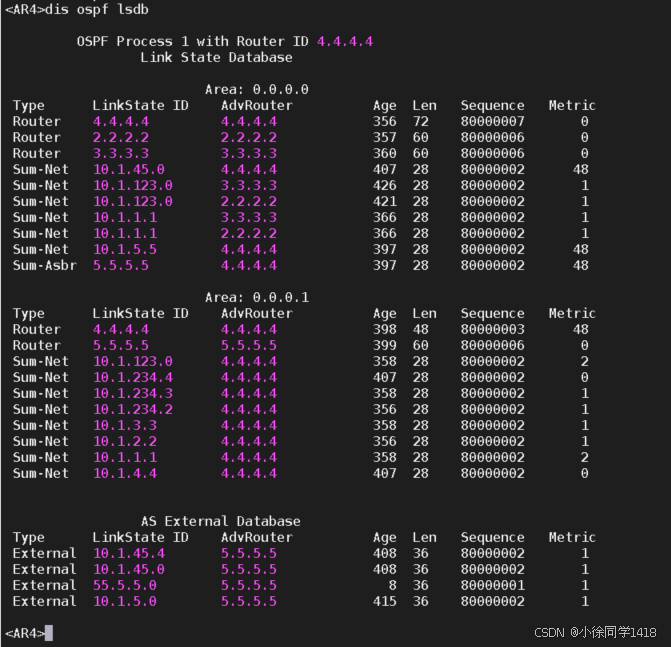

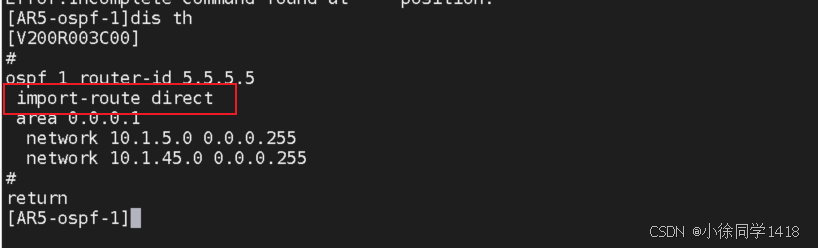

1、基本配置（路由引入）

2、Route-policy的引入应用

通过route-policy来控制引入的路由数量

配置一：

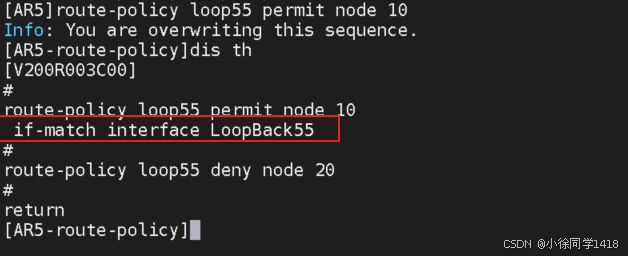

配置route-policy 路由策略进行过滤，node20可以不配置 默认存在一条deny all的策略

现网环境应用时建议配置deny all的策略 更方便问题排查

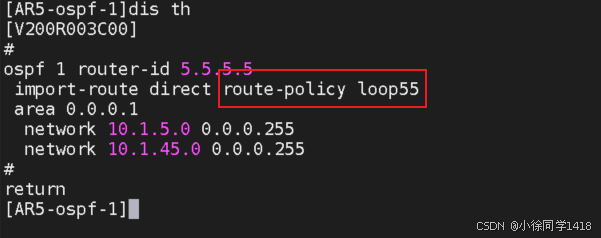

路由引入时调用配置好的路由策略，进行过滤

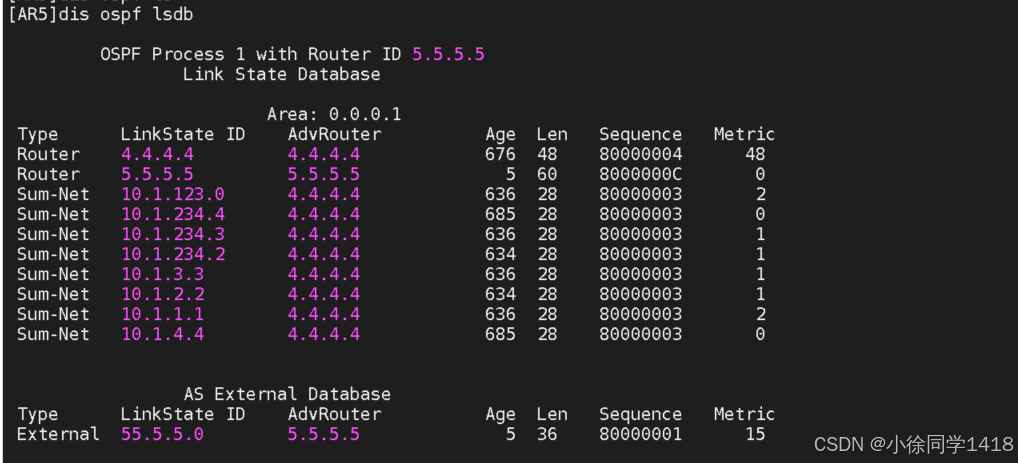

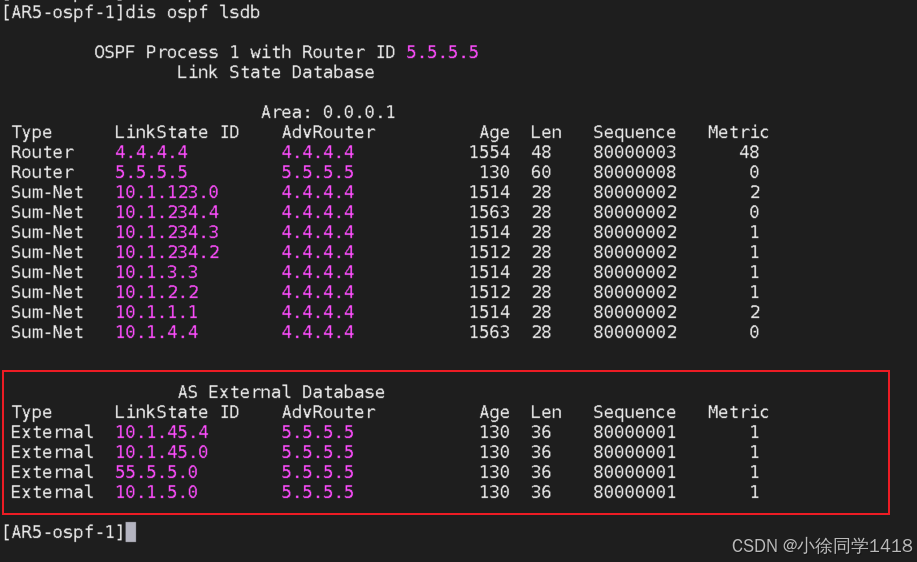

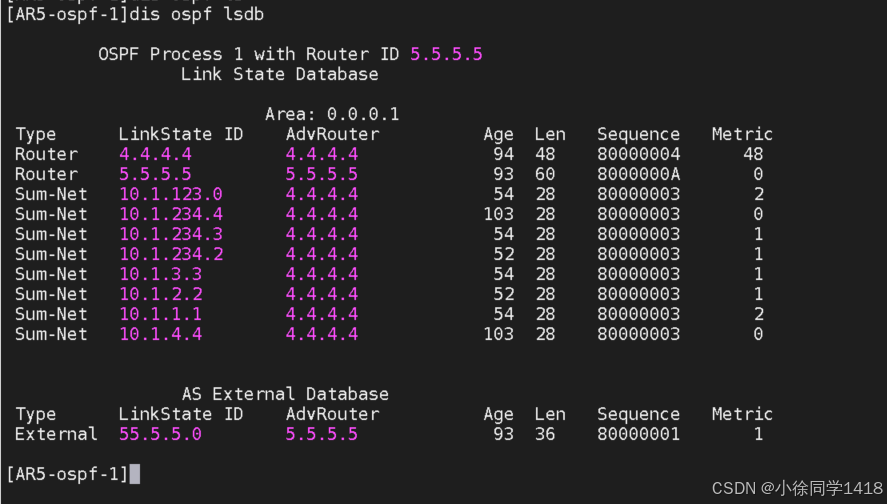

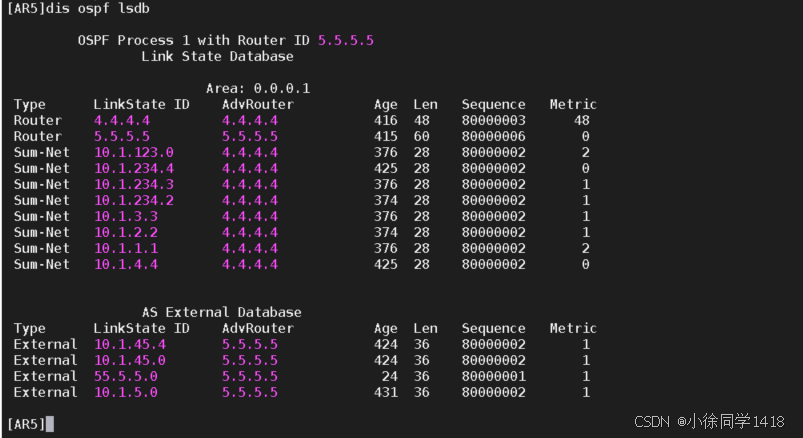

查看表项

配置二：

修改外部路由引入的cost值（只能修改外部cost，内部cost无法修改）

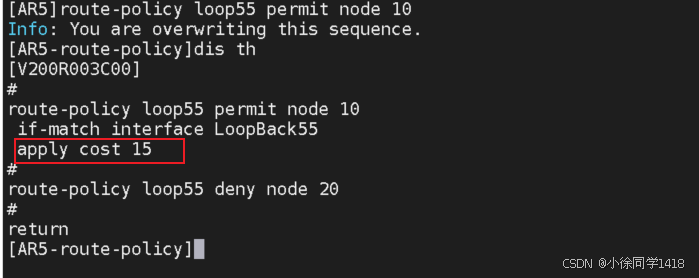

1、配置route-policy策略

2、注入外部路由时调用route-policy策略 当匹配到loopback55口的路由信息时 会修改外部cost值为15

当import注入时修改的cost值，与策略路由中匹配路由条目修改的值冲突是 选择个性化定制的

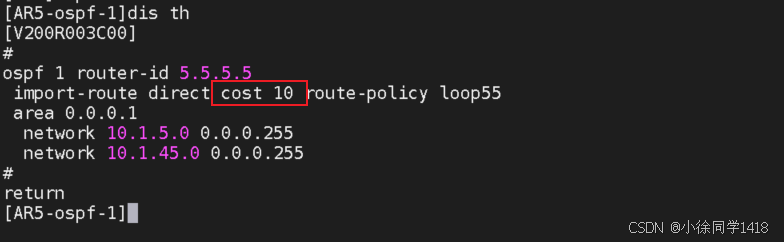

注入时配置为cost10

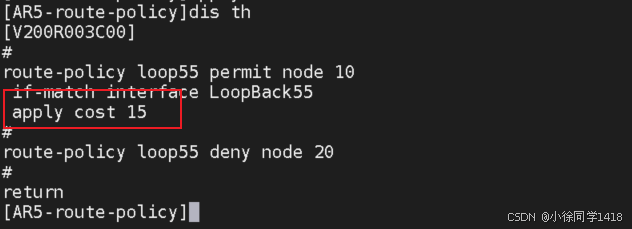

 route-policy调用针对loopback55口的cost值为15

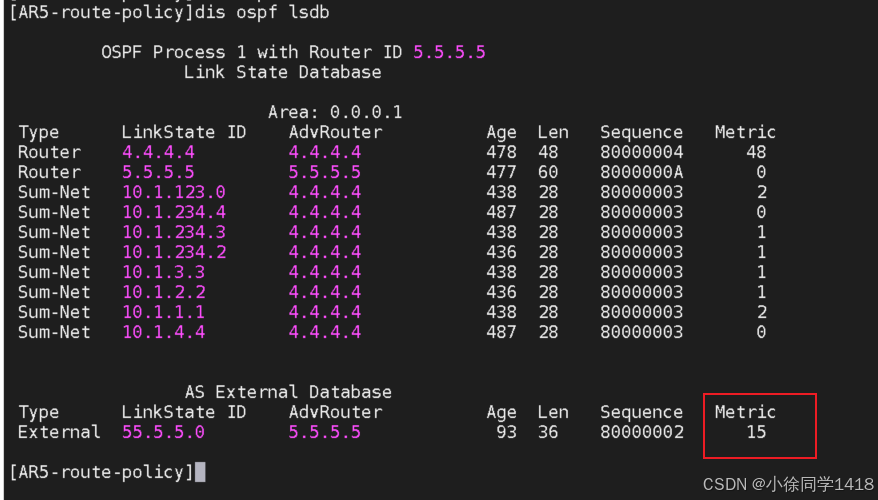

现象：

当修改的属性发生冲突时，个性永远优于共性！！！

注：if-match的匹配规则

        if-match相同类型为选择“或”关系

                只要if-match能匹配到任意一个可以执行

        if-match不同类型为选择“与”关系

                if-match所有项必须都匹配才可以执行

配置三：

利用acl结合Route-policy来进行流量的筛选 控制

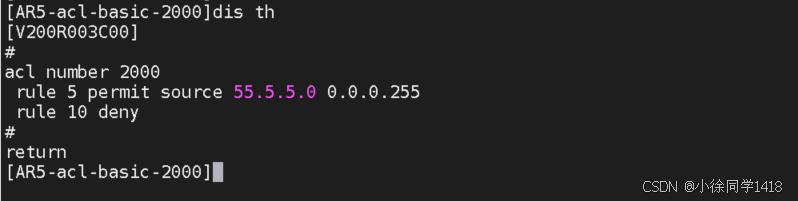

配置acl策略

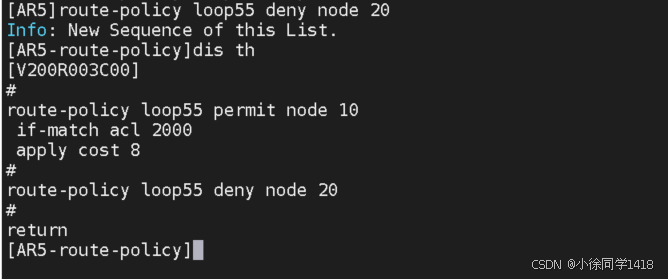

route-policy策略下调用acl策略

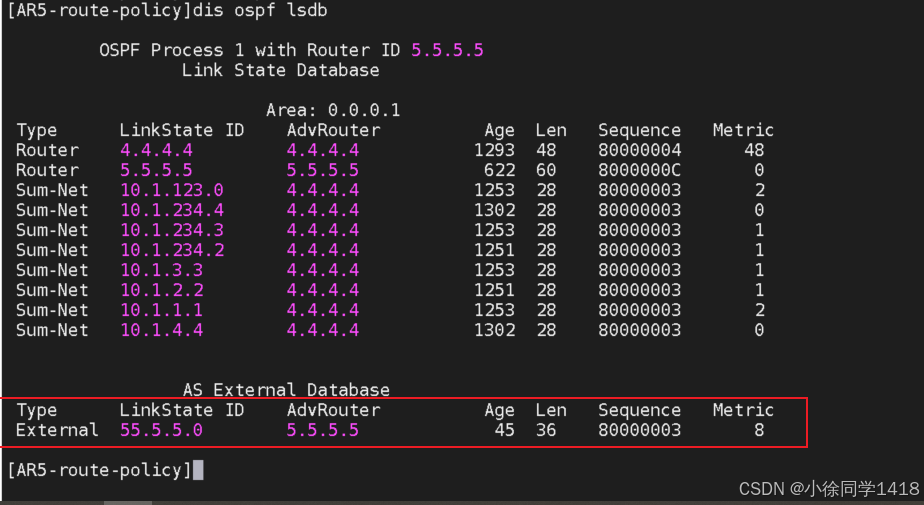

现象

五、ASBR概念

具有引入外部路由能力的ospf路由器

具有引入外部路由能力的表现任何一条满足（能够产生T5）：

        1、import-route

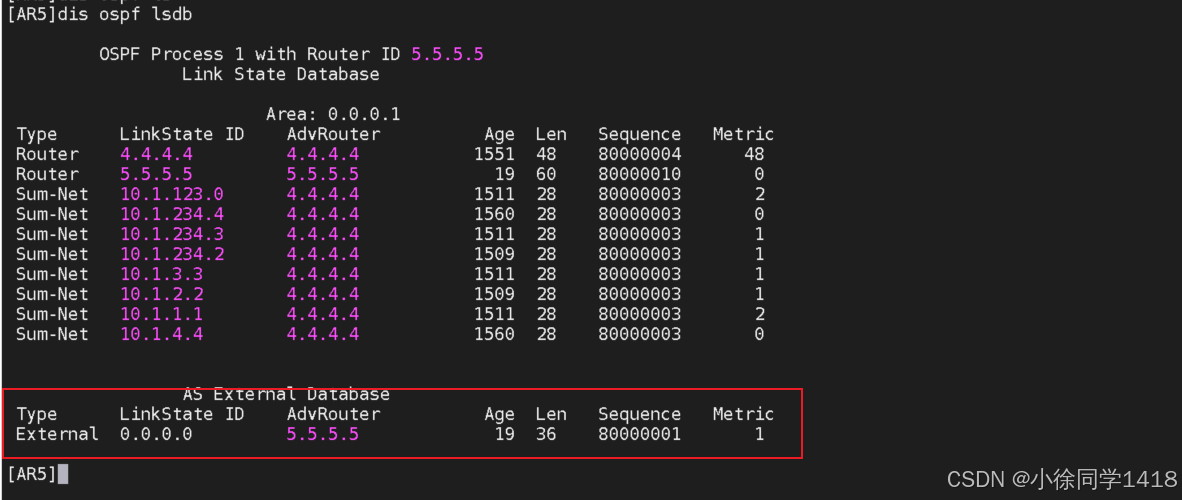

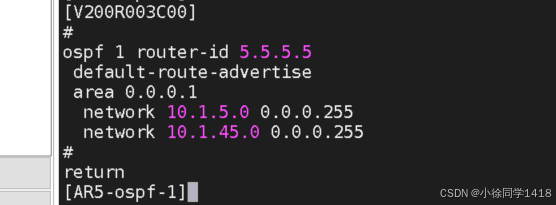

        2、default-route-advertise (always强制产生)-----产生T50.0.0.0的默认路由

        3、NSSA区域的ABR（特殊区域本章未解释）

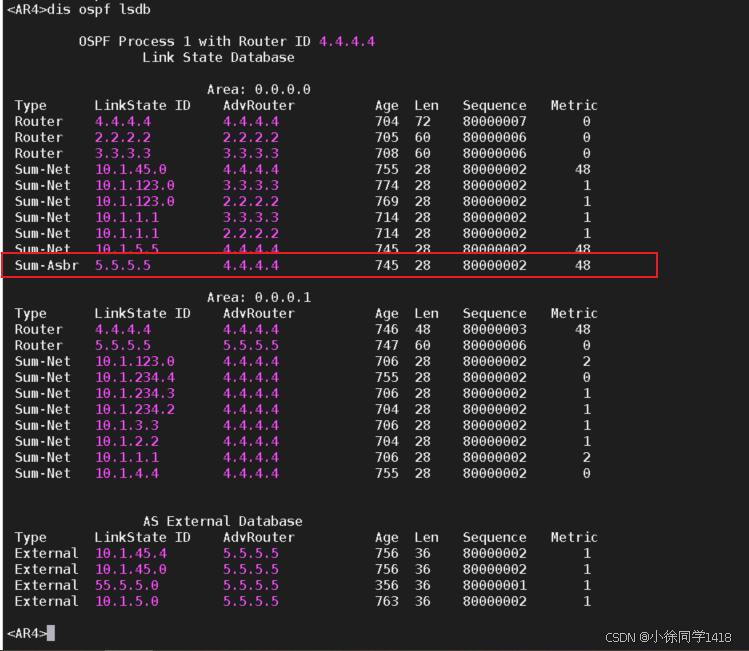

六、ASBR的传递规则

T4的传递规格跟T3类似：

        1、发现非骨干区域区域的T1 LSA中有ASBR，向骨干区域产生T4

        2、把骨干区域的T4向非骨干产生T4

        3、发现骨干区域的T1 LSA有ASBR，向非骨干产生T4

        4、不会把非骨干区域的T4向骨干区域产生T4

        5、不计算非骨干区域的T4为ASE路由

七、各类LSA的选路优先级

1、域内路由（O）优先级最高，选路时看cost值，cost一致时负载

2、域内（O）0优于域间（OIA），ABR只计算来自于骨干区域的T3,并向非骨干区域泛洪

3、域间路由（OIA）优于外部路由（ASE）

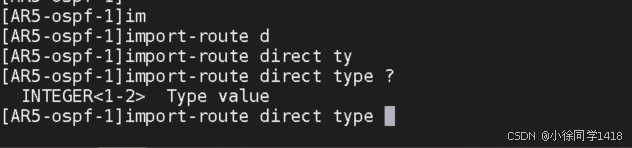

4、ASE分为TYPE1/TYPE2,type1的路由优于type2（import注入默认为type2路由，可手动指定为type1类型）

5、ASE路由 先比较外部cost值 如一致时比较内部cost值 小的优先，当内外均一致时且FA不为0时

基于FA的最优下一跳进行传递。

6、当FA为0时，且内外cost均一致，该路由信息负载
