1.设计环境
1)软件工具:Proteus8.13、Keil C51
2)仿真器件:Proteus中的电子器件,包括蜂鸣器警报、按键输入、DHT11温湿度传感器、LCD1602显示屏、AT89C52单片机。
2.设计内容
基于单片机实现对室内温度、湿度的实时检测,并能显示在显示屏上;且当温湿度超过设定阈值时进行蜂鸣器报警提示。具体实现功能如下:
1)利用DHT11温湿度传感器检测环境中的温湿度,并实时显示到LCD1602上,且在实时显示数据的后面,还可显示当前设定的预警上限值;
2)当检测到的实时温湿度数据一旦大于设定的预警上限的值,就会触发蜂鸣器报警;
3)具有四个独立的按键,按键可以改变温湿度的上限预警值,具体描述如下:
①按键1可以用于对温度上限值进行减小;②按键2可以用于对温度上限值进行增加;
③按键3可以用于对湿度上限值进行减小;④按键4可以用于对湿度上限值进行增加。

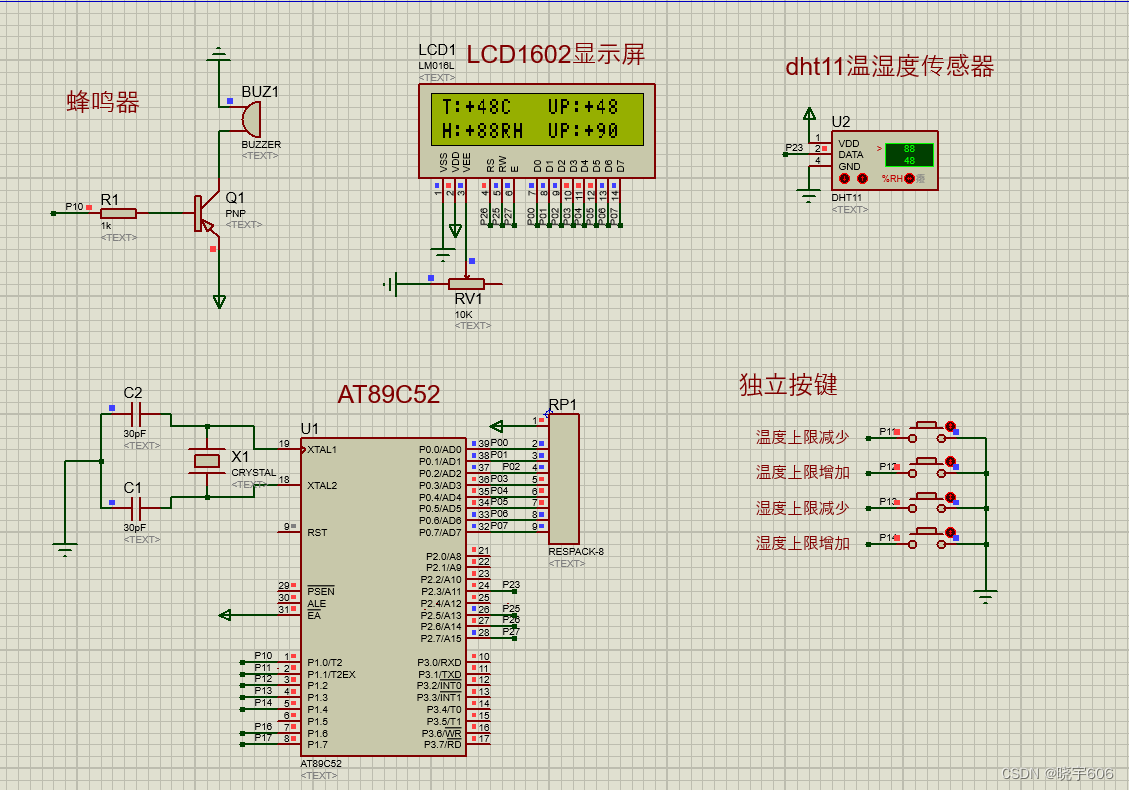

一:仿真平台原理图(也是最终效果图)
二:代码(采用模块化编程)
1.文件结构

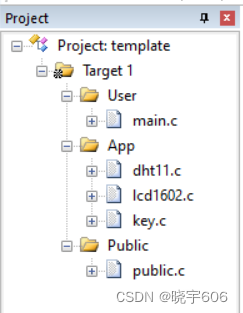

2.main.c文件
#include "public.h"
#include "lcd1602.h"
#include "key.h"
#include "dht11.h"
sbit BEEP=P1^0;//定义蜂鸣器的管脚
void main()
{
u8 temp=0,humi=0;
u8 key=0;
u8 i=0,High1=50,High2=90;
LCD_Init();//lcd屏初始化
LCD_ShowSignedNum(1,9,i,2);
while(DHT11_Init()) //检测DHT11是否存在
{
LCD_ShowString(1,1,"Error");
}
LCD_ShowString(1,1,"T: C UP:");
LCD_ShowSignedNum(1,13,High1,2);
LCD_ShowString(2,1,"H: RH UP:");
LCD_ShowSignedNum(2,13,High2,2);
while(1)
{
/*LCD显示温湿度*/
i++;
if(i%200==0)//如果DH11存在,获取温湿度
{
DHT11_Read_Data(&temp,&humi);
LCD_ShowSignedNum(1,3,temp,2);
LCD_ShowSignedNum(2,3,humi,2);
}
/*按键控制温度湿度上限值*/
if(key=key_scan(0))//检测按键
{
if(key==KEY1_PRESS)//按键1按下,温度上限值减小
{
High1--;
}
else if(key==KEY2_PRESS)//按键2按下,温度上限值增加
{
High1++;
}
else if(key==KEY3_PRESS)//按键3按下,湿度上限值减小
{
High2--;
}
else if(key==KEY4_PRESS)//按键4按下,湿度上限值增加
{
High2++;
}
LCD_ShowSignedNum(1,13,High1,2);
LCD_ShowSignedNum(2,13,High2,2);
}
/*蜂鸣器报警*/
if(temp>High1 || humi>High2) //温度或湿度大于上限蜂鸣器一直响,小于则关闭
{
BEEP=0;
}
else
{
BEEP=1;
}
delay_ms(1);
}
}
3.dht11.c文件
#include "dht11.h"
#include "intrins.h"
//DHT11初始化
//返回0:初始化成功,1:失败
u8 DHT11_Init(void)
{
DHT11_DQ=1;
DHT11_Rst();
return DHT11_Check();
}
//复位DHT11
void DHT11_Rst(void)
{
DHT11_DQ=1;
delay_10us(1);
DHT11_DQ=0; //拉低DQ
delay_ms(25); //拉低至少18ms
DHT11_DQ=1; //DQ=1
delay_10us(3); //主机拉高20~40us
}
//等待DHT11的回应
//返回1:未检测到DHT11的存在
//返回0:存在
u8 DHT11_Check(void)
{
u8 retry=0;
while (!DHT11_DQ&&retry<100)//判断从机发出 80us 的低电平响应信号是否结束
{
retry++;
_nop_();
};
if(retry>=100)return 1;
else retry=0;
while (DHT11_DQ&&retry<100)//判断从机发出 80us 的高电平是否结束如结束则主机进入数据接收状态
{
retry++;
_nop_();
};
if(retry>=100)return 1;
return 0;
}
//从DHT11读取一个字节
//返回值:读到的数据
u8 DHT11_Read_Byte(void)
{
u8 i,temp;
u8 data_byte=0;
u8 retry=0;
for(i=0;i<8;i++)//接收8bit的数据
{
// while(!DHT11_DQ);//等待50us的低电平开始信号结束
while (!DHT11_DQ&&retry<50)//等待50us的低电平开始信号结束
{
retry++;
_nop_();
};
retry=0;
delay_10us(3);//等待40us
temp=0;//时间为26us-28us表示接收的为数据'0'
if(DHT11_DQ==1)
temp=1; //如果26us-28us之后还为高电平则表示接收的数据为'1'
// while(DHT11_DQ);//等待数据信号高电平'0'为26us-28us'1'为70us
while (DHT11_DQ&&retry<100)//等待数据信号高电平'0'为26us-28us'1'为70us
{
retry++;
_nop_();
};
data_byte<<=1;//接收的数据为高位在前右移
data_byte|=temp;
}
return data_byte;
}
//从DHT11读取一次数据
//temp:温度值(范围:0~50°)
//humi:湿度值(范围:20%~90%)
//返回值:0,正常;1,读取失败
u8 DHT11_Read_Data(u8 *temp,u8 *humi)
{
u8 buf[5];
u8 i;
DHT11_Rst();
if(DHT11_Check()==0)
{
for(i=0;i<5;i++)//读取40位数据
{
buf[i]=DHT11_Read_Byte();
}
if((buf[0]+buf[1]+buf[2]+buf[3])==buf[4])
{
*humi=buf[0];
*temp=buf[2];
}
}else return 1;
return 0;
}
4.dht11.h文件
#ifndef _dht11_H
#define _dht11_H
#include "public.h"
//管脚定义
sbit DHT11_DQ=P2^3;
//函数声明
u8 DHT11_Init(void);
void DHT11_Rst(void);
u8 DHT11_Check(void);
u8 DHT11_Read_Byte(void);
u8 DHT11_Read_Data(u8 *temp,u8 *humi);
#endif
5.lcd1602.c文件
#include "lcd1602.h"
void LCD_Delay()
{
unsigned char i, j;
i = 2;
j = 239;
do
{
while (--j);
} while (--i);
}
/**
* @brief LCD1602写命令
* @param Command 要写入的命令
* @retval 无
*/
void LCD_WriteCommand(unsigned char Command)
{
LCD_RS=0;
LCD_RW=0;
LCD_DataPort=Command;
LCD_EN=1;
LCD_Delay();
LCD_EN=0;
LCD_Delay();
}
/**
* @brief LCD1602写数据
* @param Data 要写入的数据
* @retval 无
*/
void LCD_WriteData(unsigned char Data)
{
LCD_RS=1;
LCD_RW=0;
LCD_DataPort=Data;
LCD_EN=1;
LCD_Delay();
LCD_EN=0;
LCD_Delay();
}
/**
* @brief LCD1602设置光标位置
* @param Line 行位置,范围:1~2
* @param Column 列位置,范围:1~16
* @retval 无
*/
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
if(Line==1)
{
LCD_WriteCommand(0x80|(Column-1));
}
else if(Line==2)
{
LCD_WriteCommand(0x80|(Column-1+0x40));
}
}
/**
* @brief LCD1602初始化函数
* @param 无
* @retval 无
*/
void LCD_Init()
{
LCD_WriteCommand(0x38);//八位数据接口,两行显示,5*7点阵
LCD_WriteCommand(0x0c);//显示开,光标关,闪烁关
LCD_WriteCommand(0x06);//数据读写操作后,光标自动加一,画面不动
LCD_WriteCommand(0x01);//光标复位,清屏
}
/**
* @brief 在LCD1602指定位置上显示一个字符
* @param Line 行位置,范围:1~2
* @param Column 列位置,范围:1~16
* @param Char 要显示的字符
* @retval 无
*/
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
LCD_SetCursor(Line,Column);
LCD_WriteData(Char);
}
/**
* @brief 在LCD1602指定位置开始显示所给字符串
* @param Line 起始行位置,范围:1~2
* @param Column 起始列位置,范围:1~16
* @param String 要显示的字符串
* @retval 无
*/
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=0;String[i]!='\0';i++)
{
LCD_WriteData(String[i]);
}
}
/**
* @brief 返回值=X的Y次方
*/
int LCD_Pow(int X,int Y)
{
unsigned char i;
int Result=1;
for(i=0;i<Y;i++)
{
Result*=X;
}
return Result;
}
/**
* @brief 在LCD1602指定位置开始显示所给数字
* @param Line 起始行位置,范围:1~2
* @param Column 起始列位置,范围:1~16
* @param Number 要显示的数字,范围:0~65535
* @param Length 要显示数字的长度,范围:1~5
* @retval 无
*/
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
}
}
/**
* @brief 在LCD1602指定位置开始以有符号十进制显示所给数字
* @param Line 起始行位置,范围:1~2
* @param Column 起始列位置,范围:1~16
* @param Number 要显示的数字,范围:-32768~32767
* @param Length 要显示数字的长度,范围:1~5
* @retval 无
*/
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
unsigned char i;
unsigned int Number1;
LCD_SetCursor(Line,Column);
if(Number>=0)
{
LCD_WriteData('+');
Number1=Number;
}
else
{
LCD_WriteData('-');
Number1=-Number;
}
for(i=Length;i>0;i--)
{
LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
}
}
/**
* @brief 在LCD1602指定位置开始以十六进制显示所给数字
* @param Line 起始行位置,范围:1~2
* @param Column 起始列位置,范围:1~16
* @param Number 要显示的数字,范围:0~0xFFFF
* @param Length 要显示数字的长度,范围:1~4
* @retval 无
*/
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i,SingleNumber;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
SingleNumber=Number/LCD_Pow(16,i-1)%16;
if(SingleNumber<10)
{
LCD_WriteData(SingleNumber+'0');
}
else
{
LCD_WriteData(SingleNumber-10+'A');
}
}
}
/**
* @brief 在LCD1602指定位置开始以二进制显示所给数字
* @param Line 起始行位置,范围:1~2
* @param Column 起始列位置,范围:1~16
* @param Number 要显示的数字,范围:0~1111 1111 1111 1111
* @param Length 要显示数字的长度,范围:1~16
* @retval 无
*/
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
}
}
6.lcd1602.h文件
#ifndef _lcd1602_H
#define _lcd1602_H
#include "public.h"
//LCD1602数据口4位和8位定义,若为1,则为LCD1602四位数据口驱动,反之为8位
#define LCD1602_4OR8_DATA_INTERFACE 0 //默认使用8位数据口LCD1602
//管脚定义
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0
//函数声明
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
#endif
7.key.c文件
#include "key.h"
/*******************************************************************************
* 函 数 名 : key_scan
* 函数功能 : 检测独立按键是否按下,按下则返回对应键值
* 输 入 : mode=0:单次扫描按键
mode=1:连续扫描按键
* 输 出 : KEY1_PRESS:K1按下
KEY2_PRESS:K2按下
KEY3_PRESS:K3按下
KEY4_PRESS:K4按下
KEY_UNPRESS:未有按键按下
*******************************************************************************/
u8 key_scan(u8 mode)
{
static u8 key=1;
if(mode)key=1;//连续扫描按键
if(key==1&&(KEY1==0||KEY2==0||KEY3==0||KEY4==0))//任意按键按下
{
delay_10us(1000);//消抖
key=0;
if(KEY1==0)
return KEY1_PRESS;
else if(KEY2==0)
return KEY2_PRESS;
else if(KEY3==0)
return KEY3_PRESS;
else if(KEY4==0)
return KEY4_PRESS;
}
else if(KEY1==1&&KEY2==1&&KEY3==1&&KEY4==1) //无按键按下
{
key=1;
}
return KEY_UNPRESS;
}
8.key.h文件
#ifndef _key_H
#define _key_H
#include "public.h"
//定义独立按键控制脚
sbit KEY1=P1^1;
sbit KEY2=P1^2;
sbit KEY3=P1^3;
sbit KEY4=P1^4;
//使用宏定义独立按键按下的键值
#define KEY1_PRESS 1
#define KEY2_PRESS 2
#define KEY3_PRESS 3
#define KEY4_PRESS 4
#define KEY_UNPRESS 0
u8 key_scan(u8 mode);
#endif
9.public.c文件
#include "public.h"
/*******************************************************************************
* 函 数 名 : delay_10us
* 函数功能 : 延时函数,ten_us=1时,大约延时10us
* 输 入 : ten_us
* 输 出 : 无
*******************************************************************************/
void delay_10us(u16 ten_us)
{
while(ten_us--);
}
/*******************************************************************************
* 函 数 名 : delay_ms
* 函数功能 : ms延时函数,ms=1时,大约延时1ms
* 输 入 : ms:ms延时时间
* 输 出 : 无
*******************************************************************************/
void delay_ms(u16 ms)
{
u16 i,j;
for(i=ms;i>0;i--)
for(j=110;j>0;j--);
}
10.public.h文件
#ifndef _public_H
#define _public_H
#include "reg52.h"
typedef unsigned int u16; //对系统默认数据类型进行重定义
typedef unsigned char u8;
void delay_10us(u16 ten_us);
void delay_ms(u16 ms);
#endif
