网页表单文档设计及技术实现

软件开发技术 专栏收录该内容
57 篇文章 0 订阅

在很多业务流程应用中,业务审批单的样式、内容多变,然而系统对业务表单数据并不敏感,因此,不使用对应的关系型数据表,而采用NoSQL技术来优化设计。因为NoSQL无需事先为要存储的数据建立字段,随时可以存储自定义的数据格式。按NoSQL的特性,可以灵活进行schema结构(列定义)的修改,理论上应该可以很好支持这些多样表单的持久化保存。基于上述原因,业务审批单采用网页表单文档设计。

网页表单设计

首先,我们看一看在HTML表单元素(对象)中使用自定义属性的示例:

<input fieldid="name" fieldtype="char" size=50>名称</input><br>
通过自定义属性“fieldtype”来定义数据类型。<br>
<input fieldid="old" fieldtype="number" size=20 value="42">年龄</input><br>

网页表单数据字段定义

为了避免浏览器兼容性问题,通过自定义属性的方式来定义表单文档数据项,定义规则如下:

属性名称作用说明备注
fieldid数据字段名称避免与id冲突,单独命名
fieldtype数据字段类型支持主流number、text、datetime等
fieldsize字段长度主要是定义number、text等长度
fieldname字段名称定义中文名称
subtable子表的列数适用于嵌套多行子表结构,在table控件中定义
subid子表的列名定义适用于嵌套多行子表结构

对应JSON数据格式如下:

{数据字段名称1:value1,数据字段名称2:value2,数据字段名称n
:valuen}

网页表单数据选择列表的数据定义

待续…

主从结构,动态增加数据行

这里写图片描述
如图所示,在HTML文档中,表单中一对多的从表(多行输入数据的table)定义如下:

<button id="testtable" type="button" onclick="insertRow()">测试插入一行</button><br>

<table id="dynamictable" fieldid="subdatas" subtable="3" border="1" cellspacing="0" width="400">
  <tr>
    <td>数据名称</td><td>数据类型</td><td>数值</td>
  </tr>
  <tr>
    <td><input type="text" subid="fieldid" subcol=0 name="fieldid" size=50></td>
    <td><input type="text" subid="fieldtype" subcol=1 name="fieldtype" size=20></td>
    <td><input type="text" subid="fieldvalue" subcol=2 name="fieldvalue" size=20></td>
  </tr>
</table>

使用JavaScript技术实现的动态添加一行的代码如下:

//定义插入一行表格的函数
function insertRow(){
  var dytb_id = 'dynamictable';
  var dy_row_num = document.getElementById(dytb_id).rows.length;
  //取table中第二行单元格集合
  var dy_row = document.getElementById(dytb_id).rows[1].cells;
  //在table末尾,追加一行
  var dytb=document.getElementById(dytb_id).insertRow(dy_row_num);

  for (i = 0;i<dy_row.length; i++){
    var dy_td = dytb.insertCell(i);
    dy_td.innerHTML = dy_row[i].innerHTML;
  }
}

通过上面示例,在表单文档设计中,需要定义规则如下:

  • 动态增加行首先定义表头,再定义出一行输入控件;
  • 增加行的识别定义,用以确认是从表多行数据;
  • 每个单元格的定义,与表单数据字段定义方式一样。

网页表单解析

虽然通过网页文档做为审批表单,但也需要支持简捷的数据识别和简易的统计查询,这里采用MongoDB数据库做为底层数据库支撑。

解析目的及用处:

  • 解析文档中的数据字段及数值,并形成JSON数据;
  • 在文档中定义数据字段、业务规则,用以与流程衔接,需要解析定义;
  • 在文档中的定义,避开关系型数据复杂的管理,此模型可以追溯早期Lotus Notes/Domino数据库模型。

文档解析方式为通过遍历方式解析表单,表单数据形式涉及到单表及主从结构。而且,需要表单快速开发工具支撑。

网页表单定义解析

网页表单定义解析主要用于获取表单数据模型,用以为数据统计分析模型提供服务,形成数据接口模型。

网页表单业务数据解析

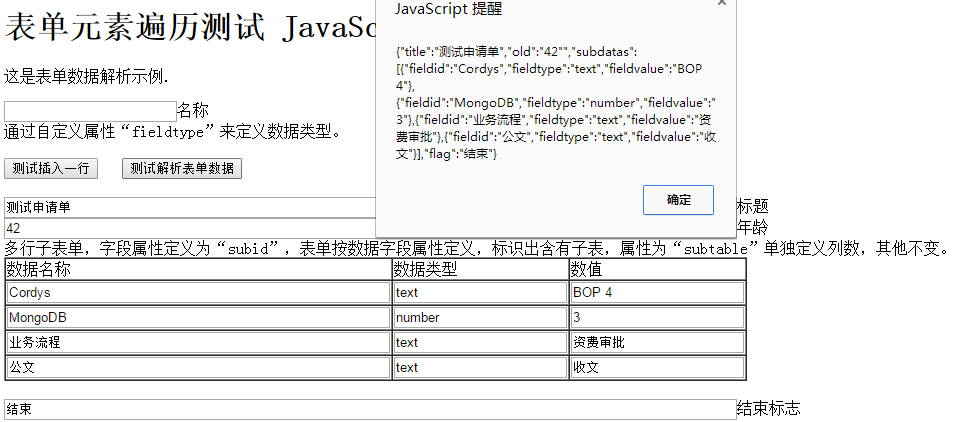

演示界面如下图所示。
这里写图片描述

HTML文档定义如下:

<body>
<h1>表单元素遍历测试 JavaScript</h1>
<p id="demo" >这是表单数据解析示例.</p>
<div>
<input id="name" fieldtype="char">名称</input><br>
通过自定义属性“fieldtype”来定义数据类型。<br><br>

<button id="testtable" type="button" onclick="insertRow()">测试插入一行</button>&nbsp&nbsp
<button id="test" type="button" onclick="getallelem()">测试解析表单数据</button><br><br>
<input fieldid="title" fieldtype="text" value="测试申请单" size=100>标题</input><br>
<input fieldid="old" fieldtype="number" value="42" size=100>年龄</input><br>
多行子表单,字段属性定义为“subid”,表单按数据字段属性定义,标识出含有子表,属性为“subtable”单独定义列数,其他不变。
<table id="dynamictable" fieldid="subdatas" subtable="3" border="1" cellspacing="0" width="400">
<tr>
<td>数据名称</td><td>数据类型</td><td>数值</td>
</tr>
<tr>
<td><input type="text" subid="fieldid" subcol=0 name="fieldid" size=50></td>
<td><input type="text" subid="fieldtype" subcol=1 name="fieldtype" size=20></td>
<td><input type="text" subid="fieldvalue" subcol=2 name="fieldvalue" size=20></td>
</tr>
</table>
<br><input fieldid="flag" fieldtype="text" value="end" size=100>结束标志</input><br>
</div>
</body>

提取表单数据到JSON格式字符串的JavaScript函数如下所示:

function getallelem(){
    var elems = document.getElementsByTagName("*");
    var ret_json = "";  //定义返回JSON数据字符串
    var n = 0;          //JSON数据起点
    var m = 0;          //JSON嵌套子文档起点
    var subcolumns = 0;  //多行表单列数
    var subrows = 0;     //多行表单数据行数
    var row_num = 1;     //默认是一行数据

    for(var i=0;i<elems.length;i++){
        if (elems[i].hasAttribute("fieldid") && !(elems[i].hasAttribute("subtable"))){
            if (n == 0){
                ret_json += "\"" +elems[i].getAttribute("fieldid") + "\":\"" + elems[i].value + "\"";
            }else{
                ret_json += ",\"" + elems[i].getAttribute("fieldid") + "\":\"" + elems[i].value + "\"";
            }
            n++;
        }else{
            if (elems[i].hasAttribute("subtable")){
                subcolumns = elems[i].getAttribute("subtable");
                var tbl_id = elems[i].id;
                //取表单数据行数
                subrows = document.getElementById(tbl_id).rows.length - 1;
                ret_json += "\",\"" + elems[i].getAttribute("fieldid") + "\":[{\"";
                m = 0;
            }else{
                if (elems[i].hasAttribute("subid") && (m < subcolumns)){
                    if (m == 0){
                        ret_json += elems[i].getAttribute("subid") + "\":\"" + elems[i].value + "\"";
                    }else{
                        ret_json += ",\"" + elems[i].getAttribute("subid") + "\":\"" + elems[i].value + "\"";
                    }
                    m++;
                }else{
                    if (elems[i].hasAttribute("subid")){
                        ret_json += "},{\"" + elems[i].getAttribute("subid") + "\":\"" + elems[i].value + "\"";
                        m = 1;
                        row_num++;
                    }
                }
                if ((row_num == subrows) && (row_num>0) && (m == subcolumns)){
                    ret_json += "}]";
                    m=0,row_num=0;
                }
            }
        }
    }
    alert("{" + ret_json + "}");
}

网页表单文档存储

保存操作及事务处理

在保存网页表单文档操作中,需要把文档存储到MongoDB、和关系型数据库,二者不在一个事务中。因此,可以使用Cordys平台自动流程模型进行事务管理。

Created with Raphaël 2.1.2 函数 函数 HTML HTML 事务管理流程 事务管理流程 存储MongoDB环节 存储MongoDB环节 存储业务实例环节 存储业务实例环节 解析HTML文档() 生成JSON数据() 启动流程() 调用存储表单数据Webservice() 调用存储业务实例数据Webservice()

保存操作及非事务管理方式

Created with Raphaël 2.1.2 函数 函数 HTML HTML 非事务管理 非事务管理 存储MongoDB环节 存储MongoDB环节 存储业务实例环节 存储业务实例环节 解析HTML文档() 生成JSON数据() 保存文档操作() 调用存储表单数据Webservice() 调用存储业务实例数据Webservice() 回写保存完毕Webservice()

由于作者水平有限,欢迎反馈交流。

参考:
JavaScript遍历HTML表单元素及表单定义 肖永威 2015.5
Cordys BOP 4平台开发实战——MongoDB提供文档服务(1) 肖永威 2015.4
