Linux内核原理之通用块设备层

通用块设备层

I/O体系结构

与外设的通信通常称为输入输出，缩写为I/O。在实现外设的I/O时，内核需要处理好3个问题：

• 根据具体的设备型号和模型，使用各种方法对硬件寻址
• 内核必须向用户应用程序和系统工具提供访问各种设备的方法，应该采用统一的方案
• 用户空间需要知道内核中有哪些设备可用

与外设的通信是层次化的，如下图

在层次系统的底部是设备本身，它通过总线系统连接到其它设备和系统CPU，设备与内核的通信经由该路径进行

硬件设备可以以多种方式连接到系统，主板上的扩展槽和外部连接器是最常用的方法

1. 总线系统

   外设不直接连接到CPU，它们通过总线连接起来，总线负责设备与CPU之间以及各个设备之间的通信。下列是一些代表性的总线：

• PCI：许多体系结构使用的主要系统总线，PCI设备插入到系统主板的扩展槽中
• ISA：一种比较古老的总线
• IEEE1394,：也成为了FireWire，是高端电脑中非常流行的一种外部总线
• USB：广泛应用的外部总线
• SCSI：过去称为专业人员的总线，主要用在服务器系统上寻址硬盘
• 并口和串口：非常简单且速率很低，用于外部连接

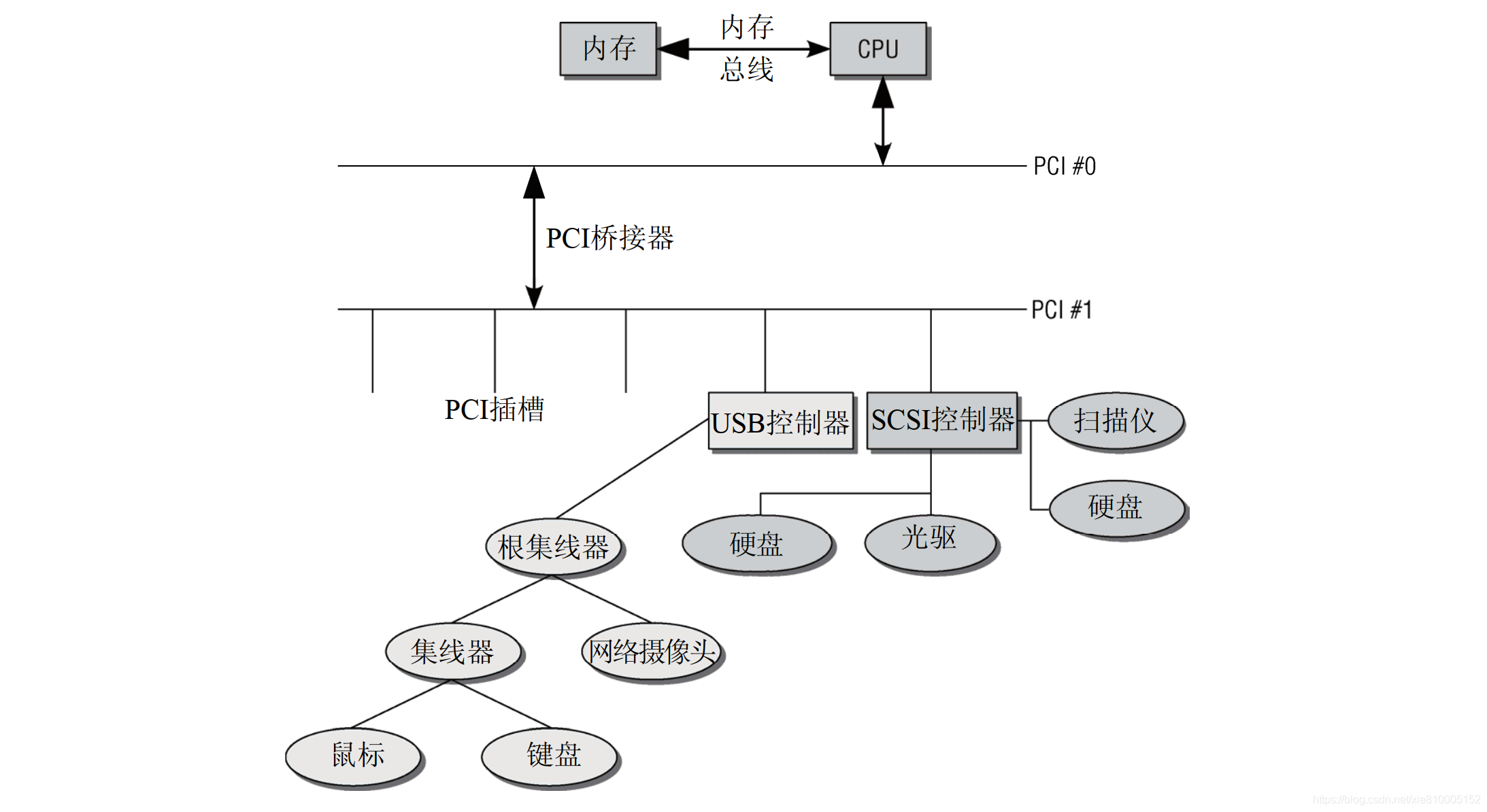

系统一般是将一些总线组合在一起，当前的PC设计通常包括两个通过桥接器互连的PCI总线，一些总线（如USB和FireWire）无法作为主总线，需要经由另一个系统总线将数据传递到处理器。如下图是系统中不同总线的连接方式

2. 与外设的交互

   与外设通信的方法如下

• I/O端口：内核发送数据到I/O控制器，数据的目标设备通过唯一的端口号标识，数据被传输到设备进行处理。处理器管理了一个独立的虚拟地址空间，可用于管理所有I/O地址
• I/O内存映射：现代处理器提供了对I/O端口进行内存映射的选项，将特定外设的端口地址映射到普通内存中，可以像操作普通内存那样操作外设，图形卡通常会使用这类操作
• 轮询和中断：通过轮询或者中断来感知到某个设备的数据是否就绪

3. 通过总线控制设备

   总线类型分为系统和扩展总线

   就系统总线而言（例如PCI总线），可以使用I/O语句和内存映射与总线本身和附接的设备通信，而扩展总线（如USE、SCSI等），通过明确定义的总线协议和附接的设备交换数据和命令

访问设备

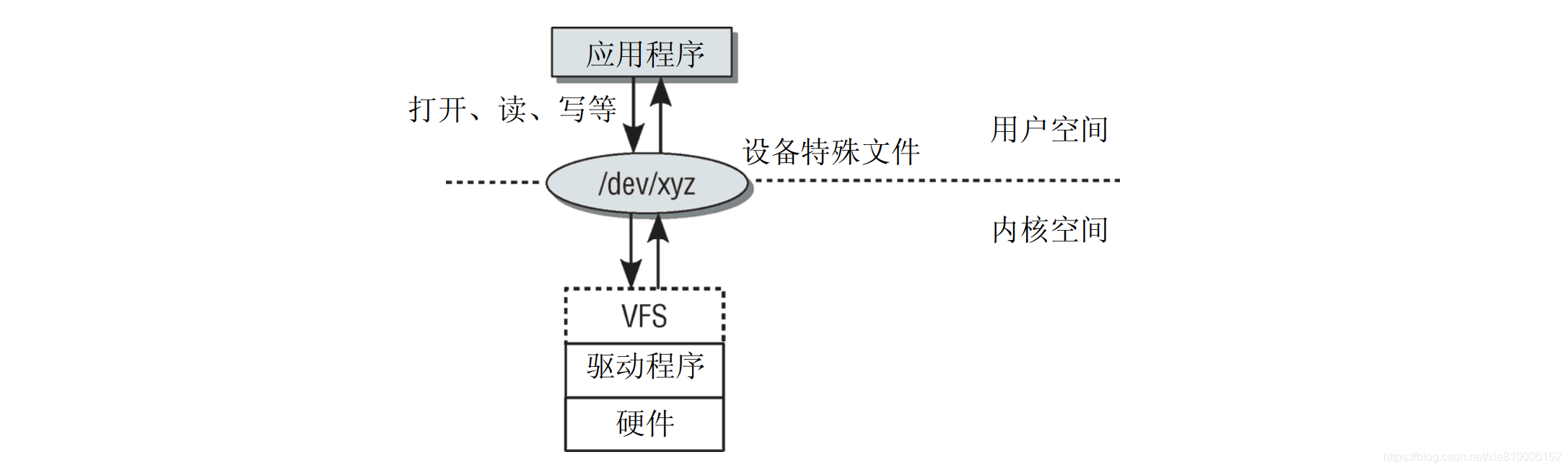

设备文件用于访问扩展设备，它们不关联到硬盘或任何其他存储介质上的数据段，而是建立了与某个设备驱动程序的连接，以支持与扩展设备的通信

设备文件

设备不是通过文件名标识，而是通过文件的主、从设备号来标识

字符设备、块设备与其它设备

有些设备因为数据传输量低，适合于面向字符的数据交换，其它设备则更适合于处理包含固定数目字节的数据块，内核会区分字符设备和块设备，前一类包括串行接口和文本终端，后一类则包括硬盘、光驱等设备

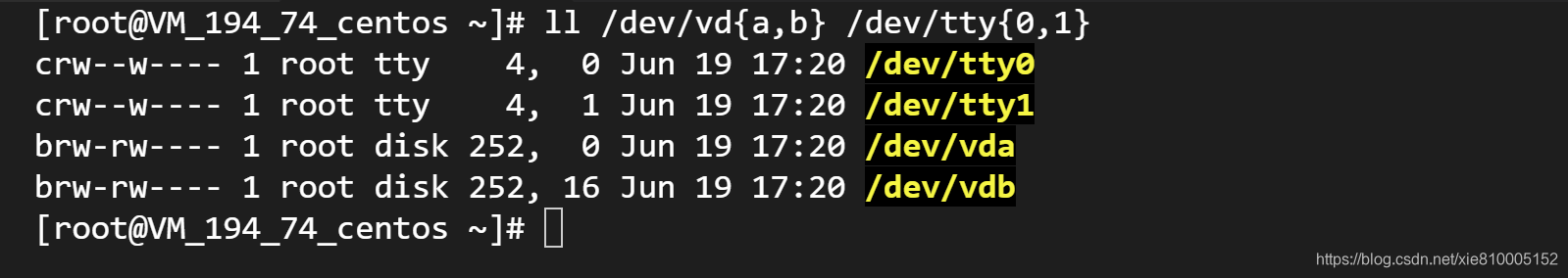

1. 标识设备文件

• 访问权限之前的字母是b或c，分别代表块设备和字符设备
• 设备文件没有文件长度，而是增加了另外两个值，分别是主设备号和从设备号，二者共同形成唯一的号码，内核可用于查找对应的设备驱动程序

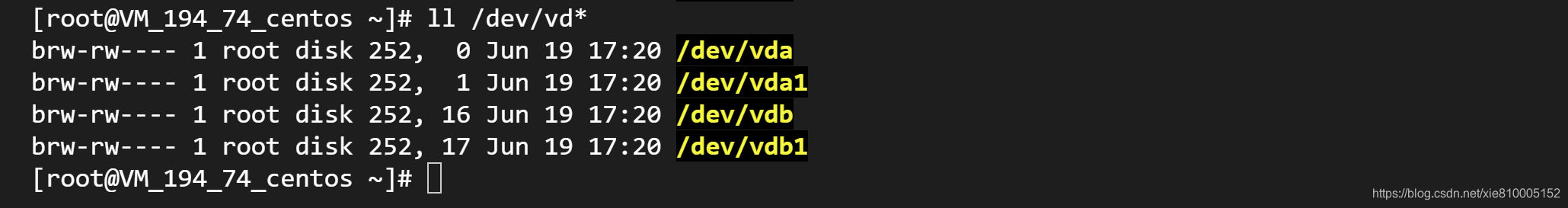

主设备号用于寻址设备驱动程序本身，驱动程序管理的各个设备（如第1个和第2个硬盘）则通过不同的从设备号指定，如下所示连续的从设备号用于标识各个分区，硬盘的各个分区可以通过设备文件进行寻址（如/dev/vda、/dev/vda1），而/dev/vda*则代表整个硬盘。

系统可能包含几个同样类型的设备，由同一个设备驱动程序管理（避免多次将同样的代码加载到内核），其次可以将同类设备合并起来，便于插入到内核的数据结构中进行管理，一个驱动程序可以分配多个主设备号

注意：块设备和字符设备的主设备号可能是相同的，除非同时指定设备号和设备类型，否则找到的驱动程序可能不是唯一的

2. 动态创建设备文件

   /dev的设备结点一般是基于磁盘的文件系统静态创建的，随着支持的设备越来越多，几乎所有的Linux设备版都将/dev内容的管理工作切换到udevd，这是一个守护进程，允许从用户层动态创建设备文件

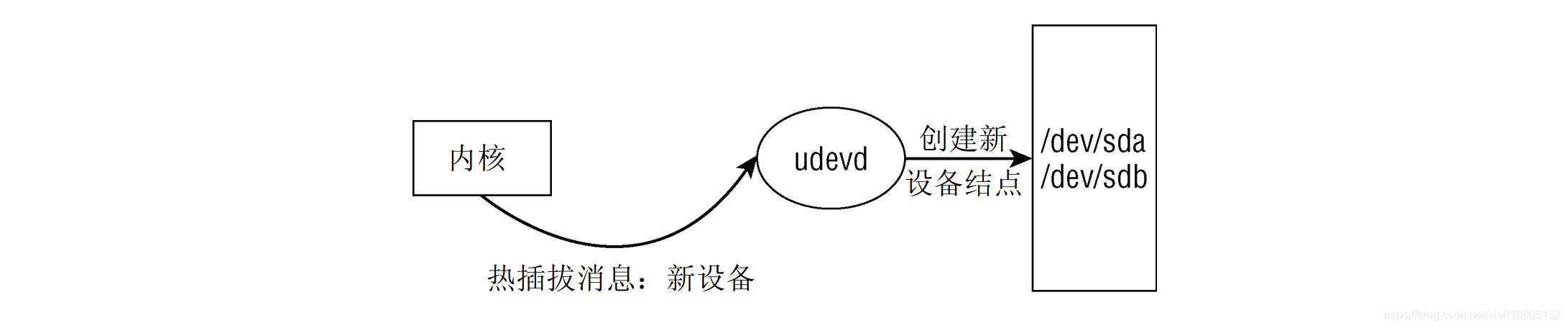

每当内核检测到一个设备时，都会创建一个内核对象kobject，该对象借助sysfs导出到用户层，同时内核向用户空间发送一个热插拔消息，热插拔消息包含了驱动程序为设备分配的主从设备号，udevd守护进程的工作就是监听这些消息。在注册新设备时，会在/dev中创建对应的项

由于引入了udev机制，/dev不再放置到基于磁盘的文件系统中，而是使用tmpfs（内存文件系统），非持久性

使用ioctl进行设备寻址

ioctl可以用于对设备I/O通道进行管理，设置设备的配置选项，它基于ioctl系统调用实现，由内核的sys_ioctl处理

网卡：网卡比较特殊，它没有设备文件，用户必须使用套接字和网卡通信，套接字是一个抽象层，对所有网卡提供一个抽象视图

设备数据库

内核中用于跟踪所有可用设备的数据库是相同的，由于字符设备和块设备都通过唯一的设备号标识

• 每个字符设备表示为struct cdev的实例
• struct genhd用于管理块设备的分区（作用类似于字符设备的cdev）

如下图是内核跟踪所有cdev和genhd实例的方式，有两个全局数组（bdev_map和cdev_map，都是kobj_map结构的实例）用来实现散列表，使用主设备号作为散列键，散列方式是：major % 255（由于很少有设备的主设备号大于255，因此哈希碰撞很少）
