Cesium高级教程-反射水面-反射水面原理

反射水面

反射水面是指实现水面倒影的一种效果，可以让场景的渲染更加接近现实环境，在视觉效果上更容易得到用户的认可。

在这里插入图片描述

原理

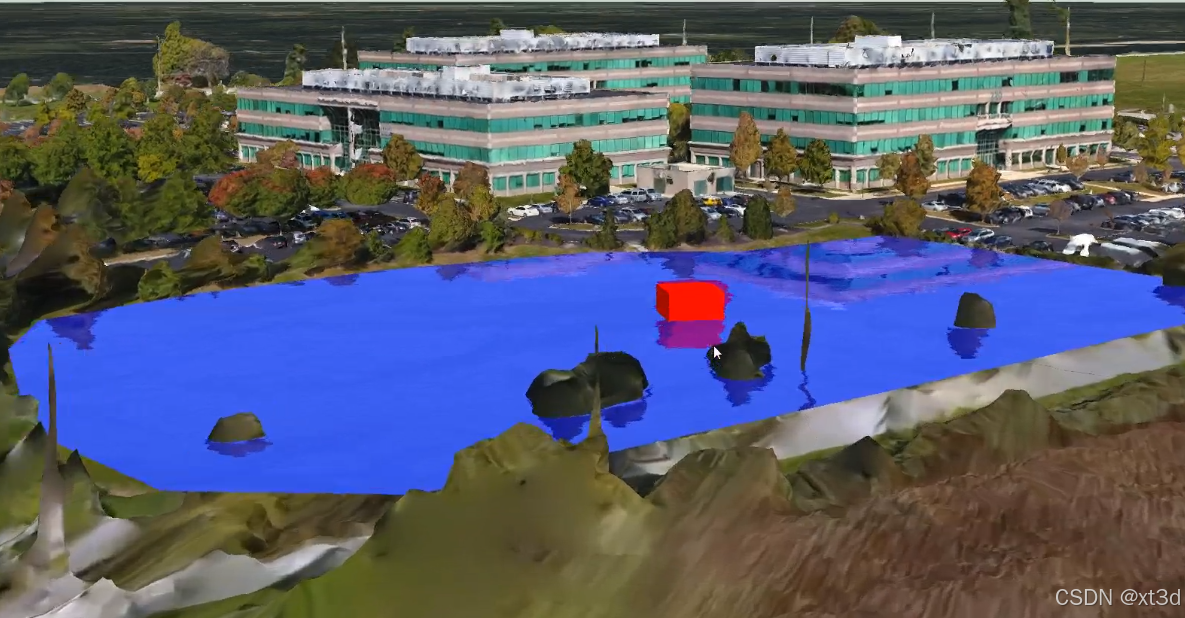

反射水面的原理是根据当前相机计算出反射相机，利用反射相机进行离屏渲染，将渲染的结果作为纹理贴合到水面几何，并加入一些噪声使其更加逼真。

在这里插入图片描述

上面视频为本章最后的实现效果 效果可到官网 xt3d 官网 上查看

离屏渲染相关的知识已在离屏渲染章节介绍过，这里主要的难点是计算反射相机，计算反射相机的方法也很多，这里介绍一个利用反射向量计算的方法。

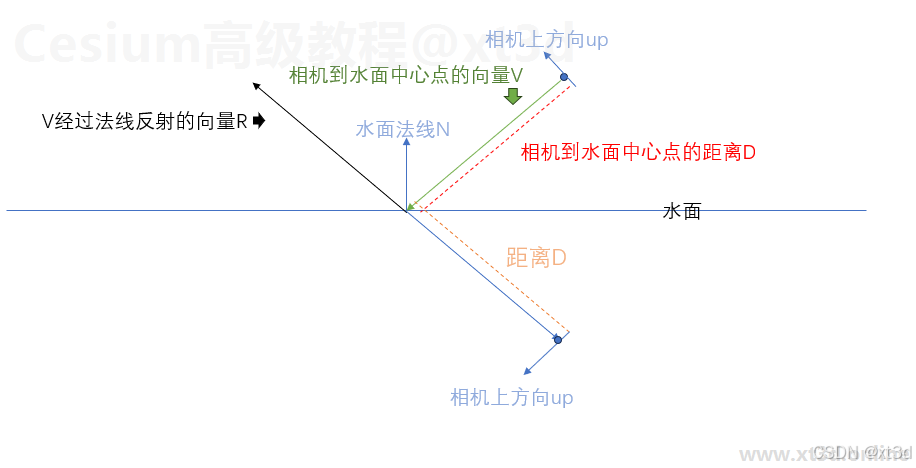

反射向量计算方法的原理： 计算从当前相机位置指向水面中心 O 的向量 V 和距离 D，根据向量 V 和水面法线 N 计算反射向量 R。此时反射相机的位置为：O - D * R，视线方向和上方向可以同理可得。

在这里插入图片描述

更多内容见 Cesium高级教程-教程简介
