Viewer类

一般情况下，我们创建Cesium应用程序都是从new Cesium.Viewer()开始的，Viewer类我们称之为视图容器，可以将其看着一个大容器，承载了Cesium应用的所有内容。

打开Viewer类的源码，可以看到在其构造函数中，先根据外部传入的container参数获取到顶级的容器元素，获取到顶级容器元素后首先在该容器中添加了很多div元素作为Cesium部件的父容器，然后开始创建Cesium的部件对象。

核心部件

首先是创建CesiumWidget部件，这是Cesium中最核心的部件，是三维场景渲染的入口。

//源码文件所在位置 packages\widgets\Source\Viewer\Viewer.js
function Viewer(container, options) {
  ...
  container = getElement(container);
  options = defaultValue(options, defaultValue.EMPTY_OBJECT);
  ...
  const viewerContainer = document.createElement("div");
  viewerContainer.className = "cesium-viewer";
  container.appendChild(viewerContainer);

  // Cesium widget container
  const cesiumWidgetContainer = document.createElement("div");
  cesiumWidgetContainer.className = "cesium-viewer-cesiumWidgetContainer";
  viewerContainer.appendChild(cesiumWidgetContainer);

  // Bottom container
  const bottomContainer = document.createElement("div");
  bottomContainer.className = "cesium-viewer-bottom";

  viewerContainer.appendChild(bottomContainer);

  const scene3DOnly = defaultValue(options.scene3DOnly, false);

  ...

  // Cesium widget
  const cesiumWidget = new CesiumWidget(cesiumWidgetContainer, {
    baseLayer:
      (createBaseLayerPicker &&
        defined(options.selectedImageryProviderViewModel)) ||
      defined(options.baseLayer) ||
      defined(options.imageryProvider)
        ? false
        : undefined,
    clock: clock,
    skyBox: options.skyBox,
    skyAtmosphere: options.skyAtmosphere,
    sceneMode: options.sceneMode,
    ellipsoid: options.ellipsoid,
    mapProjection: options.mapProjection,
    globe: options.globe,
    orderIndependentTranslucency: options.orderIndependentTranslucency,
    contextOptions: options.contextOptions,
    useDefaultRenderLoop: options.useDefaultRenderLoop,
    targetFrameRate: options.targetFrameRate,
    showRenderLoopErrors: options.showRenderLoopErrors,
    useBrowserRecommendedResolution: options.useBrowserRecommendedResolution,
    creditContainer: defined(options.creditContainer)
      ? options.creditContainer
      : bottomContainer,
    creditViewport: options.creditViewport,
    scene3DOnly: scene3DOnly,
    shadows: options.shadows,
    terrainShadows: options.terrainShadows,
    mapMode2D: options.mapMode2D,
    blurActiveElementOnCanvasFocus: options.blurActiveElementOnCanvasFocus,
    requestRenderMode: options.requestRenderMode,
    maximumRenderTimeChange: options.maximumRenderTimeChange,
    depthPlaneEllipsoidOffset: options.depthPlaneEllipsoidOffset,
    msaaSamples: options.msaaSamples,
  });

  let dataSourceCollection = options.dataSources;
  let destroyDataSourceCollection = false;
  if (!defined(dataSourceCollection)) {
    dataSourceCollection = new DataSourceCollection();
    destroyDataSourceCollection = true;
  }

  const scene = cesiumWidget.scene;

  const dataSourceDisplay = new DataSourceDisplay({
    scene: scene,
    dataSourceCollection: dataSourceCollection,
  });

  ...
}

创建完CesiumWidget部件后，从该部件中获取scene场景对象，然后创建默认的数据源集合，数据源集合被绑定到了一个DataSourceDisplay对象上，表示由该DataSourceDisplay来解析默认的数据源集合。

基本部件

除了核心的场景渲染部件(CesiumWidget)外，Cesium还自带很多小部件（比如时间线，搜索框等），在后去到scene根据传入的条件进行各个小部件的创建。

//源码文件所在位置 packages\widgets\Source\Viewer\Viewer.js
function Viewer(container, options) {
  //>>includeStart('debug', pragmas.debug);
  if (!defined(container)) {
    throw new DeveloperError("container is required.");
  }
  //>>includeEnd('debug');

  container = getElement(container);
  ...

  const that = this;

  const viewerContainer = document.createElement("div");
  viewerContainer.className = "cesium-viewer";
  container.appendChild(viewerContainer);

  // Cesium widget container
  const cesiumWidgetContainer = document.createElement("div");
  cesiumWidgetContainer.className = "cesium-viewer-cesiumWidgetContainer";
  viewerContainer.appendChild(cesiumWidgetContainer);

  // Bottom container
  const bottomContainer = document.createElement("div");
  bottomContainer.className = "cesium-viewer-bottom";

  viewerContainer.appendChild(bottomContainer);

  ...

  // Info Box
  let infoBox;
  if (!defined(options.infoBox) || options.infoBox !== false) {
   ...
  }

  // Main Toolbar
  const toolbar = document.createElement("div");
  toolbar.className = "cesium-viewer-toolbar";
  viewerContainer.appendChild(toolbar);

  // Geocoder
  let geocoder;
  if (!defined(options.geocoder) || options.geocoder !== false) {
   ...
  }

  // HomeButton
  let homeButton;
  if (!defined(options.homeButton) || options.homeButton !== false) {
   ...
  }

  ...
  let sceneModePicker;
  if (
    !scene3DOnly &&
    (!defined(options.sceneModePicker) || options.sceneModePicker !== false)
  ) {
    sceneModePicker = new SceneModePicker(toolbar, scene);
  }

  let projectionPicker;
  if (options.projectionPicker) {
    projectionPicker = new ProjectionPicker(toolbar, scene);
  }

  // BaseLayerPicker
  let baseLayerPicker;
  let baseLayerPickerDropDown;
  if (createBaseLayerPicker) {
    ...
  }

  // These need to be set after the BaseLayerPicker is created in order to take effect
  if (defined(options.baseLayer) && options.baseLayer !== false) {
    ...
  }

  if (defined(options.terrainProvider)) {
   ...
  }

   ...
  // Navigation Help Button
  let navigationHelpButton;
  if (
    !defined(options.navigationHelpButton) ||
    options.navigationHelpButton !== false
  ) {
   ...
  }

  // Animation
  let animation;
  if (!defined(options.animation) || options.animation !== false) {
   ...
  }

  // Timeline
  let timeline;
  if (!defined(options.timeline) || options.timeline !== false) {
   ...
  }

  // Fullscreen
  let fullscreenButton;
  let fullscreenSubscription;
  let fullscreenContainer;
  if (
    !defined(options.fullscreenButton) ||
    options.fullscreenButton !== false
  ) {
    ...
  }

 ...
}

初始化各种部件以后，还为场景注册了默认的一些事件，比如单击实体进行选择，双击实体进行视角追踪。

//源码文件所在位置 packages\widgets\Source\Viewer\Viewer.js
function Viewer(container, options) {
  ...
 // Subscribe to left clicks and zoom to the picked object.
  function pickAndTrackObject(e) {
   ...
  }

  function pickAndSelectObject(e) {
   ...
  }

  cesiumWidget.screenSpaceEventHandler.setInputAction(
    pickAndSelectObject,
    ScreenSpaceEventType.LEFT_CLICK,
  );
  cesiumWidget.screenSpaceEventHandler.setInputAction(
    pickAndTrackObject,
    ScreenSpaceEventType.LEFT_DOUBLE_CLICK,
  );
}

CesiumWidget 类

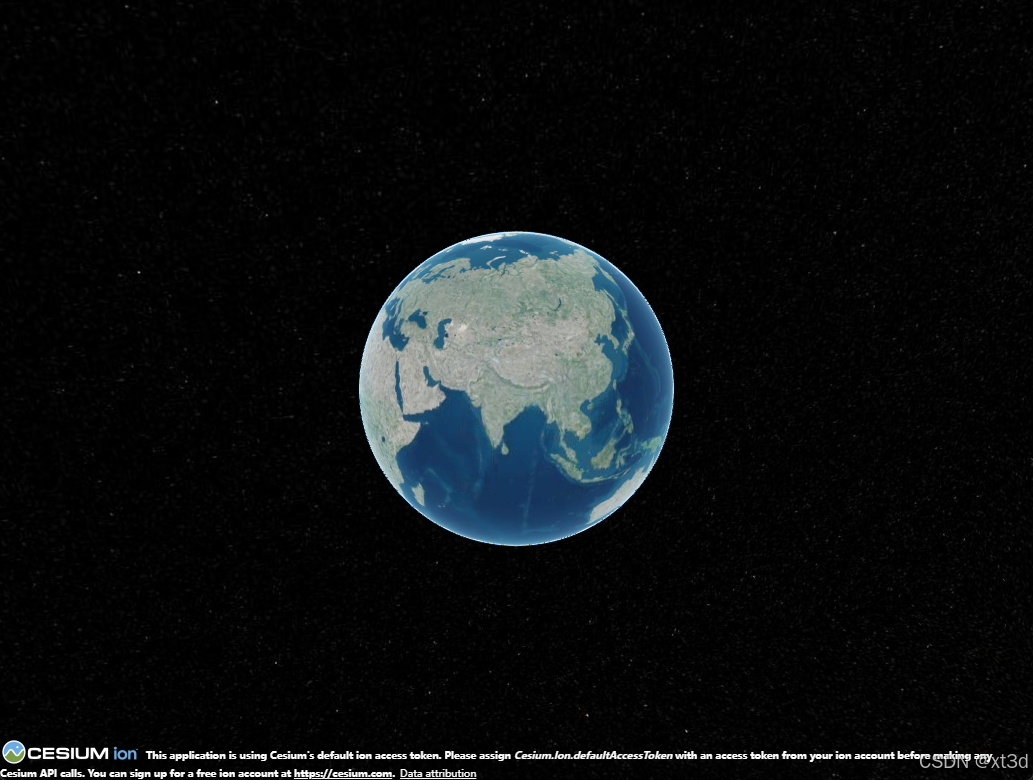

大多数情况下，我们会使用new Cesium.Viewer()作为Cesium应用程序的入口，但是其实new Cesium.CesiumWidget()也能作为Cesium应用程序的入口，比如我们编写以下代码，也能创建出一个三维应用。

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Cesium高级教程</title>
    <script src="https://cesium.com/downloads/cesiumjs/releases/1.122/Build/Cesium/Cesium.js"></script>
    <link rel="stylesheet" href="https://cesium.com/downloads/cesiumjs/releases/1.122/Build/Cesium/Widgets/widgets.css">
    <style>
        html,
        body,
        #cesiumContainer {
            overflow: hidden;
            height: 100%;
            width: 100%;
            padding: 0px;
            margin: 0px;
        }
    </style>
</head>

<body>
    <div id="cesiumContainer"></div>
</body>

<script id="cesiumScript">
    let cesiumWidget=new Cesium.CesiumWidget("cesiumContainer");
</script>
</html>

这是因为从部件（组件）的层面上来说，Cesium将其框架内容分为了两大类，分别为渲染引擎部件和页面部件，渲染引擎部件主要就是CesiumWidget，而页面部件就是页面上的那些小控件，比如时间线、搜索框等，而Viewer视图容器则是这两种部件的一个容器。

渲染引擎部件主要负责三维场景的渲染，可以独立于页面部件进行使用。而大多数页面部件则依赖于渲染引擎部件，必须在渲染引擎部件初始化后才能创建。当然绝大部分情况下，我们不会选择单独使用渲染引擎部件，因为这只是Cesium框架的一种模块解耦设计，使用完整的框架功能，还是选择使用new Cesium.Viewer()作为程序入口。

更多内容见 Cesium高级教程-教程简介
