多模态大模型识别边界框实践—股票K线图启明之星形态

写在前面

YOLO系列模型实现了对现实世界广泛物体的边界框识别，最新的开源多模态大模型(MLLM)/视觉语言模型(VLM)宣称能够给出特定物体的边界框坐标。笔者测试了一些常规图片并询问MLLM图中常见物体，如动物、车辆等，基本都能识别出来，给出物体之间大致的位置关系。

不同于YOLO单薄的模型层，MLLM的vision encoder的transformer层通常较厚，且较好地对齐了大模型LLM的token表达，因此对复杂的图形或人为定义图形，可能存在潜在的识别定位能力，如果猜测成立，后面必将产生许多非常有意思的应用。

捕获启明之星

老股民都知道股市行情里的K线图，K线图里的启明之星(又称早晨之星、黎明之心、希望之星)正如字面含义一般给人光明之感。哪些股票在忍受着黎明前的黑暗，哪些看到了上涨的曙光，从过往到近期的股价表现，你需要一双阅遍千股的眼睛。现在我们用多模态大模型打造这双慧眼，从繁杂的K线图中找到最亮的启明之星。

笔者根据某股一个月内的股价信息构造了K线图形态数据，看微调后的MLLM能不能捕获启明之星。

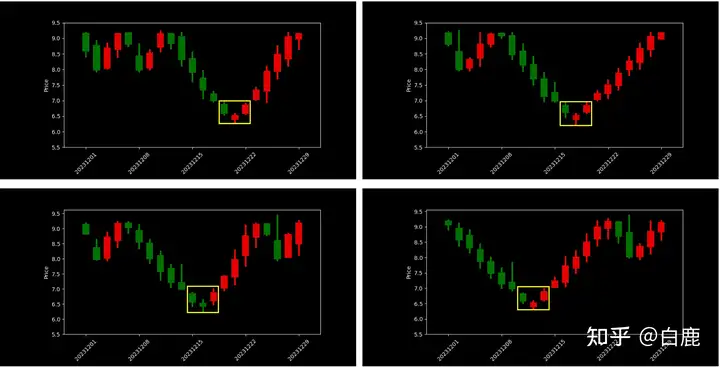

图 MLLM识别启明之星形态-黄色边界框内

显然，MLLM能干这活。

图片尺寸与边界框识别

从事后诸葛亮的角度看，一开始的时候，笔者测试众多MLLM，要么只能输出图形的大致方位或位置的比例关系，要么输出的边界框坐标错的离谱，驴唇不对马嘴，始终不能给出准确的边界框坐标。

笔者重新审视了一般开源MLLM的视觉编码过程：在InternVL2多模态大模型的图片编码过程中，一张图片选择最佳的预定义切割比例成小patch，分辨率不满足ViT要求大小的会适当变形拉伸至其倍数（有些MLLM是填充token至其倍数），再加上原图缩小的比例图，共同输入vision encoder作为图片特征信息。

可以发现，原图和小patch拼接回去的图片已经不一样了，意味着MLLM看到的图片与原图有一点点形变上的不同，因此MLLM输出的边界框坐标相比原图产生了位移，这是导致边界框坐标不准确的根本原因之一。

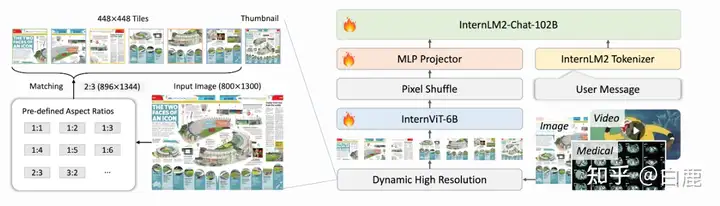

InternVL2 图片编码过程（论文地址：https://arxiv.org/pdf/2404.16821）

第二代的MLLM通常支持任意长宽比或分辨率，对于MLLM推理普通图片和定性描述prompt来说，图片尺寸是否严格符合ViT要求大小的倍数并不重要，例如图片中的一头熊，即便稍微拉伸变形，
