通过使用Directons组件来计算两点或多点之间的路线,在地图上添加出行路线并显示逐步说明。本节主要是讲解如何添加使用Directons组件,自定义布局让组件面板显示在屏幕左边,与地图窗口分两栏显示。自定义自己发布的网络分析服务来代替默认的路线服务。
需要准备的是:
* Adobe Flash Builder 4.5.1及以上
* ArcGIS API for Flex 3.2及以上
步骤:
1 在FB中,创建一个新工程,添加API库和esri命名空间
2 添加底图代码,设置好空间参考和初始显示范围
提示:ArcGISTiledMapServiceLayer.url默认就有一个地址,http://server.arcgisonline.com/ArcGIS/rest/services/World_Topo_Map/MapServer
3 设置页面布局
4 添加Directions 组件
提示:示例中使用的网络分析服务URL地址是引用了ArcGIS Online上面的一个服务,功能限制在San Diego这个城市的区域范围。如果想扩大处理的区域范围,可以是:(1)使用ArcGIS Online上面的World Network Analysis;(2)使用自己发布的arcgis 网络分析服务
5 保存运行
6 输入起点和终点的地址位置,也可能通过地图选点。如下图所示界面:
需要准备的是:
* Adobe Flash Builder 4.5.1及以上
* ArcGIS API for Flex 3.2及以上
步骤:
1 在FB中,创建一个新工程,添加API库和esri命名空间
2 添加底图代码,设置好空间参考和初始显示范围
<s:Application
xmlns:fx="http://ns.adobe.com/mxml/2009"
xmlns:s="library://ns.adobe.com/flex/spark"
xmlns:esri="http://www.esri.com/2008/ags">
<esri:Map id="map">
<esri:extent>
<esri:WebMercatorExtent xmin="-13055785" ymin="3848161" xmax="-13025898"
ymax="3866239" spatialReference="{new SpatialReference(102100)}"/>
</esri:extent>
<esri:ArcGISTiledMapServiceLayer/>
</esri:Map>
</s:Application>
提示:ArcGISTiledMapServiceLayer.url默认就有一个地址,http://server.arcgisonline.com/ArcGIS/rest/services/World_Topo_Map/MapServer
3 设置页面布局
<?xml version="1.0" encoding="utf-8"?>
<s:Application xmlns:fx="http://ns.adobe.com/mxml/2009"
xmlns:s="library://ns.adobe.com/flex/spark"
xmlns:esri="http://www.esri.com/2008/ags"
<s:layout>
<s:HorizontalLayout paddingLeft="2"/>
</s:layout>
<esri:Map id="map">
<esri:extent>
...
4 添加Directions 组件
提示:示例中使用的网络分析服务URL地址是引用了ArcGIS Online上面的一个服务,功能限制在San Diego这个城市的区域范围。如果想扩大处理的区域范围,可以是:(1)使用ArcGIS Online上面的World Network Analysis;(2)使用自己发布的arcgis 网络分析服务
...
<s:layout>
<s:HorizontalLayout paddingLeft="2"/>
</s:layout>
<esri:Directions width="320" height="100%"
map="{map}"
url="http://sampleserver6.arcgisonline.com/arcgis/rest/services/NetworkAnalysis/SanDiego/NAServer/Route"/>
<esri:Map id="map">
<esri:extent>
...
5 保存运行

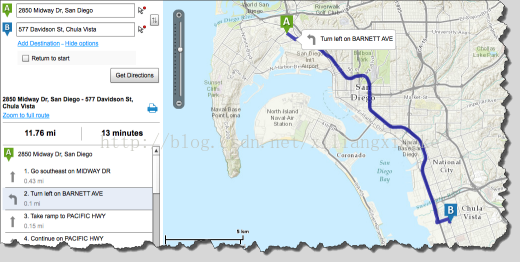

6 输入起点和终点的地址位置,也可能通过地图选点。如下图所示界面:
点击进行计算后结果显示在地图上,如下图所示
