在触发器工作时需引入一个时钟控制端CP, 在只有CP端有时钟控制信号的有效作用下, 触发器输出状态才允许按一定的工作节拍进行变化,这种具有时钟控制的触发器称为同步触发器,也称为钟控触发器。
~~~~
JK触发器就是同步触发器。
JK触发器可分为 同步JK触发器、 主从型 JK触发器

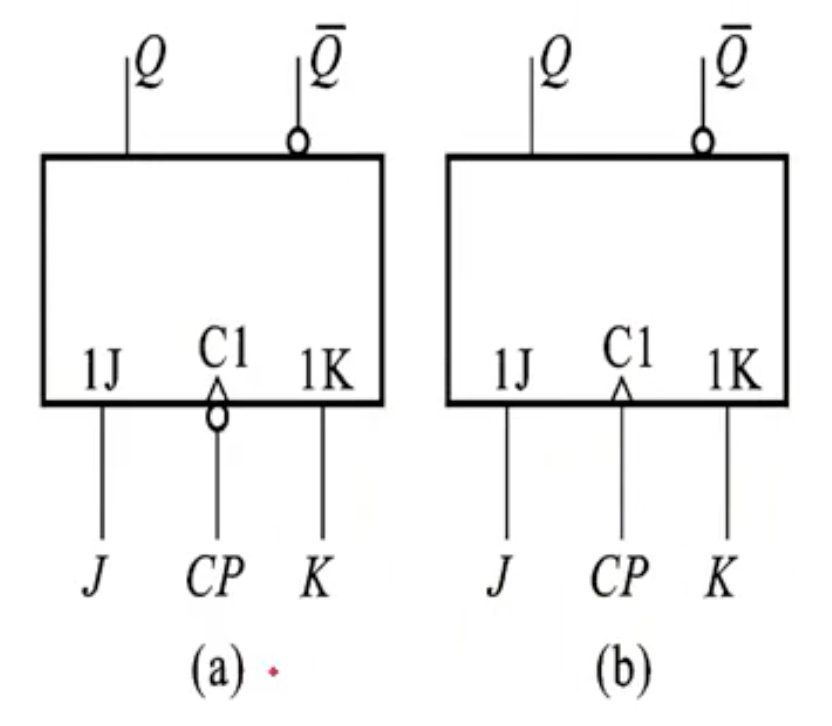

以下看一个示意图
注意: 图(a) 中CP连接 上方有一个 o 圆圈, 表示下降沿触发, 图 (b)没有o 圆圈的表示上升沿触发。
也就是说时钟 CP在下降沿 或上升沿有效。
~~~~
JK触发器就是同步触发器。
JK触发器可分为 同步JK触发器、 主从型 JK触发器
以下看一个示意图
注意: 图(a) 中CP连接 上方有一个 o 圆圈, 表示下降沿触发, 图 (b)没有o 圆圈的表示上升沿触发。
也就是说时钟 CP在下降沿 或上升沿有效。
