散点图又叫做散布图。在质量控制中它是用来显示两种质量数据之间关系的一种图形。
散点图的绘制方法
1. 收集数据, 要成对地收集两种质量数据, 数据不得过少, 一般应大于9组。

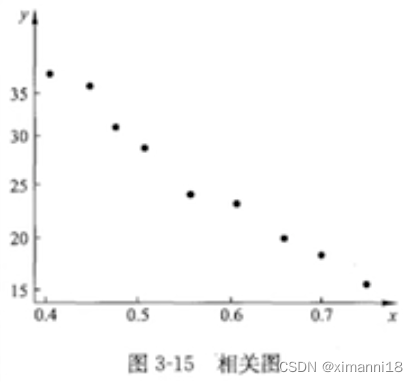

2. 绘制散点图。如下图所示, 一般x轴用来代表原因的量或易控制的量,
y轴用来代表结果的量或不易控制的量。

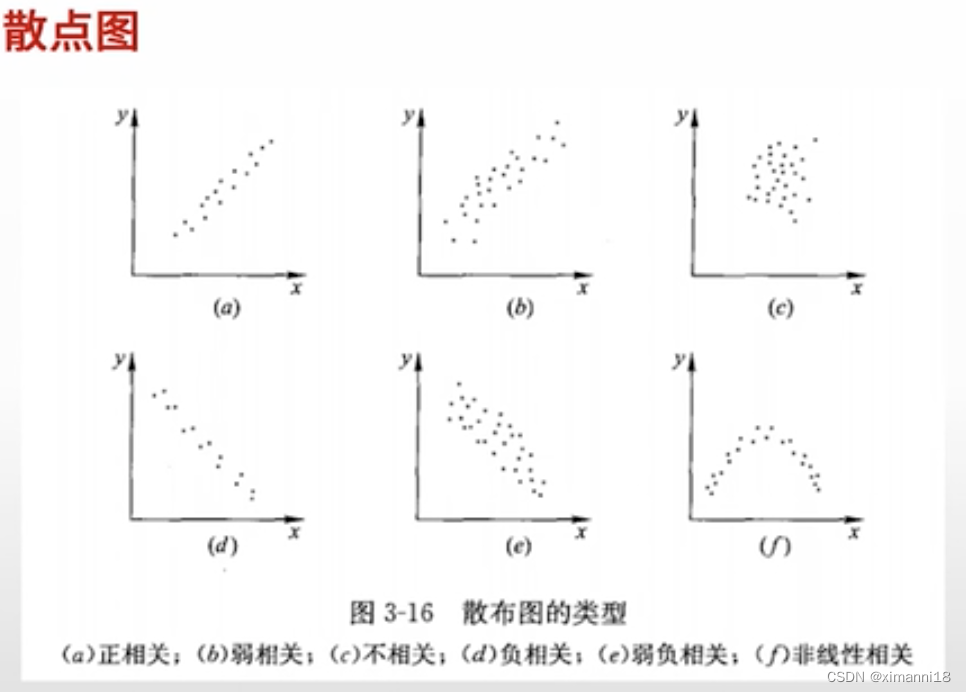

3. 散点图的观察与分析
(1)正相关
(2)弱相关
(3)不相关
(4)负相关
(5)弱负相关
(6)非线性相关
