X64汇编概论

X64处理器

X64处理器特点
X64处理器包括Intel 64和AMD64处理器家族。X64是X86指令集的64位扩展。1999年AMD率先推出AMD64位处理器，同年Intel退出IA64位处理器。2001年Intel推出第一个使用X64的英特尔处理器Xeon（至强），随后是一系列其他处理器，包括Core i5和Core i7处理器。AMD使用X64处理器如Opteron（皓龙）和Athlon（速龙）。

X64处理器有一些基本特点：

X64处理器与x86指令集向后兼容。

X64处理器地址是64位长，允许虚拟地址空间的大小为264个字节。在当前芯片中只使用低48位。地址范围从 0x000'00000000 至 0x7FF'FFFFFFFF 的8 TB 用于用户空间，范围从 0xFFFF0800'00000000 至 0xFFFFFFFF'FFFFFFFF 的 248 TB 的部分用于系统空间。

X64处理器可以使用64位通用寄存器，允许指令具有64位整数操作数。

X64处理器比x86多使用8个通用寄存器。r8、r9、r10、r11、r12、r13、r14、r15。

X64处理器使用一个48位的物理地址空间，支持最多256 TB的RAM寻址空间。

Intel的另一个64位体系结构IA-64（安腾Ita-nium）。IA-64指令集与X86和X64完全不同。Ita-nium 处理器通常用于高性能的数据库和网络服务器。

X86、X64、IA64处理器的区别
X64是X86的64位扩展，内存寻址空间由4GB扩展到48位（目前只用到48位）256TB寻址空间。

IA64的历史早于X64，最初由Intel和惠普于1990年联合推出。由于IA64不与32位兼容，所以没有受到重视。而后为了日益扩张的计算需求，Intel重新将IA64拿出来，发布了安腾系列服务器CPU。IA64是一种崭新的系统，和x86架构完全没有相似性，不应该把它与X86或X64混淆。基于IA64处理器架构的服务器具有64位运算能力、64位寻址空间和64位数据通路，突破了传统IA32架构的许多限制，在数据的处理能力，系统的稳定性、安全性、可用性、可管理性等方面获得了突破性的提高。它是Intel自推出32位微处理器以来，在高性能计算机领域的又一座里程碑。

X64和IA64处理器都能够运行64位操作系统和应用程序，但是区别在于：X64架构基于X86，是为了让X86架构CPU兼容64位计算而产生的技术。X64架构的设计是采用直接简单的方法将目前的X86指令集扩展。这个方法与当初的由16位扩展至32位的情形很相似。优点在于用户可以自行选择X86平台或X64平台，兼容性高。IA64则是原生的纯64位计算处理器，并且与X86指令不兼容。如果想要执行X86指令需要硬件虚拟化支持，而且效率不高。优点在于IA64架构体系将拥有64位内存寻址能力，能够支持更大的内存寻址空间。并且由于架构的改变，性能比起X64的64位兼容模式更高更强。所以，IA64操作系统也是比较少见的，由于只能在Intel安腾系列处理器及AMD部分服务器处理器运行，所以主流市场并不常见。而且，这些IA64架构处理器也不能够使用X64操作系统。而X64处理器则可以自由选择X86或是X64操作系统。

64位操作模式
不支持16位实模式

X64处理器当以本机64位模式运行时，不再支持16位实模式或虚拟8086模式。与早期版本的Windows不同，64位Windows没有利用处理器切换到DOS虚拟机虚拟8086模式的功能。Windows （Win16）和DOS系统下的16位应用程序不可以运行在64位Windows上。

兼容模式

Intel 64架构引入了一种名为IA-32e的新模式，从技术上讲，它包含两个子模式，即兼容性模式和64位模式。

在兼容模式下运行时，现有的32位应用程序可以正常运行，不需要重新编译。

64位模式

在64位模式下，处理器运行使用64位线性地址空间的应用程序。这是64位Microsoft Windows的本机模式。此模式启用64位指令操作数。

64位寄存器

X64处理器寄存器概述

X64通用寄存器

指令指针寄存器和段寄存器

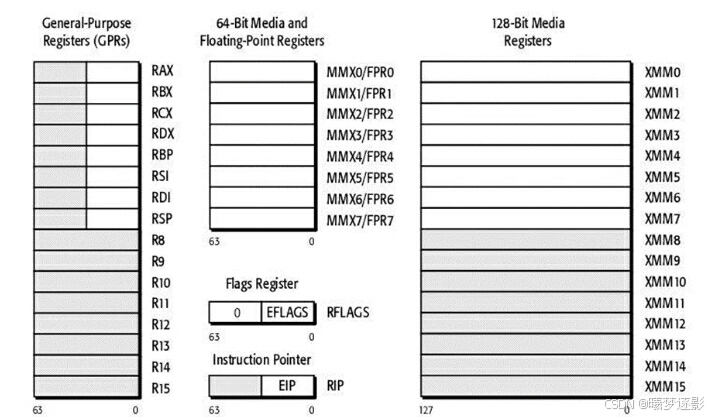

X64处理器寄存器概述
摘抄自：AMD技术开发手册，AMD寄存器

在寄存器方面，以下是64位处理器与32位处理器最重要的的区别：

X64处理器拥有16个64位通用寄存器， 32位处理器只有8个通用寄存器。X64处理器增加了R8、R9、R10、R11、R12、R13、R14、R15 8个通用寄存器，并且新寄存器从r8到r15，可以在各种位范围内访问，如：r8（qword），r8d（dword），r8w（字），r8b（低字节）。

X64处理器拥有8个80位浮点寄存器，与32位X86处理器相同。

X64处理器拥有64位标志寄存器RFLAGS（实际只使用了低32位），功用与32位处理器相同。

X64处理器拥有一个名为RIP的64位指令指针寄存器。

X64处理器拥有8个64位MMX寄存器。

X64处理器拥有16个128位XMM寄存器，在32位处理器中只有8个XMM寄存器。

X64通用寄存器
通用寄存器通常用于执行逻辑算术运算、数据移动。X64通用寄存器可以访问8-bit、16-bit、32-bit或 64位操作数（用于64位操作数时带有特殊 prefix指令前缀）。

64位模式下，默认操作数的大小是32位，有八个（EAX、EBX、ECX、EDX、ESI、EDI、ESP、EBP）通用寄存器。但是，通过在每个指令中添加REX（寄存器扩展）前缀，操作数可以是64位，总共有16个通用寄存器可用，增加了从R8到R15 8个编号寄存器。

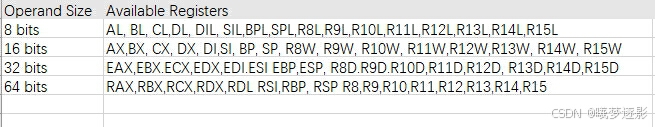

X64处理器可以使用的8位、16位、32位和64位通用寄存器

X64寄存器

在64位模式下，一条指令不能同时访问两个高字节寄存器，比如AH、BH、和DH。

同时，SI、DI、BP、SP新增了字节寄存器：SIL、DIL、BPL、SPL。

在64位模式下，32位EFLAGS寄存器被64位RFLAGS寄存器替换。两个寄存器共享相同的低32位，不使用RFLAGS的高32位。

32位模式和64位模式下的状态标志是相同的。

指令指针寄存器和段寄存器
RIP指令指针寄存器

X64处理器的指令指针寄存器RIP为64位寄存器，用于指令寻址，相当于X86-32的EIP。

但与X86-32的EIP又有所不同。X86-32 EIP是不可直接访问的，如mov eax,eip是错的，但在x86-64位下却可以，如 mov rax,qword ptr [rip+100]是对的。而且，它除了是个指令指针寄存器外，也是个“数据基地址”寄存器，有此可见，它现在是身兼两职！

为什么在X86-64位下可以用rip做访问数据的基地址呢？这是因为在X86-64下，段寄存器已经不再用于寻址了。

X64段寄存器

X86-64下的DS、ES、CS、SS都没有实际意义了，也就是说，它们不再参与地址计算，只是为了兼容X86-32。FS、GS还是参与地址计算，它们两个和X86-32的意义相同，用于访问特定的内存。

X86-64位下CS记录属性，FS、GS记录基址。其他段寄存器会被忽略。它们的存在只是为了向后兼容

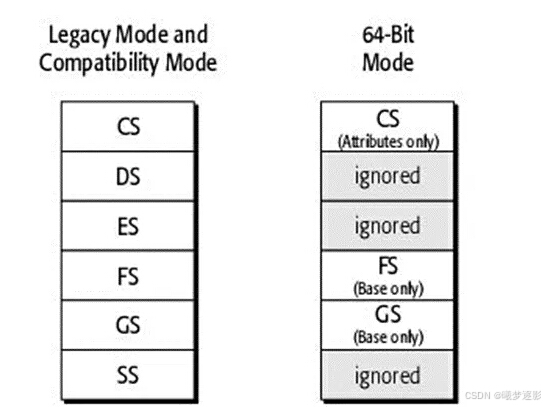

X64段寄存器

此外，需要特别提醒。64位程序不再支持内联汇编，可以将内联汇编改成内联函数的形式实现。

这边使用X64dbg调试函数：MessageBox

64位程序采用寄存器传参。MessageBox函数调用分别使用rcx、rdx、r8、r9传递参数。接着调用ExitProcess函数时，使用rcx寄存器传递参数。

1．64位程序不再需要说明支持指令集和内存模型以及调用约定。

2．64位程序的函数声明不再需要说明参数。

3．64位程序不再需要指定程序入口点。

64位调用约定和堆栈

调用约定
在32位程序中，每种编程语言和操作系统都有自己的调用约定。在64位程序中统一使用FASTCALL作为调用约定。

64位堆栈空间

FASTCALL调用约定意为快速调用约定，优先使用RCX、RDX、R8、R9  4个寄存器传递参数，如果不够，其余参数仍然使用堆栈传参。这意味着它使用寄存器传递前4个参数（然后是堆栈）。因此，堆栈帧由以下组成：堆栈参数，寄存器参数，返回地址（是qword）和局部变量，假设参数寄存器是堆栈帧的一部分，也清楚的表明，任何调用另一个子程序的函数都必须初始化堆栈，为这四个寄存器提供空间，即使传递给子程序的参数小于4。堆栈指针的初始化仅在函数的序言中完成，它必须足够大，以容纳传递给子程序的所有参数，并且被调用者始终有责任清理堆栈。

现在，了解堆栈帧中如何提供空间的最重要的事情是堆栈必须是16字节对齐的。实际上，返回地址必须与16个字节128位对齐。因此，堆栈空间总是类似于16n + 8，其中n取决于参数的数量，8为补齐8个字节后形成16个字节对齐。

FASTCALL调用约定基本特征：

1．调用指令从RSP（堆栈指针）寄存器中减去8，因为地址是64位长。

2．传递给过程的前四个参数放在RCX、RDX、R8和R9寄存器中。按这个顺序，如果只传递一个参数，它将被放置在RCX中。如果有第二个参数，它会放在RDX中，等等。按RCX、RDX、R8、R9的排列顺序压入参数堆栈。

3．调用者的职责是在运行时分配至少32字节的影子空间，以便调用的过程可以选择在此区域保存寄存器参数。

4．当调用子程序时，堆栈指针（RSP）必须在16字节边界上对齐（16的倍数）。调用指令在堆栈上压入一个8字节的返回地址，因此调用程序必须从堆栈指针中减去8，加上它已经为隐藏参数保留32个字节（4个8字节的64位寄存器），一共40个字节。我们将很快在示例程序中展示如何实现这一点。

 堆栈指针
在 64 位模式，堆栈指针为 64 位。堆栈大小不是像兼容模式或传统模式中那样靠 SS 段描述符中的某位来控制，也不通过指令前缀来指示。

对隐式堆栈引用将忽略地址大小的指示。除远分支以外，所有隐式引用 RSP 的指令在64 位模式下缺省为 64 位操作数。

影响到的指令包括：PUSH、POP、PUSHF、POPF、ENTER和LEAVE。使用这些指令在 64 位模式下将不可能产生 32 位堆栈值的压栈和出栈。如果使用 66H操作数前缀，将支持 16 位的压栈和出栈。

当寄存器 RAX－RSP 被用作操作数的时候，64 位模式缺省的操作尺寸无需 REX 前缀作为这些指令的先导。如果是 R8‐R15 作为操作数，则 REX 依然是需要的。这是因为前缀在访问新扩展寄存器中是需要的。

X64寻址

64位模式下的地址计算
在 64 位模式（如果没有地址大小的转变），有效地址计算的大小是 64 位。一个有效地址计算使用一个 64 位的基地址和索引寄存器以及符号扩展变换成 64 位。例如[rax+rsi*TYPE table+1]。

对于 64 位模式下平面地址空间，线性地址等同于有效地址。在使用 FS 和 GS 段的非 0为基地址的事务中，这个规则不被使用。在 64 位模式下，有效地址成分被加进来，并且有效地址在加 64 位基地址之前被缩短。地址映射模式在 64 位模式时，基地址从不会被缩短。

在 IA‐32e 模式下，指令指针被扩展到 64 位来支持 64 位代码偏移。64 位指令指针在调用中将值赋给 RIP。

通常，替换和直接在 64 位模式下不被扩展到 64 位。它们在有效地址计算中依然被限制在 32 位和符号扩展。然而，在 64 位模式提供了 MOV 指令的 64 位替换和直接形式的支持。

所有的在 IA‐32e 模式下的 16 位和 32 位地址计算用 0 扩展来形成 64 位地址。地址计算的是缩短到当前模式的有效地址宽度，就像地址宽度前缀的指定那样。其结果是用 0 扩展得到完全的 64 位地址宽度。因为这个，16 位和 32 位应用程序运行在兼容模式只能存取 64位模式有效地址的低 4GB。同样，在 64 位模式产生一个 32 位地址只能访问 64 位模式有效地址的低 4GB。

IA-32e模式

IA-32e是IA-32模式的扩展，它是一种状态，其内核为64位，用户可以是32位，也可以是64位。

当在64位CPU中安装32位操作系统时，内核和用户都是32位的，这种状态叫做Legacy模式。

IA-32e模式的几个特性：

强制平坦段：段基址不可随意设置，不再兼容16位模式。

不支持任务切换：取消了TSS任务切换。

取消了虚拟8086模式和实模式切换。

强制平坦段

在x64模式下，段描述符已经不再描述段的基址和界限（除了FS和GS），因此把这种机制叫做强制平坦段。

对于x64模式的gdt表来说，段描述符比x86系统少了很多，这是因为x64将侧重点放在了页保护而不是段保护。

关于64位段描述符的具体结构可以参考Intel开发手册卷3。下图为X64段描述符。其中，L位为0表示兼容模式（x86模式），为1则表示x64模式。

X64段描述符

 X64段描述符

任务切换

在IA-32e模式下，TSS段描述符扩展到128位，用于满足寻址要求（普通段寄存器不再需要基址和界限）。

TSS段描述符不用来进行任务切换，而是主要保存一堆RSP的备用指针（当3环和0环发生任务切换时）。

FS / GS

在x64系统中，当处于0环时，FS不再指向KPCR，而是由GS指向KPCR，在3环时GS指向TEB。

中断门

x64不再支持调用门、陷阱门、任务门，一律只支持中断门。中断门描述符。

模式切换

中断：只使用一张IDT表，内核可以根据栈上的CS判断先前模式。

系统调用

只使用一张SSDT表。64位程序通过syscall进入内核。32位程序在ring3转入x64模式再进入内核。

32位程序进内核：32位程序在进入内核前，会先将环境转换成x64模式。

64位程序进内核：64位程序进内核的方式则要简单得多，直接调用syscall指令。

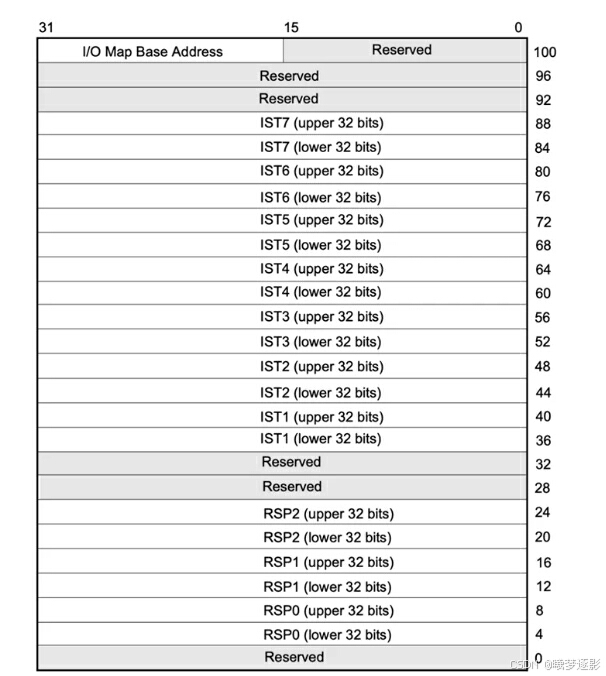

任务段：

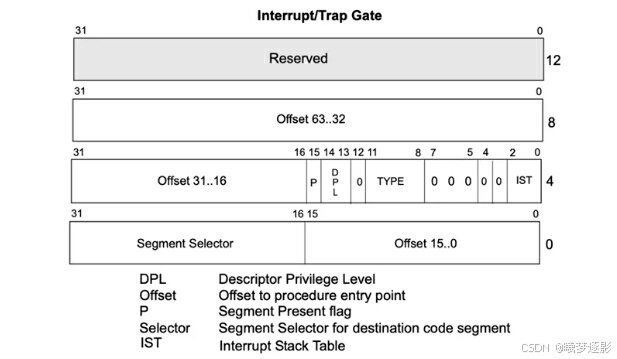

中断门描述符：

规范寻址

一个规范形式的地址有64位， 0~63 位，IA‐32e 模式定义一个 64 位的线性地址，但实现的时候支持的位数要少些。第一个具有64 位扩展技术的 IA‐32e 结构的处理器将支持 48 位线性地址。这意味着规范的地址必须将位63 到位 48 全填 0 或全填 1，填 0 还是填 1 要看位 47 是 0 还是 1。

X64完结
