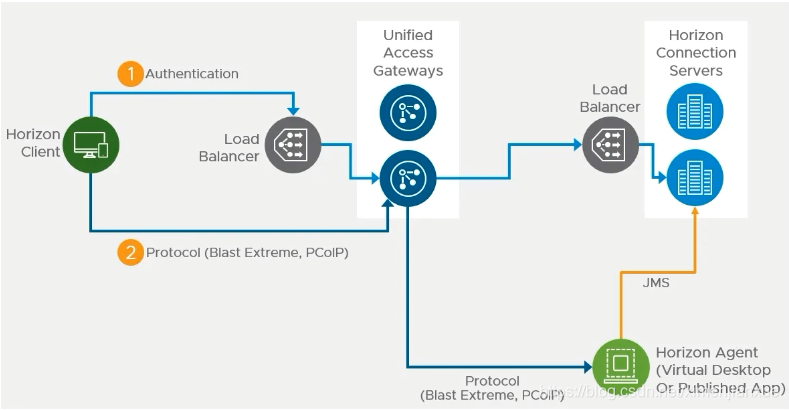

UAG工作流程

在这里插入图片描述

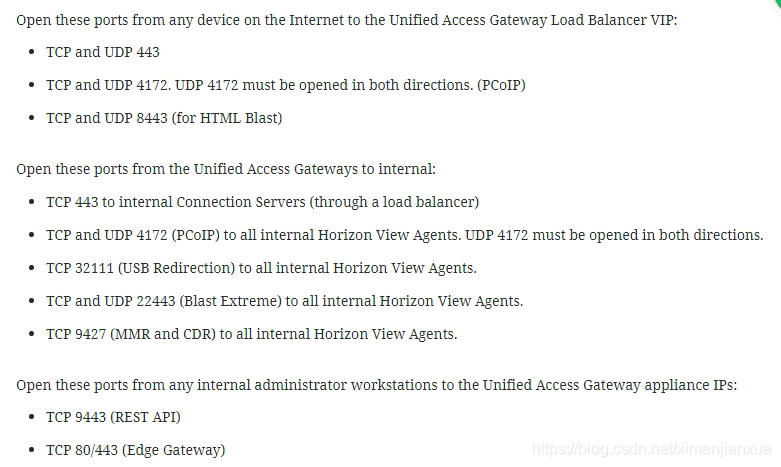

端口情况：

DaaS环境UAG故障诊断

UAG又称为 Access point，当访问桌面出现故障时，需要从Tenant设备控制台收集VMware Unified Access Gateway的诊断日志。

1）ssh账户root登录到TA（ tenant appliance）
2）从TA收集UAG的日志：

curl -k -o /tmp/Access_point_logs.zip -u ‘admin:’ https://Access_Point_IP_address:9443/rest/v1/monitor/support-archive

eg：
curl -k -o /tmp/Access_Point_logs.zip -u ‘admin:test1!’ https://169.254.1.10:9443/rest/v1/monitor/support-archive //169.254.1.10 是backbone IP

注意： 对于单一NIC类型的VMware Unified Access Gateway部署，请使用管理IP地址。

3)收集日志后，可使用winSCP连接到租户设备将日志下载
4）如果想看详细的信息，开启 Debug日志：
cd /opt/vmware/gateway/conf
vi log4j-esmanager.properties

修改log4j.logger.com .vmware=info,default为log4j.logger.com .vmware=debug,default
5）完成后，重启服务：supervisorctl restart esmanager

其他管理记录

1）会话查看

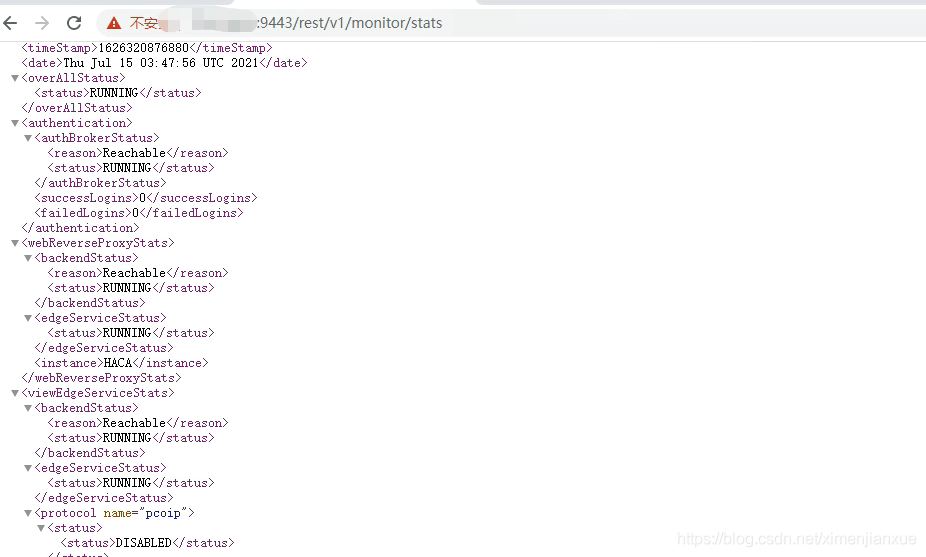

Horizon 会话连接情况查看，浏览器输入：https://uag_ip:9443/rest/v1/monitor/stats
在这里插入图片描述

2）UAG配置静态地址

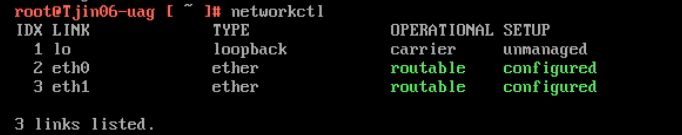

执行：networkctl
在这里插入图片描述
为eth0创建一个网络配置文件* .network，执行：

cat > /etc/systemd/network/10-static-en.network << "EOF"

[Match]
Name=eth0

[Network]
Address=198.51.0.2/24
Gateway=198.51.0.1
#Domains=
DHCP=no

[Address]
##RouteMetric=1024

[DHCP]
UseDNS=false
ClientIdentifier=mac
EOF

chmod 644 10-static-en.network
systemctl restart systemd-networkd

配置文件语法参考：systemd.network 语法,以下是一个配置文件示例：

[Match]
Name=eth0
MACAddress=01:23:45:67:89:ab 00-11-22-33-44-55
Type=ether  ##或者是loopback, wlan, wwan
#Host=

[Link]
#MACAddress=
MTUBytes=

[Network]
Address=198.51.0.2/24
Gateway=198.51.0.1
#Domains=
DHCP=no  ##默认为no，yes,ipv4,ipv6
DHCPServer=yes|no ##启用后，在DHCP配置段里配置相关信息
DefaultRouteOnDevice=true|false  #true默认的路由会绑定到该接口上，默认为false；尤其用于点对点路由时，等效于ip route add default dev veth99或增加[Route]段络配置Gateway=0.0.0.0；
DNS=111.222.333.444:9953%ifname\#example.cn  ##端口可选,其中#后跟域名，
Domains=
NTP=ntp_server_ip

[Address]

Peer=  ##点对点网络对端的IP
Label= ##网络标签

[Route]
Metric=1024 ##路由的metric，取值范围0…4294967295，默认不配置而是用内核的默认配置。
[DHCP]
UseDNS=false
ClientIdentifier=mac
RouteMetric=512 ## 默认是1024，为DHCP服务器所在路由设置路由metric。获取范围为0…4294967295的无符号整数。
UseRoutes=true   ##将会向dhcp请求一条静态路由且metric=1024，加入到路由表里
