手把手教你VS2019编译、配置Opencascade

xindashuai815

已于 2023-12-05 11:42:19 修改

阅读量4.9k

点赞数 13

文章标签： c++

于 2023-07-26 16:08:36 首次发布

本文链接：https://blog.csdn.net/xindashuai/article/details/131940740

版权

本文详细介绍了OpenCASCADE的下载与安装过程，包括在Windows环境下选择合适的安装包，以及如何使用VS2019进行编译和配置环境。接着，文章讲解了VS2019的配置步骤，如设置包含目录、库目录、可执行文件目录和附加依赖项。最后，通过编写并运行一个简单的Demo测试，验证了配置的成功，该测试创建一个盒子形状并保存为STEP文件。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、OpenCasCade的下载和安装

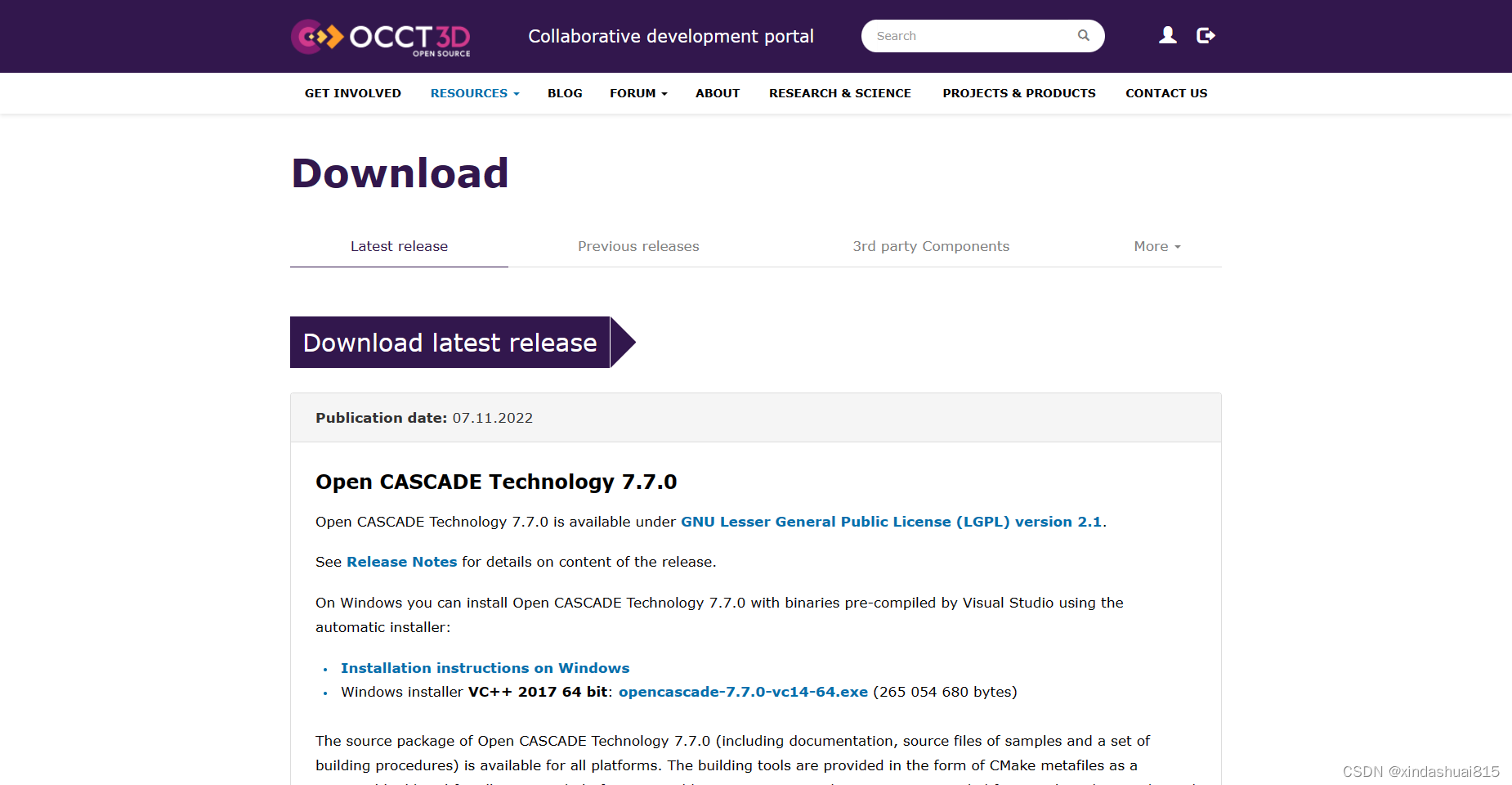

官网网址：Download - Open CASCADE Technology Download - Open CASCADE Technology Download - Open CASCADE Technology

点击Windows Installer VC++ 2017 64bit的下载链接。

下载完成后直接进行安装，全部默认即可。

2、OpenCasCade的运行和编译（适用VS2019）

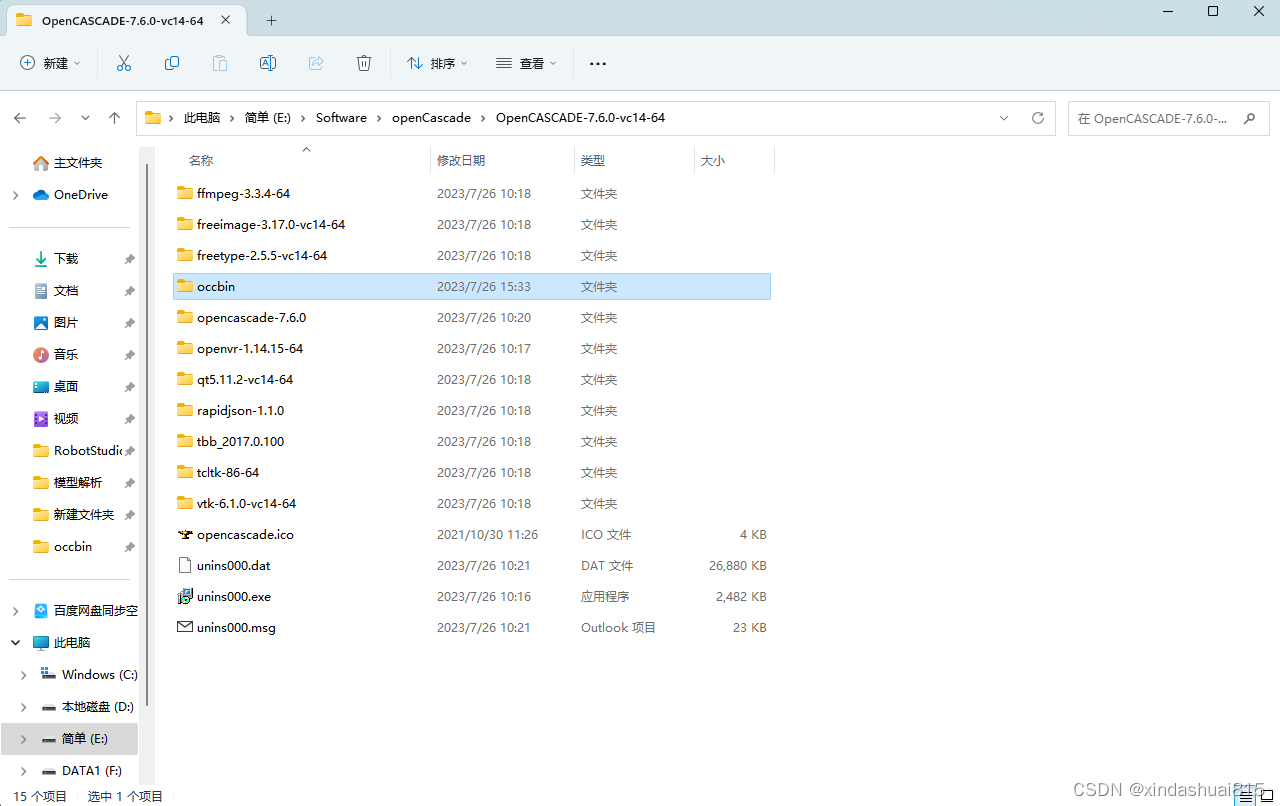

找到OCC的安装路径，注意occbin文件夹是没有的，后面会讲述这个文件夹的创建。

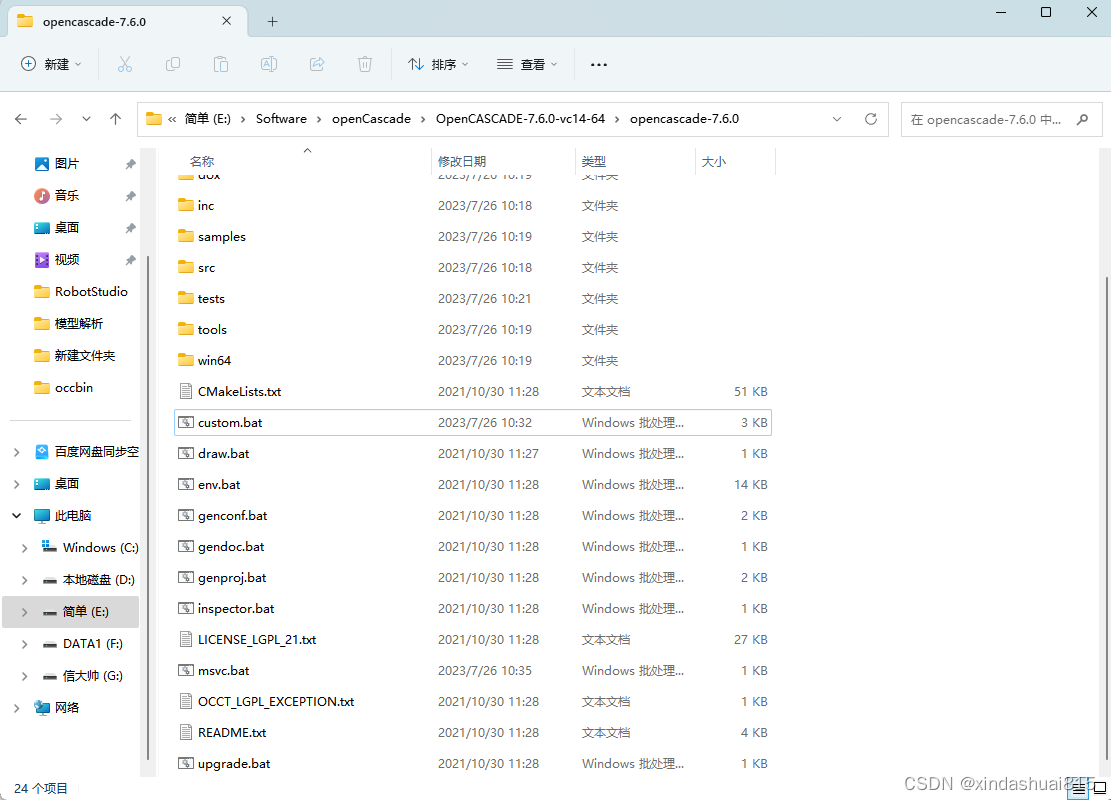

进入OpenCASCADE-7.6.0-vc14-64\opencascade-7.6.0目录下。

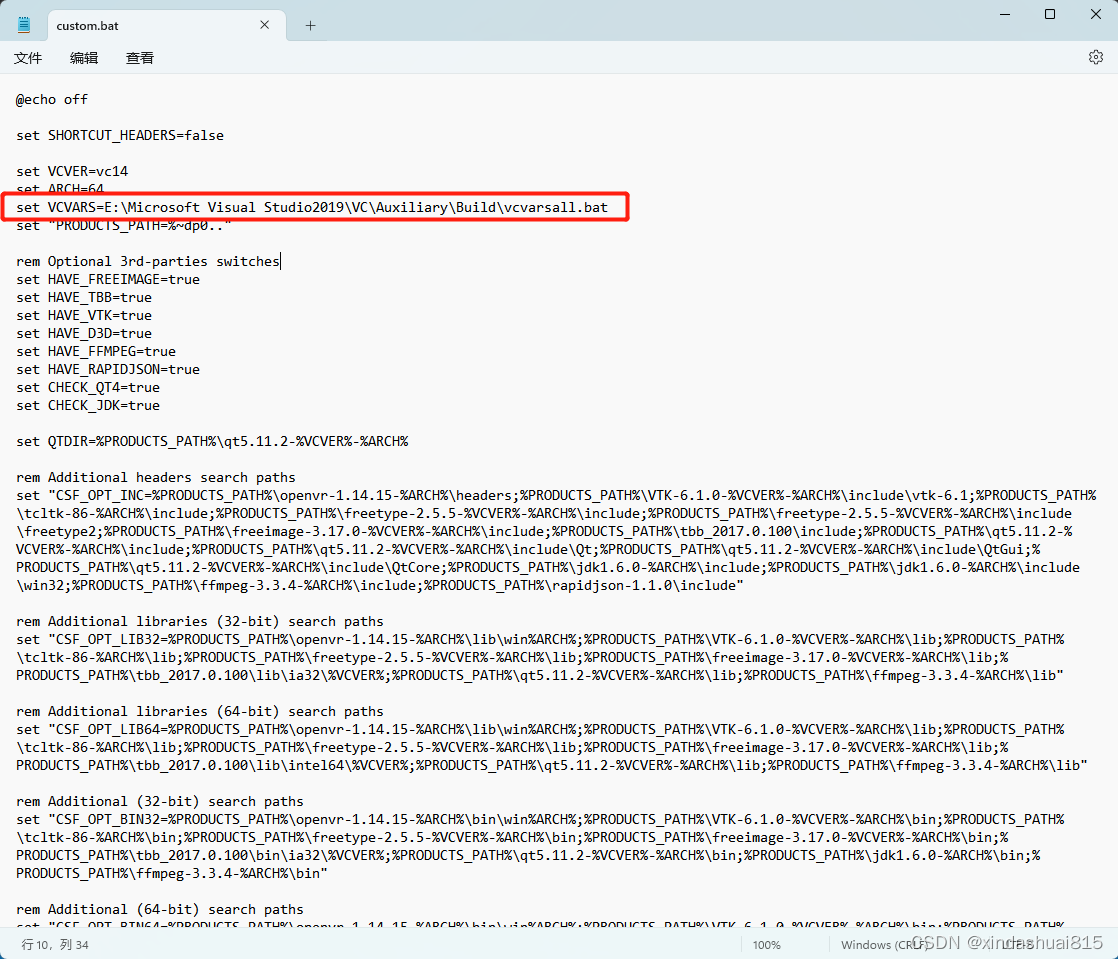

右键custom.bat文件，点击编辑，将图中的VCARS的路径改成VS2019的安装路径下的bat文件

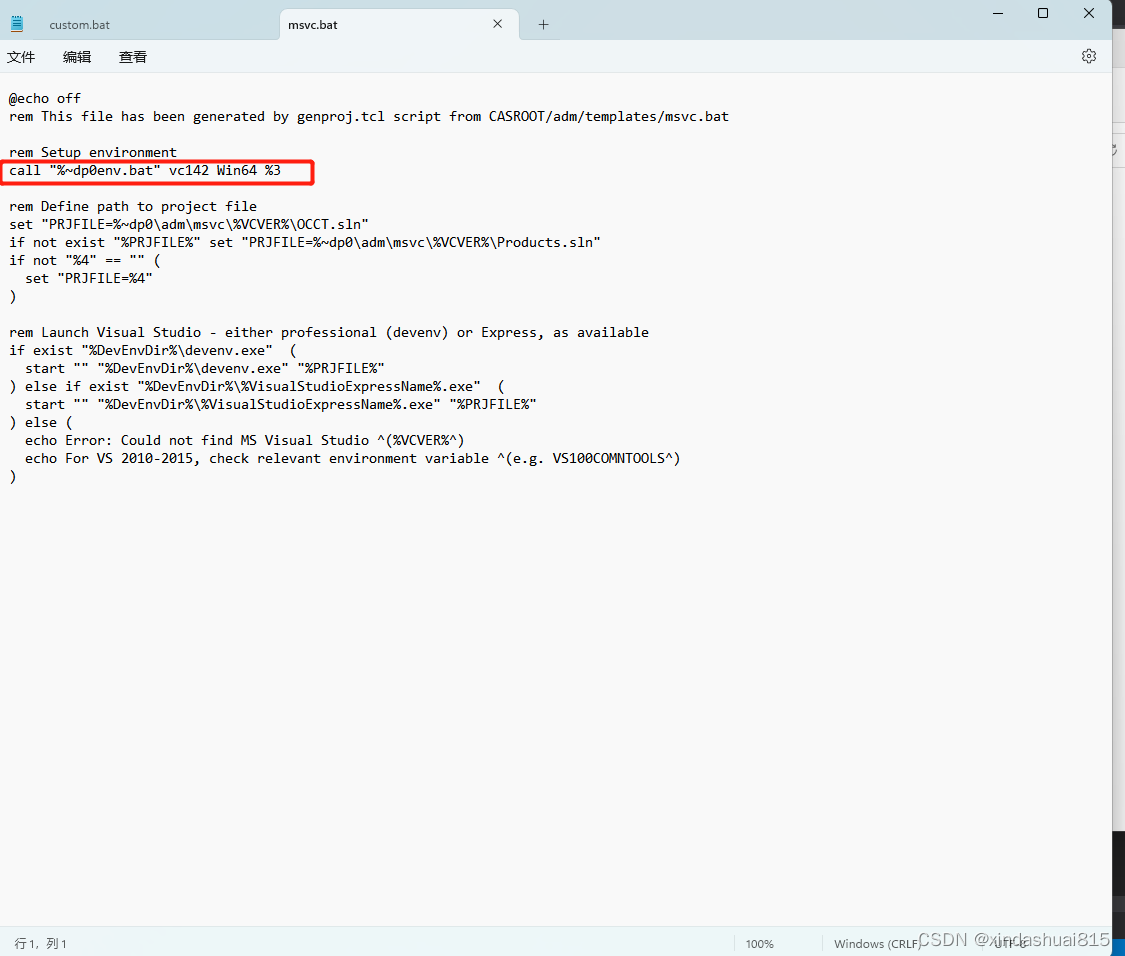

同理，编辑msvc.bat文件，保存完成后，双击msvc.bat文件，即可进入VS工程。

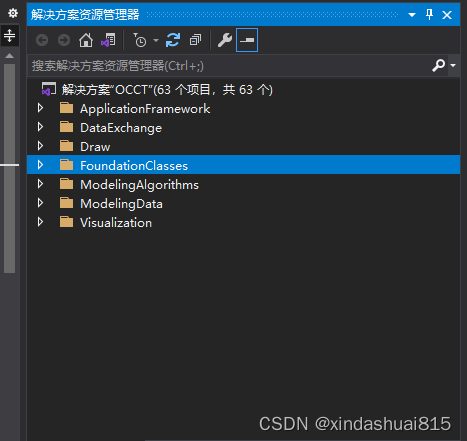

进入后解决方案资源管理器如图所示

可直接右键解决方案OCCT-重新生成解决方案，等待生成即可。

（如果生成失败，可以按照其他教程按顺序进行生成。）

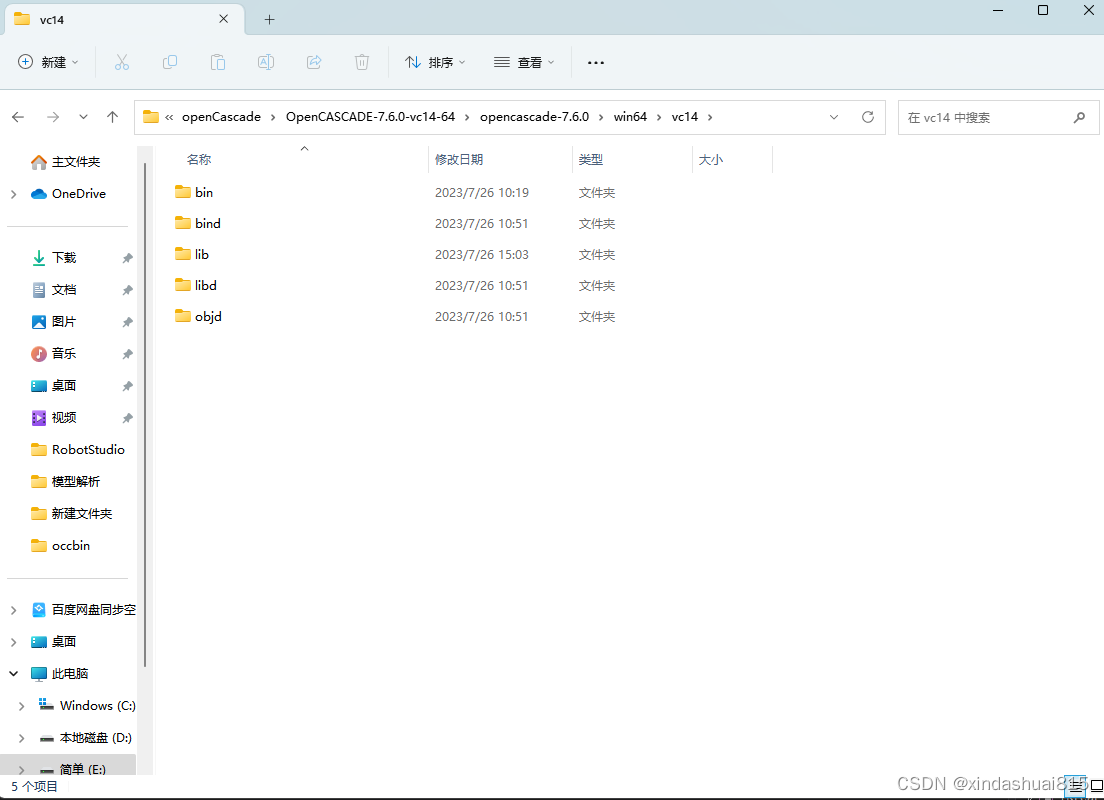

生成之后，在win64-vc14文件夹下会有5个文件夹，d表示是debug模式的

3.配置VS2019

后续的路径需按照自己电脑的路径修改，针对release模式，debug模式则使用带d的文件夹。

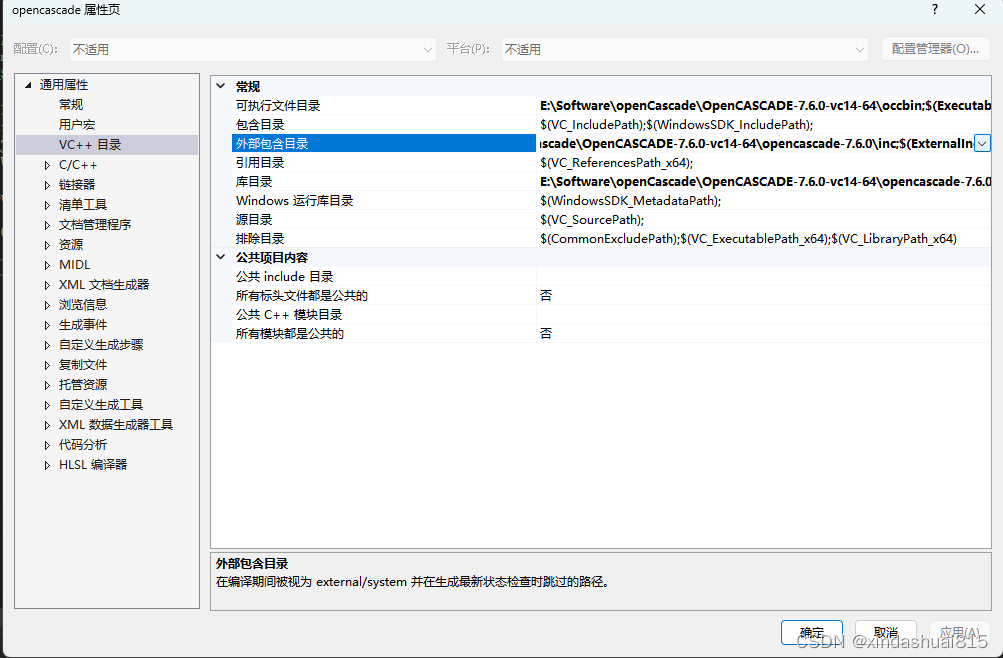

在项目属性中，点击VC++目录，配置外部包含目录，此路径为\OpenCASCADE-7.6.0-vc14-64\opencascade-7.6.0\inc

配置库目录，库目录为\OpenCASCADE-7.6.0-vc14-64\opencascade-7.6.0\win64\vc14\lib

配置可执行文件目录（很重要的一步）

可以在OCC的目录下新建一个occbin文件夹，将所有第三方库的bin文件都拷贝到occbin文件夹中，occ的拷贝\OpenCASCADE-7.6.0-vc14-64\opencascade-7.6.0\win64\vc14\bin

然后将occbin文件路径配置到可执行文件目录上。

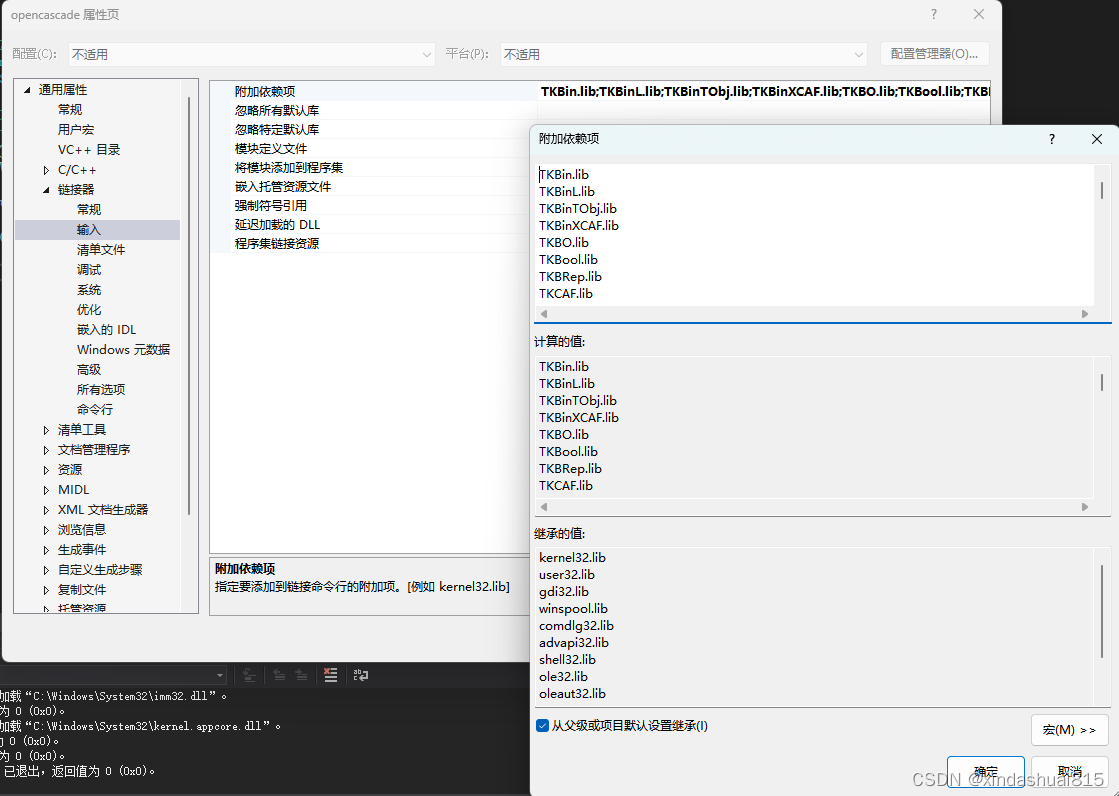

点击链接器-输入，将\OpenCASCADE-7.6.0-vc14-64\opencascade-7.6.0\win64\vc14\lib下所有的lib文件名都拷贝到附加依赖项中。

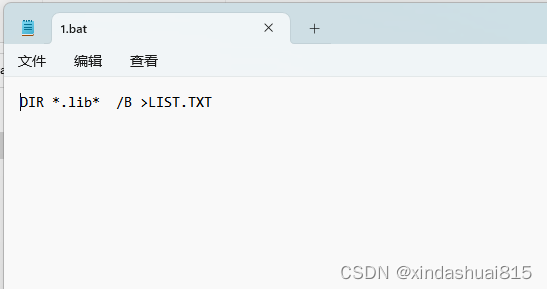

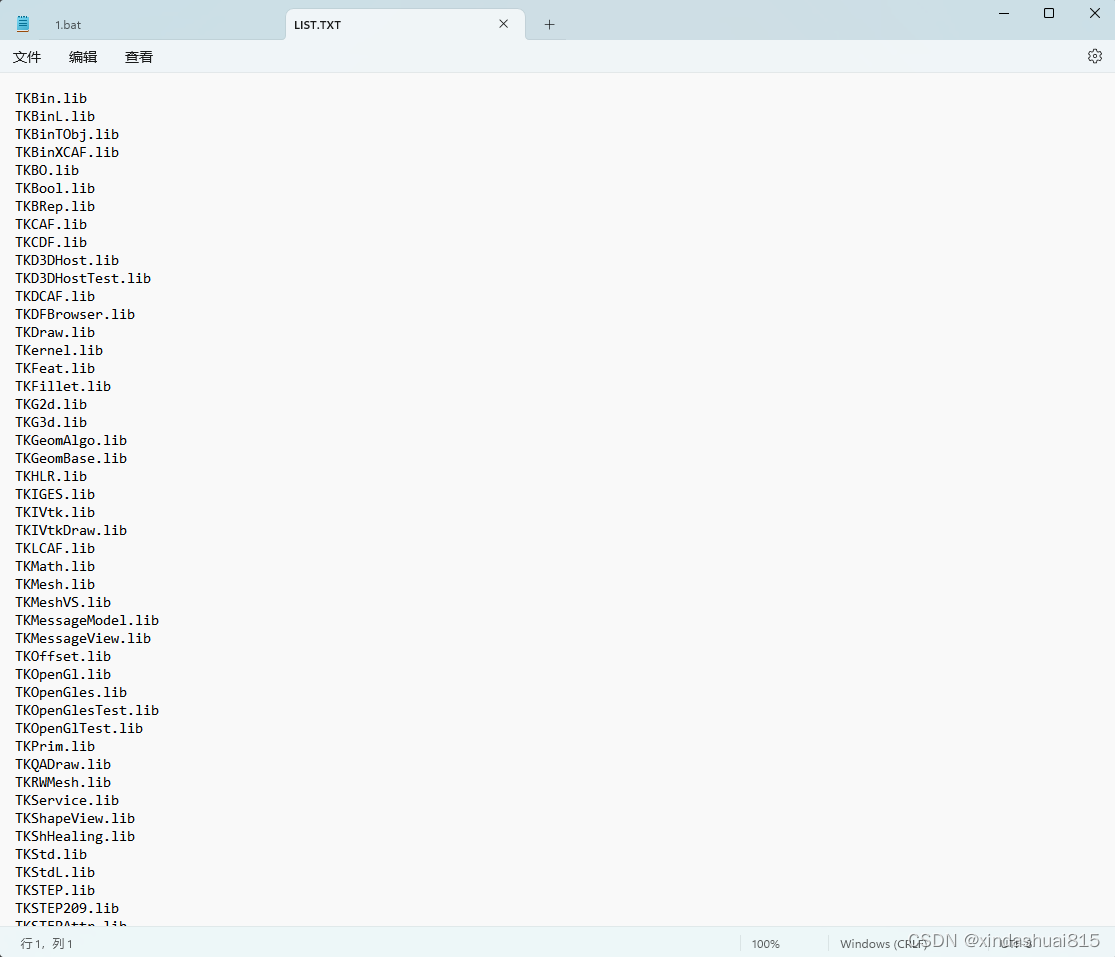

好用的方法：在文件夹下新建一个txt文件，输入以下命令，将后缀改成.bat ，双击运行，可以得到一个LIST.TXT 文件，里面就包含了所有文件的文件名。

至此，VS2019的配置就完成了。

4.Demo测试

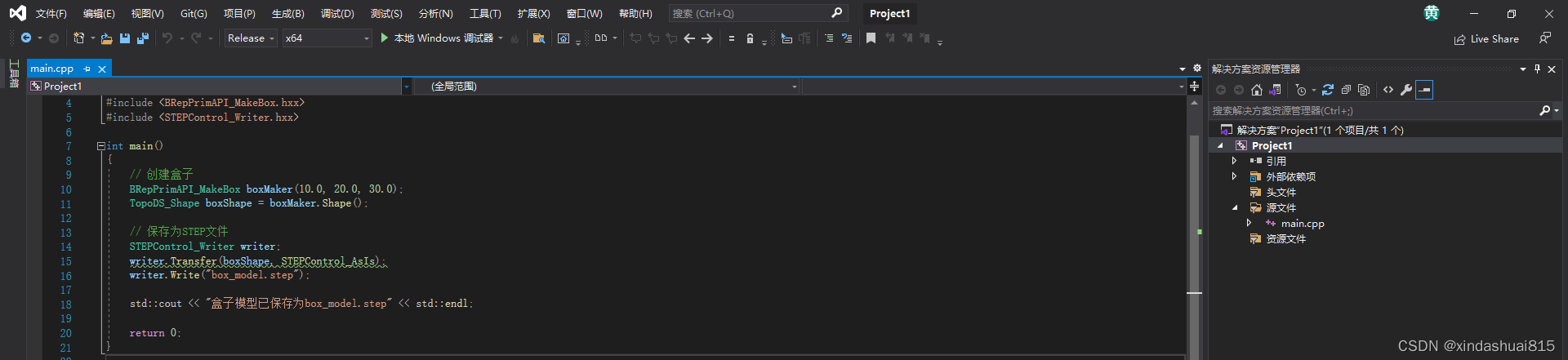

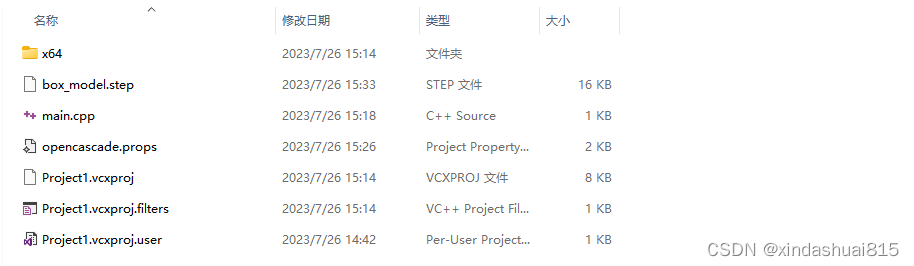

新建一个工程文件和一个main.cpp文件，测试以下代码，能成功运行，并且在工程路径下可以找到生成的.step文件，证明配置成功！

#include <TopoDS_Shape.hxx>
#include <BRepPrimAPI_MakeBox.hxx>
#include <STEPControl_Writer.hxx>

int main()
{
    // 创建盒子
    BRepPrimAPI_MakeBox boxMaker(10.0, 20.0, 30.0);
    TopoDS_Shape boxShape = boxMaker.Shape();

    // 保存为STEP文件
    STEPControl_Writer writer;
    writer.Transfer(boxShape, STEPControl_AsIs);
    writer.Write("box_model.step");

    std::cout << "盒子模型已保存为box_model.step" << std::endl;

    return 0;
}
