View体系与自定义View（一）—— 什么是View

1 View和ViewGroup

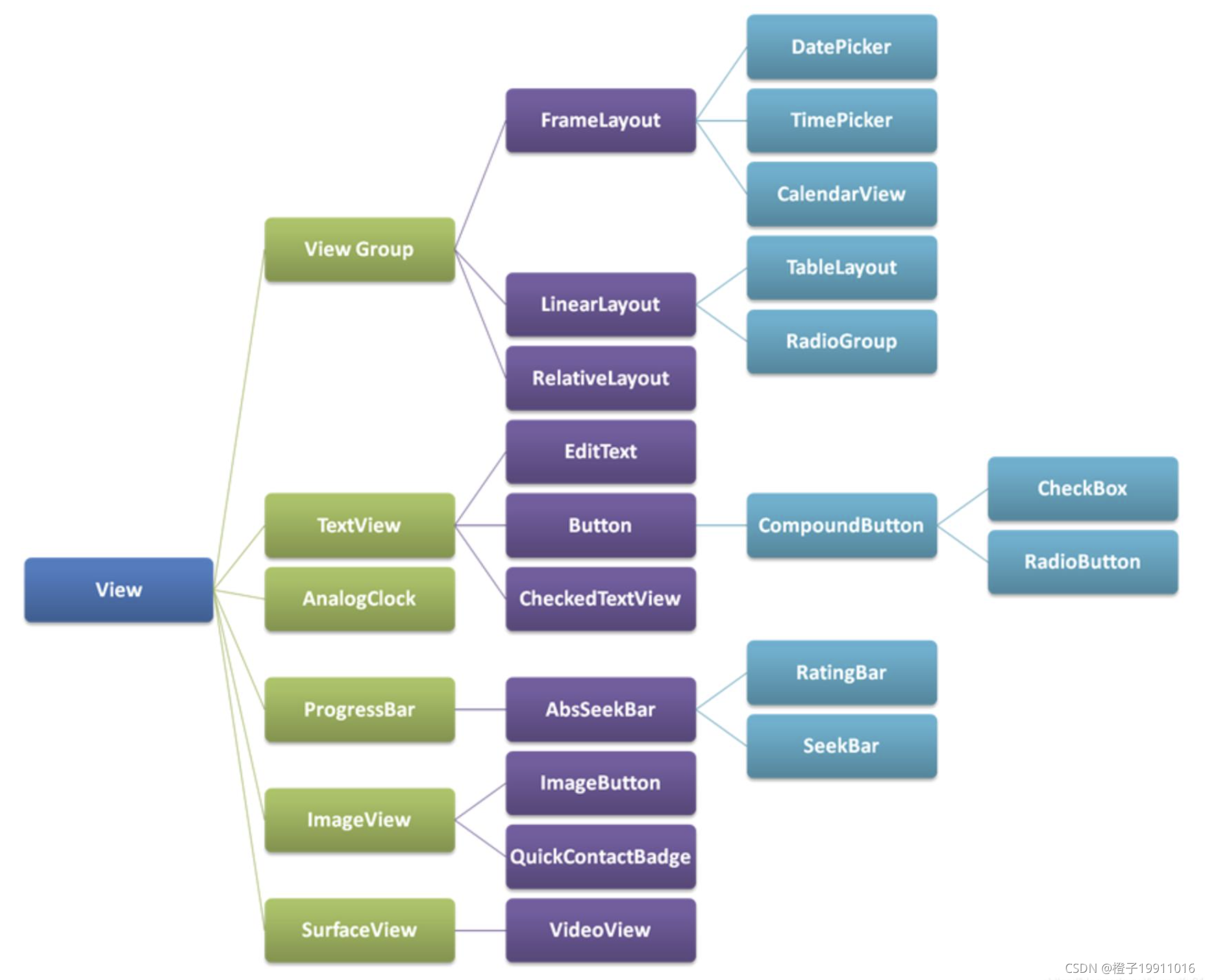

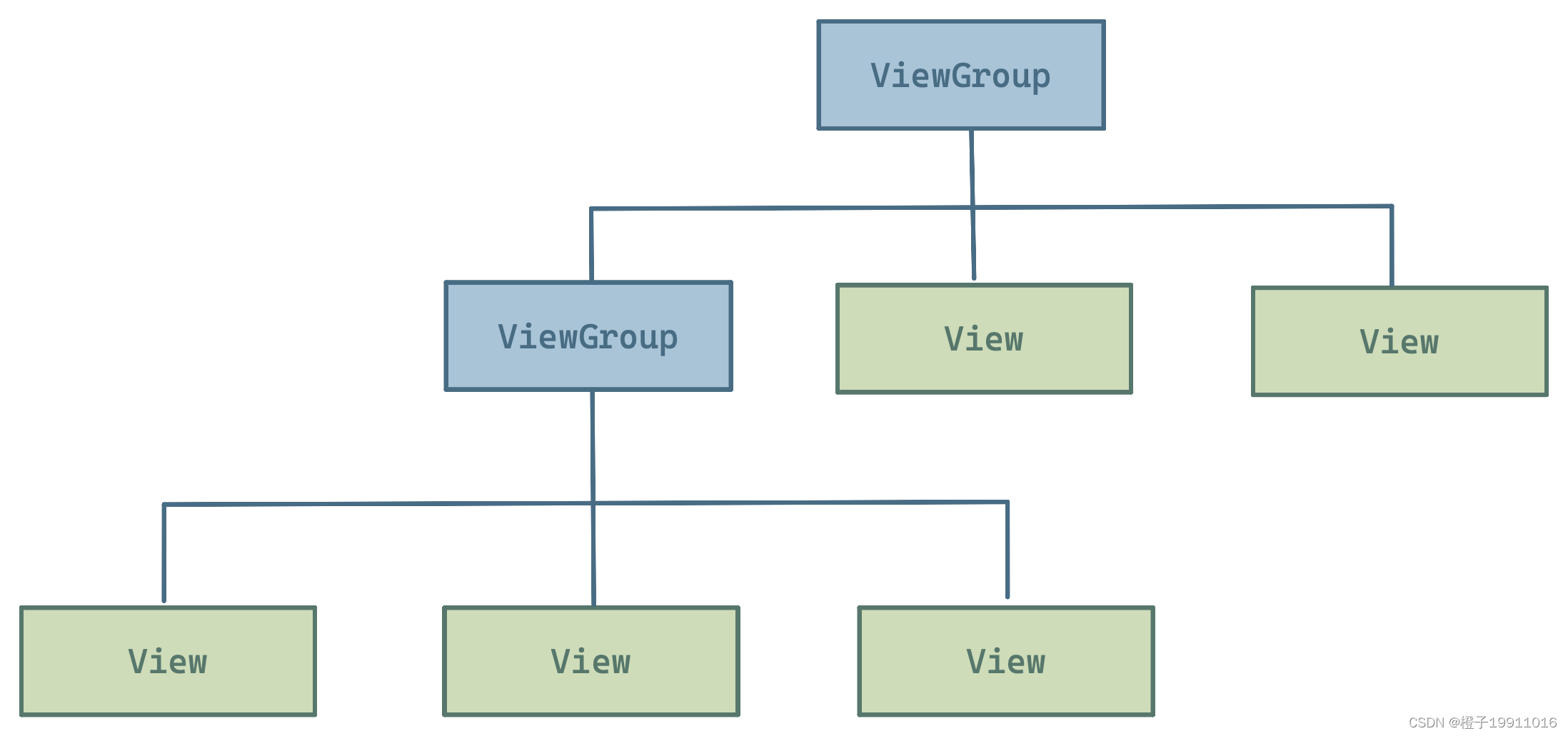

View是Android中所有控件的基类，不管是简单的Button、TextView还是复杂的RelativeLayout和ListView，它们的共同基类都是View。所以说，View是一种界面层的控件的一种抽象，它代表了一个控件。除了View还有ViewGroup，从名字上看，可以翻译成控件组，即一组View。ViewGroup可以包含很多View以及ViewGroup，而它包含的ViewGroup又可以包含View和ViewGroup，以此类推，形成一个View树。

在Android的设计中，ViewGroup也继承了View，这就意味着View本身就可以是单个控件也可以是由多个控件组成的一组控件。

public class View implements Drawable.Callback, KeyEvent.Callback, AccessibilityEventSource { }

public abstract class ViewGroup extends View implements ViewParent, ViewManager { }

public class TextView extends View implements ViewTreeObserver.OnPreDrawListener { }

public class Button extends TextView { }

public class ImageView extends View { }

public class LinearLayout extends ViewGroup { }

public class RelativeLayout extends ViewGroup { }

public class ListView extends AbsListView { }

public abstract class AbsListView extends AdapterView<ListAdapter> implements TextWatcher,
        ViewTreeObserver.OnGlobalLayoutListener, Filter.FilterListener,
        ViewTreeObserver.OnTouchModeChangeListener,
        RemoteViewsAdapter.RemoteAdapterConnectionCallback { }

public abstract class AdapterView<T extends Adapter> extends ViewGroup { }

2 坐标系

Android系统中有两种坐标系，分别为Android坐标系和View坐标系。

2.1 Android坐标系

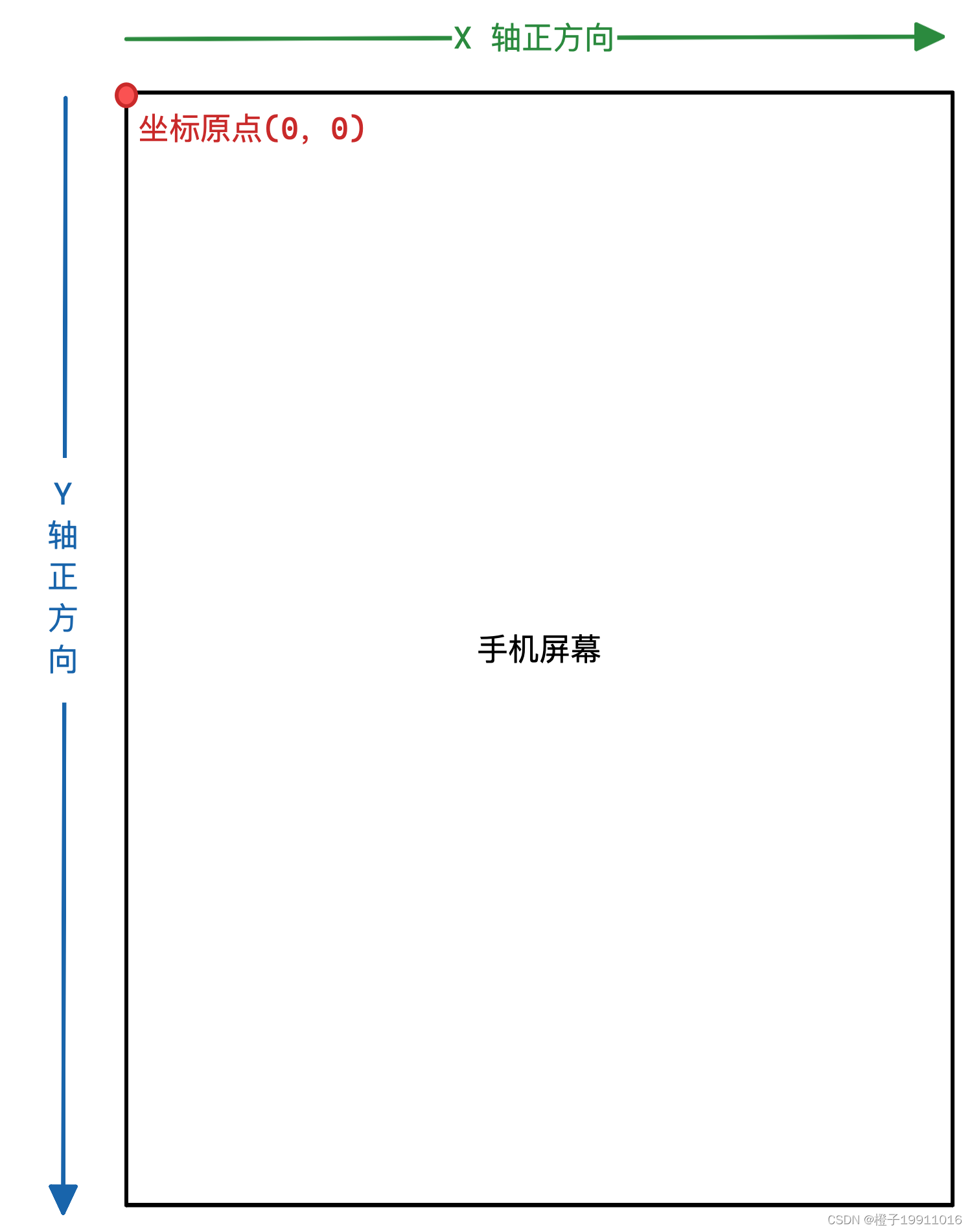

在Andriod中，将屏幕左上角的顶点作为Android坐标系的原点，这个原点向右是X轴正方向，向下是Y轴正方向。在触控事件中，使用getRawX()和getRawY()方法获得的坐标是Android坐标系的坐标。

raw [rɔː] 生的；未加工的；阴冷的；刺痛的；擦掉皮的；无经验的；（在艺术等方面）不成熟的

2.2 View坐标系

View坐标系，它与Android坐标系并不冲突，两者是共同存在的。它们可以帮助开发者更好的控制 View。

2.2.1 View自身的坐标

View的位置主要是由它的四个顶点来决定的，分别对应View的四个属性：top、left、right、bottom， 其中top是左上角的纵坐标，left是左上角横坐标，right是右下角很坐标，bottom是右下角纵坐标。这些坐标都是相对于View的父容器来说的，是一种相对坐标。

View的四个参数，在源码中分别对应于mLeft、mRight、mTop和mBottom这四个成员变量：

public class View implements Drawable.Callback, KeyEvent.Callback, AccessibilityEventSource {
  protected int mLeft;
  protected int mRight;
  protected int mTop;
  protected int mBottom;

  public final int getLeft() { return mLeft;  }
  public final int getRight() { return mRight; }
  public final int getTop() { return mTop; }
  public final int getBottom() { return mBottom; }
}

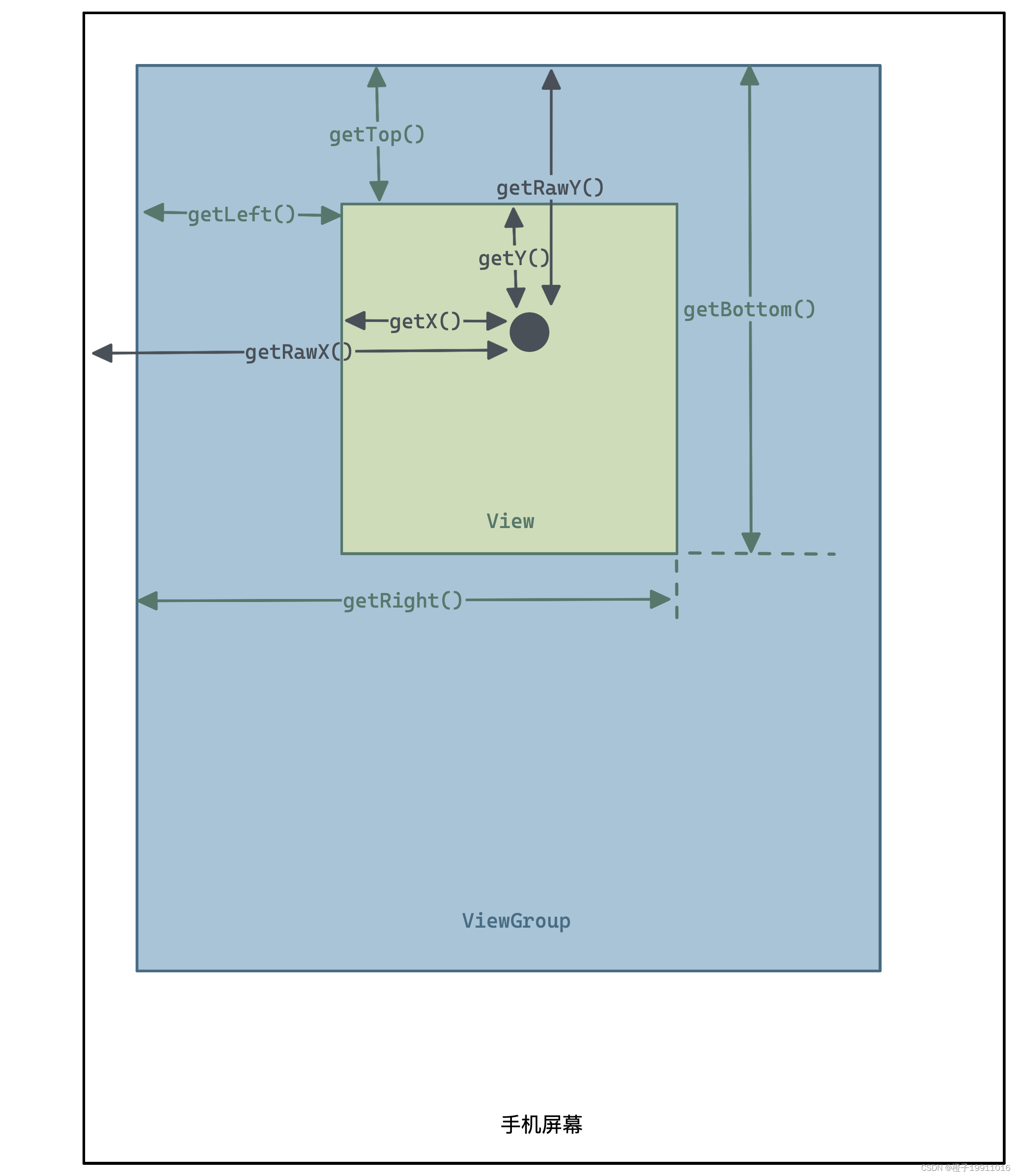

通过如下方法可以获得View到其父控件（ViewGroup）的距离：

• getLeft()：获取View自身左边到其父布局左边的距离
• getRight()：获取View自身右边到其父布局左边的距离
• getTop()：获取View自身顶边到其父布局顶边的距离
• getBottom()：获取View自身底边到父布局顶边的距离

从Android 3.0开始，View增加了几个额外的参数：x、y、translationX和translationY，其中x和y是view相对于父容器左上角的坐标，而translationX和translationY是View左上角相对于父容器的偏移量，并且translationX和translationY的默认值是0， 几个参数的换算关系如下：

x = left + translationX
y = top + translationY

public float getX() {
   return mLeft + getTranslationX();
}

public float getY() {
   return mTop + getTranslationY();
}

在View的平移过程中，top和left表示的是原始左上角的位置信息，其值并不会发生改变，发生改变的是x、y、translationX和translationY。

2.2.2 View获取自身的宽高

系统提供了获取View宽和高的方法，以下是View的源码：

public class View implements Drawable.Callback, KeyEvent.Callback, AccessibilityEventSource {

  public final int getWidth() {
    return mRight - mLeft;
  }

  public final int getHeight() {
    return mBottom - mTop;
  }
}

• getWidth()用来获取View的宽度
• getHeight()用来获取View自身的高度

3 MotionEvent和TouchSlop

motion [ˈmoʊʃn] 动作；移动；手势；请求；意向；议案 slop [slɑːp] 漫不经心地涂（或敷）

3.1 MotionEvent

无论是View还是ViewGroup，最终的点击事件都会由onTouchEvent(MotionEvent event)方法来处理。MotionEvent在用户交互过程中作用重大，其内部提供了很多事件常量，典型的事件类型有如下几种：

• ACTION_DOWN：手指刚接触屏幕
• ACTION_MOVE：手指在屏幕上移动
• ACTION_UP：手指从屏幕上松开的一瞬间

正常情况下，一次手指触摸屏幕的行为会出发一系列点击事件，考虑如下几种情况：

• 点击屏幕后离开，事件序列为DOWN->UP；
• 点击屏幕滑动一会后离开，事件序列为DOWN->MOVE...MOVE->MOVE->UP

此外，MotionEvent也提供了获取焦点坐标的各种方法：

• getX()：获取点击事件距离控件左边的距离，即视图坐标
• getY()：获取点击事件距离控件定边的距离，即视图坐标
• getRawX()：获取点击事件距离整个屏幕左边的距离，即绝对坐标
• getRawY()：获取点击事件距离整个屏幕顶边的距离，即绝对坐标

3.2 TouchSlop

TouchSlop是系统所能识别出的被认为是滑动的最小距离，如果两次滑动之间的距离小于这个常量，那么系统不认为是在进行滑动操作。这个常量和设备相关，在不同的设备上这个值是不同的。通过以下方式可以获取这个常量ViewConfiguration.get(getContext()).getScaledTouchSlop();

4 VelocityTracker速度追踪

velocity [vəˈlɑːsəti]【物】速度 tracker [ˈtrækər] 拉纤者，纤夫；追踪系统，[自] 跟踪装置；追踪者

速度追踪，用于追踪手指在滑动过程中的速度，包括水平和竖直方向。 它的使用过程很简单：

@Override
public boolean onTouchEvent(MotionEvent event) {
  	// 1. 在onTouchEvent事件中追踪当前点击事件的速度
    VelocityTracker velocityTracker = VelocityTracker.obtain();
    velocityTracker.addMovement(event);
  	// 2. 获取当前速度，获取之前先计算速度，需要设置时间间隔（单位是毫秒），注意，速度可以是负数
    velocityTracker.computeCurrentVelocity(1000);
    int xVelocity = (int) velocityTracker.getXVelocity();
    int yVelocity = (int) velocityTracker.getYVelocity();

    return super.onTouchEvent(event);
}

当不需要它的时候，需要调用clear方法来重制并回收内存：

velocityTracker.clear();
velocityTracker.recycle();

5 GestureDetector手势检测

gesture [ˈdʒestʃər] 手势，姿势；姿态，表示 detector [dɪˈtektər] 探测器；检测器；发现者；侦察器

手势检测，用于辅助检测用户的单击、滑动、长按、双击等行为。

首先，实现实现GestureDetector.OnGestureListener接口，根据需要还可以实现GestureDetector.OnDoubleTapListener从而能监听双击行为：

public class RoundImageView extends AppCompatImageView implements GestureDetector.OnGestureListener, GestureDetector.OnDoubleTapListener {

  @Override
  public boolean onDown(MotionEvent e) {
    return false;
  }

  @Override
  public void onShowPress(MotionEvent e) {

  }

  @Override
  public boolean onSingleTapUp(MotionEvent e) {
    return false;
  }

  @Override
  public boolean onScroll(MotionEvent e1, MotionEvent e2, float distanceX, float distanceY) {
    return false;
  }

  @Override
  public void onLongPress(MotionEvent e) {

  }

  @Override
  public boolean onFling(MotionEvent e1, MotionEvent e2, float velocityX, float velocityY) {
    return false;
  }

  @Override
  public boolean onSingleTapConfirmed(MotionEvent e) {
    return false;
  }

  @Override
  public boolean onDoubleTap(MotionEvent e) {
    return false;
  }

  @Override
  public boolean onDoubleTapEvent(MotionEvent e) {
    return false;
  }
}

其次，创建GestureDetector对象：

GestureDetector gestureDetector = new GestureDetector(this);
gestureDetector.setIsLongpressEnabled(false); // 解决长按屏幕后无法拖动的现象

之后，接管目标View的onTouchEvent方法，在View的onTouchEvent方法中添加如下实现：

@Override
public boolean onTouchEvent(MotionEvent event) {
  return gestureDetector.onTouchEvent(event);
}

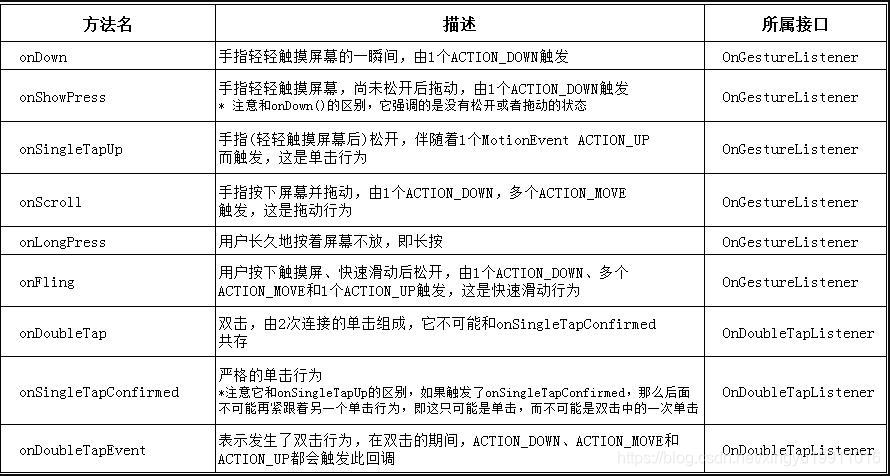

完成之后，就可以有选择的实现GestureDetector.OnGestureListener, GestureDetector.OnDoubleTapListener中的方法了。

在实际开发中，如果只是监听滑动相关的，建议在onTouchEvent中实现，如果要监听双击这种行为的话，就使用GestureDetector。
