自定义焊件轮廓库的方法

昨天在学习老王的sw绘图课时，发现有个自定义轮廓库的方法弄不好，图没有画出来，今天特意的搜索了一下解决这个问题的方法，特此记录一下：

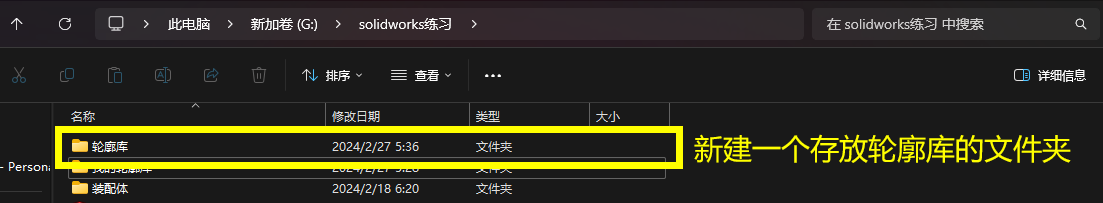

首先先创建一个文件夹：

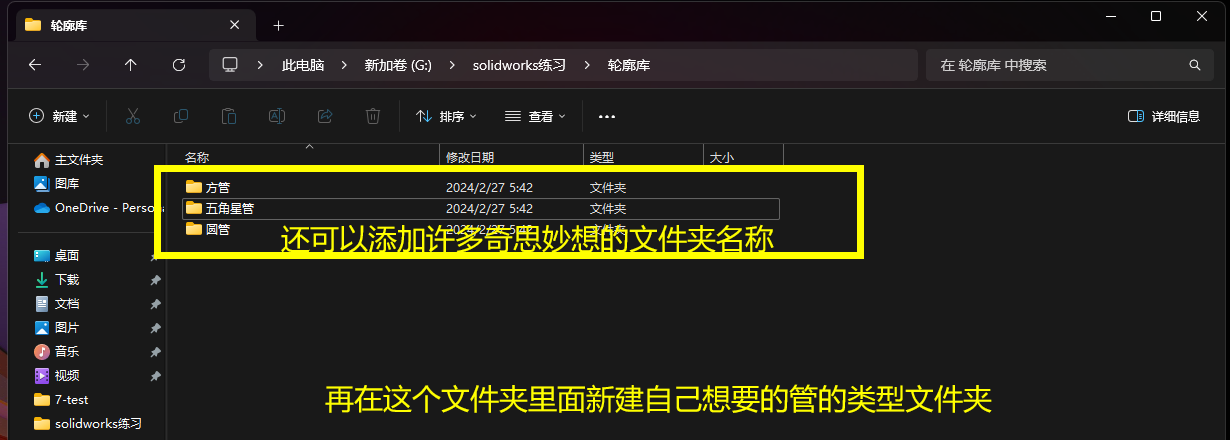

再在这个文件夹里面新建几个自己想要的文件夹名称：

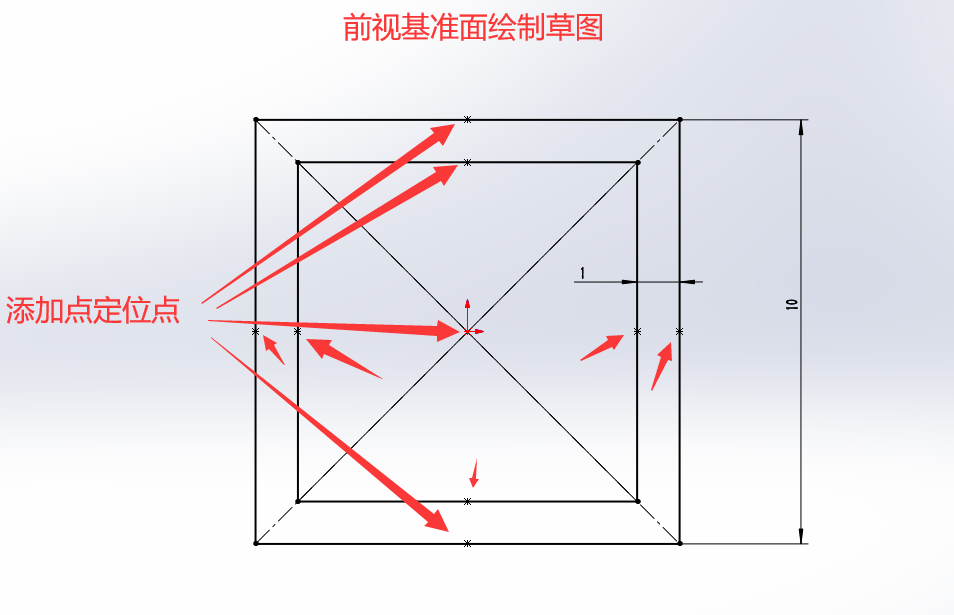

接下来就是绘制轮廓草图了：

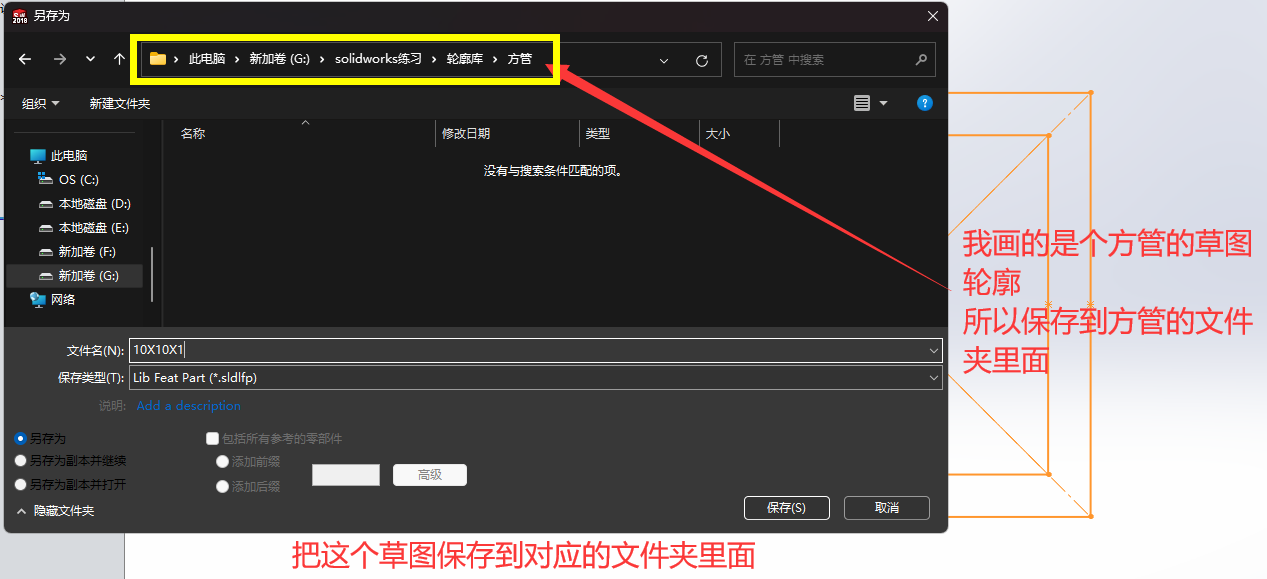

下面就是把这个草图保存到对应的方管的文件夹里面：

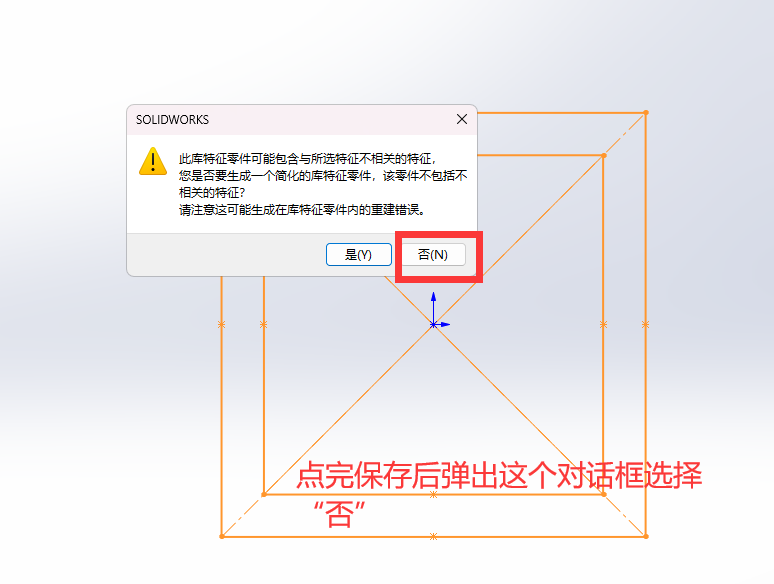

保存类型一定要选择Lib Feat Part（*.sldlfp）这个类型

下面在绘制一个圆管的轮廓：

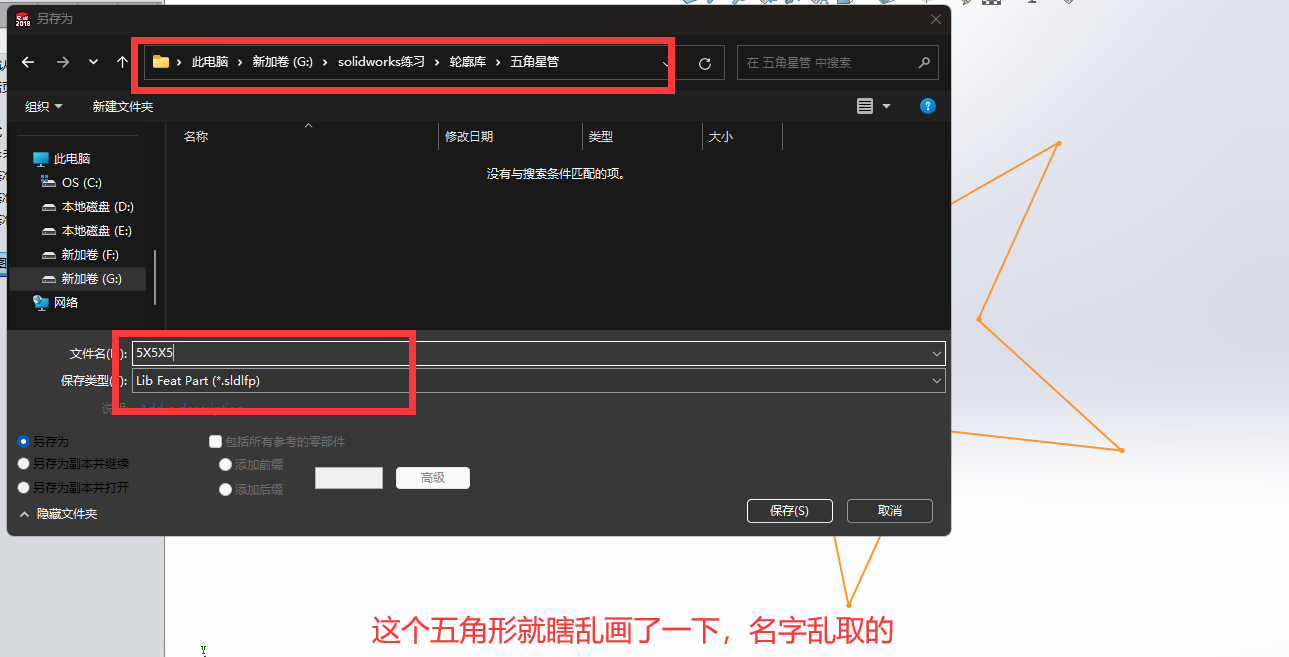

下面在绘制一个五角形管的轮廓：

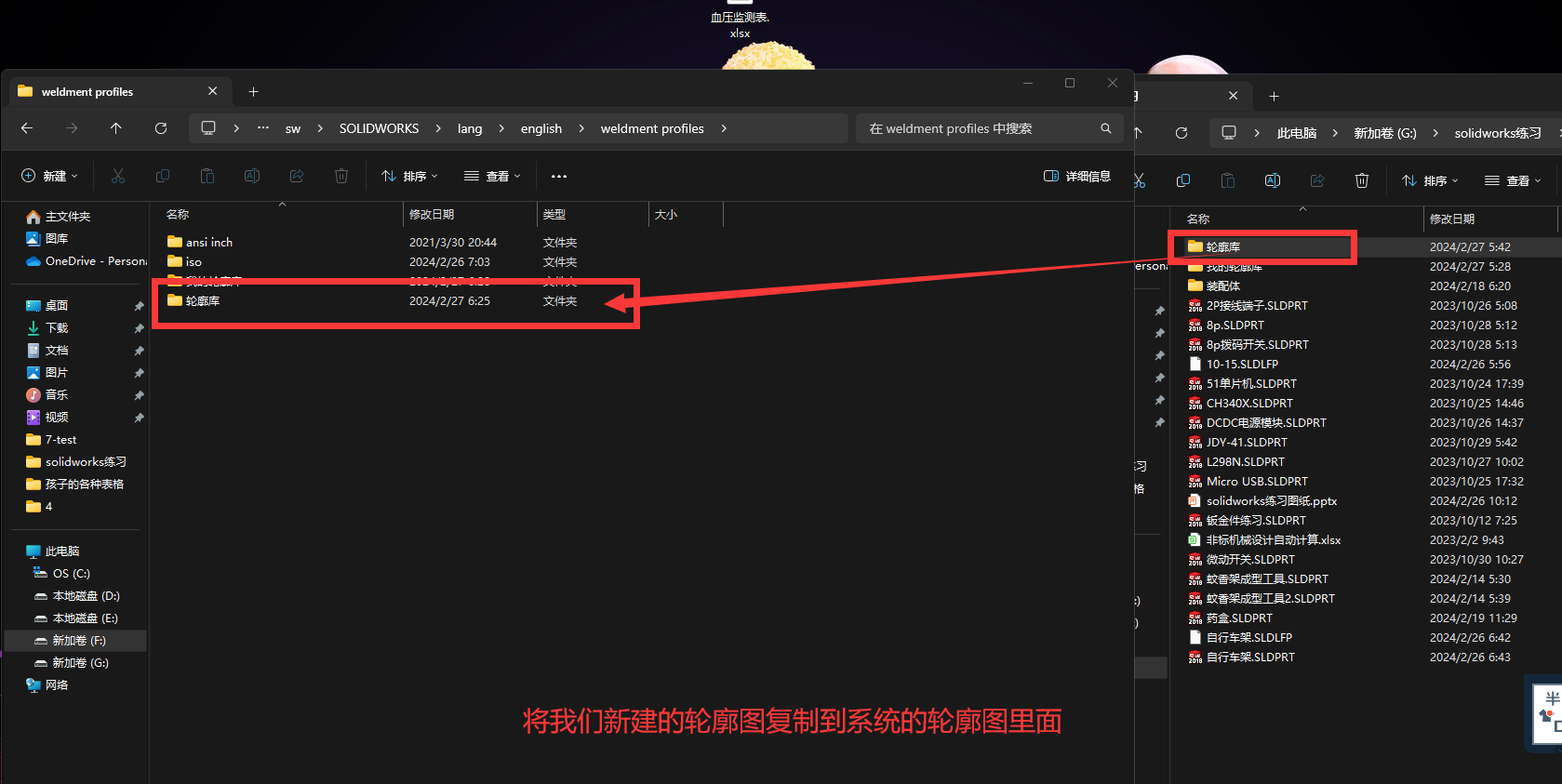

接下来就把我们建立的轮廓图添加到sw系统中：

然后就是重启软件，我也忘记了重启多少次后，就可以使用了。

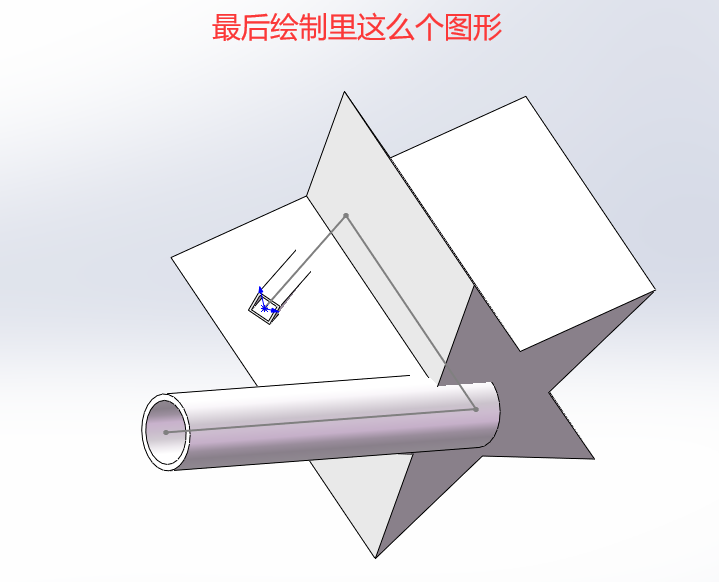

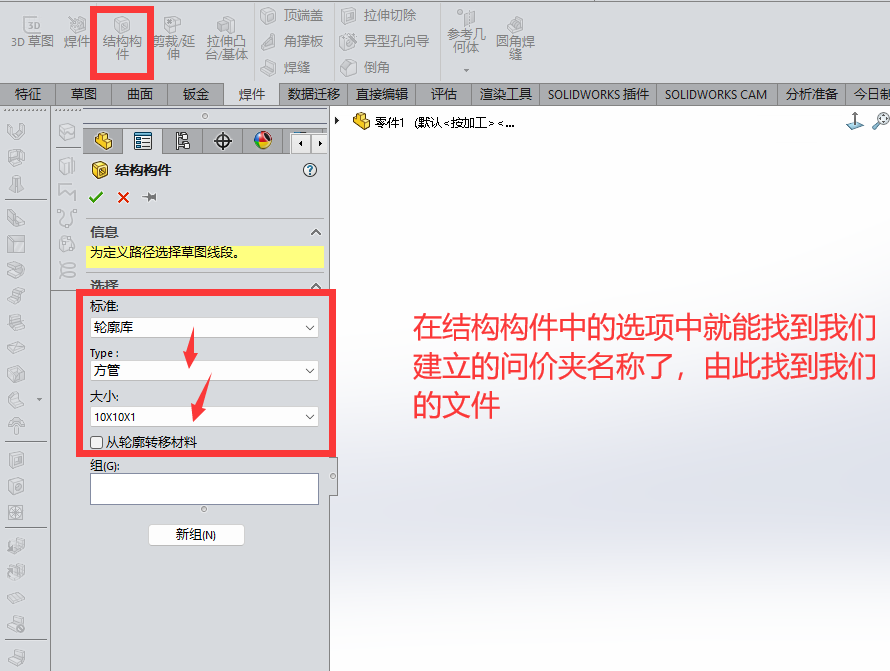

到此我们的焊件轮廓库算是建立完成了，接下来就是要试试这个轮廓库好不好用了：

图形不怎么样，但是基本功能都实现了。
