输入电阻定义

  • MOSFET的栅极是绝缘的,所以 i G ≈ 0 i_G \approx 0 iG0,输入阻抗很高

  • 定义:对不含独立电源(可以含受控源)的端口网络,定义端口的电压和电流之比为该端口网络的输入电阻(入端电阻)。
    R i = u i R_i=\frac{u}{i} Ri=iu

  • 对同一个不含独立源的单口网络,其等效电阻和输入电阻的数值相等,但概念不同。

  • 例题

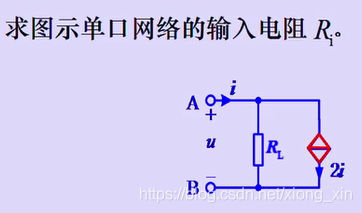

    在这里插入图片描述

  • 端口电压和电流之比,对结点写KCL方程,端口电压和电流取关联参考方向
    i = u R L + 2 i − i = u R L R i = u i = − R L i=\frac{u}{R_L}+2i \\ -i=\frac{u}{R_L} \\ R_i=\frac{u}{i}=-R_L i=RLu+2ii=RLuRi=iu=RL

  • 结论:不含独立源但含受控源的单口网络可以等效为一个电阻,而且等效电阻还可能为负值。
