桩基一键附着

# 简介

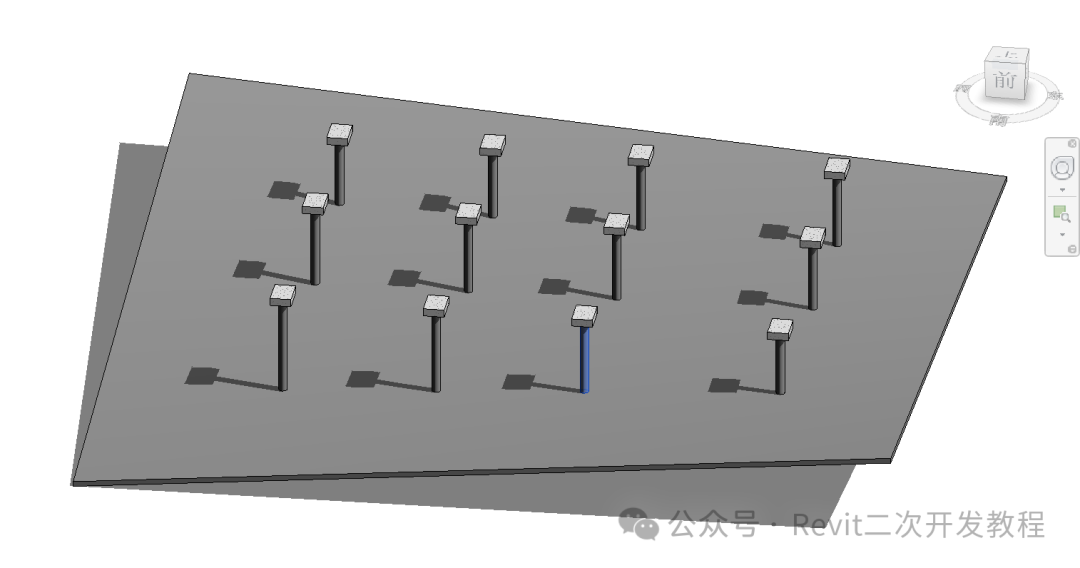

桩基附着面功能是Revit插件中的一项自动化工具，用于将桩基础实例的“桩长度”参数自动调整为桩基与选择面之间的距离。此功能适用于将桩基附着到任何具有封闭面（如包好实体的图元面）的地形或其他构件表面上，自动计算并调整桩基长度，确保桩基的定位与地形或构件面保持一致。

功能特点

• 自动计算桩基长度：自动根据用户选择的面计算桩基与面之间的距离，调整桩基长度。
• 支持任意图元面：用户可以选择任何包好实体的图元面作为桩基附着面。
• 实时日志反馈：每个桩基调整完成后，插件会输出实时的日志信息，告知用户每个桩基调整后的长度。
• 支持批量操作：能够处理多个桩基实例，逐一进行长度调整，节省手动调整的时间。

使用步骤

启动插件

1. 在Revit项目中，打开包含桩基实例的模型文件。
2. 运行插件，插件会扫描当前视图中的所有桩基实例（类别为“独立基础”），并提取其中有“桩长度”参数的实例。

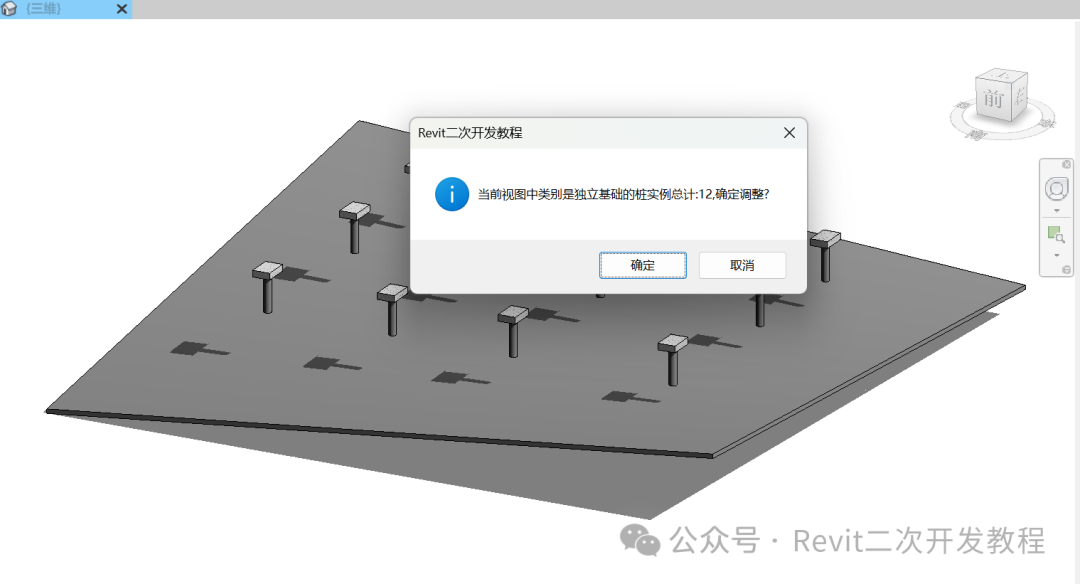

3. 插件将提示显示当前视图中桩基实例的数量。

选择附着面的图元

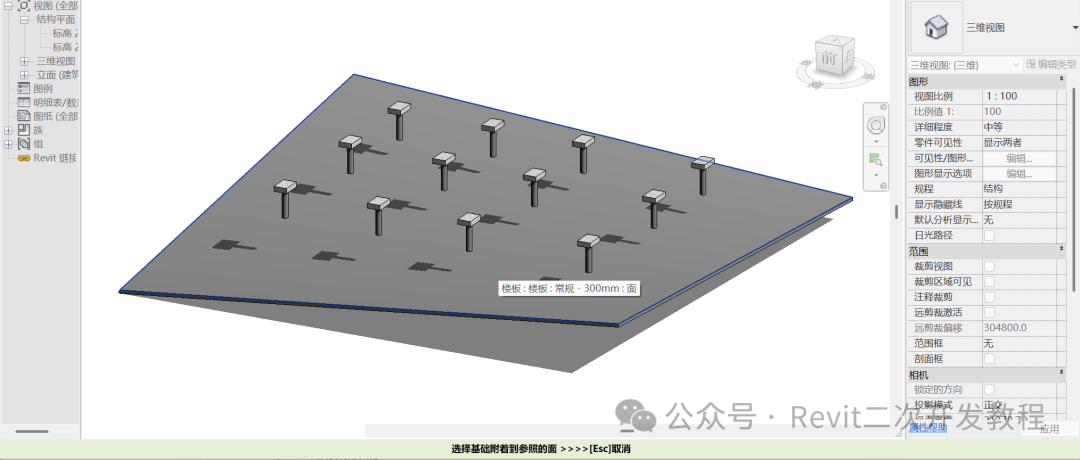

1. 系统会提示用户选择一个附着面，点击“确定”后，进入选择模式。
2. 用户可以选择任意一个包好实体的图元面（如地形面、墙面等）作为桩基附着面。
3. 确认选择面后，插件将使用该面进行后续的桩基长度计算。

自动调整桩基长度

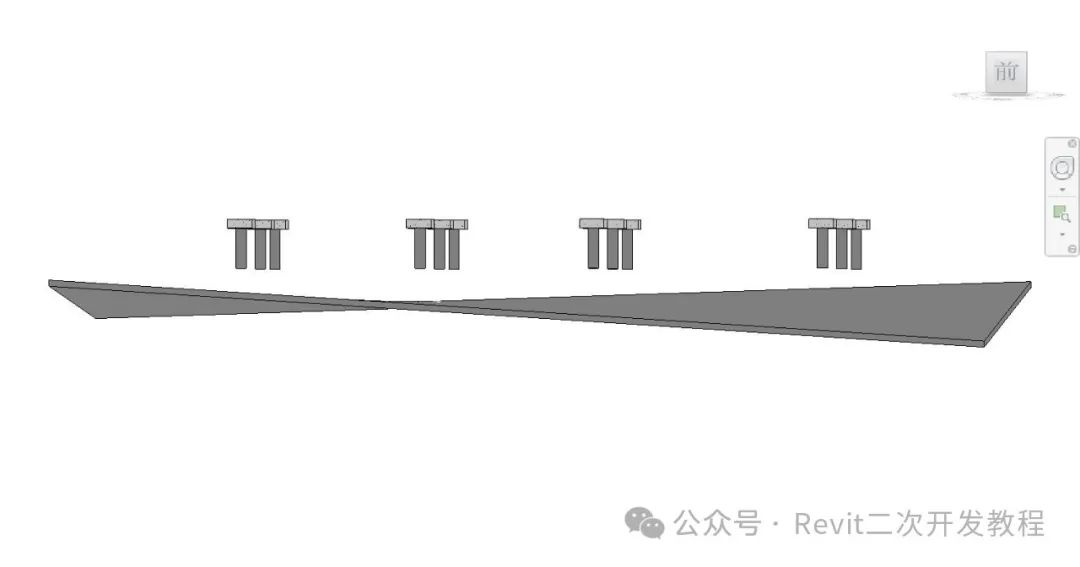

1. 插件根据所选择的面与每根桩基的定位点之间的距离，自动计算桩基的调整长度。
2. 插件会使用直线与所选面进行交点计算，确定桩基所需的长度，并调整每根桩基的“桩长度”参数。
3. 每根桩基的调整过程中，插件会输出详细日志，记录调整后的桩长，并告知是否成功调整。

功能详解

1. 自动计算桩基长度

• 桩基定位点：插件通过获取每根桩基的定位点（即桩基的起始位置），然后从该位置沿着Z轴方向投射一条直线。
• 与选择面交点：插件通过Line.CreateUnbound方法生成一条不受限制的直线，然后使用Intersect方法与用户选择的面进行交点计算，获取交点的Z坐标。
• 桩长计算：通过桩基定位点与面交点的Z坐标差值，计算桩基的正确长度。如果桩基计算出的长度为负值，插件会输出错误日志。

2. 支持多种面类型

• 包好实体面：用户可以选择任何具有封闭面的图元（例如地形面、墙面、楼板面等），插件会根据这些面来调整桩基的位置。
• 灵活性：该功能不仅限于地形面，任何可以选中的图元面都可以作为桩基附着的参照面。

3. 日志反馈与错误处理

• 每次桩基调整后，插件会输出详细的日志，记录每个桩基实例的ID和调整后的桩长。如果出现错误（例如计算的桩长为负数），插件会提示具体的错误信息，帮助用户快速定位问题。
• 如果桩基定位点获取失败或没有相应的参数，插件同样会给出错误提示。

---

# 写在最后 #

如果你正在寻找提率的工具，希望这个免费的功能商店能帮到你

如果你对插件开发感兴趣，欢迎与我们交流一起探讨更多Revit使用技巧

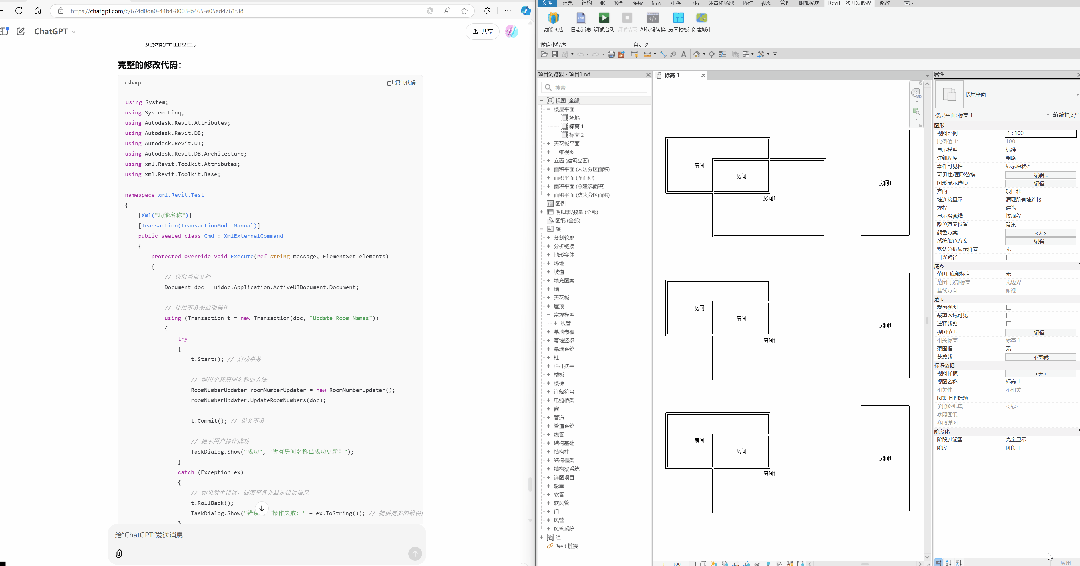

AI一键生成Revit插件功能

欢迎评论区留言交流

与开发者和其他用户一起讨论Revit插件的开发和使用经验

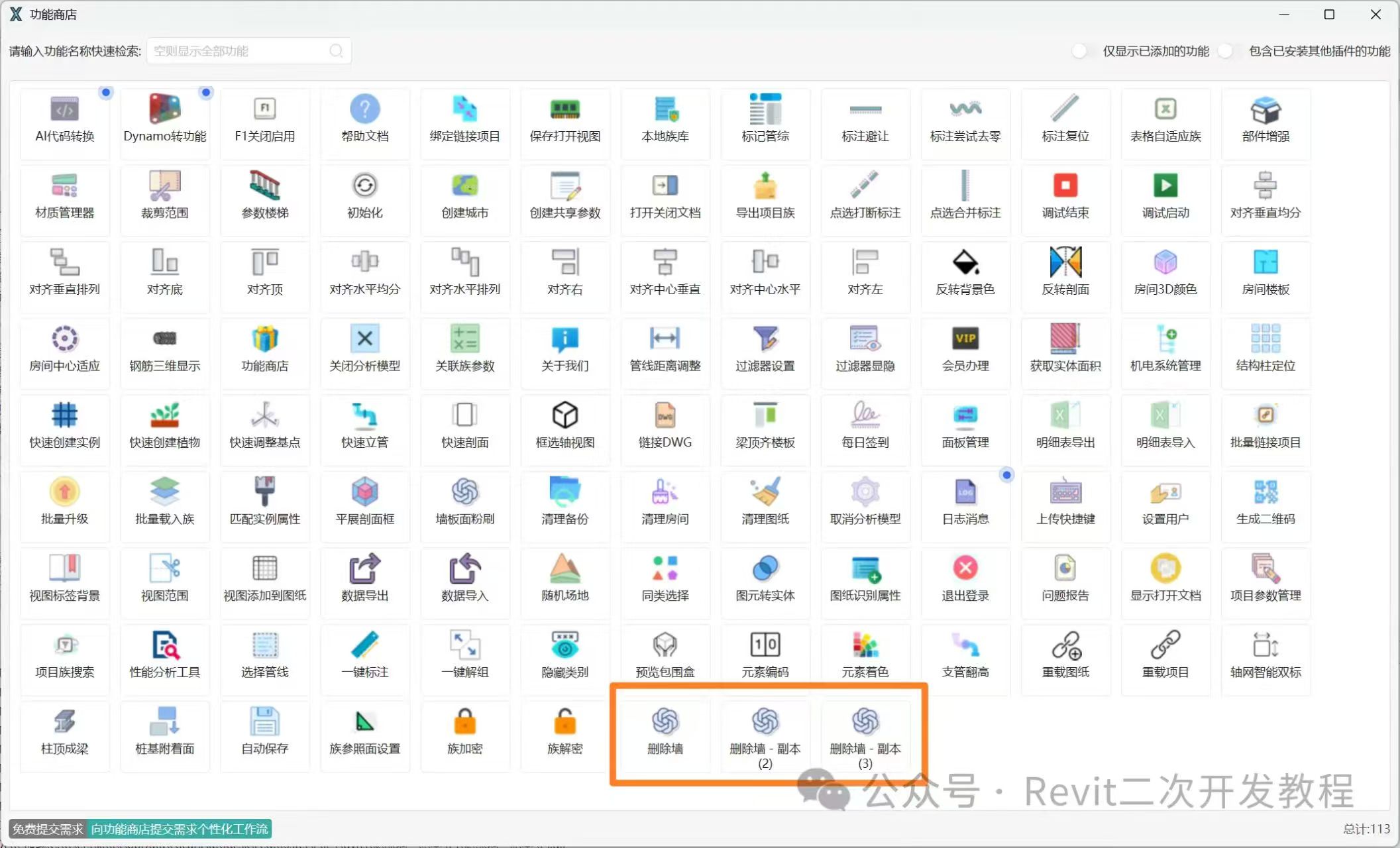

Free功能百宝box不断更新中，欢迎您提建议~
