# 简介

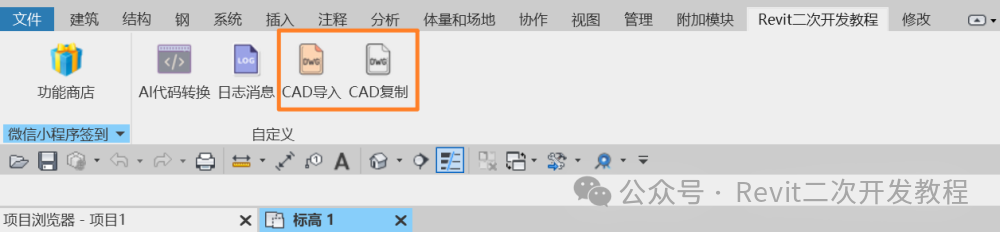

功能商店提交需求之CAD复制,CAD粘贴

1. 在 Revit 中使用 CAD 导入功能

·功能描述：该功能允许用户将CAD文件导入Revit，并将CAD图纸快速复制到当前Revit视图中。

·步骤：

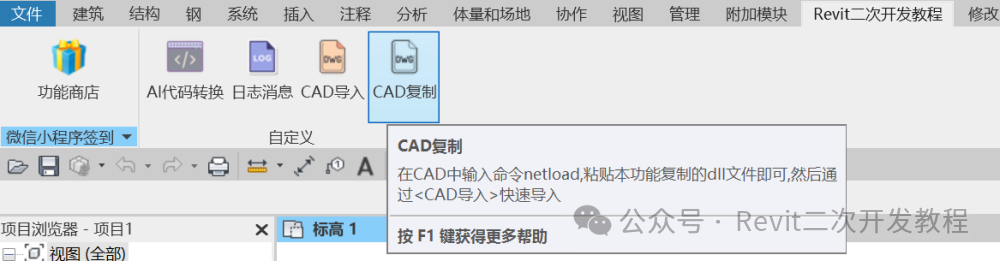

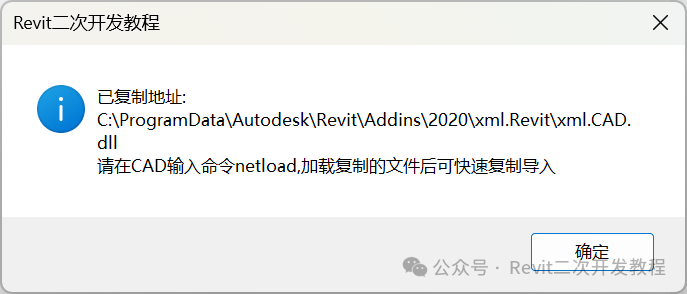

a.在Revit中，运行 命令，复制一个DLL文件路径。这个DLL文件位于Revit安装目录下的Addins文件夹中（具体路径根据Revit版本不同有所变化）。

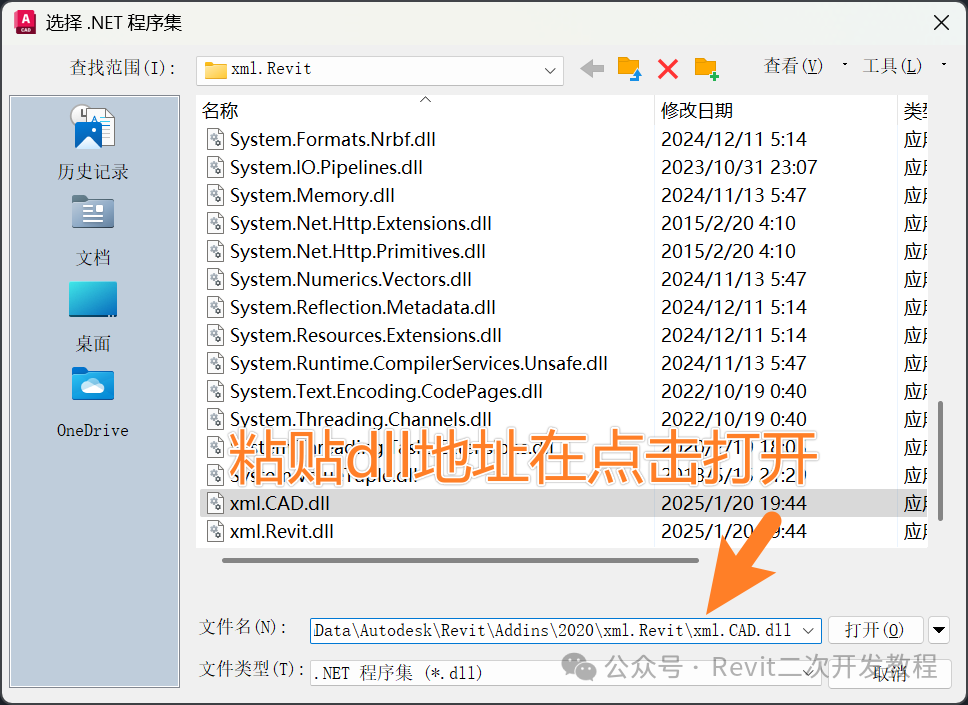

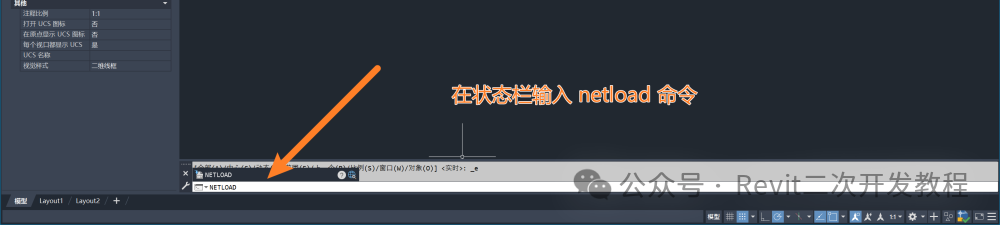

b.在CAD中运行命令netload，加载在Revit中复制的DLL文件。

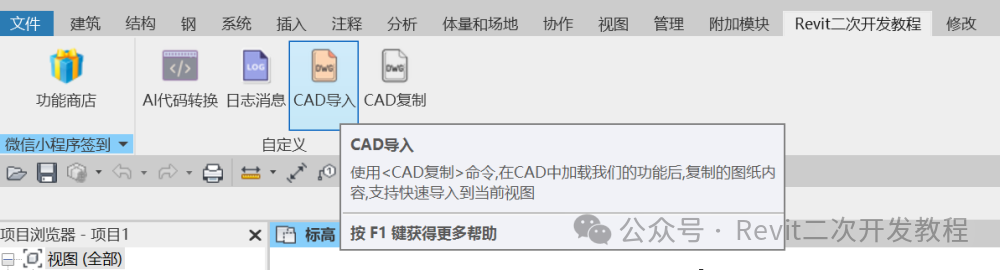

c.完成DLL文件加载后，返回Revit并运行 命令，此命令会导入复制的CAD图纸到当前的Revit视图中。

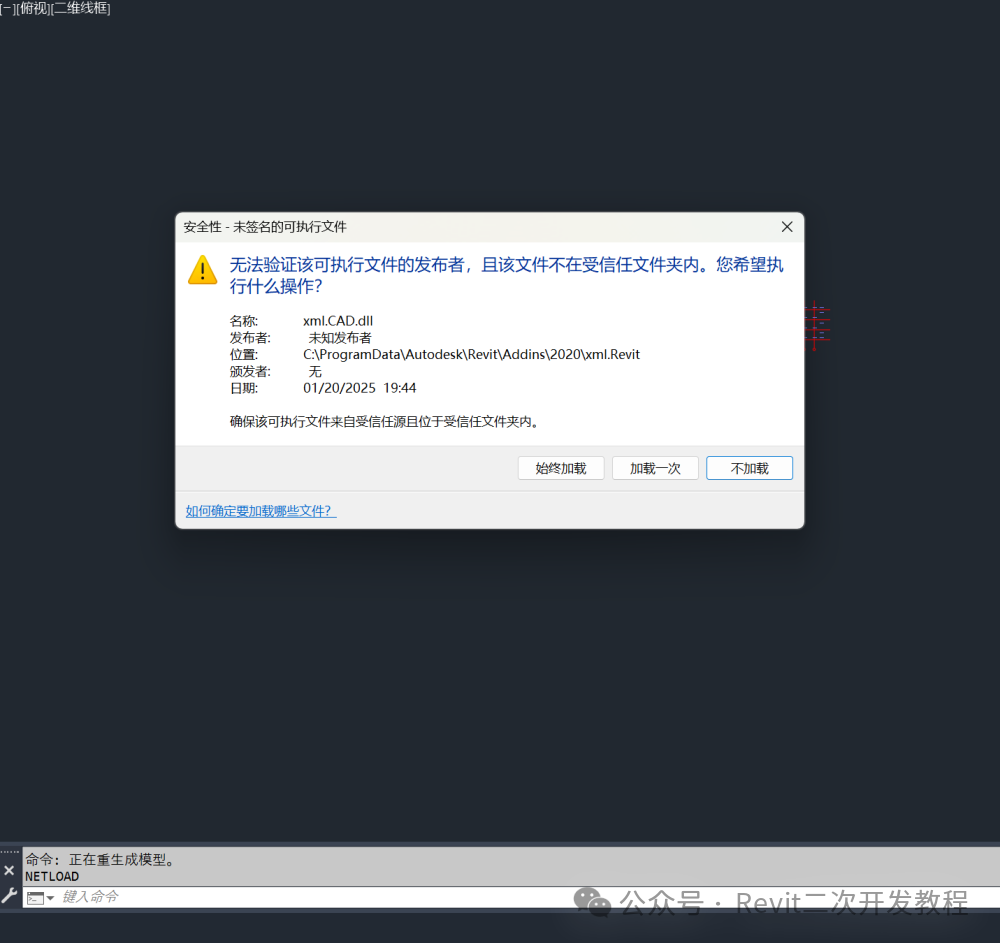

看到这个弹窗之后点击加载一次或者始终载入都行,不过点了始终载入这样命令加载的方式下次启动CAD并不会自动载入的,

·注意事项：

o在使用时，确保CAD文件路径已正确复制，且CAD已加载该DLL文件。

o如果当前视图已有导入的CAD图纸，系统会提示是否删除已有图纸并重新导入。

2. 在 CAD 中使用复制功能

·功能描述：该功能允许用户在CAD中复制选中的图纸内容并保存为一个新的DWG文件，之后可以在Revit中使用该文件进行导入。

·步骤：

a.在CAD中，选择需要复制的图纸对象。

b.执行COPYCLIP命令，选择图纸内容。等于选择需要复制的对象后可以按Ctrl+C复制命令!

c.插件会自动保存当前图纸到本地指定位置 (xml.Revit.dwg)，并清理不需要的图元。

d.完成保存后，可以将该DWG文件导入Revit进行进一步操作。

·注意事项：

o确保选中了正确的图形内容。

o保存的DWG文件会存储在%LocalAppData%/xml.Revit.dwg路径下。

3.CAD导入

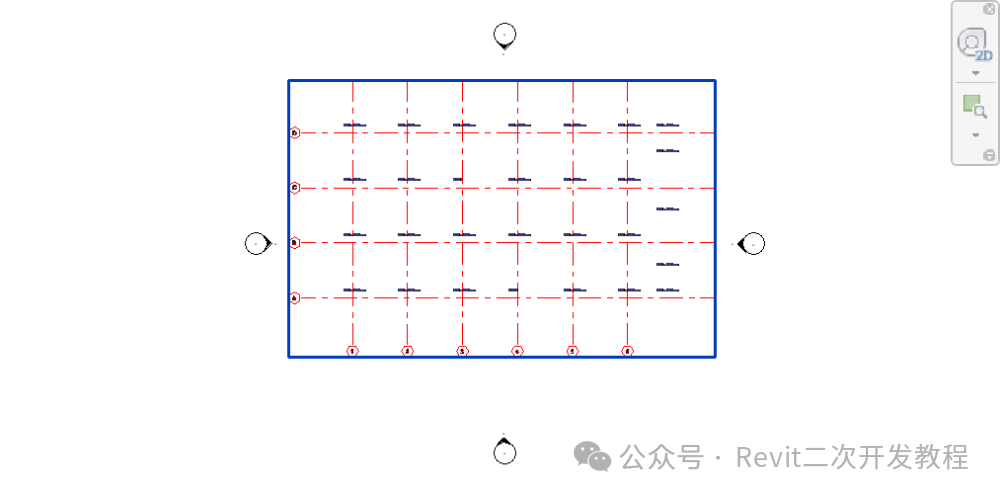

复制完成后,就可以回到Revit中使用CAD导入命令,一键导入图纸到当前视图,并且如果重复的导入的时候还会提示是否删除已导入的重新导入~

4. 错误与异常处理

·插件在运行过程中可能会遇到一些问题，例如文图纸未正确复制等，系统会给出相应的错误提示。
