LaTeX化学公式

LaTeX化学公式

原  文：Chemistry Formulae
译  者：Xovee
翻译时间：2023年7月14日

在LaTeX中，我们可以使用一些包来创建化学公式，例如：chemfig, ochem, streetex和xymtex等。最直观的包可能就是chemfig包了。本文介绍如何使用chemfig包来在LaTeX中创建化学公式。

介绍

创建一个分子结构图（molecule）主要包括用线来链接不同的原子团（atoms group）。一个简单的线性公式可以由以下代码绘制：

\documentclass{article}
\usepackage{chemfig}
\begin{document}

\section{Introduction}
Writing chemical formulae with chemfig is straightforward.

\chemfig{A=B}
\end{document}

输出：

我们首先在文档的开头引入chemfig包。命令\chemfig{A=B}绘制了分子。符号=定义了连接的类型。文末列出了常见的连接类型。

角度（Angles）

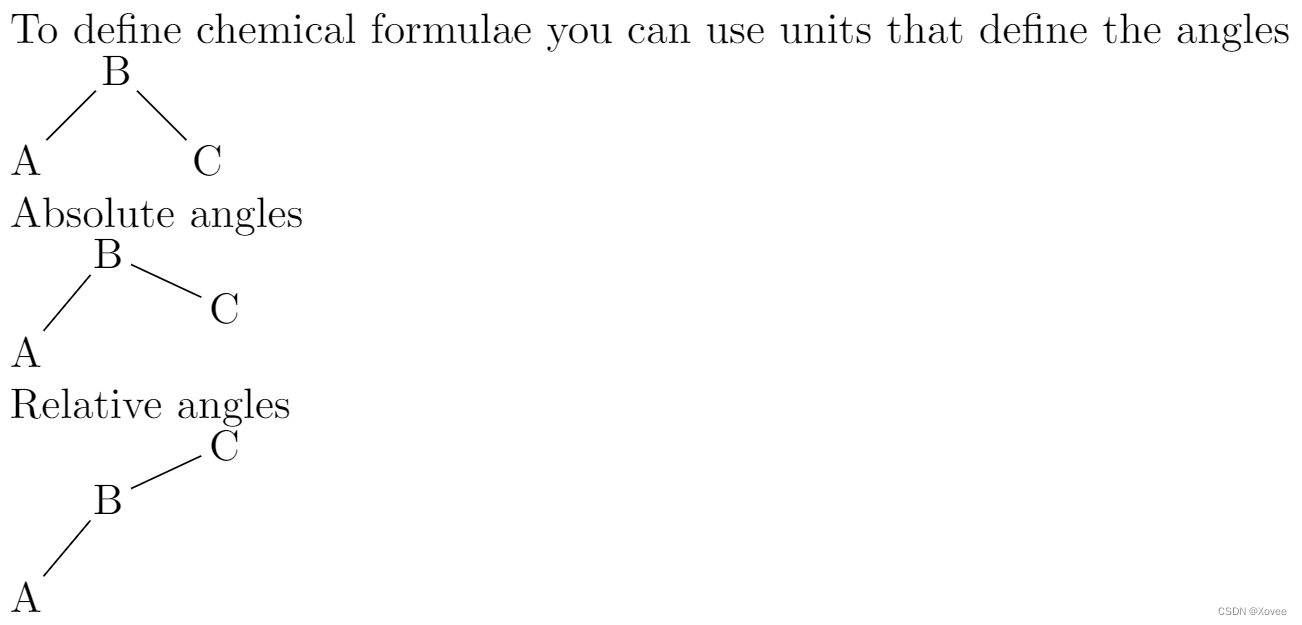

我们可以使用多种方法来定义分子结构中连接之间的角度。

To define chemical formulae you can use units that define the angles

\chemfig{A-[1]B-[7]C}

Absolute angles

\chemfig{A-[:50]B-[:-25]C}

Relative angles

\chemfig{A-[::50]B-[::-25]C}

输出：

在上面的例子中，我们使用了三种不同的定义角度的命令。

• default units：命令\chemfig{A-[1]B-[7]C}中，方括号中的参数设定了角度。每个单位的值等于45°。因此，在这个例子中，角度的值是45°和315°。
• absolute units：我们也可以使用绝对单位，在命令\chemfig{A-[:50]B-[:-25]C}中，方括号中的参数直接表示角度（从水平线开始衡量），并且我们可以使用值为负数的角度。
• relative angles：在第三个例子中，即命令\chemfig{A-[::50]B-[::-25]C}，我们设定的角度值是相对于之前的角度的。

环 Rings

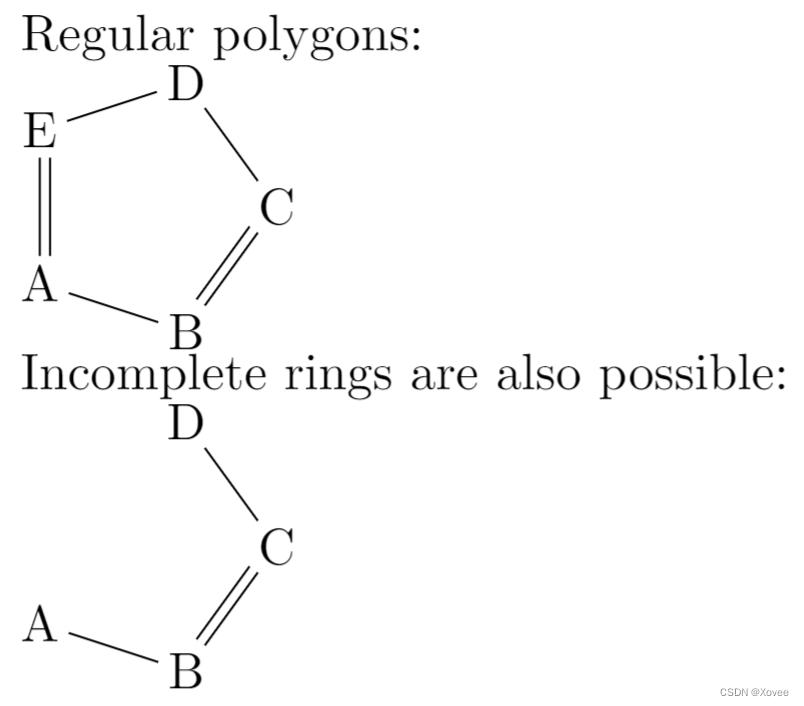

下面的例子介绍了如何绘制多边形：

Regular polygons:

\chemfig{A*5(-B=C-D-E=)}

Incomplete rings are also possible:

\chemfig{A*5(-B=C-D)}

输出：

命令\chemfig{A*5(-B=C-D-E=)}的语法：

• A：第一个原子，剩下的原子们将会从这里开始绘制
• *5：多边形的边数
• (-B=C-D-E=)：剩下的原子和连接（bond）。如果它们的数目加一小于多边形的边数，那么命令将会绘制一个不完整的环。

我们还可以传递一个额外的参数：两个星号（**）。例如，如果我们使用**5而不是*5，那么在多边形之内将会绘制一个圆圈（circle）。

连接环（Connected Rings）

下面的例子绘制了一个咖啡因的化学结构：

\documentclass{article}
\usepackage{chemfig}
\begin{document}
\section{I need caffeine.}

\chemfig{*6((=O)-N(-H)-(*5(-N=-N(-H)-))=-(=O)-N(-H)-)}
\end{document}

输出：

分支 Branches

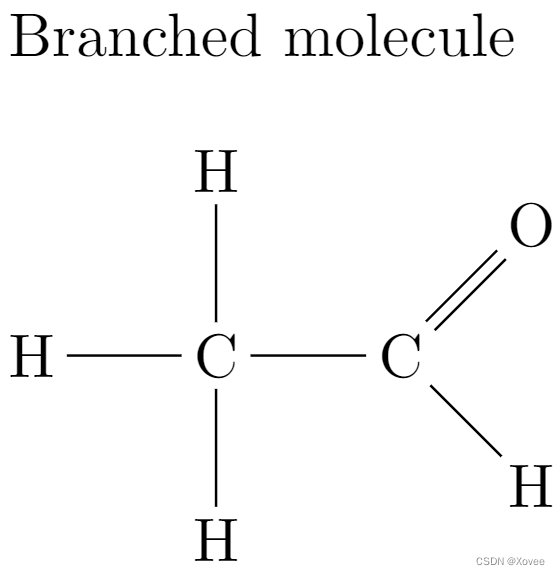

化学公式并不都是线性的，分支公式其实才是最常见的类型。请看下面的例子：

Branched molecule \vspace{.5cm}

\chemfig{H-C(-[2]H)(-[6]H)-C(=[1]O)-[7]H}

输出：

每个节点的分支由括号及其参数所创建。例如，代码

C(-[2]H)(-[6]H)

创建了两个C的分支，角度分别为2个单位（90°）和6个单位（270°）。

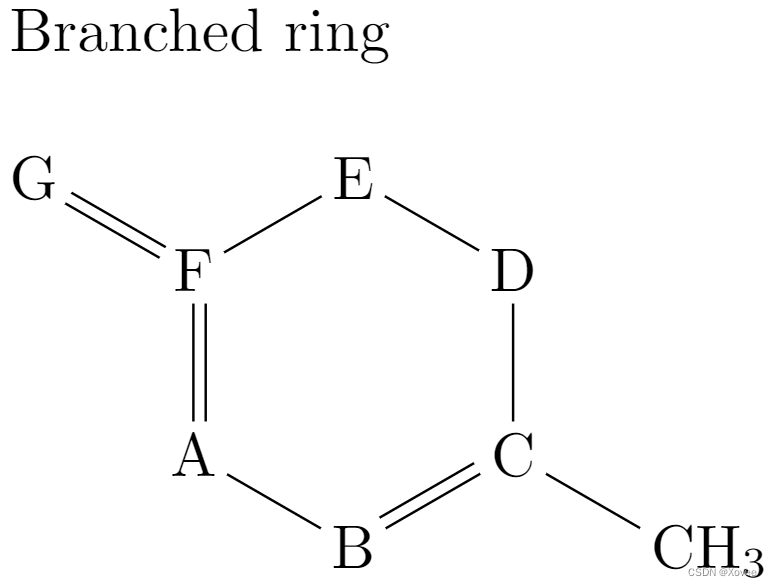

分支还可以添加到环中：

Branched ring
\vspace{.5cm}

\chemfig{A*6(-B=C(-CH_3)-D-E-F(=G)=)}

输出：

语法是类似的，使用小括号来给原子添加分支。例如F(=G)的含义是给节点F添加一个分支G。我们还可以使用嵌套来创建更复杂的例子。

自定义公式

我们还可以自定义化学公式的颜色和节点间距等参数，以及添加公式的描述文字。

{\huge
    \setchemfig{atom sep=2em,bond style={line width=1pt,red,dash pattern=on 2pt off 2pt}}
    \chemname
    {\chemfig{H-C(-[2]H)(-[6]H)-C(=[1]O)-[7]H}}
    {Acetaldehyde}
}

输出：

我们使用了三个新的命令：

• \setbondstyle{ }：在大括号中我们可以传递多个样式命令
• \setatomstep{2em}：设置原子之间的间距为2em。你也可以使用其他的距离单位。
• \chemname{}{}：第一个参数是chemfig公式，第二个参数是公式下所显示的文字。在这个例子中，显示的文字是Acetaldehyde。

我们使用的字体大小为huge。你也可以使用其他的字体大小，公式的大小也会随之发生改变。

参考指南

连接类型

连接类型	代码	输出
single	\chemfig{O-H}
double	\chemfig{O=H}
triple	\chemfig{O~H}
plain right cram	\chemfig{O>H}
plain left cram	\chemfig{O<H}
dashed right cram	\chemfig{O>:H}
dashed left cram	\chemfig{O<:H}
hollow right cram	\chemfig{O>|H}
hollow left cram	\chemfig{O<|H}

延伸阅读

• chemfig包文档
