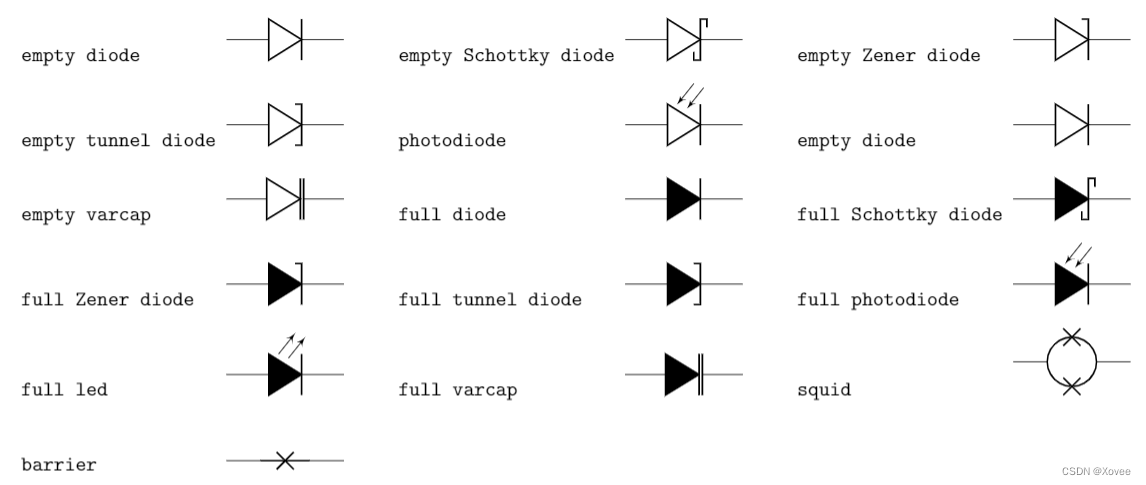

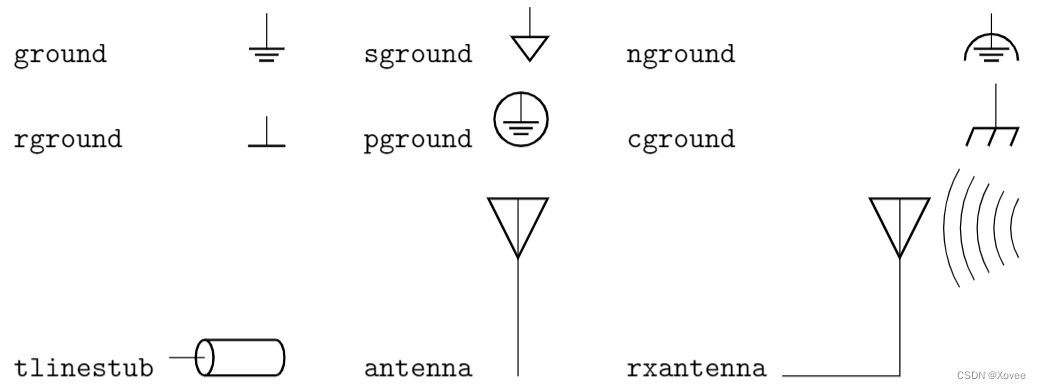

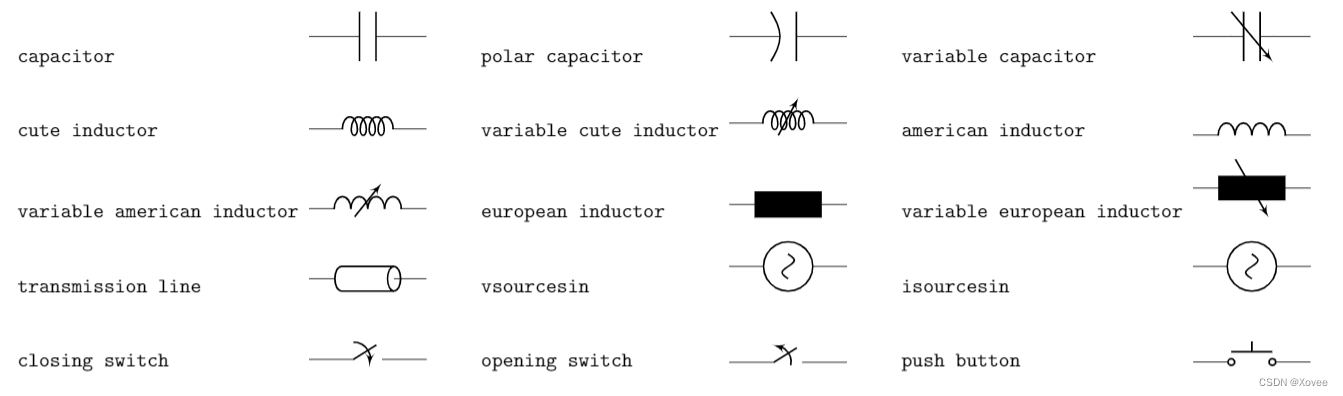

本文介绍了CircuiTikzLaTeX包，用于在文档中创建电气和电子网络图，通过TikZ语法提供多种节点类型如Monopoles、Bipoles和Diodes。示例展示了如何使用这些节点绘制复杂电路并链接到相关资源。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

CircuiTikz package

原文：CircuiTikz package
译者：Xovee
翻译时间：2023年9月9日

介绍

本文介绍CircuiTikz包的基本用法。这个包提供了许多用于排版电气和电子网络的宏。我们首先引入这个包：

\usepackage{circuitikz}

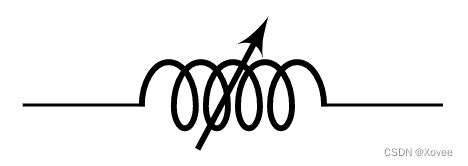

然后我们可以使用TikZ的语法来在circuitikz环境中进行排版。CircuiTikz包含了多种节点（nodes），我们可以使用标准的TikZ语法来使用它们。下面的例子是用了一个名为Varibale cute inductor的节点：

\documentclass{article}
\usepackage{circuitikz}
\begin{document}
\begin{center}
\begin{circuitikz}
\draw (0,0) to[ variable cute inductor ] (2,0);
\end{circuitikz}
\end{center}
\end{document}

输出：
在这里插入图片描述

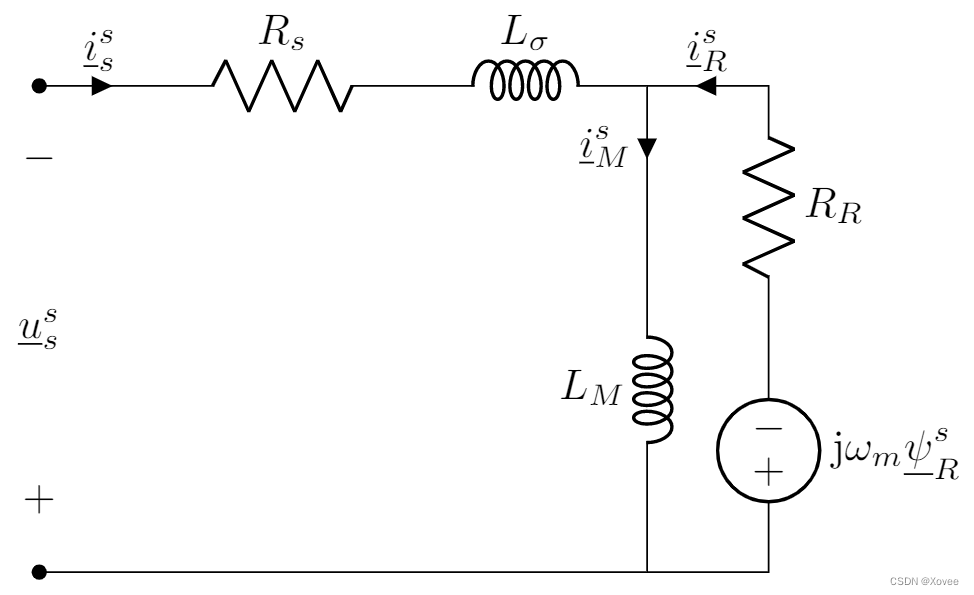

一个更复杂的示例

你可以使用TikZ语法来绘制更为复杂的电子网络图：

\documentclass{article}
\usepackage{circuitikz}
\begin{document}
\begin{center}
\begin{circuitikz}[american voltages]
\draw
  (0,0) to [short, *-] (6,0)
  to [V, l_=$\mathrm{j}{\omega}_m \underline{\psi}^s_R$] (6,2)
  to [R, l_=$R_R$] (6,4)
  to [short, i_=$\underline{i}^s_R$] (5,4)
  (0,0) to [open, v^>=$\underline{u}^s_s$] (0,4)
  to [short, *- ,i=$\underline{i}^s_s$] (1,4)
  to [R, l=$R_s$] (3,4)
  to [L, l=$L_{\sigma}$] (5,4)
  to [short, i_=$\underline{i}^s_M$] (5,3)
  to [L, l_=$L_M$] (5,0);
\end{circuitikz}
\end{center}
\end{document}

输出：

在这里插入图片描述
