本文介绍了四种电路图绘制工具：AxGlyph、EdrawSoft、CircuiTikZ和SchemDraw。AxGlyph易上手但元件库有限；EdrawSoft元件丰富但美观度不足；CircuiTikZ严谨美观但学习曲线较陡峭；SchemDraw同样专业美观，但同样需要较高的学习成本。每款工具都有其优缺点，适合不同需求的用户。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、AxGlyph

AxGlyph官方版是一款相当专业的实用型矢量绘图工具，AxGlyph最新版功能强悍，采用所见即所得操作界面，支持滚动式符号面板，多底色、面板符号定制和分页顺序调整，格式化图形，AxGlyph软件操作简便。
下载地址：https://www.amyxun.com/

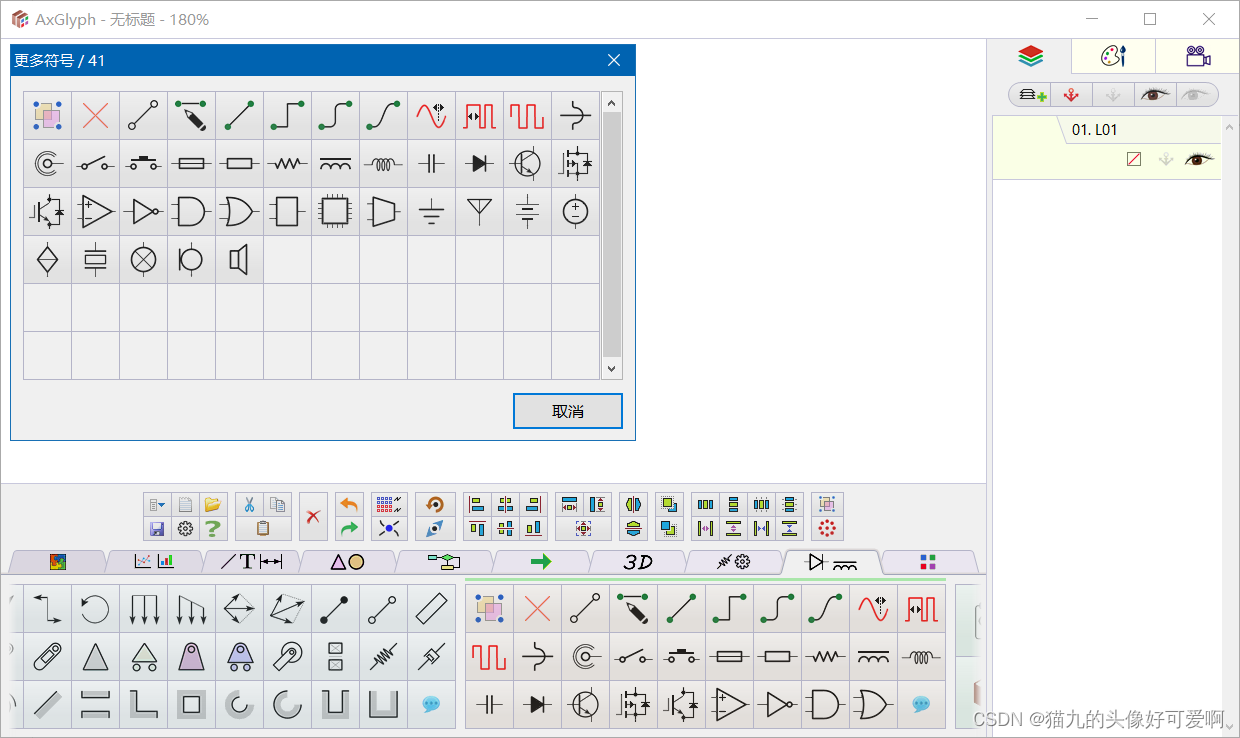

软件界面：
在这里插入图片描述

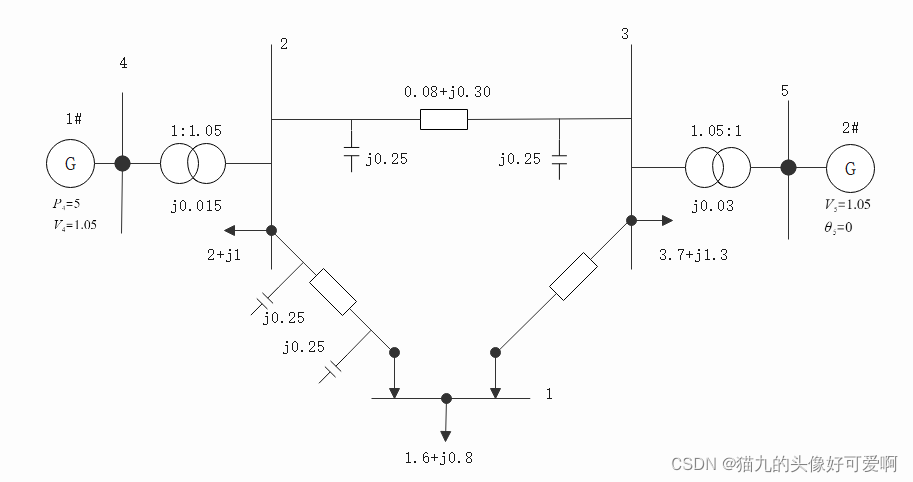

随便画一个电路图试试：

在这里插入图片描述

二、EdrawSoft

下载地址：https://www.edrawsoft.cn/edrawmax/
软件界面：
在这里插入图片描述

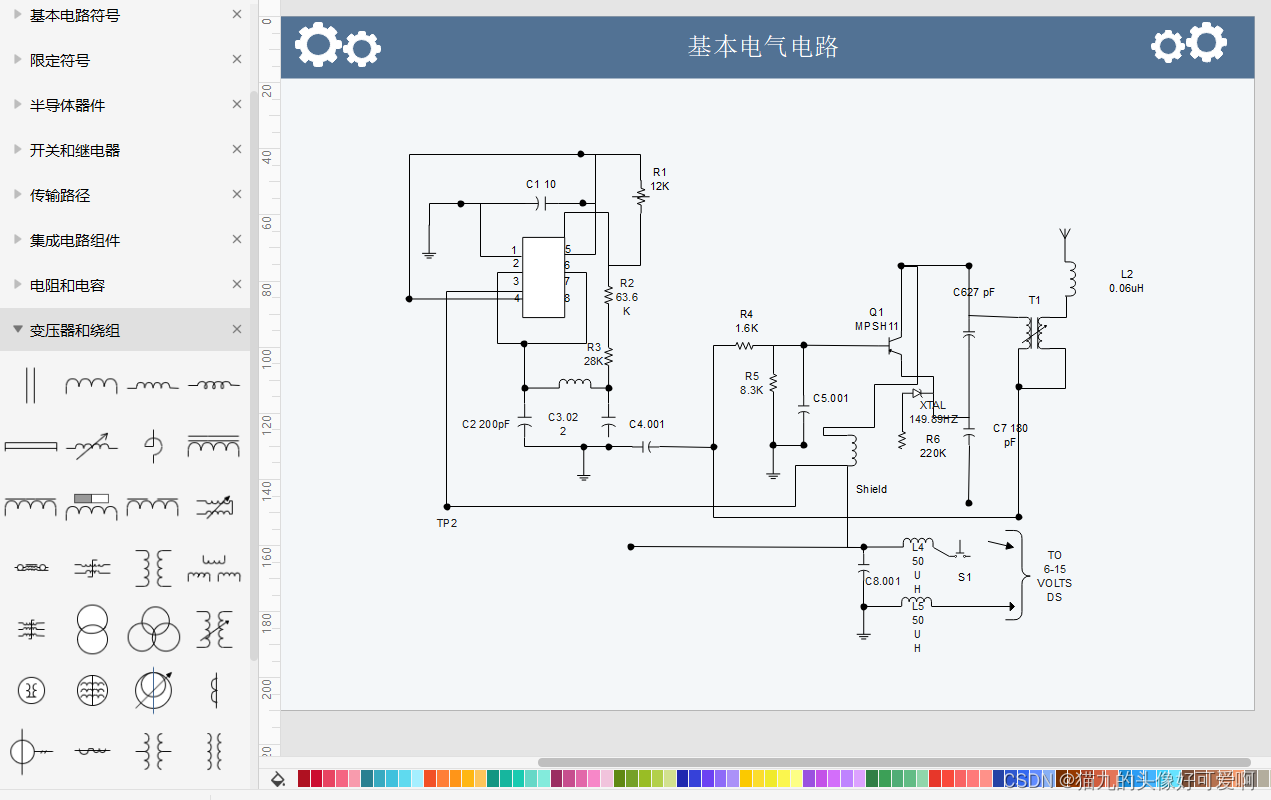

随便画一个电路图试试：

在这里插入图片描述

三、CircuiTikZ

命令行下查看帮助文档：

texdoc circuitikz

举个栗子：

\documentclass{article}

\usepackage{ctex}
\usepackage[siunitx, RPvoltages]{circuitikz}
\usepackage{tikz}


\begin{document}
%这是猫九第一次用tikz库绘制电路图。

\begin{circuitikz}[scale=1.2,american voltages]
	\draw (0,2) to [I=1<\milli \ampere>] (2,2)
	to [R,l_=2<\kilo \ohm>,*-*] (0,0)
	to [R,l_=2<\kilo \ohm>] (2,0)
	to [V,l_=2<\volt>] (2,2)
	to [cspst,l=$t_0$] (4,2) -- (4,1.5)
	to [generic,i=$i_0$,v=$v_1$] (4,-0.5) --(4,-1.5)
	(0,2) -- (0,-1.5) to [V,v=<\volt>] (2,-1.5)
	to [R,l=1<\kilo \ohm>] (4,-1.5);
\end{circuitikz}

\end{document}

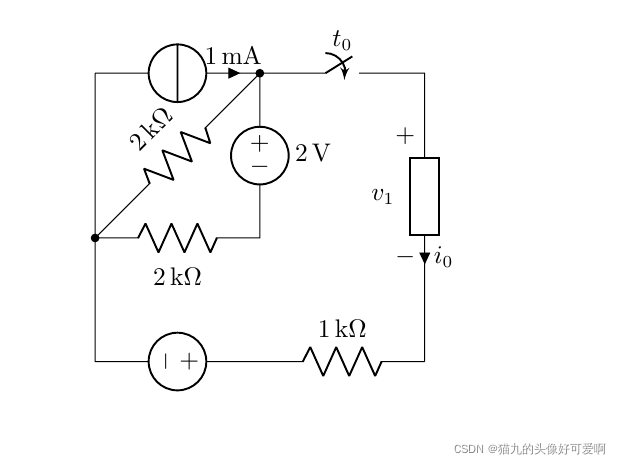

在这里插入图片描述

四、Python+SchemDraw

Schemdraw is a Python package for producing high-quality electrical circuit schematic diagrams. Circuit elements are added, one at a time, similar to how you might draw them by hand, using Python methods.
使用之前先用pip进行安装：

pip install schemdraw

官方文档在这里：<Schemdraw documentation — SchemDraw 0.12 documentation>

import schemdraw
import schemdraw.elements as elm

if __name__ == '__main__':
    d = schemdraw.Drawing()
    d += elm.Resistor().label('100KΩ')
    d += elm.Capacitor().down().label('0.1μF', loc='bottom')
    d += elm.Line().left()
    d += elm.Ground()
    d += elm.SourceV().up().label('10V')
    d.draw()

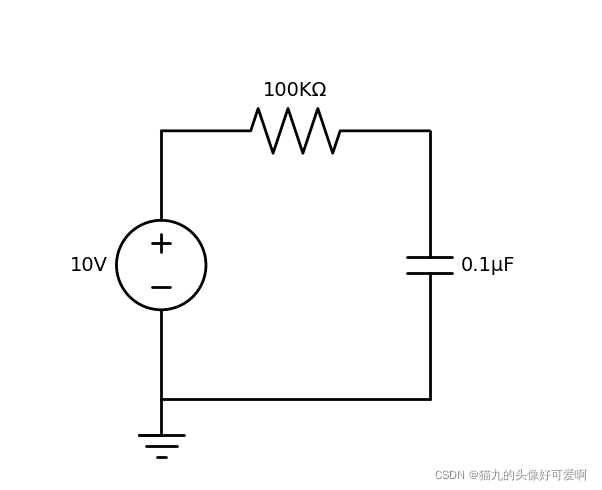

在这里插入图片描述

五、工具评测

工具	优点	缺点
AxGlyph	上手简单，界面友好	元件库少
EdrawSoft	上手简单，界面友好，元件库多	电路图不是很美观
CircuiTikZ	严谨，美观	学习成本高，花费时间长
SchemDraw	严谨，美观	学习成本高，花费时间长
