没写完。

51单片机应用从0开始

第一章单片机基本概念

定义

把中央处理器CPU（Central Processing Unit）、存储器（Memory）、定时器/计数器、中断、输入/输出I/O（Input/Output）接口电路等功能部件集成在一块集成电路芯片上的微型计算机。
基本概念

单片机的功能部件

中央处理器CPU

计算机的核心部件由运算器和控制器组成主要完成计算机的运算和控制功能

1. 运算器——中央处理器CPU

- 算术逻辑单元ALU
- 累加器ACC（Accumulator）
- 寄存器B
- 程序状态字PSW（Programe State Word）

PSW👇 在这里插入图片描述

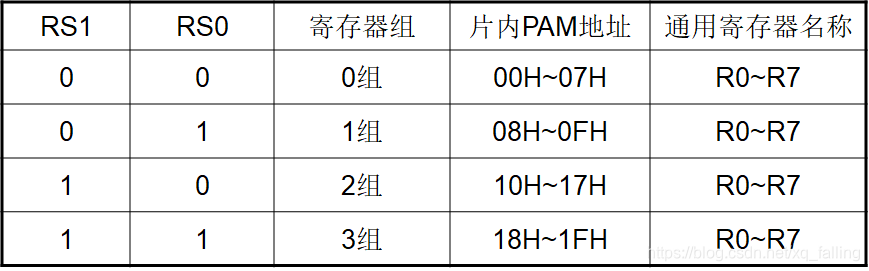

RS1、 RS0与片内工作寄存器组的对应关系👇

2. 控制器——中央处理器CPU

时钟电路
- （a）内部时钟电路
- （b）外部振荡源

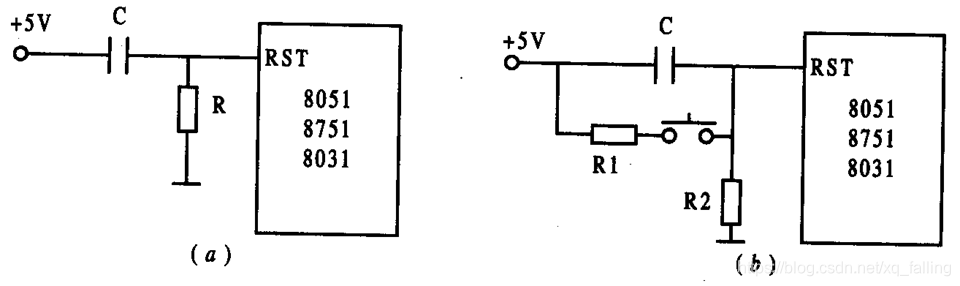

复位电路
- （a）上电复位电路
- （b）开关复位电路

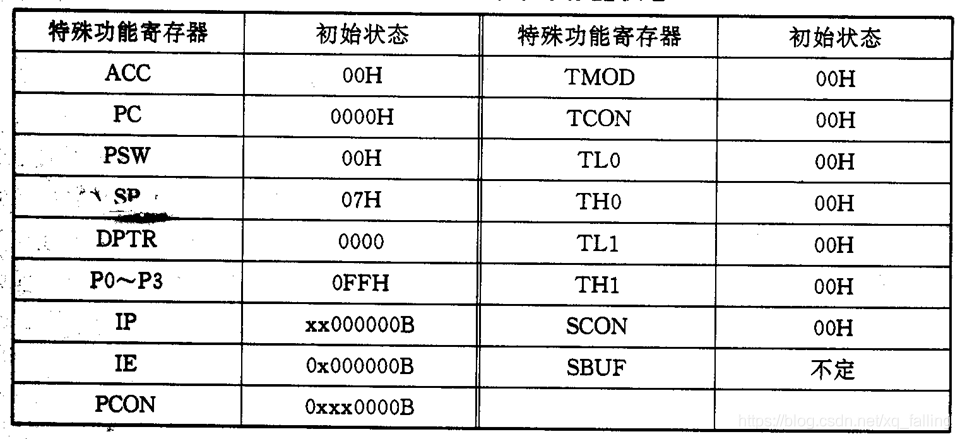

- 复位后内部寄存器状态

3. 指令寄存器和指令译码器——中央处理器CPU

指令寄存器中存放指令代码。CPU执行指令时, 由程序存储器中读取的指令代码送入指令存储器, 经译码器译码后由定时与控制电路发出相应的控制信号, 完成指令所指定的操作。

4. 程序计数器PC（Program Counter）

PC用于存放CPU下一条要执行的指令地址, 是一个 16 位的专用寄存器, 可寻址范围是0000H~0FFFFH共 64 KB。程序中的每条指令存放在ROM区的某一单元, 并都有自己的存放地址。 CPU 要执行哪条指令时, 就把该条指令所在的单元的地址送上地址总线。在顺序执行程序中, 当PC的内容被送到地址总线后, 会自动加 1, 即(PC)← (PC)+1, 又指向CPU下一条要执行的指令地址。

5. 堆栈指针SP（Stack Pointer）——中央处理器CPU

堆栈操作是在内存RAM区专门开辟出来的按照“先进后出”原则进行数据存取的一种工作方式, 主要用于子程序调用及返回和中断处理断点的保护及返回, 它在完成子程序嵌套和多重中断处理中是必不可少的。为保证逐级正确返回, 进入栈区的“断点”数据应遵循“先进后出”的原则。SP用来指示堆栈所处的位置, 在进行操作之前, 先用指令给SP赋值, 以规定栈区在RAM区的起始地址（栈底层）。当数据推入栈区后, SP的值也自动随之变化。MCS - 51 系统复位后, SP初始化为07H。

6. 数据指针寄存器DPTR——中央处理器CPU

数据指针DPTR是一个 16 位的专用寄存器, 其高位字节寄存器用DPH表示,低位字节寄存器用DPL表示。既可作为一个 16 位寄存器DPTR来处理, 也可作为两个独立的 8 位寄存器DPH和DPL来处理。
DPTR 主要用来存放 16 位地址, 当对 64 KB外部数据存储器空间寻址时, 作为间址寄存器用。在访问程序存储器时, 用作基址寄存器。

存储器

具有记忆功能的电子部件，分为程序存储器和数据存储器两类
程序存储器：存储程序、表格等相对固定的信息
数据存储器：存储程序运行期间所用到的数据信息

1. 程序存储器ROM

对于8051来说, 程序存储器（ROM）的内部地址为0000H~0FFFH, 共 4 KB; 外部地址为 1000H~FFFFH, 共 60 KB。 当程序计数器由内部 0FFFH执行到外部 1000H 时, 会自动跳转。对于 8751 来说, 内部有 4 KB的EPROM, 将它作为内部程序存储器; 8031 内部无程序存储器, 必须外接程序存储器。 8031 最多可外扩 64 KB程序存储器, 其中 6 个单元地址具有特殊用途, 是保留给系统使用的。0000H是系统的启动地址, 一般在该单元中存放一条绝对跳转指令。0003H、000BH、 000BH、001BH和 0023H对应 5 种中断源的中断服务入口地址。

2. 内部数据存储器

MCS-51 单片机片内RAM的配置如下图所示。片内RAM为 256 字节, 地址范围为00H~FFH, 分为两大部分: 低 128 字节（00H~7FH）为真正的RAM区; 高 128 字节（80H~FFH）为特殊功能寄存器区SFR。在低 128 字节RAM中, 00H~1FH共 32 单元是 4 个通用
工作寄存器区。每一个区有 8 个通用寄存器R0~R7。寄存器和RAM地址对应关系如表。

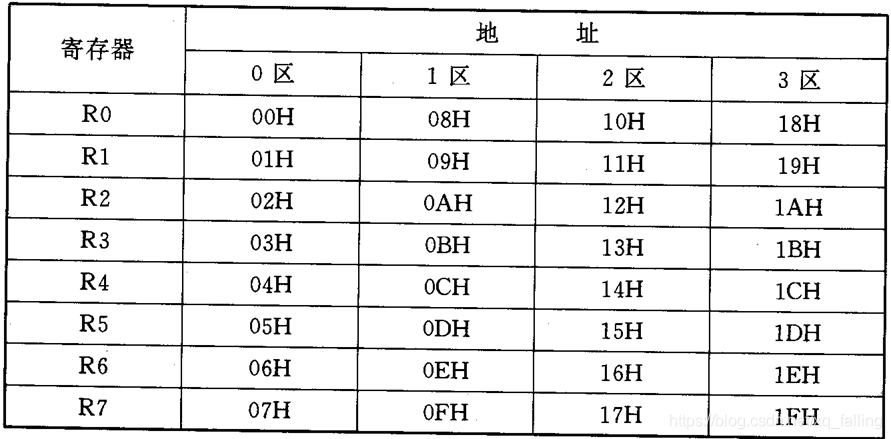

寄存器与RAM 地址对照表👇

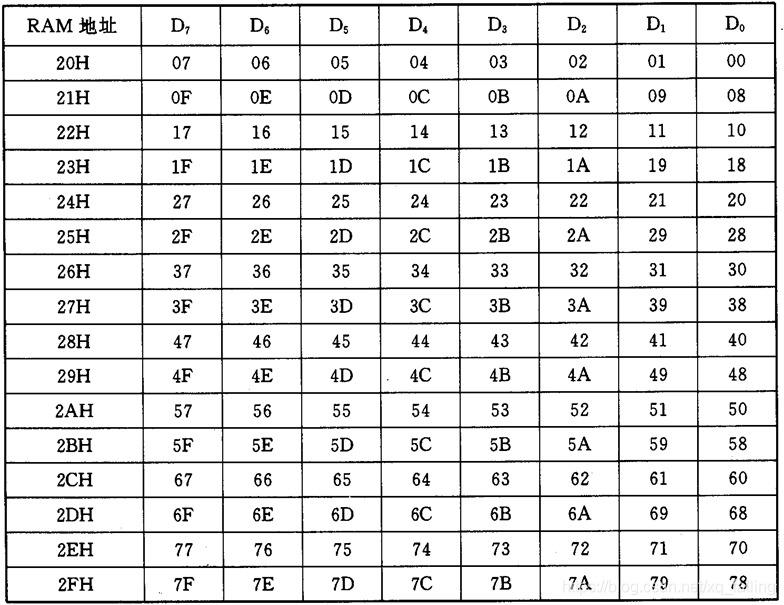

RAM中的位寻址区地址表👇

SFR特殊功能寄存器地址表1👇

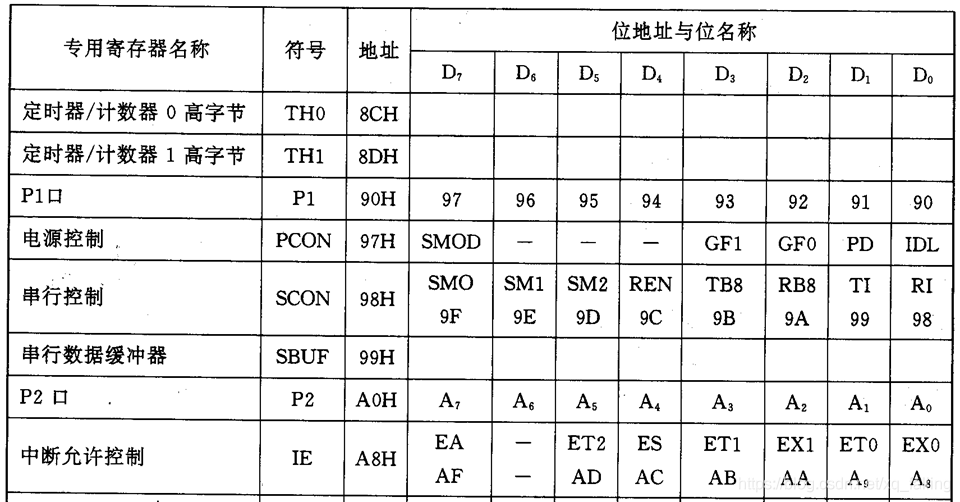

SFR特殊功能寄存器地址表2👇

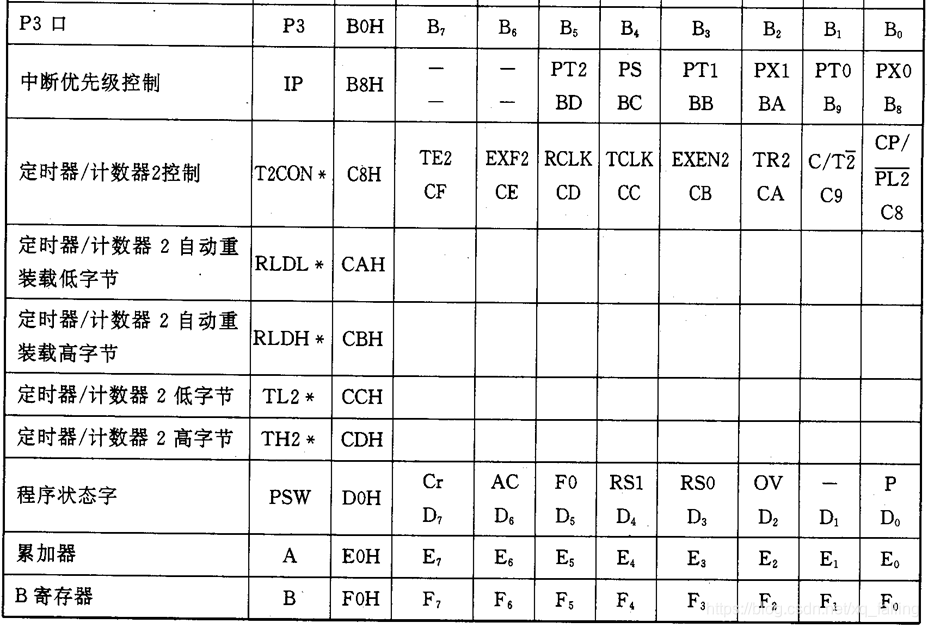

SFR特殊功能寄存器地址表3👇

3. 外部数据存储器

外部数据存储器一般由静态RAM构成，其容量大小由用户根据需要而定, 最大可扩展到 64 KB RAM , 地址是 0000H~0FFFFH。 CPU通过MOVX指令访问外部数据存储器, 用间接寻址方式, R0、R1和 DPTR都可作间接寄存器。注意, 外部RAM和扩展的I/O接口是统一编址的, 所有的外扩I/O 口都要占用 64 KB中的地址单元。

并行输入/输出接口

CPU与相应的I/O设备（如: 键盘、鼠标、显示器、打印机等）进行信息交换的桥梁,
主要功能是协调、匹配CPU与外设的工作

1. P0口

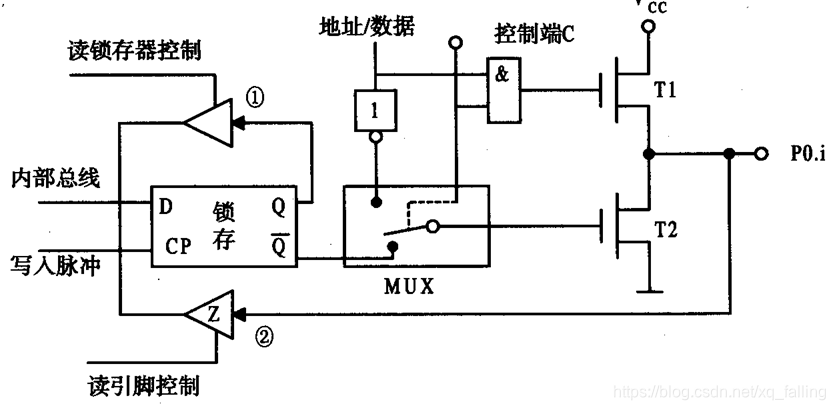

P0 口内部一位结构图👇 在这里插入图片描述

2. P1、P2和P3口

P1、P2 和P3 口为准双向口, 在内部差别不大, 但使用功能有所不同。
P1口是用户专用 8 位准双向I/O口, 具有通用输入/输出功能, 每一位都能独立地设定为输入或输出。当有输出方式变为输入方式时, 该位的锁存器必须写入“1”, 然后才能进入输入操作。
P2口是 8 位准双向I/O口。外接I/O设备时, 可作为扩展系统的地址总线, 输出高8位地址, 与P0 口一起组成 16 位地址总线。对于 8031 而言, P2 口一般只作为地址总线使用, 而不作为I/O线直接与外部设备相连。

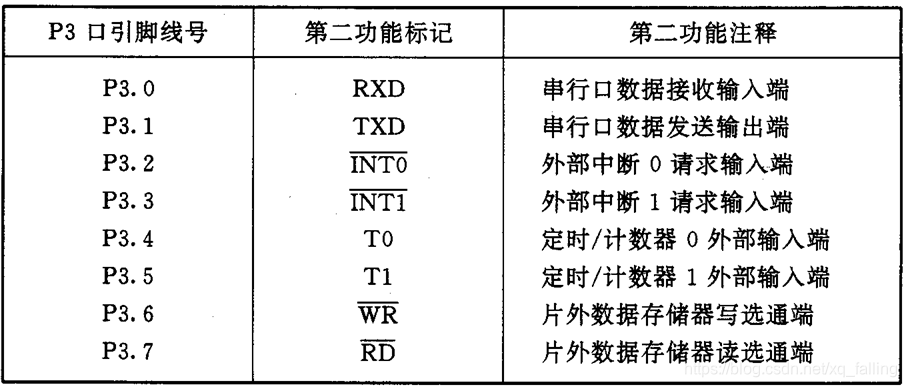

P3口的第二功能👇
在这里插入图片描述
单片机的引脚及其功能👇

(a) 管脚图；
(b) 8031 引脚功能分类

串行口

实现单片机和其他设备之间的串行数据传送
即可作为全双工异步通用收发器使用，又可作为同步移位寄存器使用。

定时器/计数器

用于实现定时或计数功能
并以其定时或计数结果对操作对象进行控制

中断控制系统

为满足各种实时控制的需要而设置
是重要的输入输出方式
8051单片机中有5个中断源，可分为高级和低级两个优先级别。

时钟电路

主要由振荡器和分频器组成
为系统各工作部件提供时间基准
串口、中断、定时/计数是单片机重要的内部资源
为CPU控制外部设备、实现信息交流提供了强有力的支持

1. 机器周期和指令周期——单片机工作的基本时序

-（1）振荡周期: 也称时钟周期, 是指为单片机提供时钟脉冲信号的振荡源的周期。
-（2）状态周期: 每个状态周期为时钟周期的 2 倍, 是振荡周期经二分频后得到的。
-（3）机器周期: 一个机器周期包含 6 个状态周期S1~S6, 也就是 12 个时钟周期。在一个机器周期内, CPU可以完成一个独立的操作。
-（4）指令周期: 它是指CPU完成一条操作所需的全部时间。每条指令执行时间都是有一个或几个机器周期组成。MCS 51 系统中, 有单周期指令、双周期指令和四周期指令。

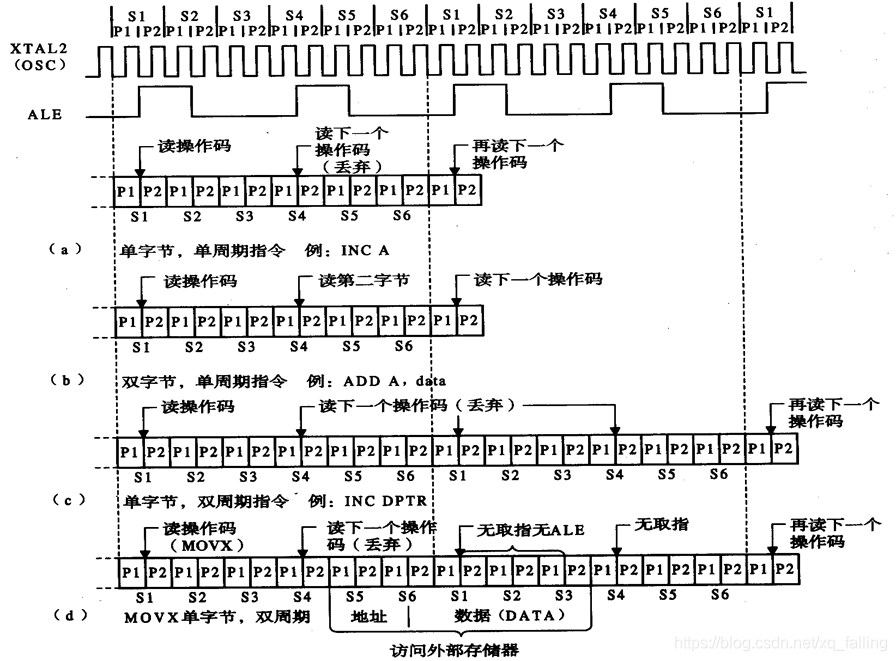

2. MCS - 51 指令的取指/执行时序

在这里插入图片描述

3. 访问外部ROM和RAM的时序

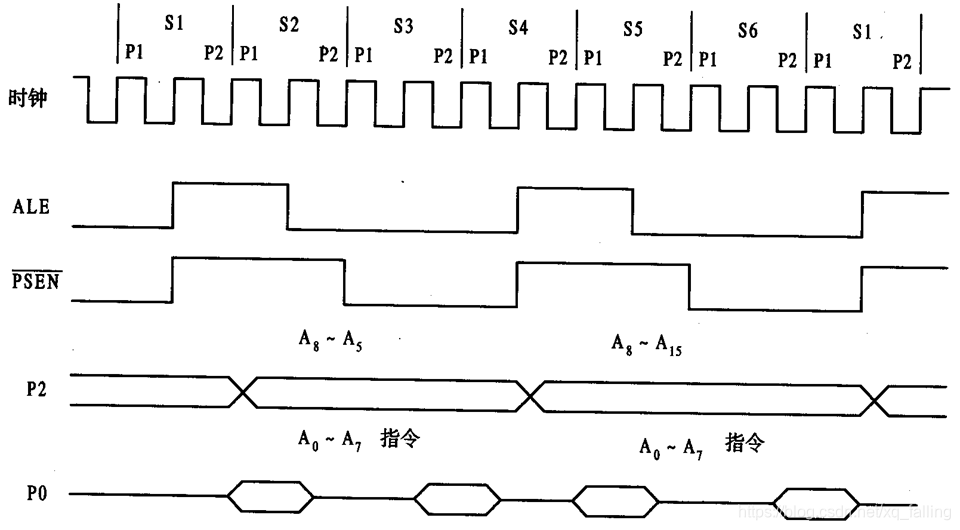

读外部程序ROM时序👇
在这里插入图片描述

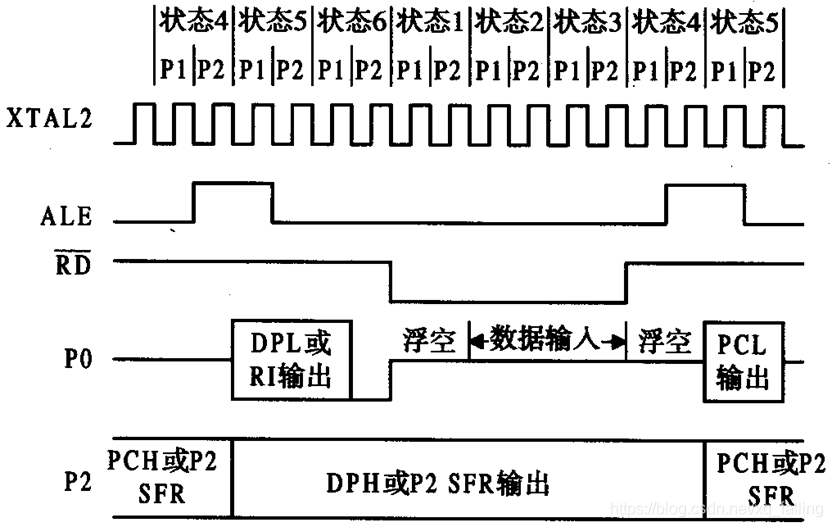

读外部数据RAM时序 👇

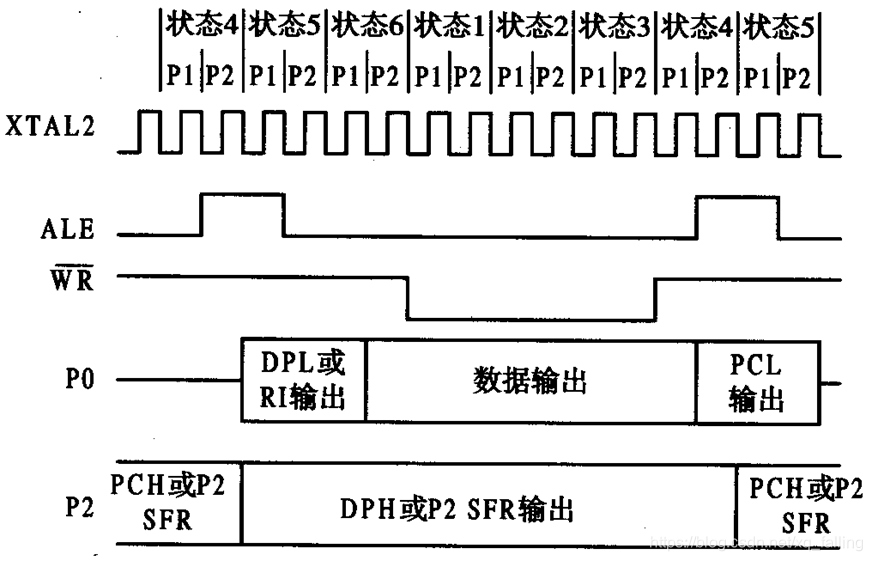

写外部数据RAM的时序👇

总线

计算机各工作部件之间传送信息的公共通道
按功能可分为

数据总线DB（Data Bus）
地址总线 AB（Address Bus）
控制总线 CB（Control Bus）
三类分别传送数据信息、地址信息和控制信息

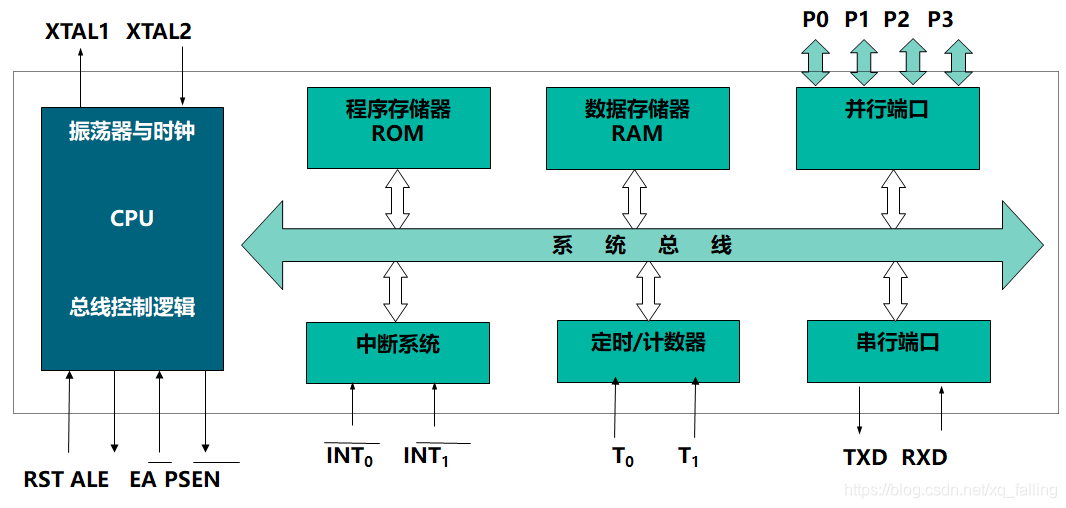

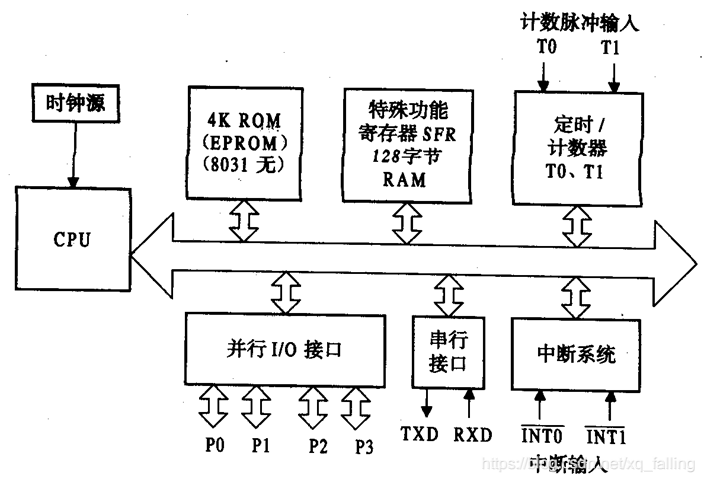

总结_MCS -51单片机硬件结构&MCS - 51单片机的内部结构

在这里插入图片描述

特点

- 严格区分ROM和RAM

 - 程序存储器（ROM）只存放程序、固定常数及数据表格
 - 数据存储器（RAM）用作工作区及存放用户数据
 - 小容量的数据存储器能以高速RAM形式集成在单片机内，以 加速单片机的执行速度

- 采用面向控制的指令系统

- 为满足控制的需要，单片机有强大的逻辑控制能力，特别是 具有很强的位处理能力。

- I/O引脚通常为多功能

- 引脚处于何种功能，可由指令来设置或由机器状态来区分
- 解决实际引脚数和需要的信号线的矛盾

- 外部扩展能力强

- 在内部的各种功能部件不能满足应用需要时，均可在外部进 行扩展
- （如扩展ROM、RAM，I/O接口，定时器/计数器， 中断系统等）
- 与许多通用的微机接口芯片兼容
- 给应用系统设计带来极大的方便和灵活性。

- 结构功能优化

- 能方便灵活地组成各种智能测控仪器仪表和设备

- 可靠性高

- 单片机芯片按工业测校环境要求设计
- 产品在120°C温度条件下经44小时老化处理，并通 过电气测试及最终质量检验
- 可以适应各种恶劣的工作环境。

第二章 MCS-51单片机的指令系统

1. 指令系统定义

指令是规定计算机完成一个特定功能的命令 • MCS-51单片机设有传送、算术运算、逻辑运算、控制转移、位操作共5 类111条指令
用户可以通过立即寻址、寄存器寻址、寄存器间接寻址、直接寻址、变址寻址、相对寻址、位寻址等7种寻址方式规定操作数
深入理解不同寻址方式的特点及功能，全面掌握各条指令的格式、功能及使用方法是灵活运用指令系统的关键。
