stm32f103zet6引脚图(引脚定义表)

表格

引脚号引脚名称类型I/O口电平主功能默认复用功能重定义功能
1PE2I/OFTPE2TRACECK/FSMC_A23
2PE3I/OFTPE3TRACED0/FSMC_A19
3PE4I/OFTPE4TRACED1/FSMC_A20
4PE5I/OFTPE5TRACED2/FSMC_A21
5PE6I/OFTPE6TRACED3/FSMC_A22
6VBATS-VBAT-
7PC13-TAMPER-RTC(5)I/O-PC13(6)TAMPER-RTC
8PC14-OSC32_IN(5)I/O-PC14(6)OSC32_IN
9PC15-OSC32_OUT(5)I/O-PC15(6)OSC32_OUT
10PFOI/OFTPFOFSMC_A0
11PF1I/OFTPF1FSMC_A1
12PF2I/OFTPF2FSMC_A2
13PF3I/OFTPF3FSMC_A3
14PF4I/OFTPF4FSMC_A4
15PF5I/OFTPF5FSMC_A5
16VSS_5S-VSS_5-
17VDD_5S-VDD_5-
18PF6I/O-PF6ADC3_IN4/FSMC_NIORD
19PF7I/O-PF7ADC3_IN5/FSMC_NREG
20PF8I/O-PF8ADC3_IN6/FSMC_NIOWR
21PF9I/O-PF9ADC3_IN7/FSMC_CD
22PF10I/O-PF10ADC3_IN8/FSMC_INTR
23OSC_INI-OSC_IN-
24OSC_OUTO-OSC_OUT-
25NRSTI/O-NRST-
26PCOI/O-PCOADC123_IN10
27PC1I/O-PC1ADC123_IN11
28PC2I/O-PC2ADC123_IN12
29PC3(7)I/O-PC3ADC123_IN13
30VSSAS-VSSA--
31VREF-S-VREF---
32VREF+S-VREF+--
33VDDAS-VDDA--
34PA0-WKUPI/O-PA0WKUP/USART2_CTS(9) ADC123_IN0 TIM2_CH1_ETR TIM5_CH1/TIM8_ETR-
35PA1I/O-PA1USART2_RTS(9) ADC123_IN1/TIM5_CH2/TIM2_CH2(9)-
36PA2I/O-PA2USART2_TX(9)/TIM5_CH3 ADC123_IN2/TIM2_CH3(9)-
37PA3I/O-PA3USART2_RX(9)/TIM5_CH4 ADC123_IN3/TIM2_CH4(9)-
38VSS_4S-VSS_4--
39VDD_4S-VDD_4--
40PA4I/O-PA4SPI1_NSS(9)/ USART2_CK(9) DAC_OUT1/ADC12_IN4-
41PA5I/O-PA5SPI1_SCK(9) DAC_OUT2 ADC12_IN5-
42PA6I/O-PA6SPI1_MISO(9) TIM8_BKIN/ADC12_IN6 TIM3_CH1(9)TIM1_BKIN
43PA7I/O-PA7SPI1_MOSI(9)/TIM8_CH1N/ADC12_IN7 TIM3_CH2(9)TIM1_CH1N
44PC4I/O-PC4ADC12_IN14-
45PC5I/O-PC5ADC12_IN15-
46PBOI/O-PBOADC12_IN8/TIM3_CH3 TIM8_CH2NTIM1_CH2N
47PB1I/O-PB1ADC12_IN9/TIM3_CH4(9) TIM8_CH3NTIM1_CH3N
48PB2I/OFTPB2/BOOT1--
49PF11I/OFTPF11FSMC_NIOS16-
50PF12I/OFTPF12FSMC_A6-
51VSS_6S-VSS_6--
52VDD_6SVDD_6
53PF13I/OFTPF13FSMC_A7
54PF14I/OFTPF14FSMC_A8
55PF15I/OFTPF15FSMC_A9
56PG0I/OFTPG0FSMC_A10
57PG1I/OFTPG1FSMC_A11
58PE7I/OFTPE7FSMC_D4TIM1_ETR
59PE8I/OFTPE8FSMC_D5TIM1_CH1N
60PE9I/OFTPE9FSMC_D6TIM1_CH1
61VSS_7SVSS_7
62VDD_7SVDD_7
63PE10I/OFTPE10FSMC_D7TIM1_CH2N
64PE11I/OFTPE11FSMC_D8TIM1_CH2
65PE12I/OFTPE12FSMC_D9TIM1_CH3N
66PE13I/OFTPE13FSMC_D10TIM1_CH3
67PE14I/OFTPE14FSMC_D11TIM1_CH4
68PE15I/OFTPE15FSMC_D12TIM1_BKIN
69PB10I/OFTPB10I2C2_SCL/USART3_TX(9)TIM2_CH3
70PB11I/OFTPB11I2C2_SDA/USART3_RX(9)TIM2_CH4
71VSS_1SVSS_1
72VDD_1SVDD_1
73PB12I/OFTPB12SPI2_NSS/I2S2_WS/I2C2_SMBA/USART3_CK(9)/TIM1_BKIN(9)
74PB13I/OFTPB13SPI2_SCK/I2S2_CK/USART3_CTS(9)/TIM1_CH1N
75PB14I/OFTPB14SPI2_MISO/TIM1_CH2N/USART3_RTS(9)/
76PB15I/OFTPB15SPI2_MOSI/I2S2_SD/TIM1_CH3N(9)/
77PD8I/OFTPD8FSMC_D13USART3_TX
78PD9I/OFTPD9FSMC_D14USART3_RX
79PD10I/OFTPD10FSMC_D15USART3_CK
80PD11I/OFTPD11FSMC_A16USART3_CTS
81PD12I/OFTPD12FSMC_A17TIM4_CH1/USART3_RTS
82PD13I/OFTPD13FSMC_A18TIM4_CH2
83VSS_8SVSS_8
84VDD_8SVDD_8
85PD14I/OFTPD14FSMC_D0TIM4_CH3
86PD15I/OFTPD15FSMC_D1TIM4_CH4
87PG2I/OFTPG2FSMC_A12
88PG3I/OFTPG3FSMC_A13
89PG4I/OFTPG4FSMC_A14
90PG5I/OFTPG5FSMC_A15
91PG6I/OFTPG6FSMC_INT2
92PG7I/OFTPG7FSMC_INT3
93PG8I/OFTPG8
94VSS_9SVSS_9
95VDD_9SVDD_9
96PC6I/OFTPC6I2S2_MCK/TIM8_CH1/SDIO_D6TIM3_CH1
97PC7I/OFTPC7I2S3_MCK/TIM8_CH2/SDIO_D7TIM3_CH2
98PC8I/OFTPC8TIM8_CH3/SDIO_D0TIM3_CH3
99PC9I/OFTPC9TIM8_CH4/SDIO_D1TIM3_CH4
100PA8I/OFTPA8USART1_CK/TIM1_CH1(9)/MCO
101PA9I/OFTPA9USART1_TX(9)/ TIM1_CH2(9)
102PA10I/OFTPA10USART1_RX(9)/ TIM1_CH3(9)
103PA11I/OFTPA11USART1_CTS/USBDM CAN_RX(9)/TIM1_CH4(9)-
104PA12I/OFTPA12USART1_RTS/USBDP/ CAN_TX(9)/TIM1_ETR(9)
105PA13I/OFTJTMS-SWDIOPA13
106Not connected-----
107VSS_2S-VSS_2--
108VDD_2S-VDD_2--
109PA14I/OFTJTCK-SWCLKPA14
110PA15I/OFTJTDISPI3_NSS/ I2S3_WSTIM2_CH1_ETR PA15 / SPI1_NSS
111PC10I/OFTPC10UART4_TX/SDIO_D2USART3 TX
112PC11I/OFTPC11UART4_RX/SDIO_D3USART3_RX
113PC12I/OFTPC12UART5_TX/SDIO_CKUSART3 CK
114PD0I/OFTOSC_IN(10)FSMC_D2(11)CAN_RX
115PD1I/OFTOSC_OUT(10)FSMC_D3(11)CAN_TX
116PD2I/OFTPD2TIM3_ETR/UART5_RX SDIO_CMD
117PD3I/OFTPD3FSMC_CLKUSART2_CTS
118PD4I/OFTPD4FSMC_NOEUSART2_RTS
119PD5I/OFTPD5FSMC_NWEUSART2_TX
120VSS_10S-VSS_10--
121VDD_10S-VDD_10--
122PD6I/OFTPD6FSMC_NWAITUSART2_RX
123PD7I/OFTPD7FSMC_NE1/FSMC_NCE2USART2 CK
124PG9I/OFTPG9FSMC_NE2/FSMC_NCE3
125PG10I/OFTPG10FSMC_NCE4_1/ FSMC_NE3
126PG11I/OFTPG11FSMC_NCE4_2
127PG12I/OFTPG12FSMC_NE4
128PG13I/OFTPG13FSMC_A24
129PG14I/OFTPG14FSMC_A25
130VSS_11S-VSS_11--
131VDD_11S-VDD_11--
132PG15I/OFTPG15--
133PB3I/OFTJTDOSPI3_SCK / I2S3_CK/ PB3/TRACES_WO TIM2_CH2 / SPI1_SCK
134PB4I/OFTNJTRSTSPI3_MISOPB4 / TIM3_CH1 SPI1_MISO
135PB5I/O-PB5I2C1_SMBA/ SPI3_MOSI I2S3_SDTIM3_CH2 / SPI1_MOSI
136PB6I/OFTPB6I2C1_SCL(9)/ TIM4_CH1(9)USART1_TX
137PB7I/OFTPB7I2C1_SDA(9) / FSMC_NADV/ TIM4_CH2USART1_RX
138BOOT0I-BOOT0--
139PB8I/OFTPB8TIM4_CH3(9)/SDIO_D4I2C1_SCL/ CAN_RX
140PB9I/OFTPB9TIM4_CH4(9)/SDIO_D5I2C1_SDA / CAN_TX
141PE0I/OFTPE0TIM4_ETR / FSMC_NBL0
142PE1I/OFTPE1FSMC_NBL1
143VSS_3S-VSS_3--
144VDD_3S-VDD_3--

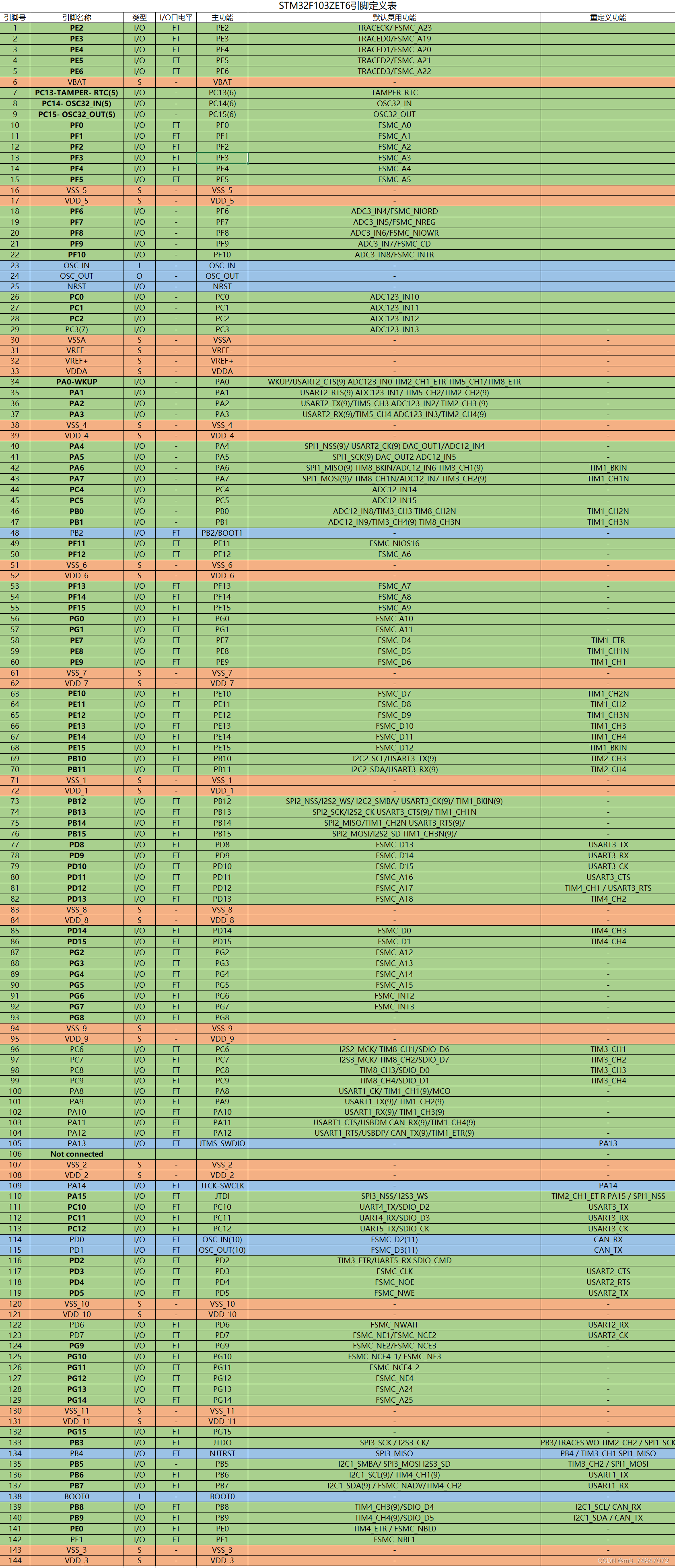

原图

在这里插入图片描述

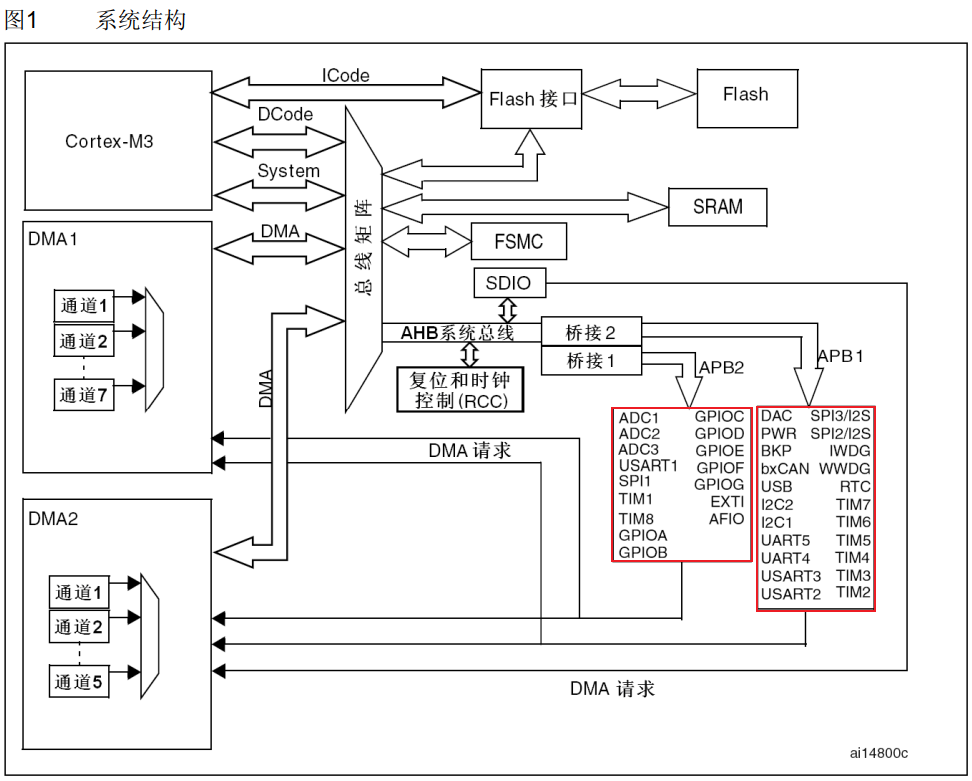

STM32F10xxxx参考手册 P25
在这里插入图片描述

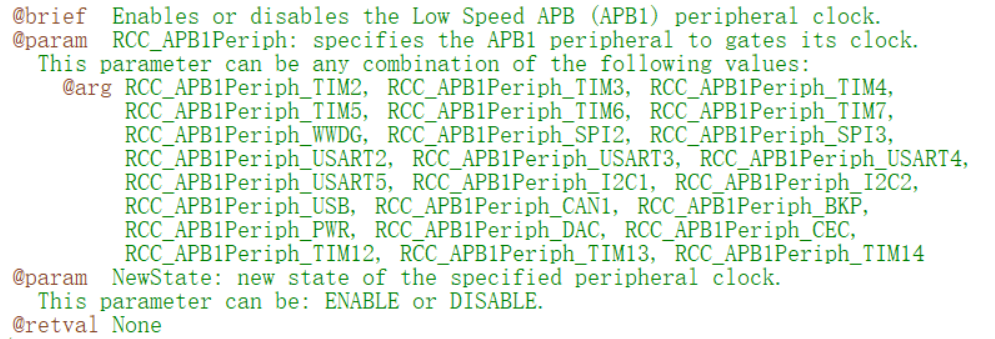

APB1挂载外设

TIM2
TIM3
TIM4
TIM5
TIM6
TIM7
WWDG
SPI2
SPI3
USART2
USART3
USART4
USART5
I2C1
I2C2
USB
CAN1
BKP
PWR
DAC
CEC
TIM12
TIM13
TIM14

在这里插入图片描述

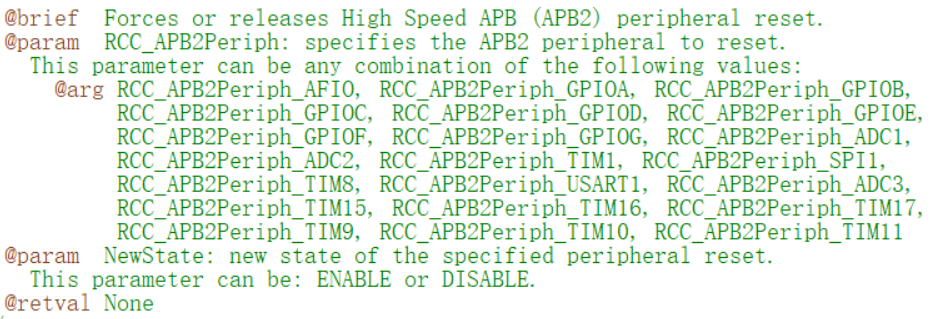

APB2挂载外设

AFIO
GPIOA
GPIOB
GPIOC
GPIOD
GPIOE
GPIOF
GPIOG
ADC1
ADC2
TIM1
SPI1
TIM8
USART1
ADC3
TIM15
TIM16
TIM17
TIM9
TIM10
TIM11
在这里插入图片描述

### 回答1: 在谈到STM32F103ZET6芯片的引脚图和PCB文件,我们可以从两个不同的方面来讨论。 首先,STM32F103ZET6芯片的引脚图是一张显示了该芯片各个引脚功能和连接方式的图表。它提供了关于芯片引脚名称、物理位置和电气特性的详细信息。通过引脚图,用户可以了解每个引脚的功能、输入/输出模式和电气特性,从而能够正确地连接和使用该芯片。同时,引脚图还能帮助开发人员设计具有合适功能和接口的电路板,并确保正确的信号传输和电源连接。 其次,PCB文件是用于制作电路板的文件。在设计过程中,设计工程师使用软件工具创建PCB文件,其中包含了所有电路板上的元件和线路连接信息。对于STM32F103ZET6芯片的设计,PCB文件将包括芯片的引脚布局和连接到其他元件的线路。此外,PCB文件还包含了板上其他元件如传感器、电阻、电容和其他IC元件等的位置和连接。通过PCB文件,制造商可以生成生产所需的电路板,并确保准确的布局和连接。 综上所述,STM32F103ZET6芯片的引脚图是理解和使用该芯片的重要工具,而PCB文件则是制作电路板的关键文件,包含了芯片的引脚布局和连接的详细信息。这两个文件在STM32F103ZET6芯片的设计和生产过程中起着重要的作用。 ### 回答2: STM32F103ZET6是一款32位的ARM Cortex-M3核心微控制器,具有强大的计算和通信能力。它的引脚图和PCB文件是设计和制作STM32F103ZET6芯片电路板的重要参考。 引脚图是一种描述芯片引脚功能和连接的图表。STM32F103ZET6引脚图描述了共有100个引脚,其中包括各种功能信号、供电和地线。这些引脚分为几个不同的类别,如GPIO引脚、模拟引脚、串口引脚、SPI引脚等。通过引脚图,我们可以清楚地了解到每个引脚的功能和特性,从而更好地设计和布局电路板。 PCB文件是用于制作电路板的文件,包含了电路板的布局、连接和元件安装等信息。对于STM32F103ZET6芯片,PCB文件中的引脚布局非常重要。在设计过程中,我们可以根据芯片引脚图的信息,将电路连接到正确的引脚上,并确保引脚之间的距离和布局满足电路板设计的要求。通过PCB文件,我们可以有效地制作出符合我们需要的电路板。 综上所述,STM32F103ZET6引脚图和PCB文件是设计和制作STM32F103ZET6芯片电路板必不可少的资料。通过引脚图,我们可以了解到每个引脚的功能和特性,而PCB文件可以帮助我们制作出符合设计要求的电路板。这些文件对于设计和制作STM32F103ZET6芯片电路板是非常重要的参考。 ### 回答3: 需要使用专业的软件进行stm32f103zet6引脚图pcb文件的设计。首先,打开软件并选择适合的PCB板材以及尺寸。其次,将stm32f103zet6引脚图导入软件中,并根据引脚图进行布局设计。在布局设计过程中,需要考虑引脚之间的电气连接和信号传输的最佳路径,以及各部分电路的分区和规划。 在进行布线设计时,需要根据引脚图中的信号和电源需求,确定合适的线宽和线间距,并避免不必要的交叉和干扰。同时,还需要考虑地面平面和电源平面的布局,以提供良好的地面和电源连接,减少噪声干扰。 进行布局和布线设计后,需要进行电容、电阻以及其他电子元器件的放置。在放置元器件时,需要注意元器件之间的间距和物理空间的利用效率。此外,还需要考虑散热器和连接器等组件的安装位置和固定方式。 最后,根据设计的pcb文件生成制造文件,包括Gerber文件、钻孔文件等,用于制造出具有正确引脚布局和可靠性的pcb板。 总之,设计stm32f103zet6引脚图pcb文件需要借助专业的软件,按照引脚图进行布局、布线、元器件放置等设计步骤,并生成制造文件,最终完成pcb板的设计。
