NAPT配置网络端口地址转换

一、实验目标

• 理解NAT网络地址转换的原理及功能；
• 掌握NAPT的配置，实现局域网访问互联网；

二、实验背景

公司办公网需要接入互联网，公司只向ISP申请了一条专线，该专线分配了一个公网IP地址，配置实现全公司的主机都能访问外网。

三、技术原理

• NAT将网络划分为内部网络和外部网络两部分，局域网主机利用NAT访问网络时，是将局域网内部的本地地址转换为全局地址（互联网合法的IP地址）后转发数据包；
• NAT分为两种类型：NAT（网络地址转换）和NAPT（网络端口地址转换IP地址对应一个全局地址）。
• NAPT：使用不同的端口来映射多个内网IP地址到一个指定的外网IP地址，多对一。
• NAPT采用端口多路复用方式。内部网络的所有主机均可共享一个合法外部IP地址实现对Internet的访问，从而可以最大限度节约IP地址资源。同时，又可隐藏网络内部的所有主机，有效避免来自Internet的攻击。因此，目前网络中应用最多的就是端口多路复用方式。

四、实验步骤

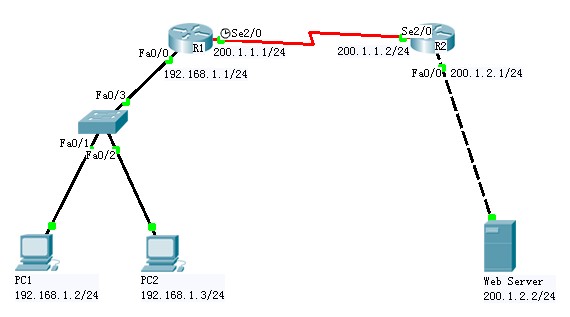

实验拓扑

1、R1为公司出口路由器，其与ISP路由器之间通过V.35电缆串口连接，DCE端连接在R1上，配置其时钟频率为64000；

2、配置PC机、服务器及路由器接口IP地址；

3、在各路由器上配置静态路由协议，让PC间能相互ping通；

4、在R1上配置NAPT；

5、在R1上定义内外部网络接口；

6、验证主机之间的互通性。

 R1:

Router>en
Router#conf t
Router(config)#host R1
R1(config)#int fa0/0
R1(config-if)#ip add 192.168.1.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#exit
R1(config)#int s2/0
R1(config-if)#ip add 200.1.1.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#clock rate 64000
R1(config-if)#exit

R1(config)#ip route 200.1.2.0 255.255.255.0 200.1.1.2             //配置静态路由
R1(config)#end
R1#
R1#show ip route

C    192.168.1.0/24 is directly connected, FastEthernet0/0
C    200.1.1.0/24 is directly connected, Serial2/0
S    200.1.2.0/24 [1/0] via 200.1.1.2


R1#conf t
R1(config)#int fa0/0
R1(config-if)#ip nat inside                     //定义NAT内部接口
R1(config-if)#exit
R1(config)#int s2/0
R1(config-if)#ip nat outside                     //定义NAT外部接口
R1(config-if)#exit
R1(config)#access-list ?
  <1-99>     IP standard access list
  <100-199>  IP extended access list
R1(config)#access-list 1 ?
  deny    Specify packets to reject
  permit  Specify packets to forward
  remark  Access list entry comment
R1(config)#access-list 1 permit ?
  A.B.C.D  Address to match
  any      Any source host
  host     A single host address
R1(config)#access-list 1 permit 192.168.1.0 ?
  A.B.C.D  Wildcard bits
  <cr>
R1(config)#access-list 1 permit 192.168.1.0 0.0.0.255 ?
  <cr>
R1(config)#access-list 1 permit 192.168.1.0 0.0.0.255         //定义访问控制列表 //配置允许NAT转换的内部地址
R1(config)#ip nat ?
  inside   Inside address translation
  outside  Outside address translation
  pool     Define pool of addresses
R1(config)#ip nat pool ?
  WORD  Pool name
R1(config)#ip nat pool david ?
  A.B.C.D  Start IP address
R1(config)#ip nat pool david 200.1.1.3 ?
  A.B.C.D  End IP address
R1(config)#ip nat pool david 200.1.1.3 200.1.1.3 ?
  netmask  Specify the network mask
R1(config)#ip nat pool david 200.1.1.3 200.1.1.3 netmask ?
  A.B.C.D  Network mask
R1(config)#ip nat pool david 200.1.1.3 200.1.1.3 netmask 255.255.255.0 ?
  <cr>
R1(config)#ip nat pool david 200.1.1.3 200.1.1.3 netmask 255.255.255.0   //定义全局地址池//NAT转换地址池
R1(config)#ip nat inside ?
  source  Source address translation
R1(config)#ip nat inside source ?
  list    Specify access list describing local addresses
  static  Specify static local->global mapping
R1(config)#ip nat inside source list 1 ?
  interface  Specify interface for global address
  pool       Name pool of global addresses
R1(config)#ip nat inside source list 1 pool ?
  WORD  Name pool of global addresses
R1(config)#ip nat inside source list 1 pool david ?
  overload  Overload an address translation
  <cr>
R1(config)#ip nat inside source list 1 pool david overload ?
  <cr>
R1(config)#ip nat inside source list 1 pool david overload    //建立映射关系//配置NAT映射，将NAT地址池与ACL绑定
R1(config)#end
R1#
R1#show ip nat ?
  statistics    Translation statistics
  translations  Translation entries
R1#show ip nat translations                               //没有主机访问Web Server的时候，没有记录
R1#
R1#show ip nat translations                                //有主机访问Web Server，产生记录
Pro  Inside global     Inside local       Outside local      Outside global
tcp 200.1.1.3:1026     192.168.1.2:1026   200.1.2.2:80       200.1.2.2:80

R1#show ip nat translations                                //来自1.2和1.3的主机访问
Pro  Inside global     Inside local       Outside local      Outside global
tcp 200.1.1.3:1026     192.168.1.2:1026   200.1.2.2:80       200.1.2.2:80
tcp 200.1.1.3:1025     192.168.1.3:1025   200.1.2.2:80       200.1.2.2:80

R1#show ip nat translations
Pro  Inside global     Inside local       Outside local      Outside global
tcp 200.1.1.3:1026     192.168.1.2:1026   200.1.2.2:80       200.1.2.2:80
tcp 200.1.1.3:1027     192.168.1.2:1027   200.1.2.2:80       200.1.2.2:80
tcp 200.1.1.3:1025     192.168.1.3:1025   200.1.2.2:80       200.1.2.2:80
tcp 200.1.1.3:1024     192.168.1.3:1026   200.1.2.2:80       200.1.2.2:80

R1#

内部本地(Inside Local)地址：通常是RFC1918私有地址。

内部全局(Inside Global)地址：当内部主机流量流出NAT路由器时分配给内部主机的有效公有地址。

外部本地(Outside Local)地址：分配给外部网络上主机的本地IP地址，此地址与外部设备的外部全局地址相同。

外部全局(Outside Global)地址：分配给Internet上主机的可达IP地址



R2:

Router>en
Router#conf t
Router(config)#hostname R2
R2(config)#int fa0/0
R2(config-if)#ip add 200.1.2.1 255.255.255.0
R2(config-if)#no shut

R2(config-if)#exit
R2(config)#int s2/0
R2(config-if)#ip add 200.1.1.2 255.255.255.0
R2(config-if)#no shut
R2(config-if)#
R2(config-if)#exit
R2(config)#ip route 192.168.1.0 255.255.255.0 200.1.1.1
R2(config)#end
R2#
R2#show ip route

S    192.168.1.0/24 [1/0] via 200.1.1.1
C    200.1.1.0/24 is directly connected, Serial2/0
C    200.1.2.0/24 is directly connected, FastEthernet0/0
R2#

PC1:

PC>ipconfig

IP Address......................: 192.168.1.2
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 192.168.1.1

PC>ping 200.1.2.2

Pinging 200.1.2.2 with 32 bytes of data:

Reply from 200.1.2.2: bytes=32 time=15ms TTL=126
Reply from 200.1.2.2: bytes=32 time=16ms TTL=126
Reply from 200.1.2.2: bytes=32 time=16ms TTL=126

PC>

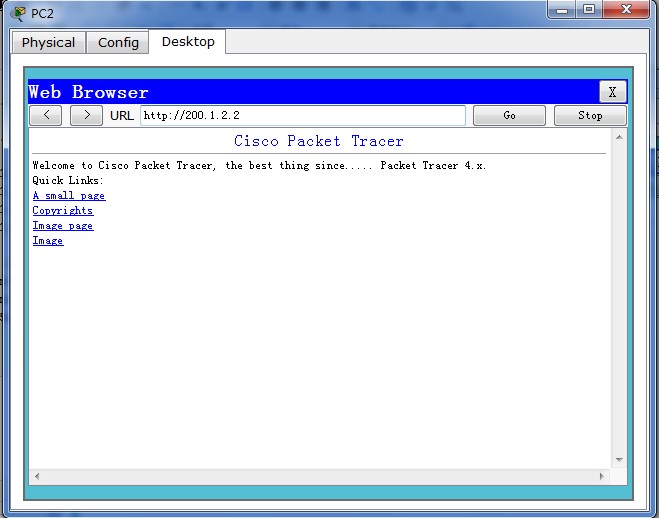

PC-WEB:



总结实验关键点

 定义内网口：ip nat inside

定义外网口 ：ip nat outside

定义全局地址池： ip nat pool name xxxxx

定义ACL： access-list N xxxxxxx

建立映射关系：ip nat inside source list N pool name overload （overload不要忘记）
