《Linux高性能服务器编程》笔记2--tcpdump观察ARP通信实验

ARP协议工作原理

ARP协议能实现任意网络层地址到任意物理地址的转换。
工作原理：主机向自己所在的网络广播一个ARP请求，该请求包含目标机器的网络地址。此网络上的其他机器都将接收到这个请求，但只要被请求的目标机器会回应一个ARP应答，其中包含自己的物理地址。

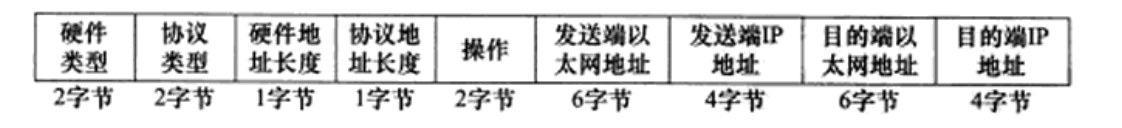

以太网ARP请求/应答报文详解

• 硬件类型：物理地址类型，为1时表示MAC地址
• 协议类型：要映射的协议地址类型，为0x800时，表示IP地址
• 硬件地址长度和协议地址长度，单位是字节。MAC地址长度是6，IPv4长度是4
• 操作：四种操作类型，ARP请求（值为1），ARP应答（2），RARP请求（3），RARP应答（4）
• 后面四个是通信双方的以太网地址和IP地址。发送方填充除目的端以太网地址外的其他3个字段，以构建ARP请求并发送之。接收端发现该请求的目的端IP地址是自己时，把自己的以太网地址填入，然后交换两个目的端地址和两个发送端地址，以构建ARP应答并返回之（此时，操作数为2）。

ARP高速缓存的查看和修改

ARP维护一个高速缓存，其中包含经常访问或最近访问的机器的IP地址到物理地址的映射。避免重复的ARP请求，提高了发生数据包的速度。
Linux使用arp命令查看和修改ARP高速缓存。

tcpdump观察arp通信过程

在虚拟机新建两个Ubuntu系统，主机1的IP地址为：192.168.157.137，主机2的IP地址为192.168.157.131.
在主机1上输入arp命令，查看其高速缓存，如图：
