语音模块使用说明

语音模块使用说明

硬件地址：taobao语音芯片控制模块JR6001

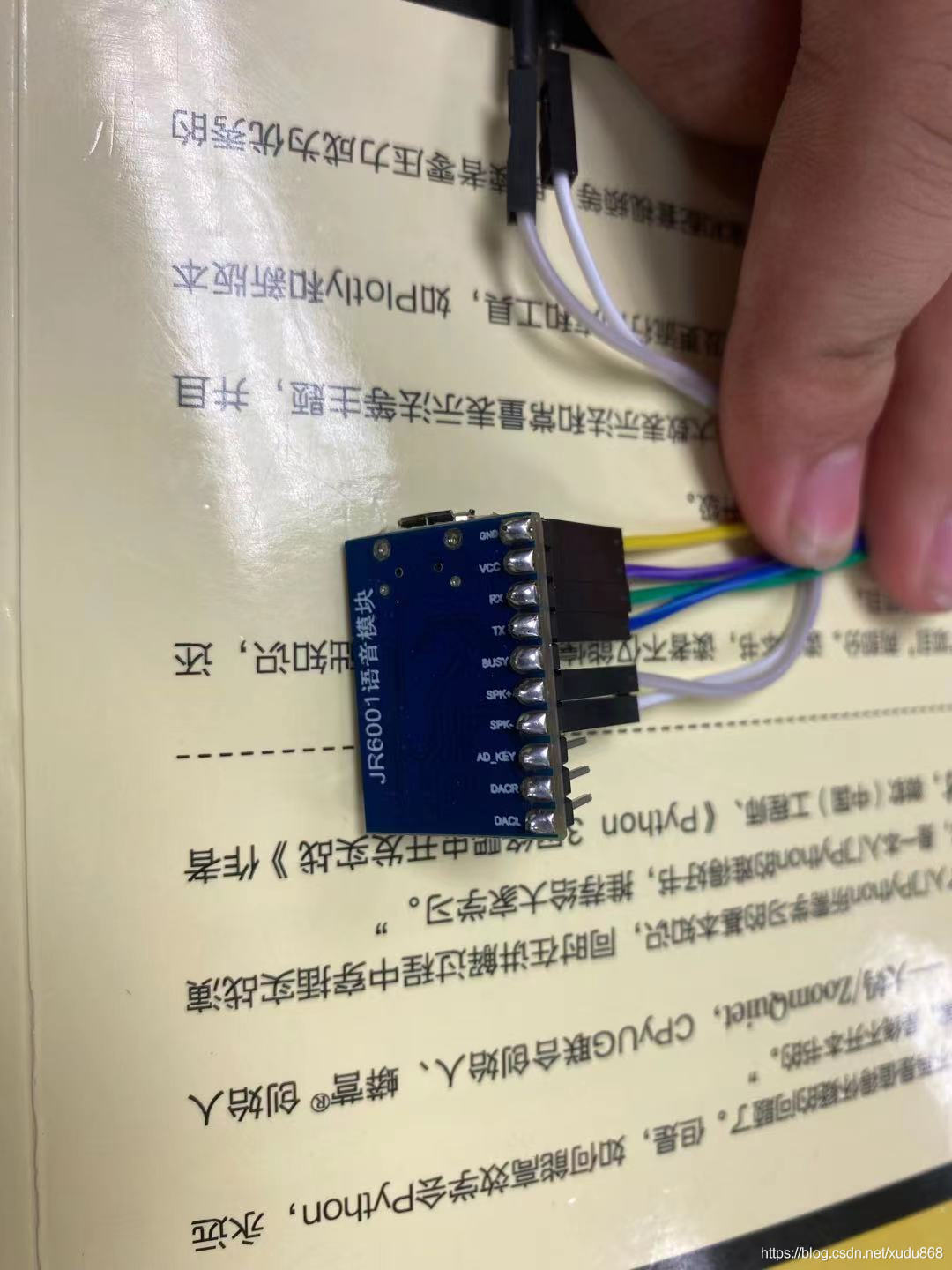

接线方式：

by：suker

TXD------>RXD

RXD------>TXD

VCC------->5V

GND------>GND

SPK-------接喇叭（两根线随便接）

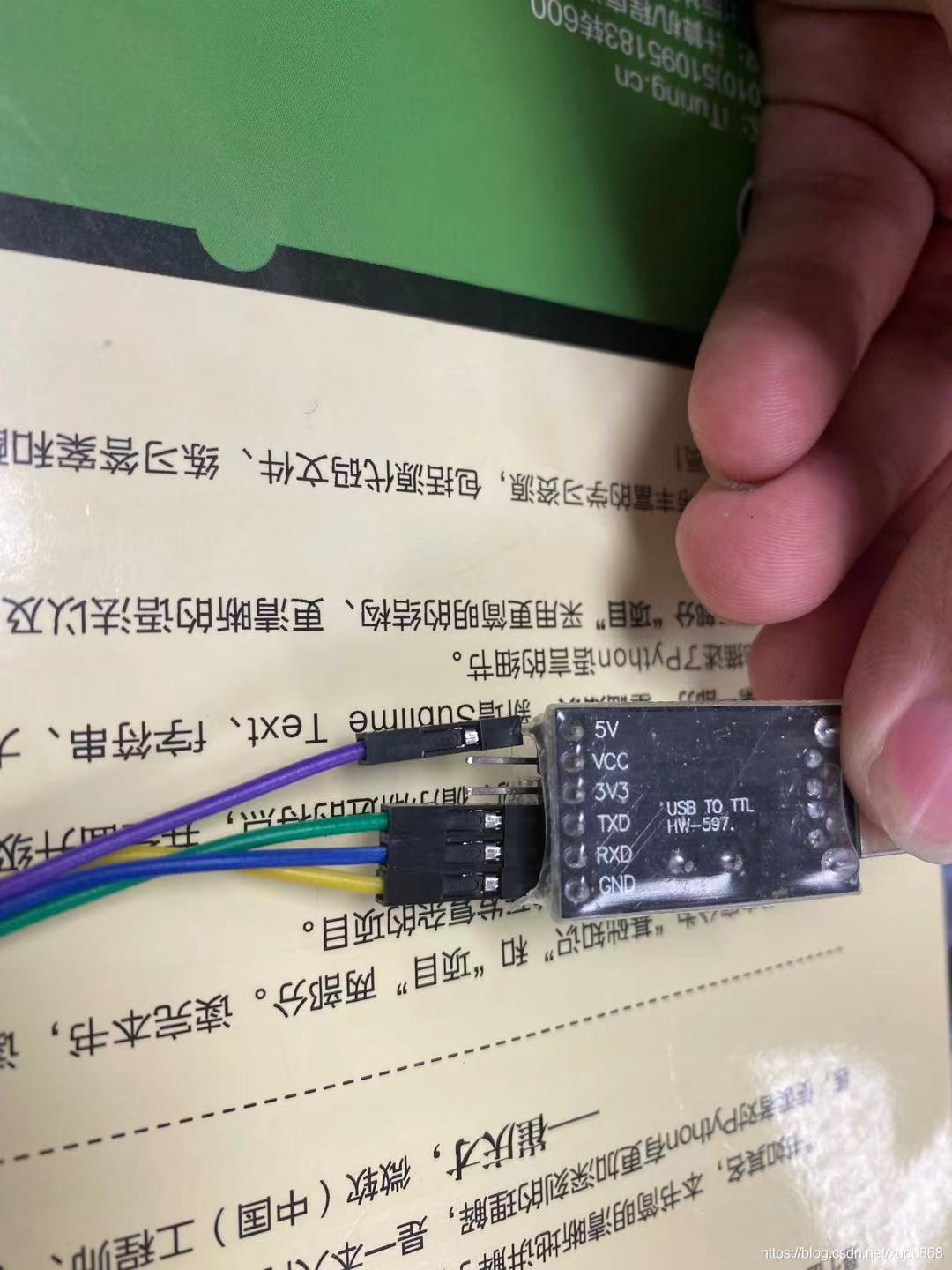

串口调试

随便用一个串口调试工具：

9600  # 设置波特率
8  # 设置数据位
 1  # 设置停止位
"N"  # 设置校验位

发送指令的功能：

1、播放（A2） 2、暂停（A3） 3、停止（A4) 4、上一曲（A5） 5、下一曲（A6）

6、指定曲目（A7）
指令：A7:00001

例如：A7:00008 指定播放当前存储器下文件名为00008的文件，曲目数从00001-9999

7、指定盘符指定路径播放（A8）
FLASH指令：A8:02+路径 TF指令：A8:01+路径 U盘指令：A8:00+路径

例1：要播放 FLASH根目录下的00005.MP3文件，A8:02/00002（米号）？？？
A8:02 A8是指令号，02表示 FLASH，
/（0002（米号）？？？是路径格式

8、结束播放（AE）

9、音量设置（AF）：

指令：AF:XX

10、例如：AF：20 设置音量为20级

11、音量减（B1）12、音量加（B0）

13、设置循环模式（BA）：
指令：B4：XX

举例：设置为单曲停止：B4:01

14、组合播放（B7）
组合播放只能播放文件夹内的文件，且该文件夹内的文件名需为两位数字

指令：B7
