基于LEDE系统下的N2N实现网络的点对网络交互

这几天一直忙于网络传输，突然看到N2N的网络传输，对于现在的项目很有帮助，就对其认真的研究了一下，最后还是感谢bugxia大神的支持，终于搞定了设备的设置，实现了不同网络之间建立虚拟网络，进行虚拟局域网数据传输，参考bugxia大神贴地址。OpenWRT下使用N2N组建虚拟局域网（网对网） | Bug侠

想法、电脑通过4G上网和在线的设备进行局域网数据通讯。

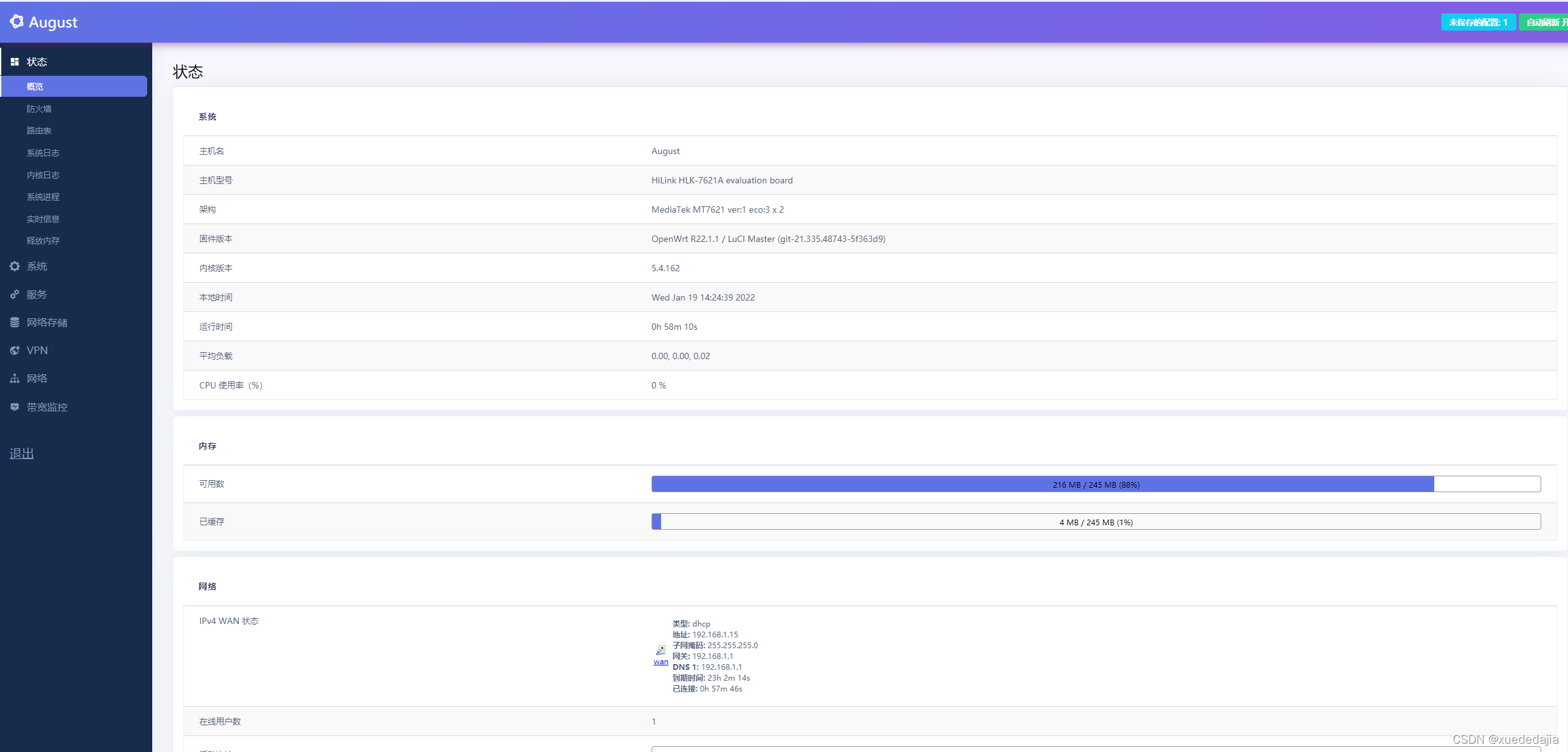

本次设置是基于LEDE的系统，我使用的是MTK7621的平台，具体可以查看openwrt刷固件，很多的，我是基于Linux 自己编译的（这个也折腾了我好久）。

 想法是电脑A在任何地方都能访问路由器B下面的所有设备，路由器下的设备数据也能回传给电脑A。

一、电脑A端设置

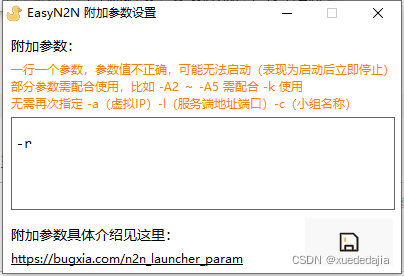

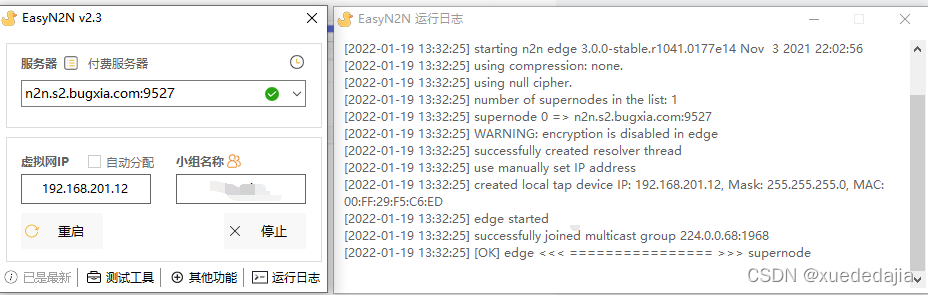

使用N2N客户端，建立N2N的虚拟网络，IP地址为192.168.201.12，参数如下：需要加入-r的附加参数



参数说明

#参数 -a 为指定一个虚拟局域网IP
#参数 -c 为指定一个组名称
#参数 -l 为服务端IP:端口
#参数 -f 表示前台运行（方便调试，待一切正常后，可以去掉-f参数，使其后台运行）
#参数 -r 表示允许数据包在同虚拟小组间转发

 添加路由表！！！（这个很重要，不然无法访问路由下的设备！！）管理员方式运行命令界面，这里要理解的是路由表的作用。相当于NAT规则，将路由B的子网网络，转换到这边的虚拟网络中，比如路由器的内部子网内部IP网段是192.168.200.X，转换到路由器的虚拟路由器IP（192.168.201.1（路由器虚拟地址）），所以命令是：

          路由客户端IP地址     子网掩码      路由器的虚拟IP
route add 192.168.200.0 mask 255.255.255.0 192.168.201.1

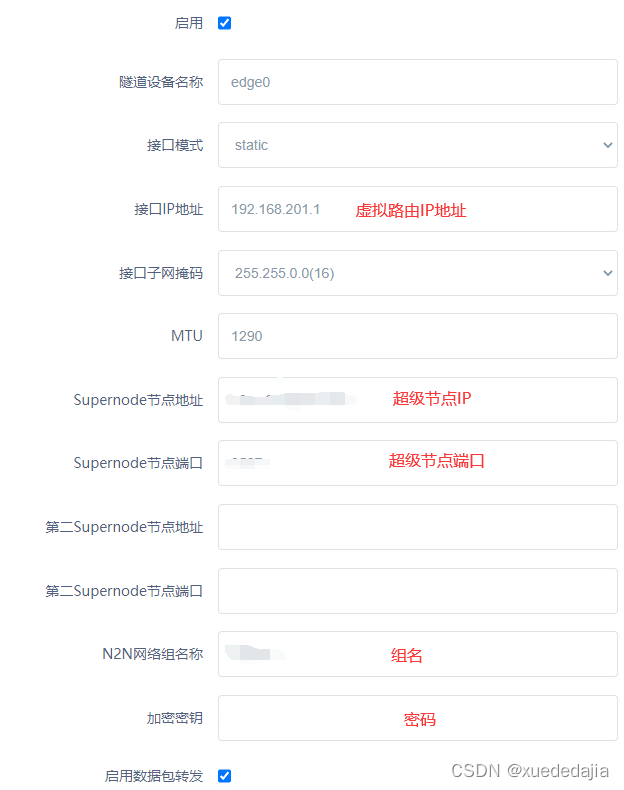

二、路由B设置

首先设置局域网内部IP地址，（这里比较简单不多说，只讲一下重点）。

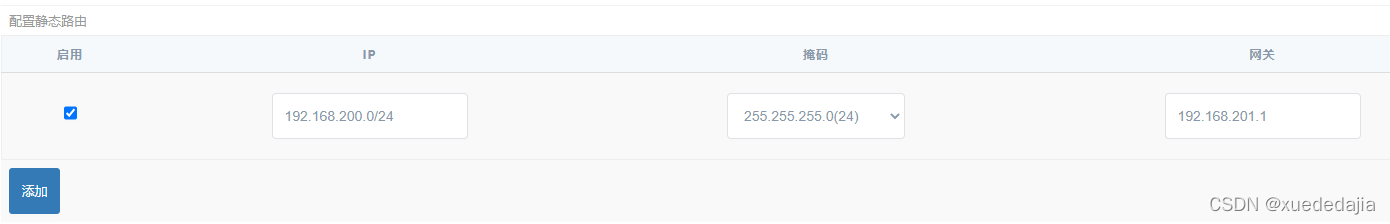

 配置内部路由表（或者添加转发规则，功能是一样的，作用就是将内网数据直接转发到虚拟网络IP。）

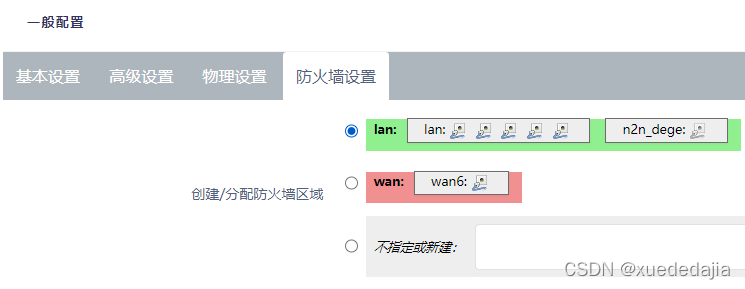

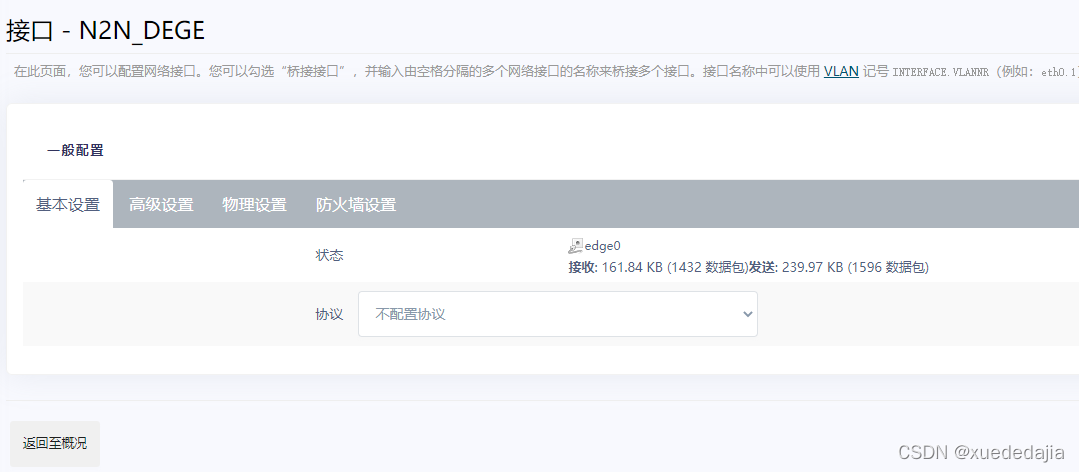

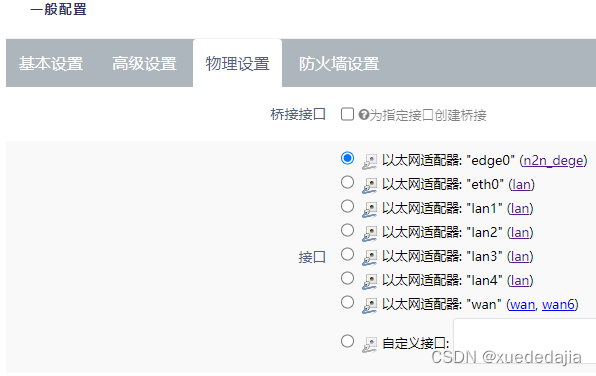

添加虚拟网络进入接口，网络--》接口--》添加新接口，基本设置选择-不配协议

 ​​​​​

 整个设置完成，如果需要ping的话，需要防火墙关闭，我这边直接进行数据传输。使用sockettools，

服务器架设在路由器B下的电脑上。

客户端架设电脑A，进行连接。
