作者：东东

QoS的常见应用

    小伙伴们大家好，接上文负载均衡后收到大家的一致好评，本次由东东给大家带来QoS篇，愿您在知识的海洋中乘风破浪。

    众所周知，无论是企业、宾馆或是学校、咖啡厅等场景下，我们作为使用者经常会遇到网速始终无法达到心理值得问题。例如在某地星巴克，我们作为“气氛组”时常会因为接待客户、谈一些项目等等使用现场的无线网络，这时有个1GB的压缩包需要下载，会时常感觉力不从心，速度可能只有几百KB/S。这就是我们最常见的QoS技术中的“流量监管”，俗称“限速”。

    QoS技术包括流分类、流量监管、流量整形、接口限速、拥塞管理、拥塞避免等。

常用QoS功能简介

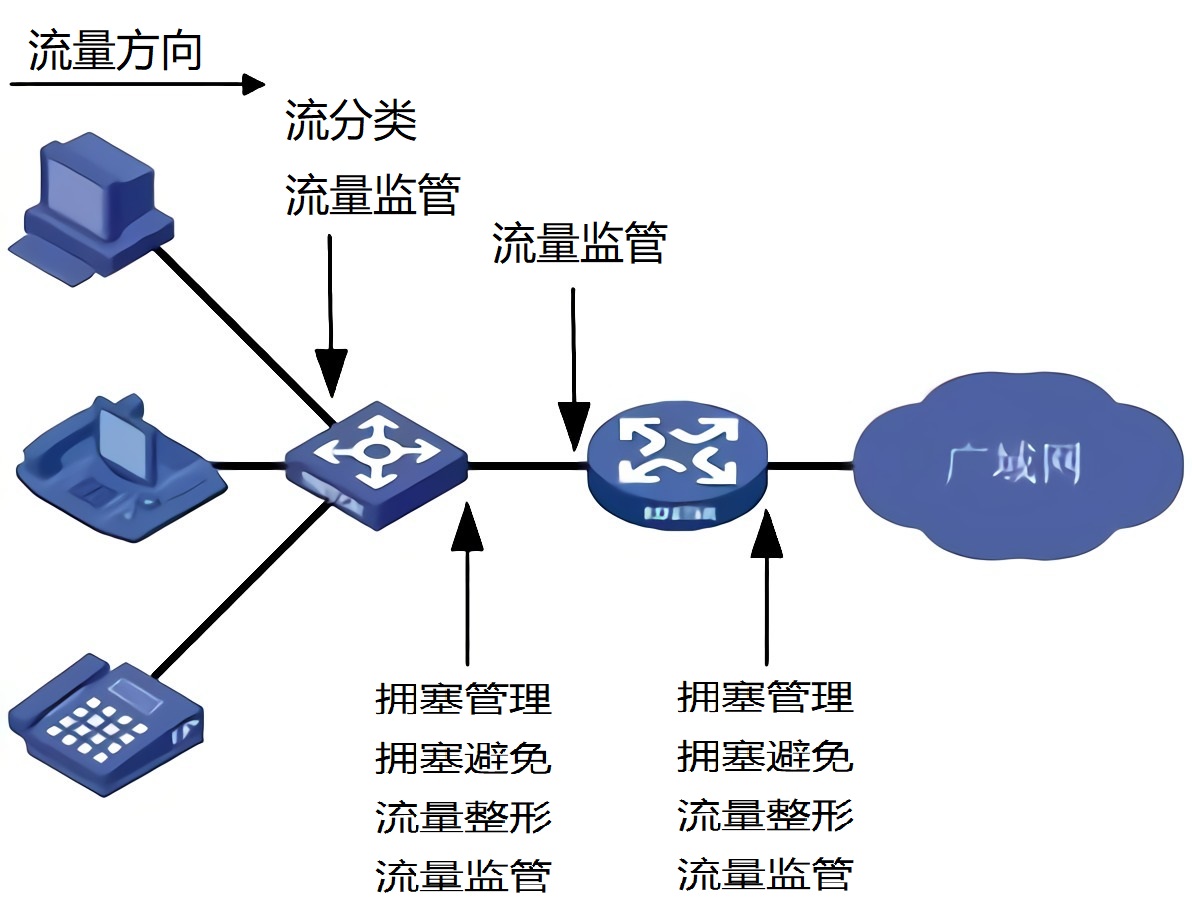

  一、有线环境

    如上图所示，流分类、流量监管、流量整形、拥塞管理和拥塞避免主要完成如下功能：

    流分类：采用一定的规则识别符合某类特征的报文，它是对网络业务进行区分服务的前提和基础。

    流量监管：对进入或流出设备的特定流量进行监管。当流量超出设定值时，可以采取限制或惩罚措施，以保护网络资源不受损害。可以作用在接口入方向和出方向。

    流量整形：一种主动调整流的输出速率的流量控制措施，用来使流量适配下游设备可供给的网络资源，避免不必要的报文丢弃，通常作用在接口出方向。

    拥塞管理：就是当拥塞发生时如何制定一个资源的调度策略，以决定报文转发的处理次序，通常作用在接口出方向。

    拥塞避免：监督网络资源的使用情况，当发现拥塞有加剧的趋势时采取主动丢弃报文的策略，通过调整队列长度来解除网络的过载，通常作用在接口出方向。

  二、无线环境

    WLAN QoS（WQOS）是一种基于无线场景下的带宽控制功能，包含了流量限速、公平调度、防内网代理等功能。

    流量限速：用于对AP、WLAN或是终端的数据流量限制，可以有效控制其超过规定的范围。通常适用于终端占用过多带宽的场景。

    公平调度：可以通过时间均分来解决设备占用空口时间不同导致低速率节点长期占用空口时间。公平调度功能适用于所有无线网络场景。

    防内网代理：通常用于解决某个终端作为代理为其他未经认证/未经许可就连接到网络的行为。可以有效解决非法代理服务器的场景。

    免流量网段：终端访问某特定网段时，无需计量其访问流量。

    动态限速：基于信道利用率（空口占用）来实现自动化的限速，对空口资源进行合理的分配。相比较静态流量限速更智能也更合理。

WLAN QoS功能详解

  一、流量限速

   1.1 概念详解

    为了让有限的带宽资源发挥出更好的效果，可以为更多的终端提供服务，设备通常会支持流量限速功能。当终端的数据流量未超过设置的阈值时，将正常转发。当终端流量超过设置的阈值时，超出部分的流量默认被设备丢弃。

设置流量的阈值参数如下：

1、平均速率（average-data-rate），流的平均速率，也称为承诺速率。

2、突发速率（burst-data-rate），突发所允许的最大的流量。设置阈值必须大于最大报文长度（单个周期10ms里允许发送的最大速率）。

（计算时，通过单个周期的最大流量除以10ms计算出速率值KBps）

   1.2 功能特性

    针对AP、WLAN、终端进行流量限速，使其流量不超过限速阈值。

   1.3 功能原理

    该功能是根据令牌桶算法实现的，在每个周期内，会根据配置的平均速率与突发速率计算出每个周期内允许通过的报文字节数，从而增大令牌桶大小。

    每当有报文到达时，会判断报文字节数与令牌桶大小的关系值。当报文字节数小于令牌桶大小时，则允许报文通过，这时令牌桶会减少；反之报文字节数大于令牌桶大小时，将会有两种处理方式：

流量整形流量监控
流量波动较为平稳，波动小波动大
流量通过方法缓存报文，待令牌桶允许通告后再继续发送丢弃报文，直接将报文丢弃

令牌桶：记录某个时刻可以通过的报文字节数。

目前AP上，AP、终端、WLAN的限速使用流量整形进行流处理；在AC上，WLAN限速使用流量监控来进行流处理。

  二、公平调度

   2.1 概念详解

    公平调度功能将允许同一台AP上相同频率射频卡的终端共享该AP提供的无线资源。即公平分享无线网络的带宽性能。使用公平调度功能可以有效防止低速率终端拉低整个无线网络的质量从而为其他终端提供更流畅的网速体验。同时公平调度功能将智能监控每个终端的流量变化，动态调整其占用比例。

    在10.4(1T19)p1版本后，允许公平调度调用不同终端优先级，即设置VIP终端使其优先占用无线带宽。

   2.2 功能特性

   对关联到同AP上且同频段的终端共享AP提供的无线网络资源，公平共享。

   3.3 功能原理

    由于无线网络对比有线网络较为特殊，在同一个网络中的终端、AP将共享空口资源，同时空口资源往往称为终端性能的瓶颈。

    这里我们引入一个知识点：FIFO(数据结构中的先入先出队列)处理队列。

​FIFO(First Input First Output)，即先进先出队列。在超市购物之后会提着我们满满的购物车来到收银台排在结账队伍的最后，眼睁睁地看着前面的客户一个个离开。这就是一种先进先出机制，先排队的客户先行结账离开。

FIFO队列不对报文进行分类，当报文进入接口的速度大于接口能发送的速度时，FIFO按报文到达接口的先后顺序让报文进入队列，同时，FIFO在队列的出口让报文按进队的顺序出队，先进的报文将先出队，后进的报文将后出队。

FIFO队列具有处理简单，开销小的优点。但FIFO不区分报文类型，采用尽力而为的转发模式，使对时间敏感的实时应用(如VoIP)的延迟得不到保证，关键业务的带宽也不能得到保证。

    传统报文会采用FIFO方式，在同一个无线网络中，每个终端都希望自己可以占用更大量的空口资源。这时就会有大量的低速率报文传输时导致空口长时间占用，从而造成队列长时间占用，导致报文被丢弃，整体AP下的用户性能低下。

    在实际的常见无线应用场景下，终端间的差异（类型、性能）十分常见，这时导致某些终端空口资源体验感差，获取网络资源相应较慢，在极端情况下甚至可能关联不到网络，严重影响用户体验。

    为了解决该问题，保证每个终端都能得到公平的空口资源*（指每个需要传输数据的终端占用空口时间的公平），通过获取终端协商速率与聚合类型等信息对应报文有效字节数来预测每个终端流量，将其转换为单个终端可发送的报文个数，通过调整终端可发送的报文数并对终端空口带宽分配及流量整形，实现无线的公平占用。公平调度下终端占用空口时间较为平均，有效避免了出现某个终端性能极差的情况，提升用户体验。

  三、防内网代理

   3.1 概念详解

    防内网代理是为了检测无线内网中某个终端作为其他终端的代理服务器，进一步达到对终端数量与流量的精准监控。

   3.2 功能特性

     检测无线内网中终端作为其他终端的代理服务器，对终端数量和网络流量进行进准监控。

   3.3 功能原理

    主要是通过检测终端发来的报文是否符合代理服务器的报文要求来判断是否是代理服务器，并对其进行反制，目前支持两种2种策略：

TTL检测策略通过AP检测终端IP报文中的TTL字段，超出范围则认定为代理服务器
TCP源端口检测策略通过AP检测终端TCP报文使用的端口个数，超出范围则认定为代理服务器

  四、免流量网段

   4.1 概念详解

    终端在访问特定网段时，对其流量进行免计费，即不计算流量值。

   4.2 功能特性

    配置的特定终端去访问特定的网段时不需要对其流量进行计费。

   4.3 功能原理

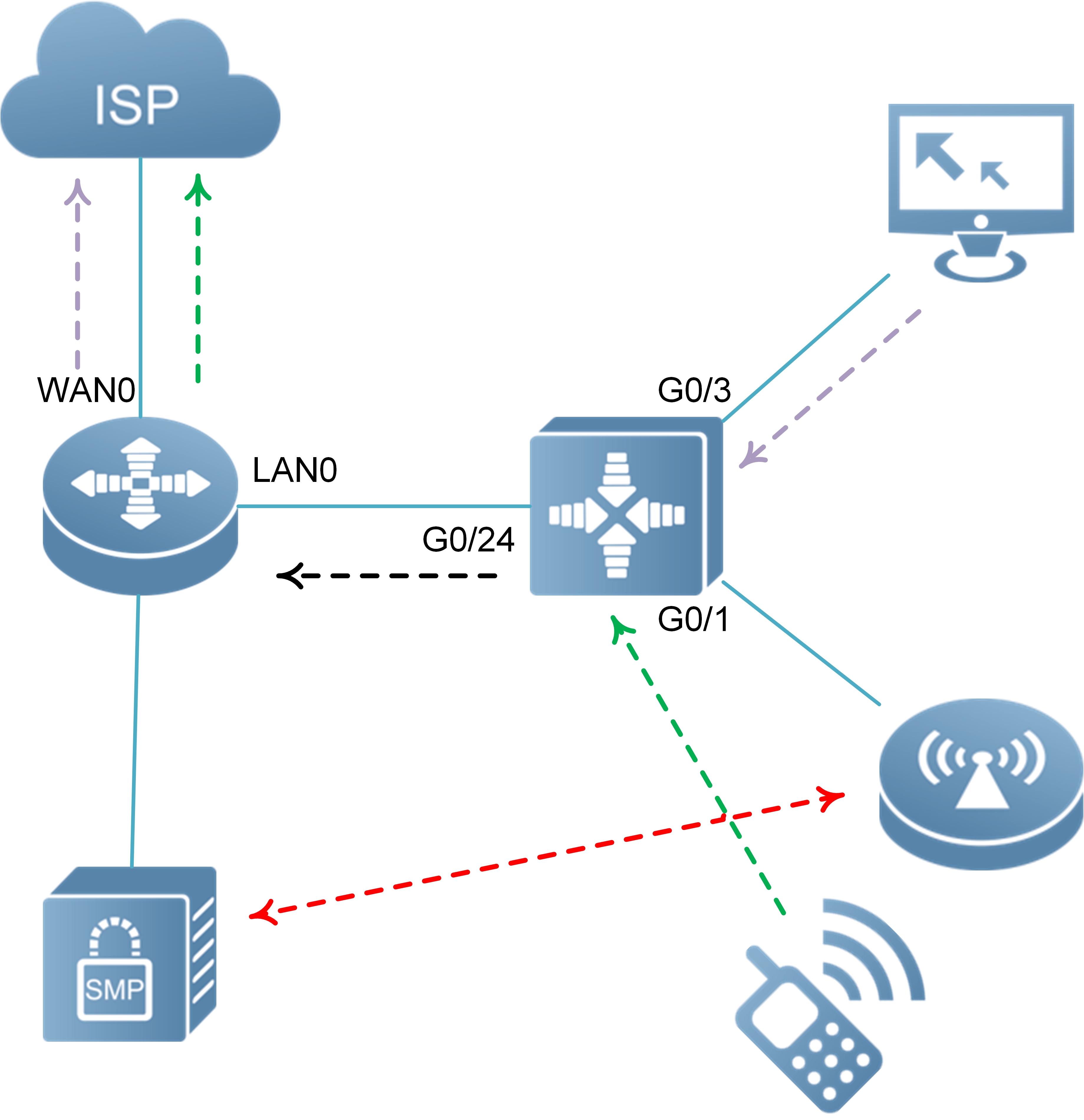

     如图所示，当终端关联无线时，胖AP与SMP服务器进行交互并产生流量，其中黑色虚线表示数据总流量，绿色虚线表示终端上网流量，红色虚线表示AP与SMP交互流量，紫色虚线表示PC正常流量。客户要求当AP与SMP交互时流量不计，剩下去往公网的流量进行计费。这时只有PC与终端访问外网的流量需要计费，本功能将其分为用于总流量与直通流量。

    当配置免流量IP网段时，并将改IP网段加入到WQoS的直通IP列表中，这样WQoS在计算流量时，就会对该网络访问产生的流量计算为直通流量，随后通知radius服务器时会减去直通流量，从而做到不计费的目的。

其计算公式为：计费流量=总流量-直通流量。

  五、动态限速

   5.1 概念详解

    基于信道利用率实现对终端的智能动态限速。

   5.2 功能特性

    通过信道利用率空口等进行动态调整终端限速值。

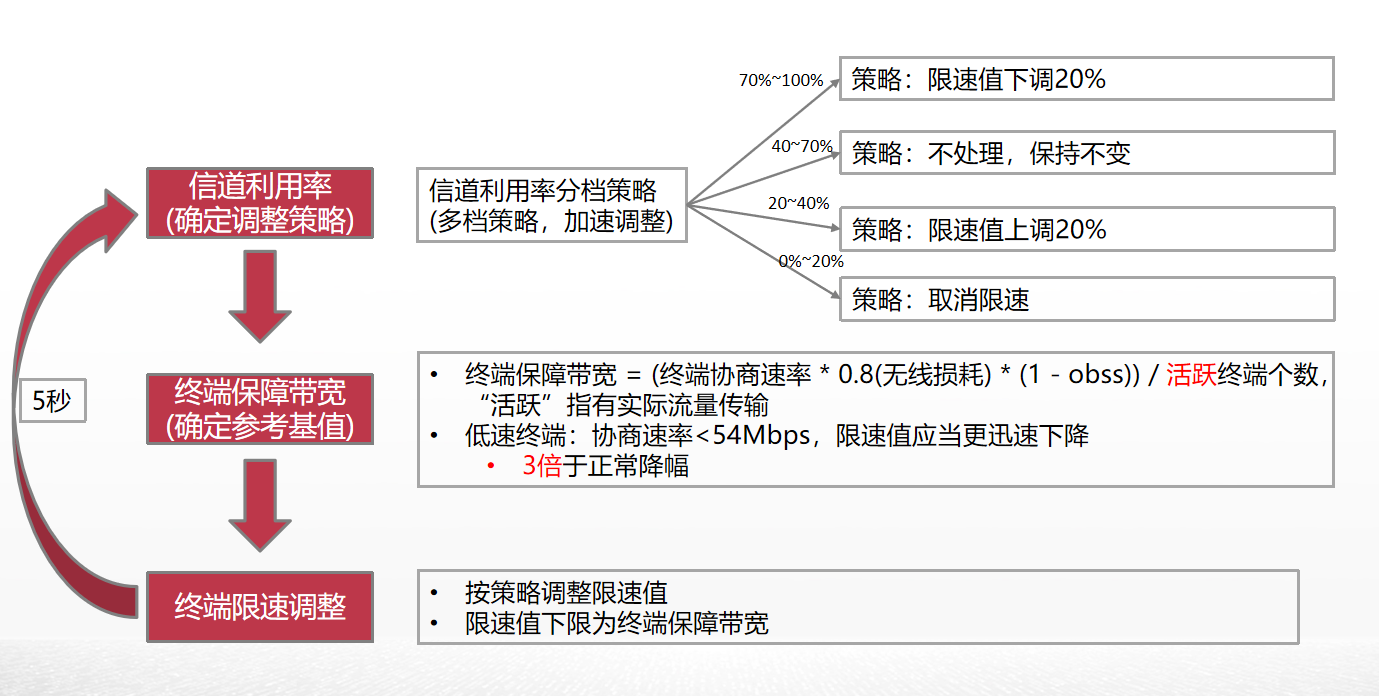

   5.3 功能原理

    对比传统的流量限速，动态限速仅需要配置开关。完全无需关心需要给每个用户配置多少带宽。传统的流量限速下，当限速值较高时，多用户场景下无法对终端进行限速，当限速值太低时，又无法在空闲时合理利用空口资源。动态限速功能可以在多用户同时抢占空口时适当加大对各终端限速力度，而当空口空闲时，放开对终端的限速。在保证用户上网体验下，又对空口资源进行合理分配。

动态限速功能基于信道利用率进行四挡调速分配策略：

1、信道利用率达到0%-20%：取消限速

2、信道利用率达到20%-40%：限速值上调20%

3、信道利用率达到40%-70%：限速值不变。

4、信道利用率达到70%-100%：限速值下调20%

配置与验证

一、静态限速

    静态限速会基于后端所设置的值进行承诺分配带宽资源，防止部分终端将资源大量占用。

1、基于AP的流量限速

    在AP配置模式下（ap-config xxxx.xxxx.xxxx）配置限速，可以对AP上每个用户或整个AP进行限速。

 1.1、配置每个用户限速

    我们先对每个用户进行限速，需要先通过ap-config进入AP配置模式下。

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#ap-based per-user-limit down-streams average-data-rate 1000 burst-data-rate 2000

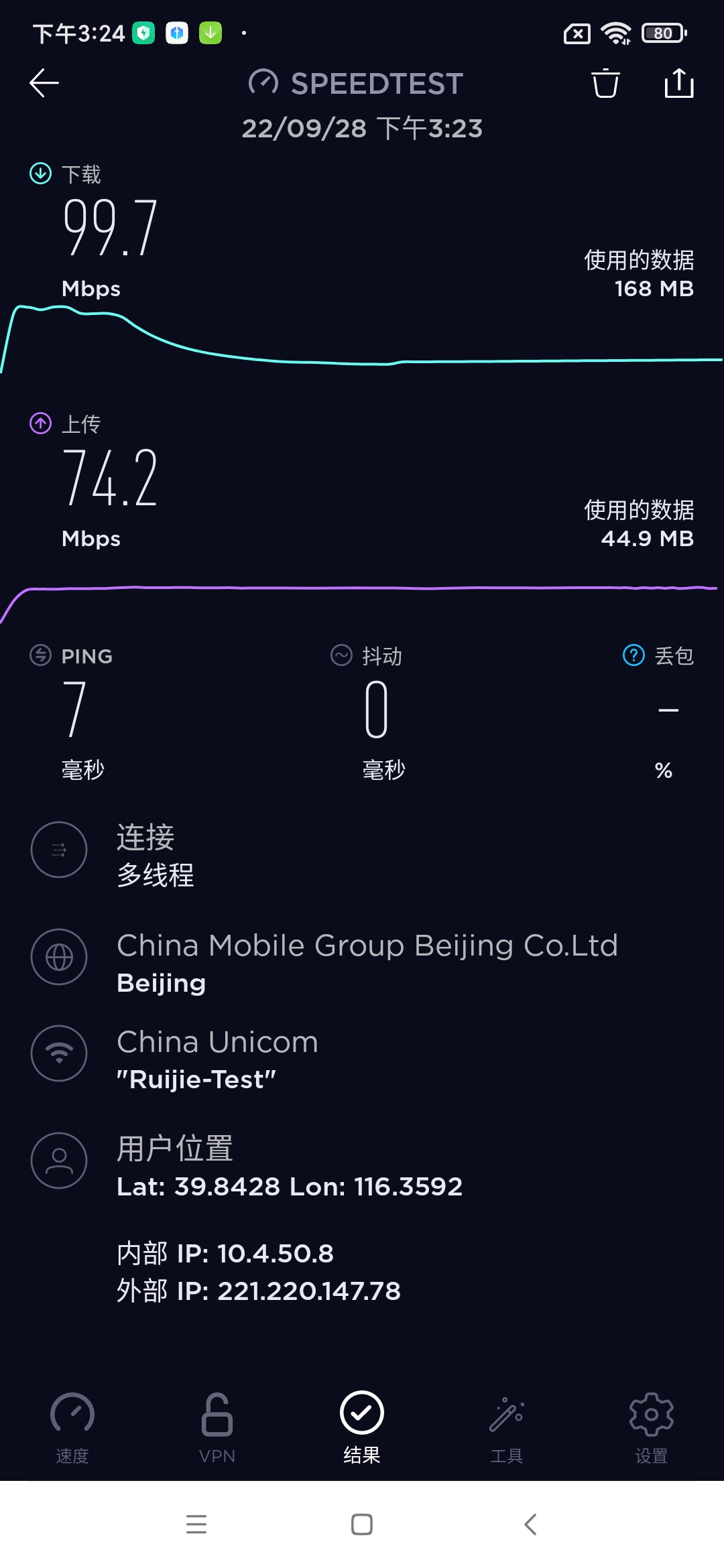

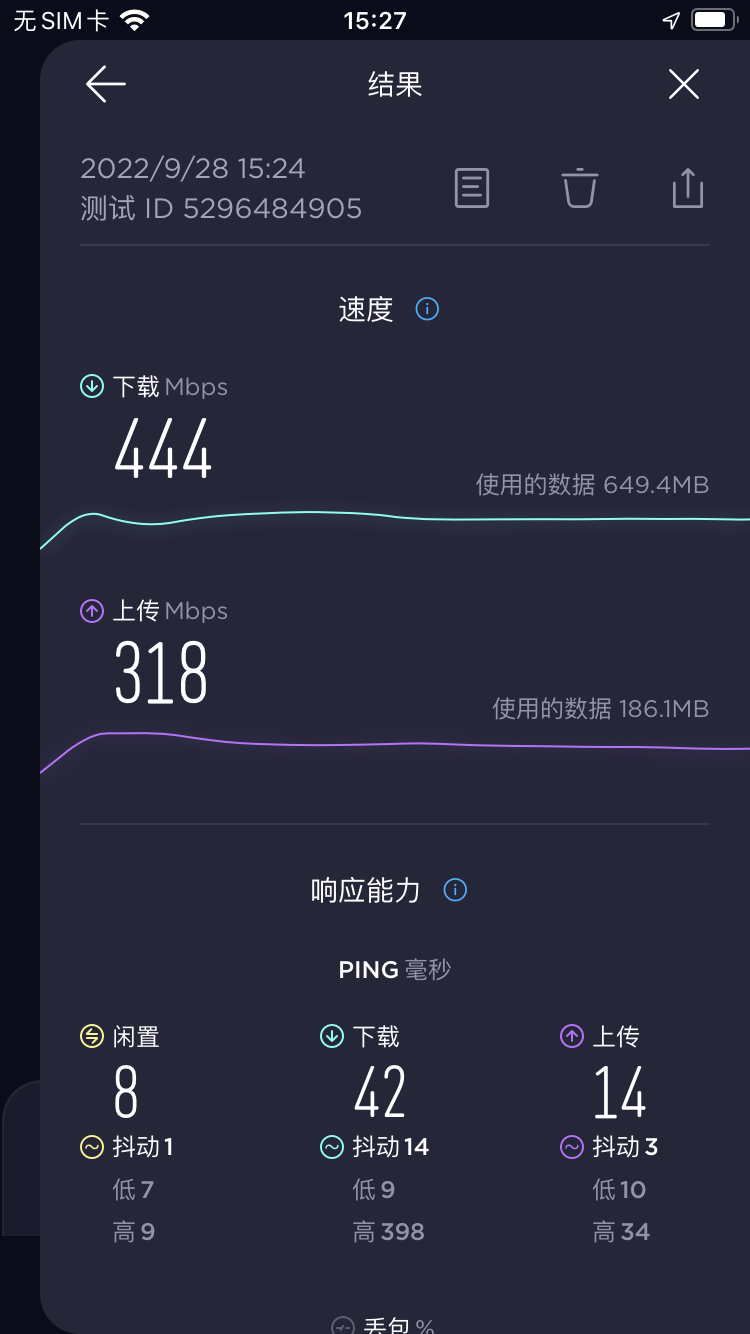

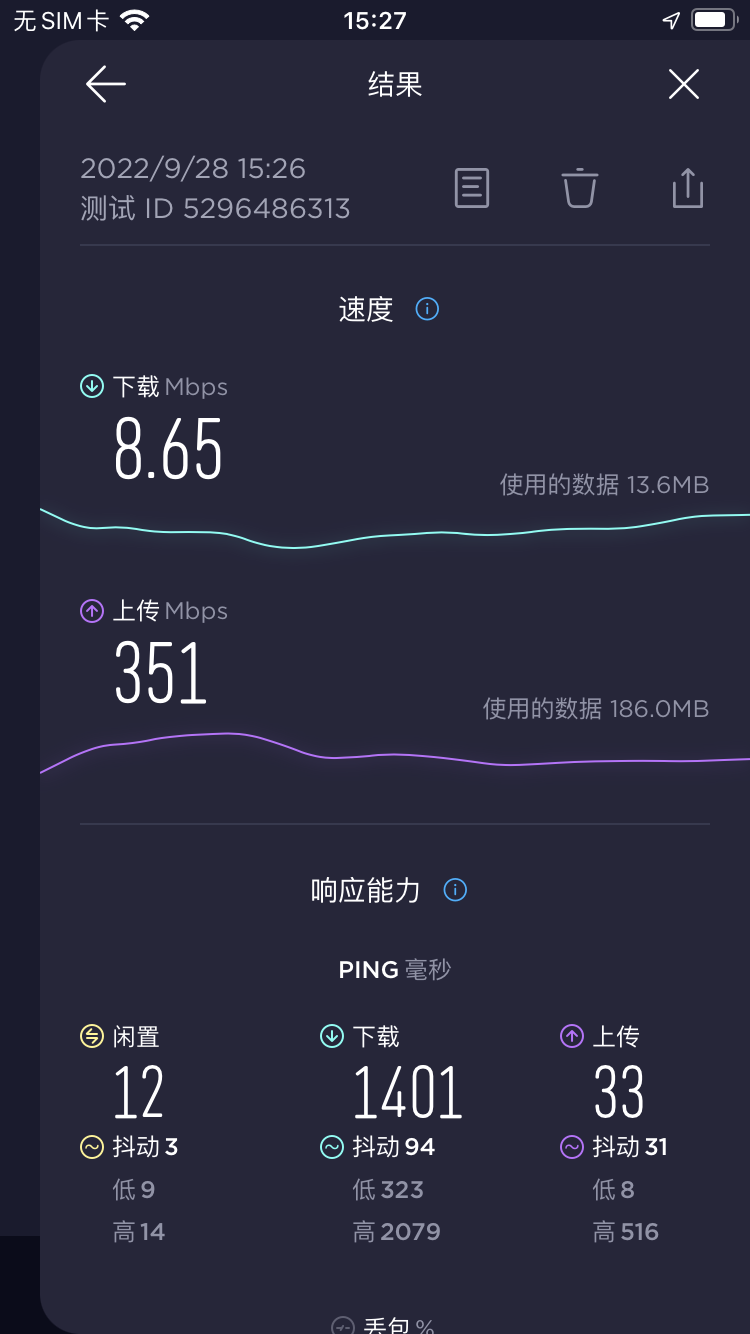

在AP上接入三台终端进行验证，左图是未配置限速，右图为配置限速后。(限速值刻度为8kbps)





验证方式：

1.2、对整个AP进行限速

  1.2.1、基于静态限速的AP限速

    对每个AP进行限速，需要先通过ap-config进入AP配置模式下。

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#ap-based total-user-limit down-streams average-data-rate 1000 burst-data-rate 2000

在AP上接入两台终端进行验证，总AP上流量全部计量为不大于1000*8kbps。(限速值刻度为8kbps)

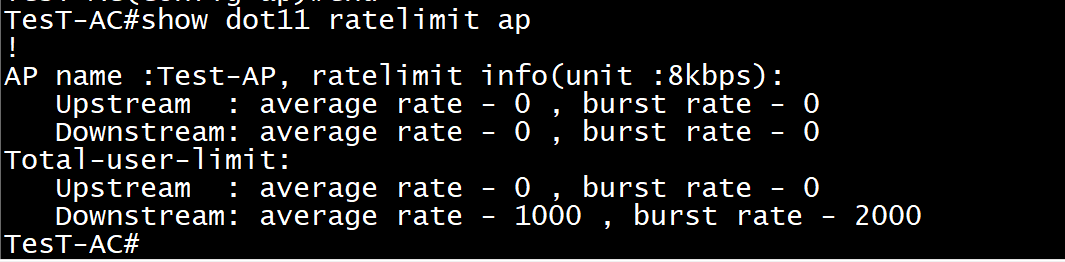

验证方式：

  1.2.2、基于动态限速的AP限速

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#ap-based total-user-limit down-streams intelligent

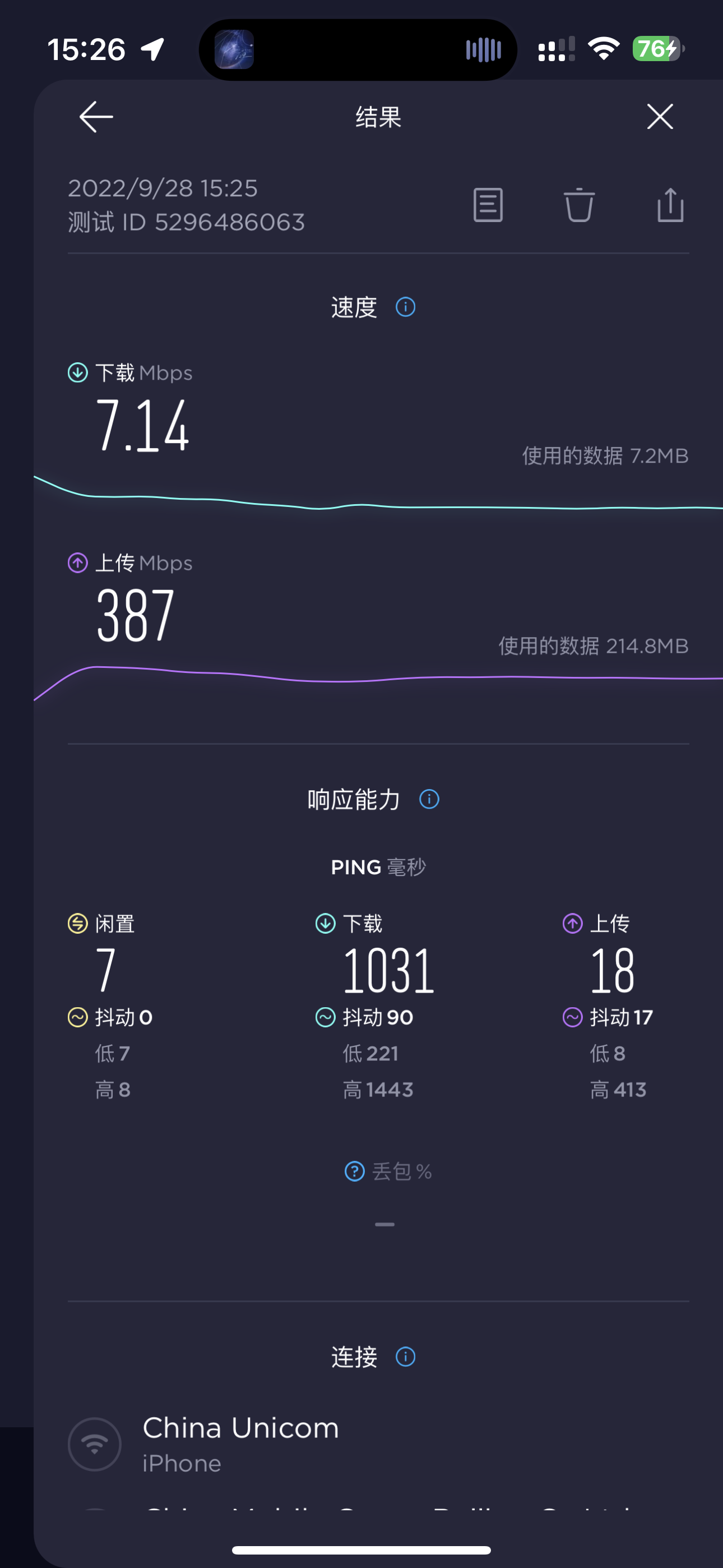

同理，我们使用4台终端接入无线网络中，我们配置基于AP的动态限速，让我们看一下效果吧！

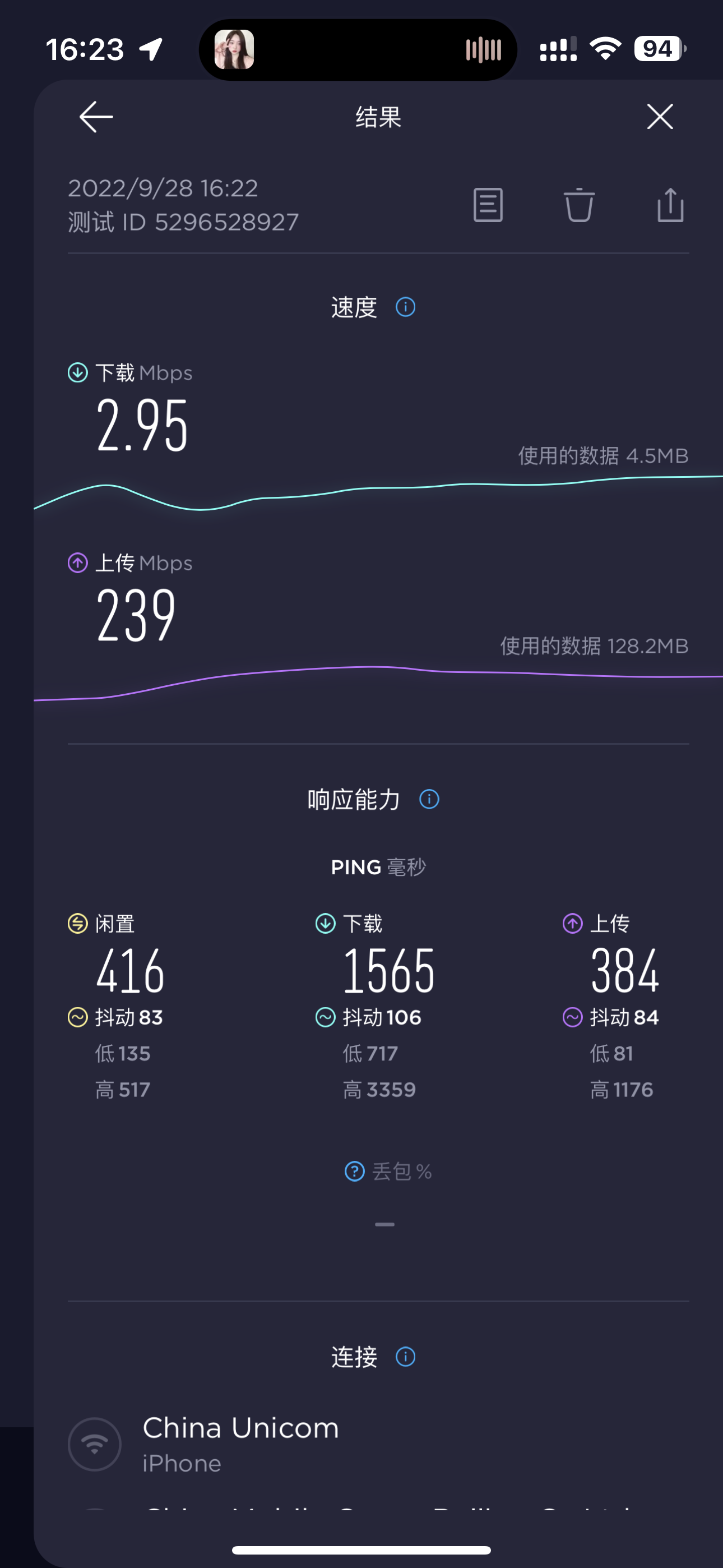

    经过测试可以得出，在信道利用率过高时，AP总体限速会被拉低，以达到限速的表现。

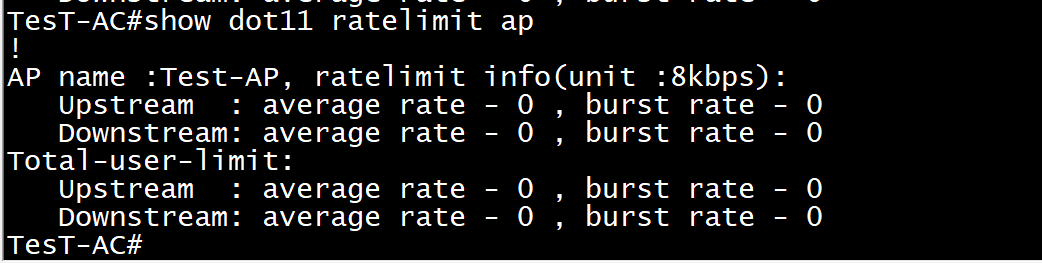

验证方式（由于限速值为动态，故这里不会显示）：

 2、基于终端的流量限速

    刚才我们展示了基于整个AP限速的流程与验证过程，那么在部分场景下可能会有想给某个终端进行限速的想法。这里我们需要先进入AC配置模式下，基于终端MAC进行限速。同时接入2台终端进行测速。

    这里的inbound指上行报文，outbound指下行报文，小伙伴们千万不要混淆!

TesT-AC(config)#ac-controller
TesT-AC(config-ac)#netuser B059.4753.A45B inbound average-data-rate 1000 burst-data-rate 2000

     左图为未限速终端，右图为采用inbound的终端。



验证方法：

3、基于WLAN的流量限速

    在日常使用中，可能有些信号需要保障用户的网速，例如老板的信号不需要限速，员工的信号需要限速8Mbps。

1.3.1、对WLAN上的每个用户进行限速

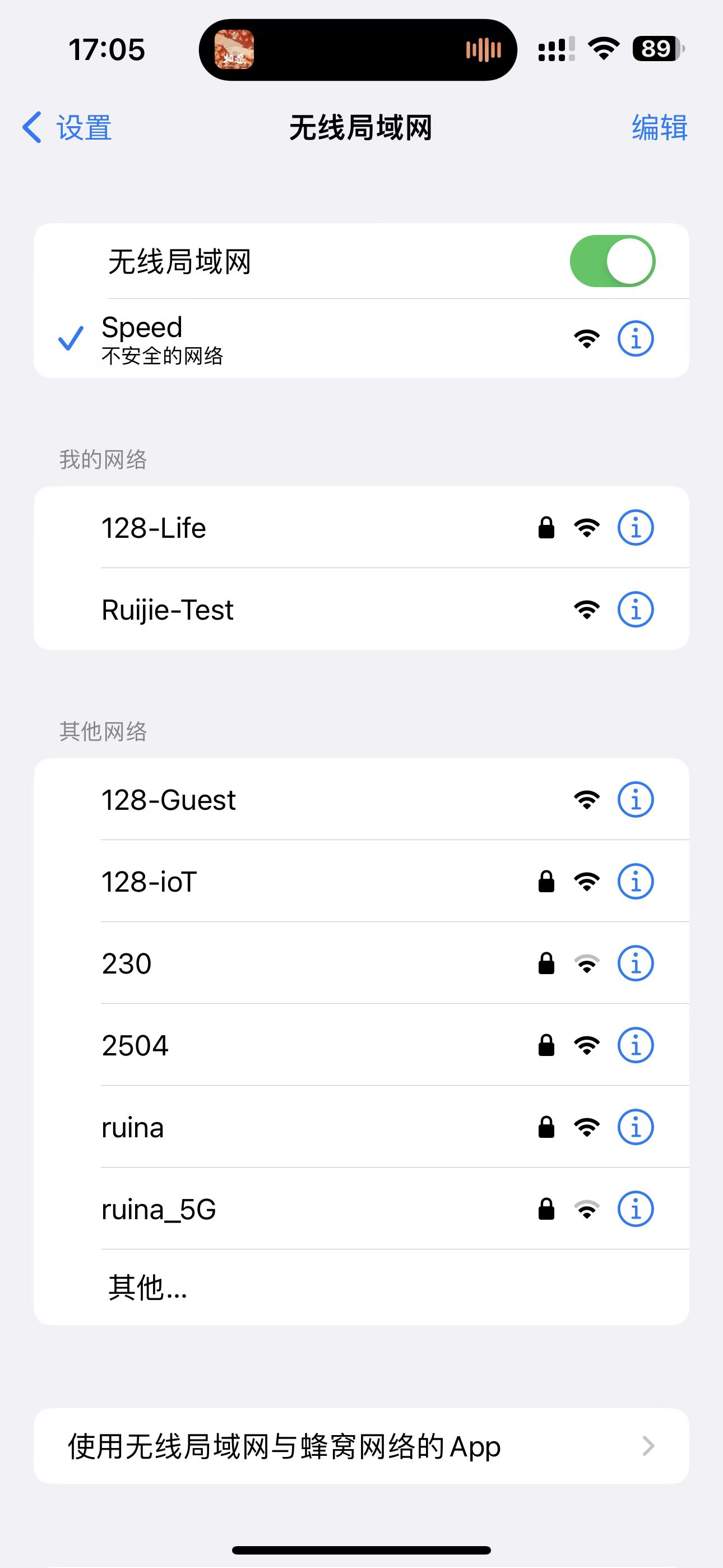

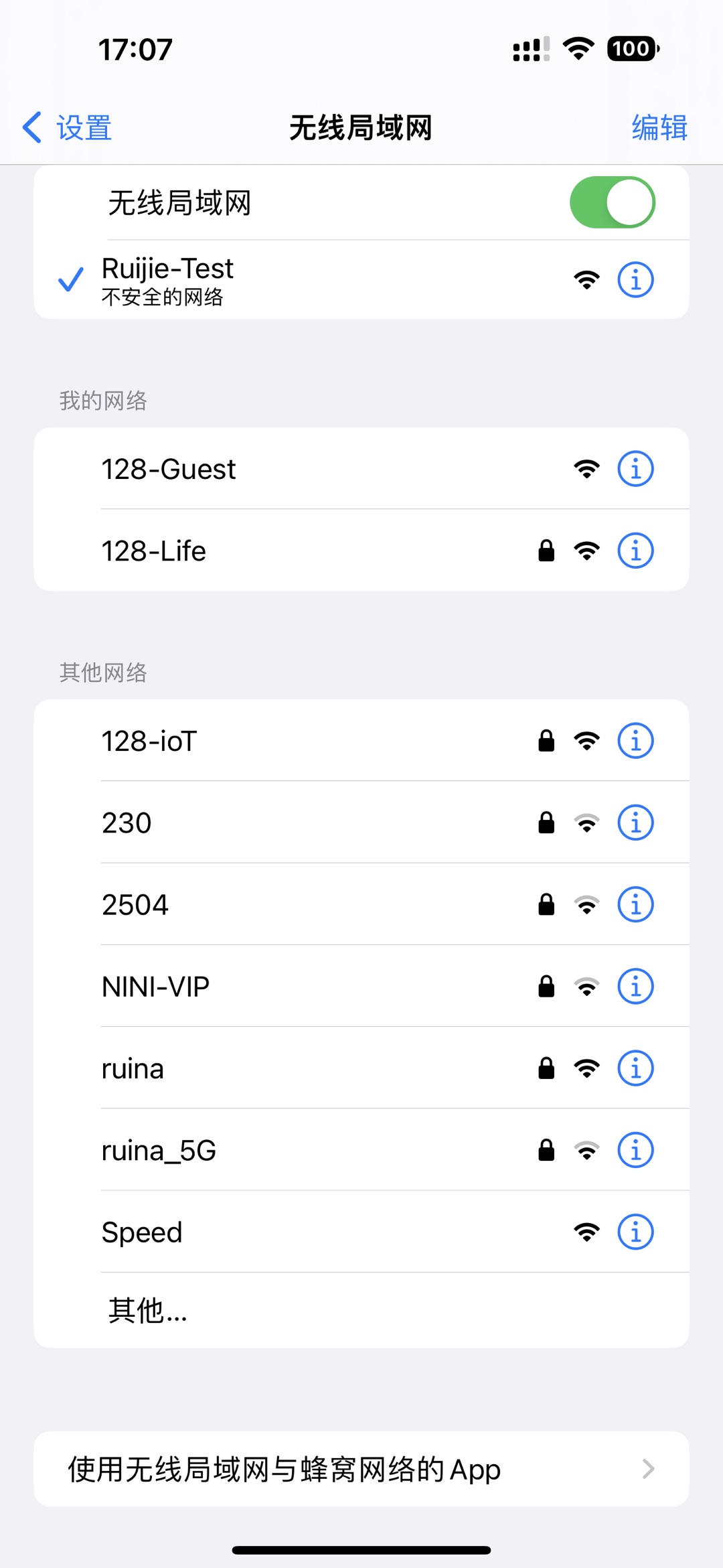

    本次采用2台终端进行测速，连接不同的SSID。

TesT-AC(config)#wlan-config 101 Speed
TesT-AC(config-wlan)#wlan-based per-user-limit down-streams average-data-rate 1000 burst-data-rate 2000

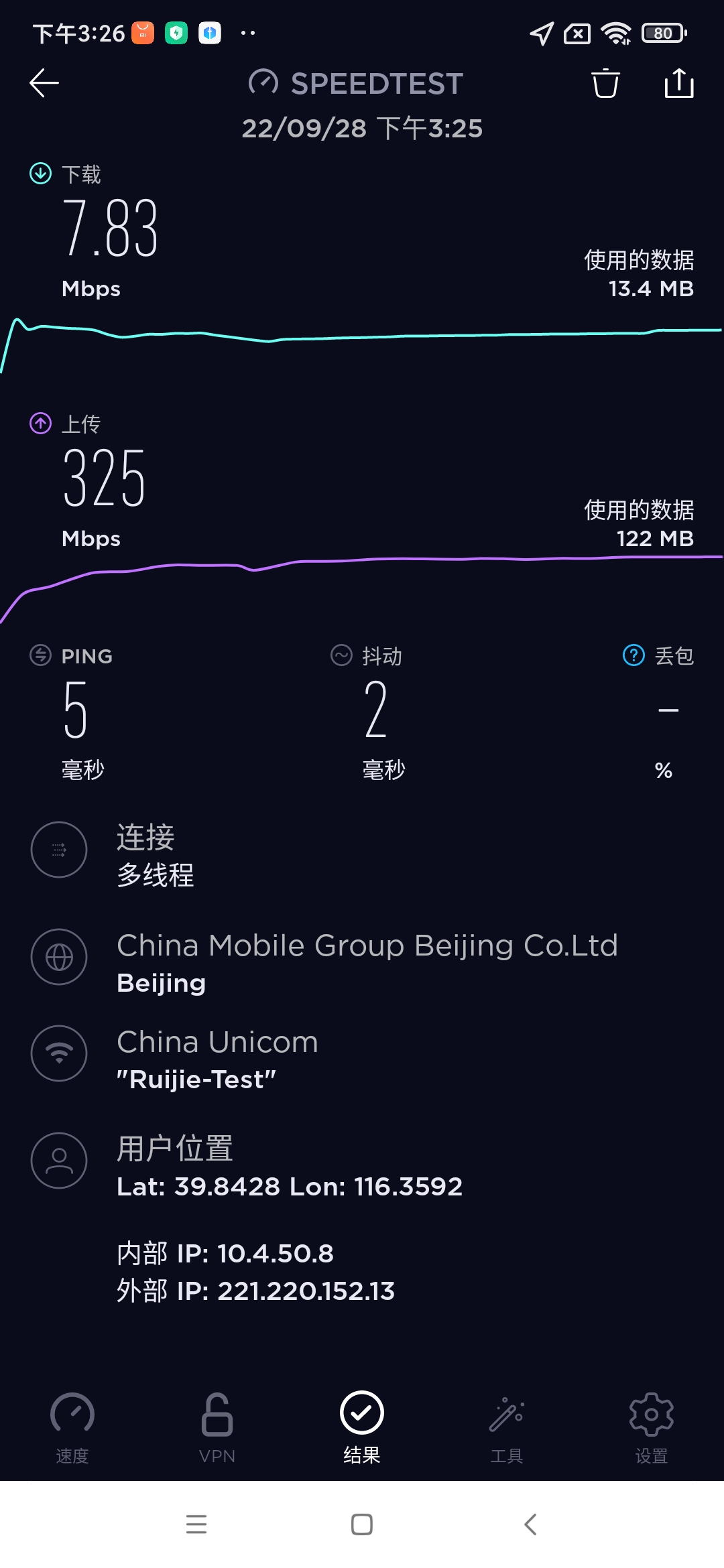

    限速终端可以明显感知到限速值的存在。

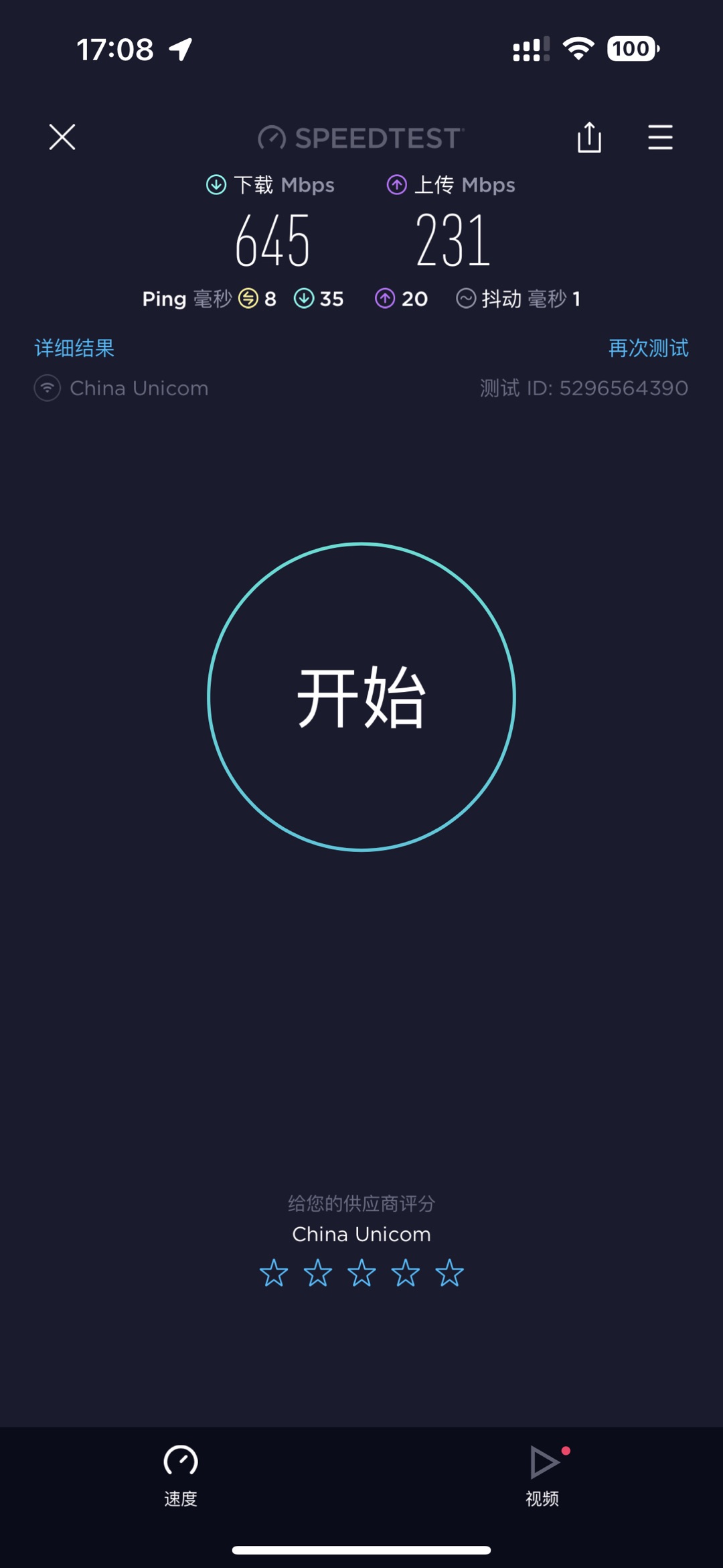

    不限速的终端仍能跑满。

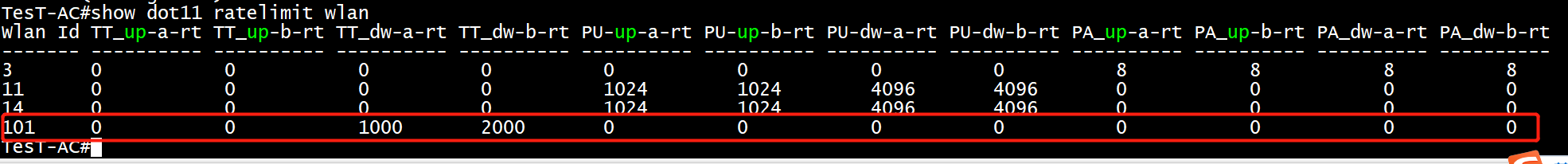

验证方法：

1.3.2 对整个WLAN进行限速

    本次依旧采用2台终端进行测速，连接相同的SSID。

TesT-AC(config)#wlan-config 101 Speed
TesT-AC(config-wlan)#wlan-based total-user-limit down-streams average-data-rate 1000 burst-data-rate 2000

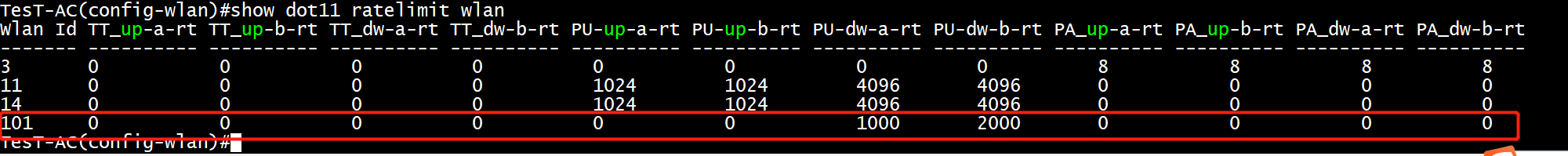

 验证方法：

1.3.4.2 对每个AP都执行基于AP的限速

TesT-AC(config)#wlan-config 101 Speed
TesT-AC(config-wlan)#wlan-based per-ap-limit down-streams average-data-rate 1000 burst-data-rate 2000

验证方法：

注意事项：

1、胖AP在全局模式下，在命令前配置wlan-qos即可。

2、智能限速需升级AC与AP版本至11.9(6)W2基线版本以上才可支持。

3、使用show dot11 ratelimit ap 查看基于AP的流量限速信息。

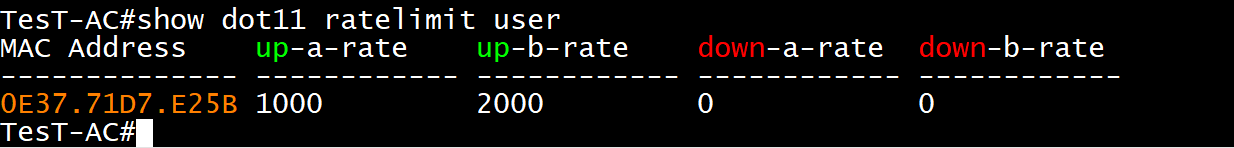

4、使用show dot11 ratelimit user 查看基于STA的流量限速信息。

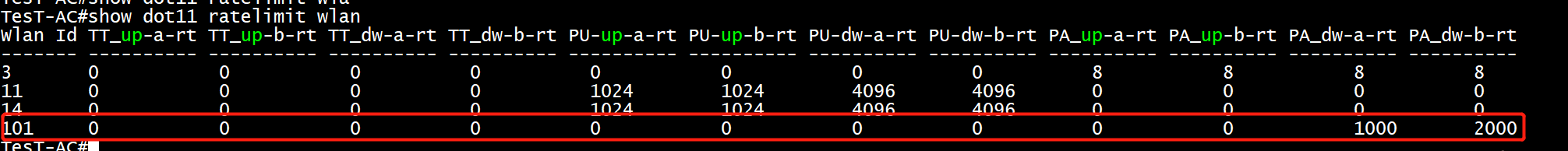

5、使用show dot11 ratelimit wlan 查看基于WLAN的流量限速信息。

二、公平调度

    在上节中为大家介绍了基于静态数值限速上下行报文的方法，根据小编的观察，在某些场景下多少会有一个终端占用整网所有资源的情况，导致其他终端用户体验变差，苦不堪言。

    本节为大家介绍如何解决单终端占用所有资源的问题，可以防止低速终端拖慢整网的吞吐量，还可以为终端提供更平滑的网速体验哦~

1、配置公平调度功能

胖AP在全局模式下配置即可：

FAT-AP(config)#fair-schedule

瘦AP需要进入AP配置模式下进行配置：

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#fair-schedule

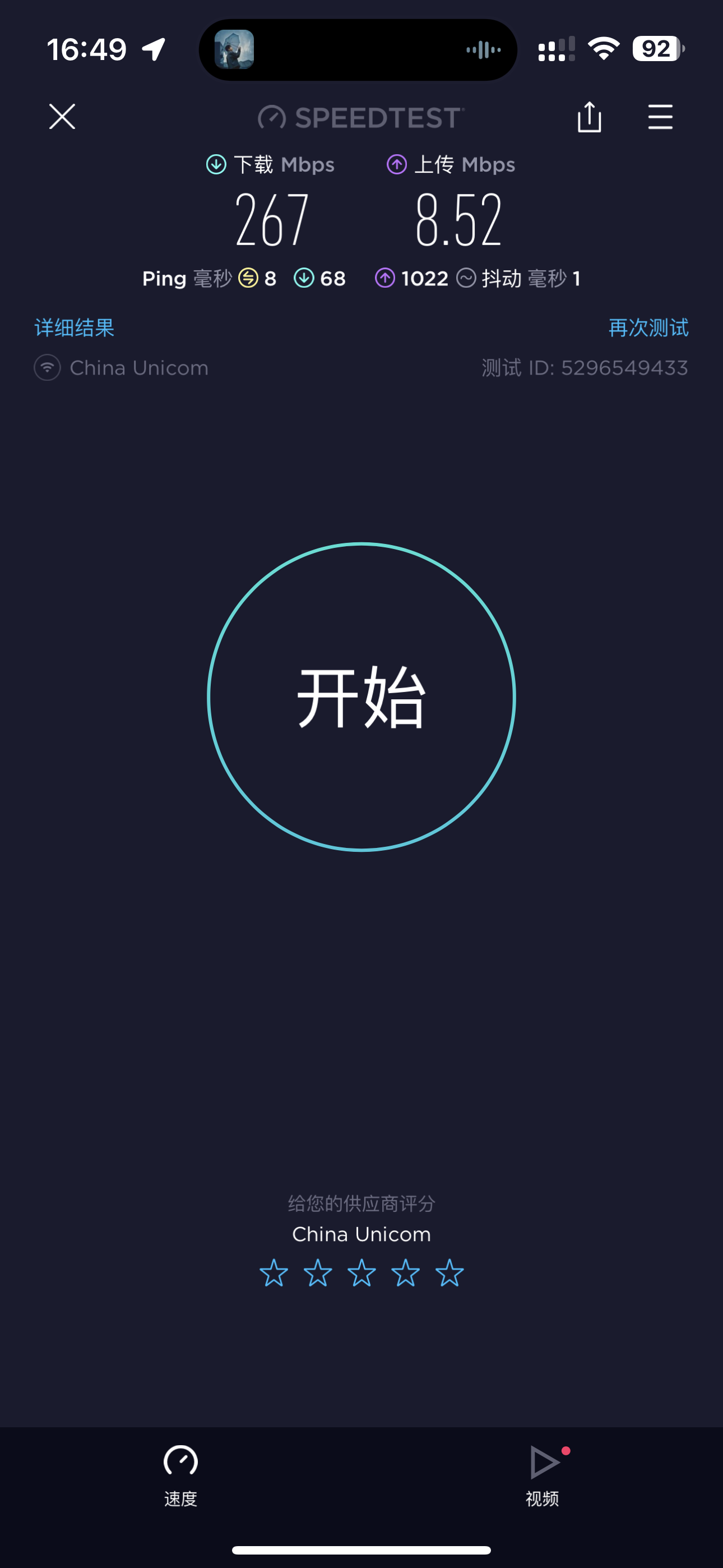

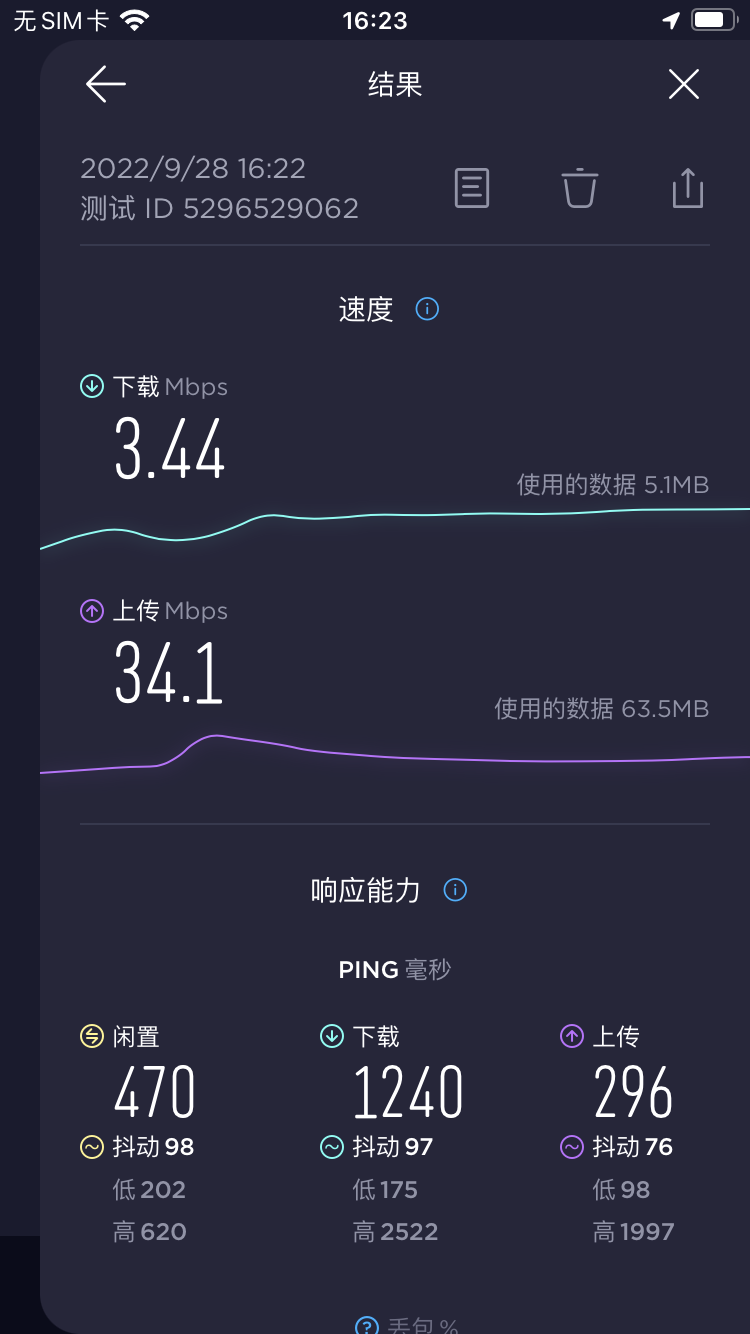

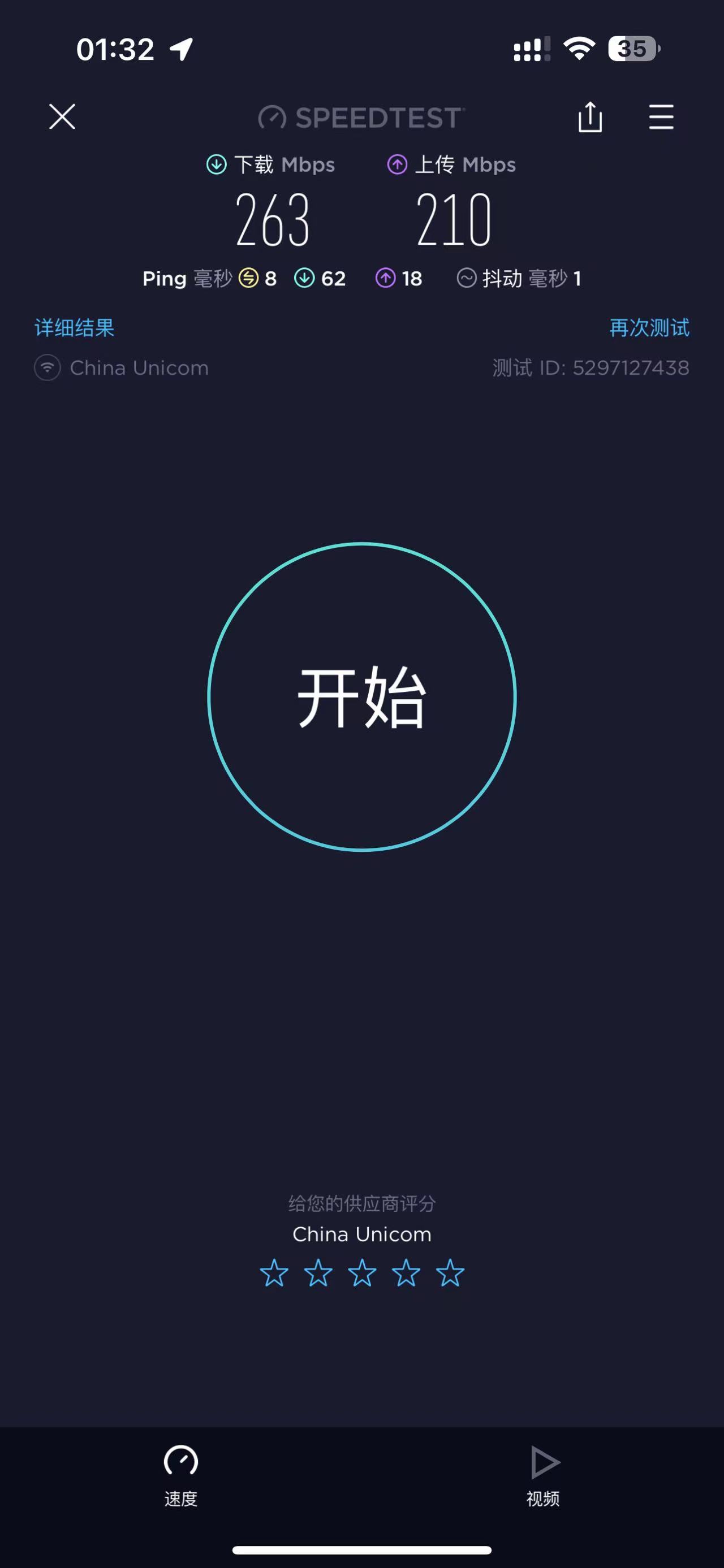

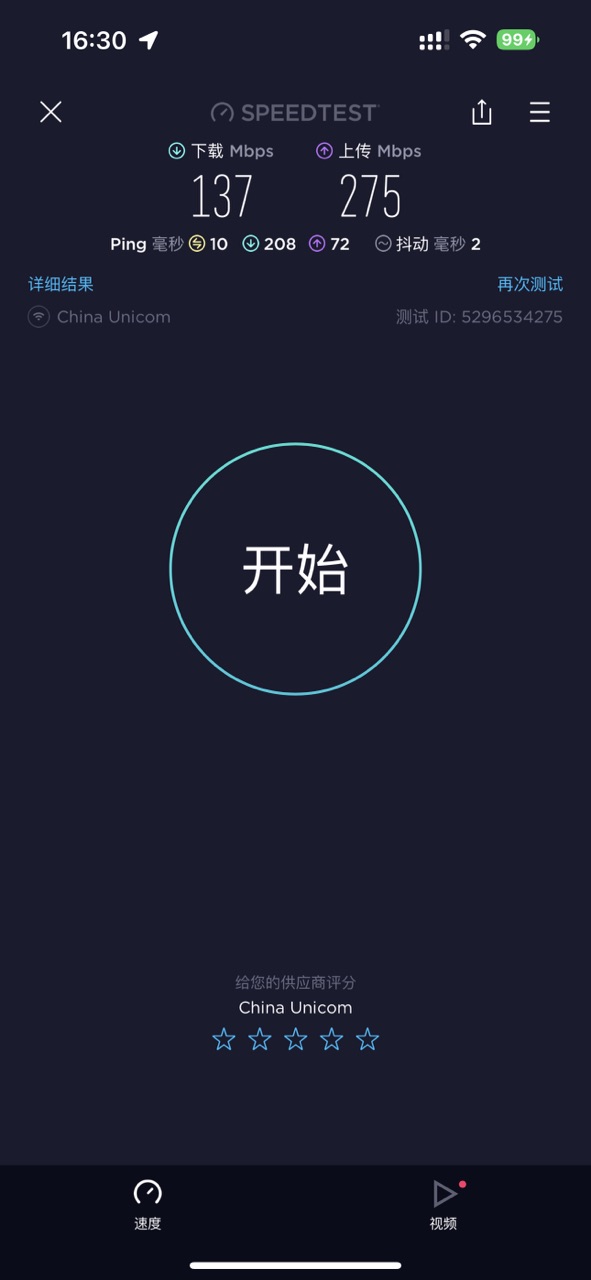

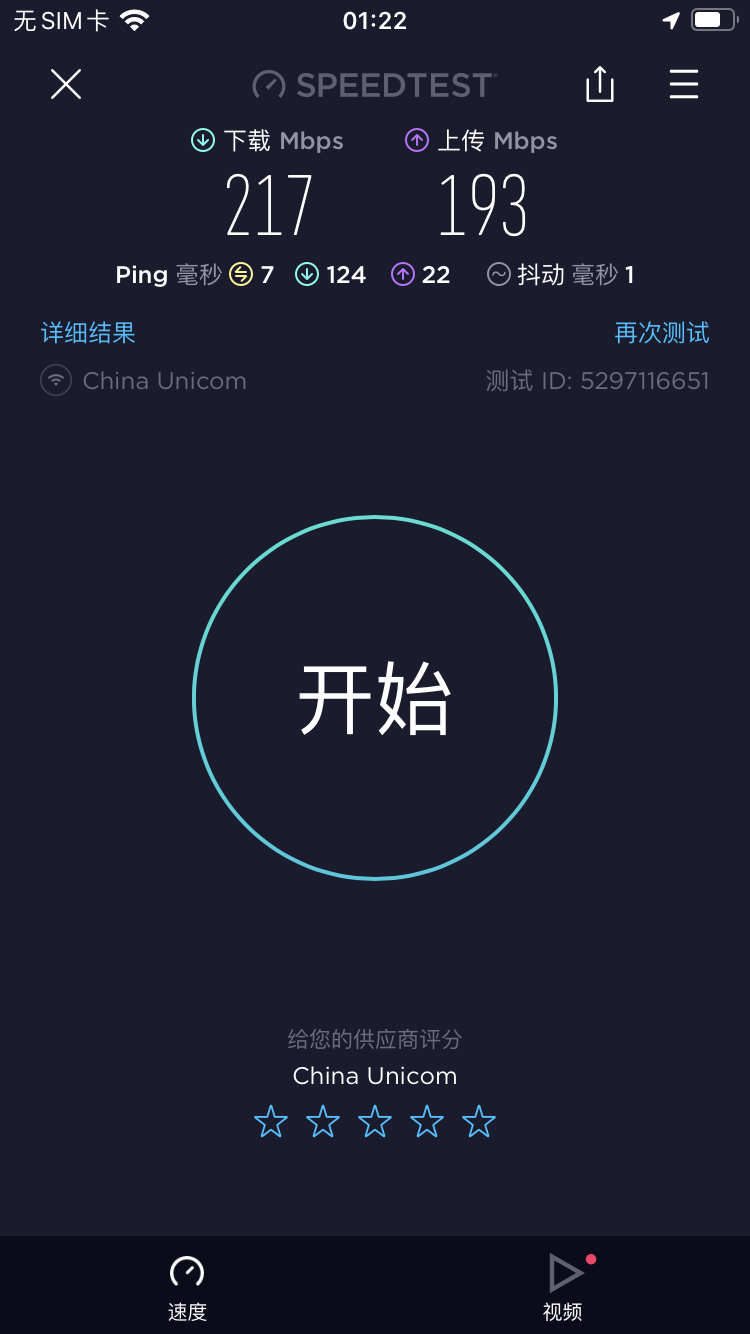

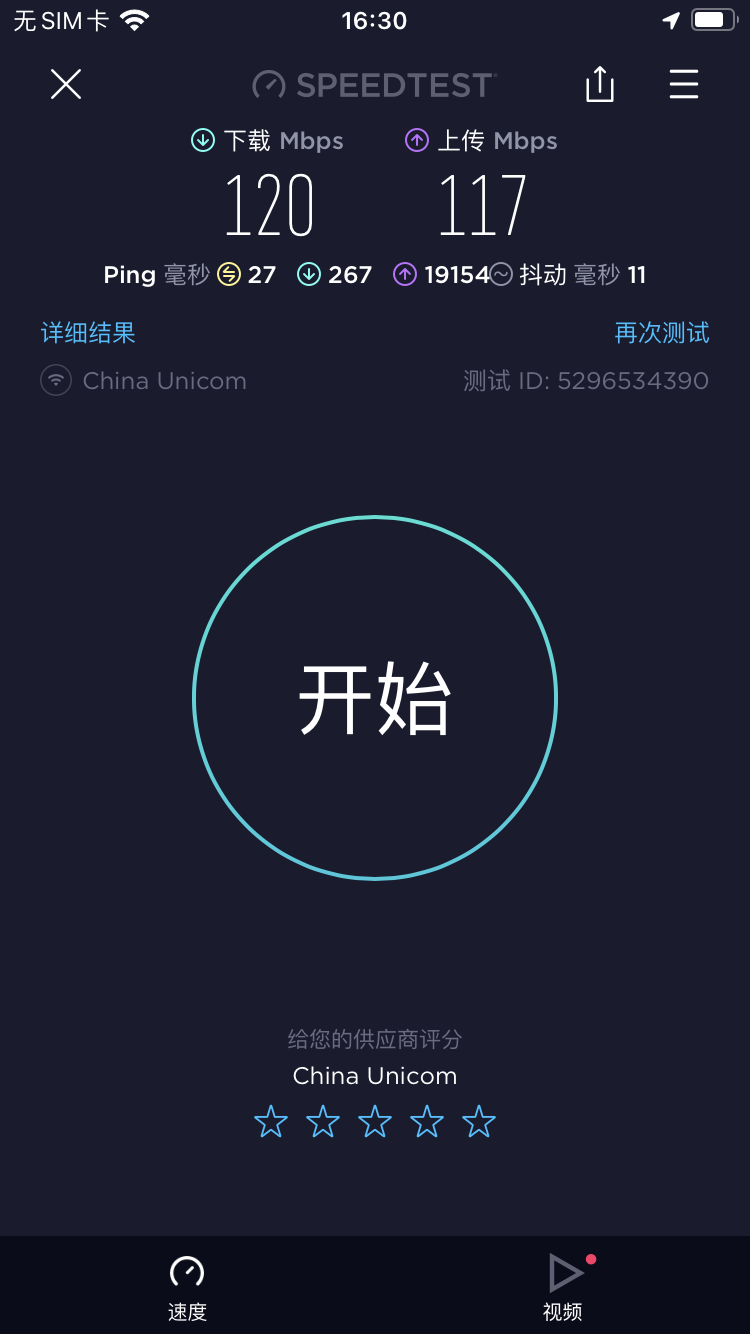

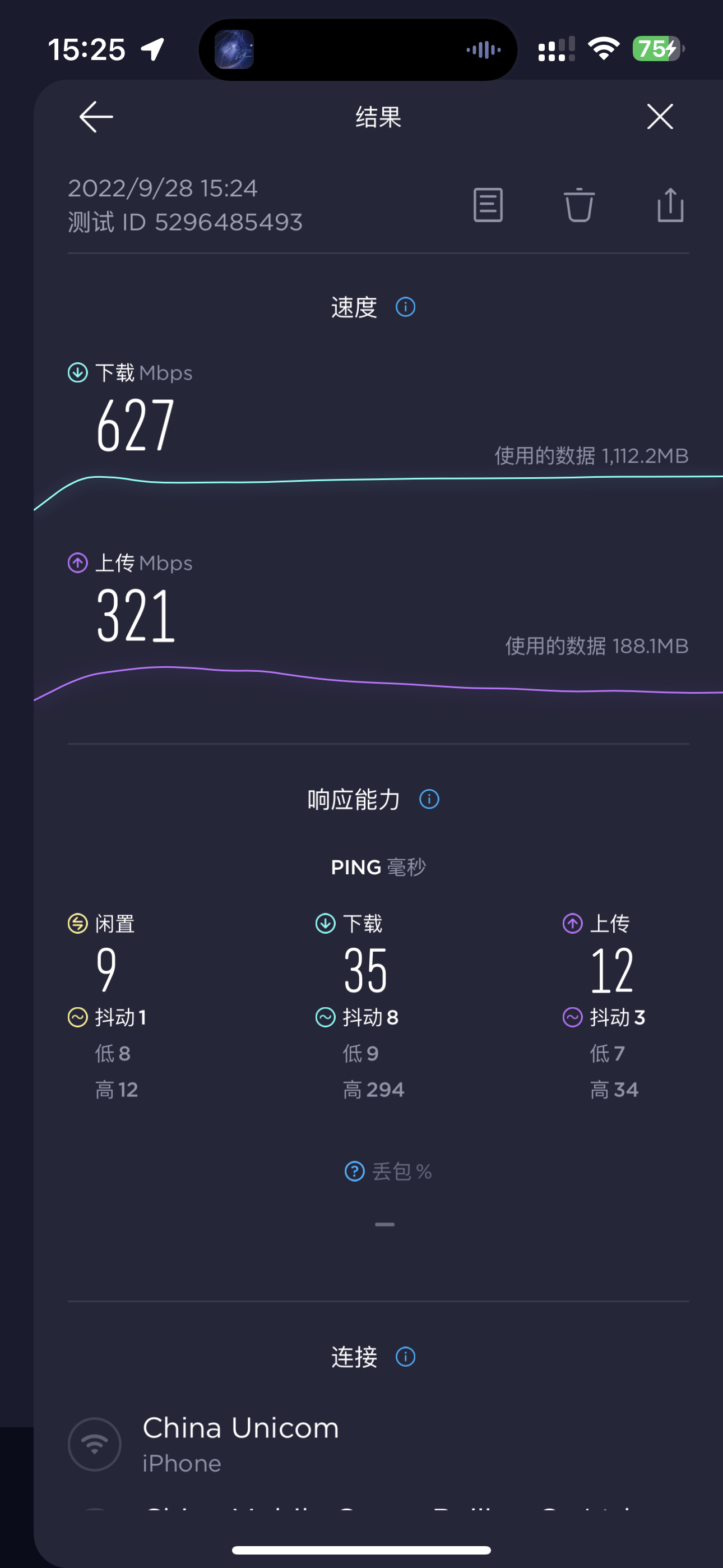

开启前，iPhone7上传速度明显比iPhone14要低很多

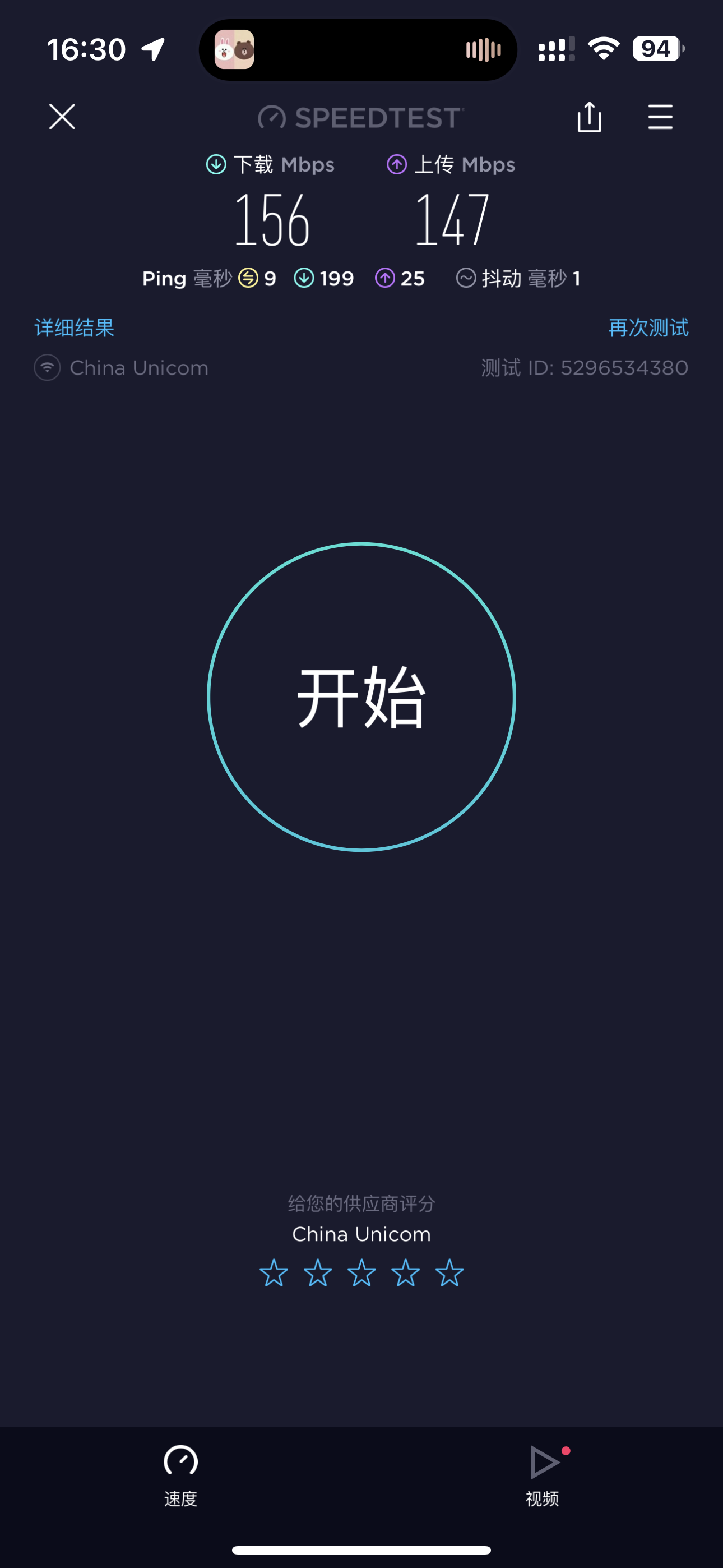

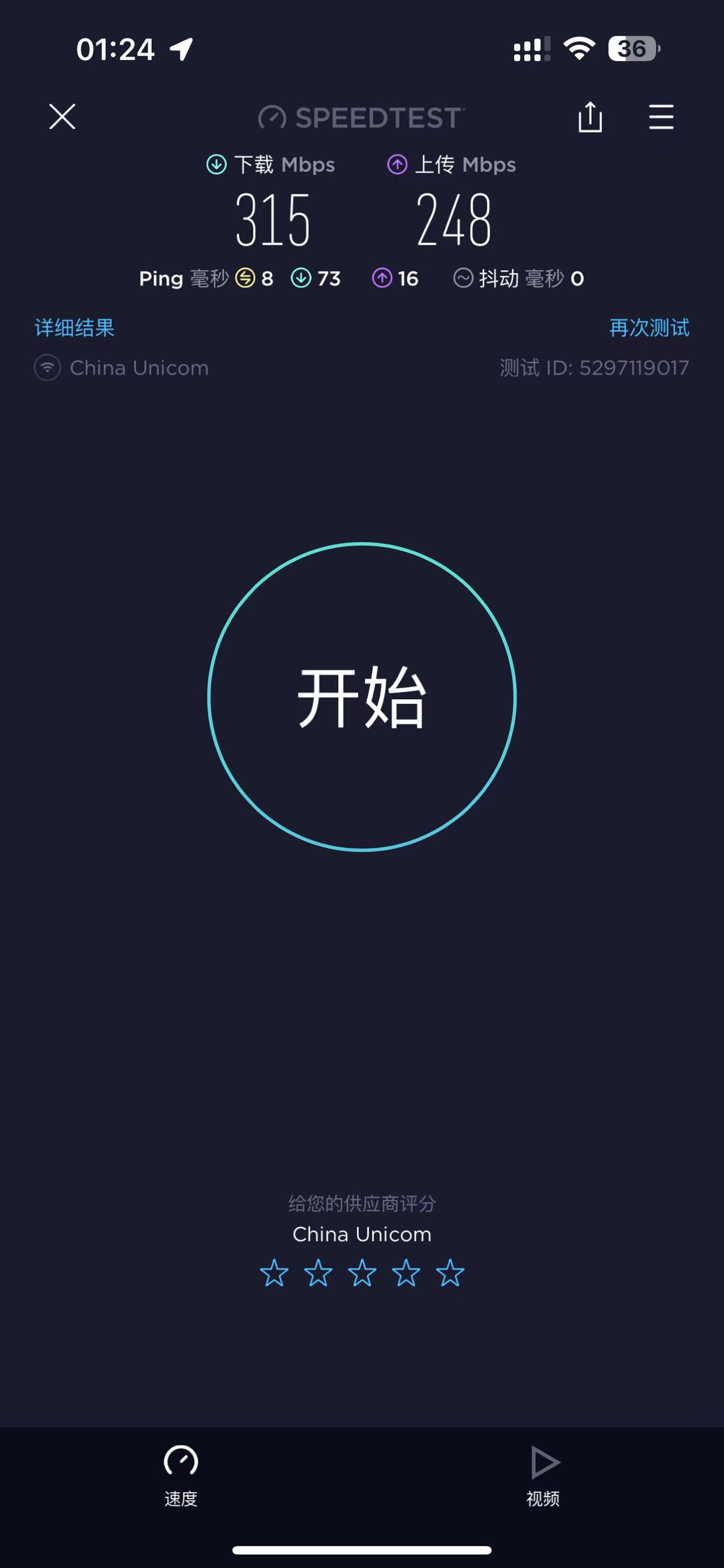

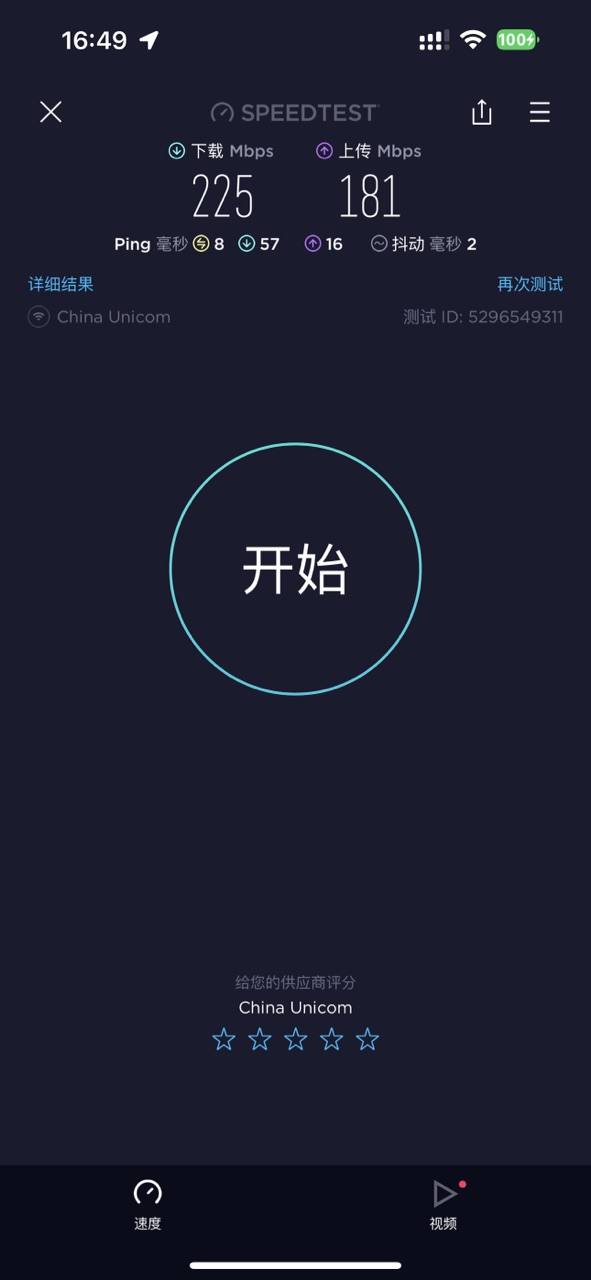

开启后，两台终端上行测速速率基本上持平



 2、公平调度优先级

    在开启公平调度的基础上，又想保证某台终端的优先级更高，需要如下配置

 胖AP在全局模式下配置即可：

FAT-AP(config)#sta-fair 3247.C486.9E9C priority 6

瘦AP需要进入AC配置模式下进行配置：

TesT-AC(config)#ac-controller
TesT-AC(config-ac)#sta-fair 3247.C486.9E9C priority 6

这里priority后面的6代表最高优先级，即最优先保证终端，默认终端的优先级均为1，数值越大代表优先级越高，分配给终端的空口越多。

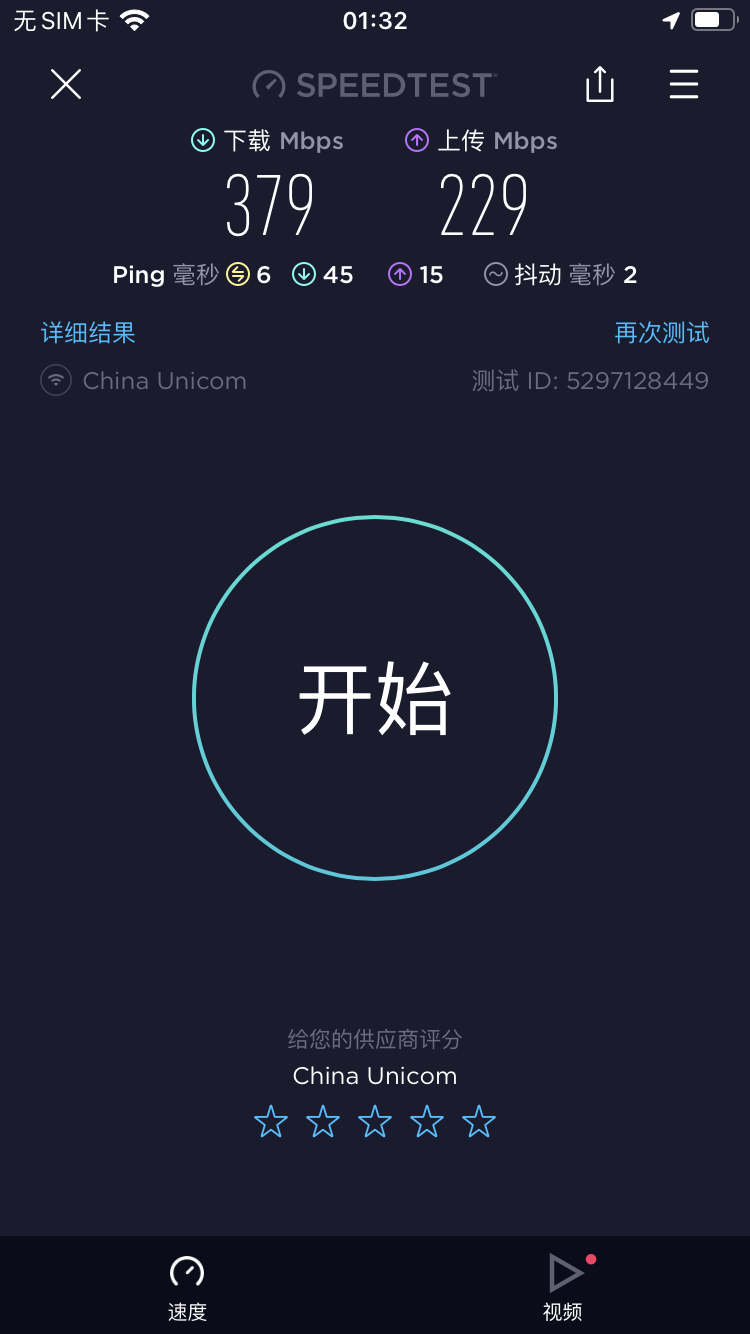

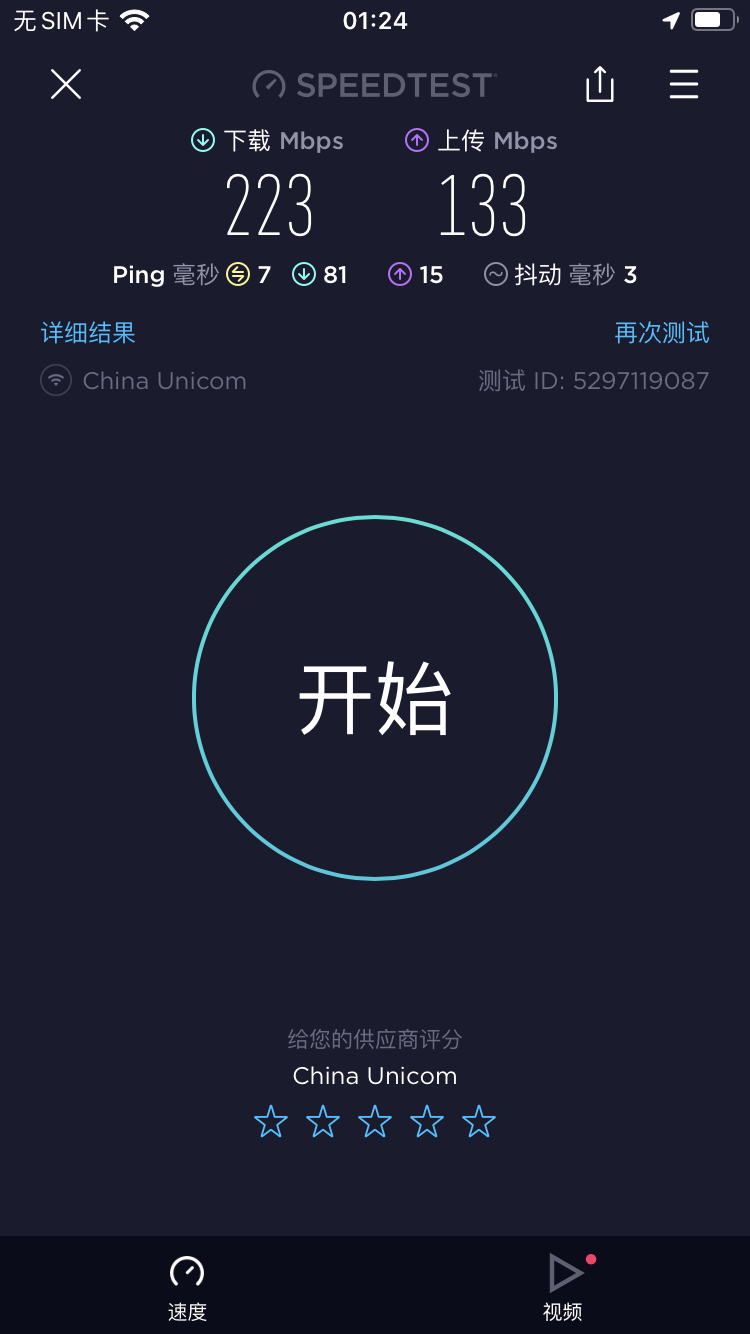

配置后明显感觉高优先级终端分配的资源越多：



三、防内网代理功能

    该功能主要用作检测在同一内网中，一台终端作为其他终端的代理服务器，以达到对终端数量和网络流量的监控，目前仅支持在AC+瘦AP的模式下配置。当前支持两种检测模式：基于TTL、源端口(最大支持512个)。

 瘦AP需要进入AP配置模式下进行配置：

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#illegal-sta-check tcp source-ports
TesT-AC(config-ap)#illegal-sta-check ip ttl

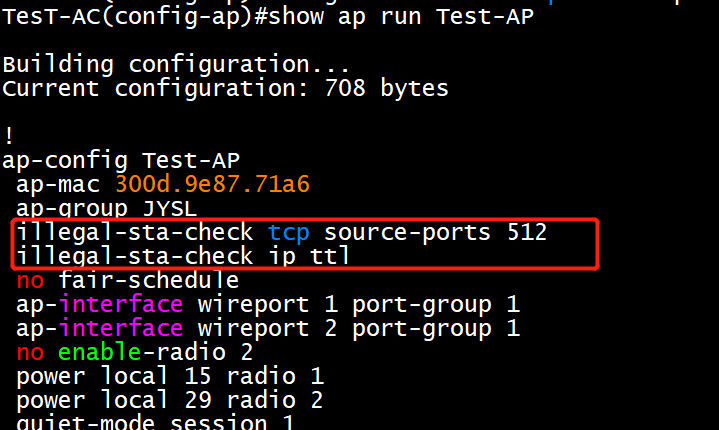

通过show ap-config running验证配置信息：

四、 免流量IP网段

    该功能应用于有流量计费的场景下，可以配置实现访问免流量的网段时实现不计费。（同时支持IPV4/IPV6协议）最大可支持8条网段，其中v4协议与v6协议各支持8条。

    拓扑如下：

    当AP与SMP交互时会产生部分流量，该流量属于交互流量并非终端故意为之，应将其进行配置免流量。

  瘦AP需要进入AP配置模式下进行配置：

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#wlan-qos flow-free ip-segment 10.4.255.0/24
TesT-AC(config-ap)#wlan-qos flow-free ipv6-segment 2001:10C::0/64

 该功能仍处于测试阶段，后期待开放后补齐支持版本号。

五、动态限速

    各位小伙伴们，重头戏来啦！您是不是也有配置静态速率低导致被喷的情况？有些时候配置速度太低导致文件长时间无法传输？请注意这里！动态限速来啦。

    动态限速功能是基于信道利用率来动态调整终端的限速值的，可以使空口利用率稳定在70%以下。该功能支持胖AP与瘦AP+AC的两种组网方式哦！

5.1 动态限速功能开启

   瘦AP配置方式：

    1、在单一AP配置模式下操作

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#smart-rate-control enable

    2、在所有AP配置模式下操作

TesT-AC(config)#ap-config all
TesT-AC(config-ap)#smart-rate-control enable

   胖AP配置方式：

FAT-AP(config)#smart-rate-control enable

5.2 动态限速参数调整

 5.2.1 低速率终端关联阈值

    如果终端的关联速率小于配置的阈值时，则会认定终端为低速率终端。

    瘦AP配置方式：

    1、在单一AP配置模式下操作

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#smart-rate-control config low-rate-sta 1~500000

    2、在所有AP配置模式下操作

TesT-AC(config)#ap-config all
TesT-AC(config-ap)#smart-rate-control config low-rate-sta 1~500000

   胖AP配置方式：

FAT-AP(config)#smart-rate-control config low-rate-sta 1~500000

注意事项：

1、该数值单位为Kbps，我们经常表达的方式为Mbps，需使用实际配置值/1000，默认缺省值为30000，即30Mbps。

2、调整阈值后，实际效果与非低速终端配置有差别：

 2.1、上调限速系数时，非低速终端按配置值上调，低速终端上调三分之一*关联阈值

 2.2、降低限速系数时，非低速终端按配置值降低，低速终端降低三倍关联阈值

 5.2.2 限速系数

    瘦AP配置方式：

    1、在单一AP配置模式下操作

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#smart-rate-control config rate-limit-step increase/reduce 1-100

    2、在所有AP配置模式下操作

TesT-AC(config)#ap-config all
TesT-AC(config-ap)#smart-rate-control config rate-limit-step increase/reduce 1-100

   胖AP配置方式：

FAT-AP(config)#smart-rate-control config rate-limit-step increase/reduce 1-100

注意事项：

1、系数单位为百分之，范围为1-100，上调与降低系数默认缺省值为20%。

2、incerase为上调限速，reduce为降低限速

 5.2.3 数据采集定时器

    定时器的作用为当执行多少次数据采集后才会触发限速。

    瘦AP配置方式：

    1、在单一AP配置模式下操作

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#smart-rate-control config sampling period 1000-10000
TesT-AC(config-ap)#smart-rate-control config sampling times 1-100

    2、在所有AP配置模式下操作

TesT-AC(config)#ap-config all
TesT-AC(config-ap)#smart-rate-control config sampling period 1000-10000
TesT-AC(config-ap)#smart-rate-control config sampling times 1-100

   胖AP配置方式：

FAT-AP(config)#smart-rate-control config sampling period 1000-10000
FAT-AP(config)#smart-rate-control config sampling times 1-100

注意事项：

1、period数值单位为ms，1000ms=1秒，默认缺省period周期为1000ms，即1秒。

2、times数值单位为次数，默认缺省周期为5次。

3、计算公式为：sampling=period*times

4、定时器配置在下个调度周期会生效，本周期内不会收到影响。

 5.2.4 信道利用率阈值

    由于动态限速功能是基于当前信道利用率的，该阈值需要谨慎操作。

    瘦AP配置方式：

    1、在单一AP配置模式下操作

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#smart-rate-control config threshold channel-using busy 1-100
TesT-AC(config-ap)#smart-rate-control config threshold channel-using clean 1-100
TesT-AC(config-ap)#smart-rate-control config threshold channel-using firee 1-100

    2、在所有AP配置模式下操作

TesT-AC(config)#ap-config all
TesT-AC(config-ap)#smart-rate-control config threshold channel-using busy 1-100
TesT-AC(config-ap)#smart-rate-control config threshold channel-using clean 1-100
TesT-AC(config-ap)#smart-rate-control config threshold channel-using firee 1-100

   胖AP配置方式：

FAT-AP(config)#smart-rate-control config threshold channel-using busy 1-100
FAT-AP(config)#smart-rate-control config threshold channel-using clean 1-100
FAT-AP(config)#smart-rate-control config threshold channel-using firee 1-100

注意事项：

1、busy表示繁忙，默认缺省阈值为70% 。

2、free表示空闲，默认缺省阈值为40% 。

3、clean表示干净，默认缺省阈值为20% 。

4、配置阈值时需保证：busy > free > clean

 5.2.5 强制保障带宽

    瘦AP配置方式：

    1、在单一AP配置模式下操作

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#smart-rate-control config threshold rate-guard 8-261120

    2、在所有AP配置模式下操作

TesT-AC(config)#ap-config all
TesT-AC(config-ap)#smart-rate-control config threshold rate-guard 8-261120

   胖AP配置方式：

FAT-AP(config)#smart-rate-control config threshold rate-guard 8-261120

注意事项：

1、强制保证带宽默认缺省值为空，即不配置。

2、配置后，原有的带宽保障计算方法失效，强制更新为新配置的值。

3、保障带宽计算公式：保障带宽=(终端协商速率*0.8(无线损耗值)*(1-无线损耗))/终端数量

  5.2.6 限速范围

    瘦AP配置方式：

    1、在单一AP配置模式下操作

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#smart-rate-control config threshold rate-limit maximum 8-261120
TesT-AC(config-ap)#smart-rate-control config threshold rate-limit minimum 8-261120

    2、在所有AP配置模式下操作

TesT-AC(config)#ap-config all
TesT-AC(config-ap)#smart-rate-control config threshold rate-limit maximum 8-261120
TesT-AC(config-ap)#smart-rate-control config threshold rate-limit minimum 8-261120

   胖AP配置方式：

FAT-AP(config-ap)#smart-rate-control config threshold rate-limit maximum 8-261120
FAT-AP(config-ap)#smart-rate-control config threshold rate-limit minimum 8-261120

注意事项：

1、maximum值代表最大限速值，默认缺省值为25000，单位为8Kbps。

2、minimum值代表最小限速值，默认缺省值为8，单位为8Kbps。

3、如果限速值大于maximum时，则取消限速。

4、限速值不能小于minimum。

  5.2.7 无线损耗

    瘦AP配置方式：

    1、在单一AP配置模式下操作

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#smart-rate-control config wlan-loss 1-100

    2、在所有AP配置模式下操作

TesT-AC(config)#ap-config all
TesT-AC(config-ap)#smart-rate-control config wlan-loss 1-100

   胖AP配置方式：

FAT-AP(config)#smart-rate-control config wlan-loss 1-100

注意事项：

1、无线损耗值默认缺省值为20%，单位为百分比，可配置1%-100%。

5.3 综合场景实验验证

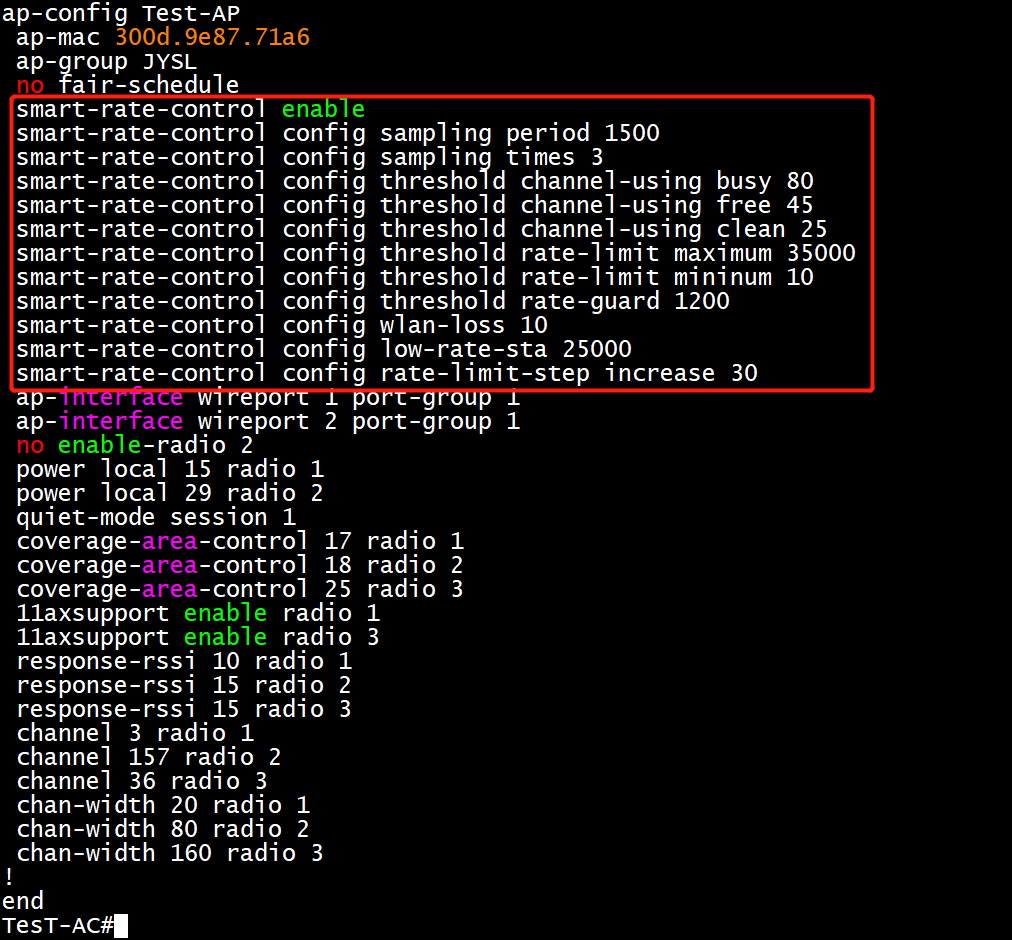

    根据上面我们的7个点，按下列表项对某客户现场瘦AP+AC的场景进行配置。

配置项名称配置值大小
开启动态限速NA
低速率阈值25000Kbps
限速系数-上调30%
定时器-间隔周期1500ms
定时器-采集次数3次
信道利用率-busy80&
信道利用率-free45%
信道利用率-clean25%
强制保证带宽1200*8Kbps
限速范围-Maximum35000*8Kbps
限速范围-Minimum10*8Kbps
无线损耗10

    瘦AP配置方式：

    1、在单一AP配置模式下操作

TesT-AC(config)#ap-config Test-AP
TesT-AC(config-ap)#smart-rate-control enable
TesT-AC(config-ap)#smart-rate-control config sampling period 1500
TesT-AC(config-ap)#smart-rate-control config sampling times 3
TesT-AC(config-ap)#smart-rate-control config threshold channel-using busy 80
TesT-AC(config-ap)#smart-rate-control config threshold channel-using free 45
TesT-AC(config-ap)#smart-rate-control config threshold channel-using clean 25
TesT-AC(config-ap)#smart-rate-control config threshold rate-limit maximum 35000
TesT-AC(config-ap)#smart-rate-control config threshold rate-limit mininum 10
TesT-AC(config-ap)#smart-rate-control config threshold rate-guard 1200
TesT-AC(config-ap)#smart-rate-control config wlan-loss 10
TesT-AC(config-ap)#smart-rate-control config low-rate-sta 25000
TesT-AC(config-ap)#smart-rate-control config rate-limit-step increase 30

    2、在所有AP配置模式下操作

TesT-AC(config)#ap-config all
TesT-AC(config-ap)#smart-rate-control enable
TesT-AC(config-ap)#smart-rate-control config sampling period 1500
TesT-AC(config-ap)#smart-rate-control config sampling times 3
TesT-AC(config-ap)#smart-rate-control config threshold channel-using busy 80
TesT-AC(config-ap)#smart-rate-control config threshold channel-using free 45
TesT-AC(config-ap)#smart-rate-control config threshold channel-using clean 25
TesT-AC(config-ap)#smart-rate-control config threshold rate-limit maximum 35000
TesT-AC(config-ap)#smart-rate-control config threshold rate-limit mininum 10
TesT-AC(config-ap)#smart-rate-control config threshold rate-guard 1200
TesT-AC(config-ap)#smart-rate-control config wlan-loss 10
TesT-AC(config-ap)#smart-rate-control config low-rate-sta 25000
TesT-AC(config-ap)#smart-rate-control config rate-limit-step increase 30

   胖AP配置方式：

FAT-AP(config)#smart-rate-control enable
FAT-AP(config)#smart-rate-control config sampling period 1500
FAT-AP(config)#smart-rate-control config sampling times 3
FAT-AP(config)#smart-rate-control config threshold channel-using busy 80
FAT-AP(config)#smart-rate-control config threshold channel-using free 45
FAT-AP(config)#smart-rate-control config threshold channel-using clean 25
FAT-AP(config)#smart-rate-control config threshold rate-limit maximum 35000
FAT-AP(config)#smart-rate-control config threshold rate-limit mininum 10
FAT-AP(config)#smart-rate-control config threshold rate-guard 1200
FAT-AP(config)#smart-rate-control config wlan-loss 10
FAT-AP(config)#smart-rate-control config low-rate-sta 25000
FAT-AP(config)#smart-rate-control config rate-limit-step increase 30

验证方法：



结束语

    根据这篇文章小伙伴们已经可以熟练掌握锐捷无线的WLAN QOS功能，无论是在企业、医院还是学校、咖啡厅、图书馆等场景，相比于高昂价格的行为管理设备WLAN QOS技术仍是目前作为使用较多的流控方法。

    本篇相比于前一篇负载均衡多了一些技术参数的引入与说明，更多的是离不开大家的支持与帮助，本期就到这里了，如果您有想法欢迎通过留言或私信的方式告知我们哦。

一只胖薛
关注
  • 0
    点赞
  • 踩
  • 5
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
天津三建-外商投资企业活动中心.zip
09-03
天津三建-外商投资企业活动中心.zip
锐捷网络——QoS—拥塞管理（队列机制）
君逍遥o
09-18 603
优先权排队方式（Priority Queueing ，简写为 PQ）——在PQ 排队方式下，属于某个通信优先权等级的数据包可以比所有优先权等级低的数据包先发送出去，以保证优先权级别高的数据包能够及时地发送出去。
【运维实战家】无线三建七优之频信优传-锐捷无线
xuepd19990125的博客
12-22 345
相信大家根据这篇文章已经能熟练掌握如何通过频段、信号来规避无线卡顿的问题，当然您如果有更好的办法，也欢迎在下面留言告诉我们，通过我们测试后将更新至文中，并对提供者进行署名。2022年整年四季度的《无线三建七优》系列到这里就全部更新完毕了，全系列围绕40%理论+60%实践的方式，给予各位看官从0到整的体验。做您无线启蒙路上最简单易懂的小助手。如果您有想要了解却文章中未体现的方面不妨在文章下方进行留言，收到后我们会进行评估为您书写专栏内容。
关于华三WLAN调试空口利用率居高不下的调试心得
qq_42249402的博客
04-29 2974
今天是临近五一假期上班的最后一天，本来想没有什么事的话就安静的学习，充充电。不想被任何事和任何人打扰，但是在临近中午的时候又接到同事的请求，说是之前某某的客户无线又连不上了，让帮忙看下，并让客户艾特我。接到请求后，我认为这个不应该有问题的，因为这个网络本就不复杂，甚至可以说是简单，但是往往简单的网络却是不简单的现象。 根据用户的描述和登录设备查看配置以及邻居得出客户的无线网络拓扑大致是这样。由于是内网访问，且用户终端不是很多，就是统一由AC作为无线有有线用户的网关设备，并统一为无线AP和终端分配地址。 据
关于锐捷的qos配置
weixin_33682719的博客
10-05 1214
步骤一：定义标准访问控制列表S3760>enS3760#confS3760(config)#ip access-list standard vlan10 ----定义标准访问控制列表s3760(config-std-nacl)#permit host 192.168.1.0S3760(config)#ip access-list standard vlan20 --...
锐捷网络——QoS—流量整型、QoS实施指导
君逍遥o
09-18 724
锐捷系列设备实现的通用流量整形(Generic Traffic Shaping ，GTS)可以对不规则或不符合预定流量特性的报文流进行整形，以利于网络上下游之间的带宽匹配。
锐捷网络——Qos—MPLS Qos
君逍遥o
09-18 320
所谓的MPLS QoS，其实就是指，支持基于MPLS标签中的EXP字段为标识的QoS行为。
QOS教程[更新中]
奋斗Zalvin_JE（奋斗Zhy）的个人博客
10-26 851
QOS服务质量（Quality Of Service） 文章目录QOS服务质量（Quality Of Service）提要QOS服务架构集成服务模型区分服务模型Per-Hop BehaviorModular QoS Command-Line延迟抖动丢包国际公约标准第一梯队：语音第二梯队：交互式视频第三梯队：信令Signaling第四梯队：关键业务流量（数据流量）第五梯队：大块数据流量第六梯队：冲浪...
无线瘦AP部署——Capwap隧道原理及故障：无线Capwap隧道技术原理
最新发布
君逍遥o
10-13 977
在瘦AP+无线控制器（AC）的方案中，所有的AP都由AC统一控制。随着瘦AP方案迅速得到普及，各个厂商之间的兼容性变得越来越重要，这是制定CAPWAP协议的主要原因，目的是AC可以控制不同厂商的AP，但是现在还未能实现。
QoS服务质量一QoS概述
weixin_42227328的博客
07-16 9531
QoS模型不是一个具体功能，而是端到端QoS设计的一个方案。例如，网络中的两个主机通信时，中间可能会跨越各种各样的设备。只有当网络中所有设备都遵循统一的QoS服务模型时，才能实现端到端的质量保证。IETF、ITU-T等国际组织都为自己所关注的业务设计了QoS模型。下面就来介绍一下主流的三大QoS模型。......
软路由限速-静态限速与动态限速的转换
06-10
主要讲解软路由限速的一些常识，另外，主要讲解静态限速与动态限速之间转换流程，使大家更好的使用软路由来限速！
论文研究-一种Web服务选择的QoS参数计算方法.pdf
09-12
为了将用户的恶意评价和服务提供者发布的虚假数据对Web服务的QoS参数的影响降至最小，确保Web服务的QoS参数的真实性，提出了一种Web服务的QoS参数计算方法，包括基于Sproas信任模型推导出的用于来自服务请求者的参数计算公式和通过引入Web服务的负载和状态参量计算来自服务提供者的参数。通过模拟实验及分析表明：来自服务请求者的参数值的稳定性较对照算法提高了9.8%，能更有效地降低用户恶意评价的影响；来自服务提供者的参数值与实际值的相似度较对照算法平均提高了16.7%，能明显削弱服务提供者发布的虚假数据的影响，并改善Web服务的负载均衡。
参考资料-中天三建项目策划标准化要求.zip
02-24
参考资料-中天三建项目策划标准化要求.zip
鲁班奖-D05-天津三建-外商投资企业活动中心-施工组织设计.docx
02-20
鲁班奖-D05-天津三建-外商投资企业活动中心-施工组织设计.docx
房建工程施工组织设计-天津三建外商投资企业活动中心
08-25
房建工程施工组织设计-天津三建外商投资企业活动中心
公共设施施工组织设计--天津三建外商投资企业活动中心
08-25
公共设施施工组织设计--天津三建外商投资企业活动中心
建筑施工组织2021-05-天津三建-外商投资企业活动中心.pdf
05-19
建筑施工组织2021-05-天津三建-外商投资企业活动中心.pdf
信息化环境下实验课有效教学之三建三用模式探索.docx
02-11
信息化环境下实验课有效教学之三建三用模式探索.docx
鲁班奖施工组织设计-广西三建-广西南宁税务局培训中心综合楼施工组织设计
08-25
鲁班奖施工组织设计-广西三建-广西南宁税务局培训中心综合楼施工组织设计
mysql找出三建工程项目使用的各种零件的零件号及数量。
06-03
假设您的数据表结构如下： - 三建工程项目表（project）：project_id, project_name - 零件表（part）：part_id, part_name - 项目零件表（project_part）：project_id, part_id, quantity 您可以使用如下 MySQL 查询语句来获取三建工程项目使用的各种零件的零件号及数量： ``` SELECT part.part_id, part.part_name, SUM(project_part.quantity) AS total_quantity FROM project_part JOIN part ON project_part.part_id = part.part_id JOIN project ON project_part.project_id = project.project_id WHERE project.project_name = '三建工程项目' GROUP BY part.part_id; ``` 该查询语句通过 JOIN 操作将三个表关联起来，然后通过 WHERE 子句筛选出项目名称为“三建工程项目”的记录。最后使用 GROUP BY 子句对零件进行分组，并使用 SUM() 聚合函数计算每种零件的总数量。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

一只胖薛

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
