（03）从引导进入内核＜一＞

一 前言

前面已经准备好开发环境，并且写了一个简单的引导程序。从本节开始，就要真正的开发操作系统了。

本节代码位于：github

1.1 系统启动流程

这里重新描述一下系统的启动流程：

1. PC电源打开，CPU 将自动进入实模式
2. 加载BIOS程序并执行
3. BIOS进行一些硬件检测配置
4. BIOS将可启动设备的第一个扇区(磁盘引导扇区,512 字节)读入内存绝对地址 0x7C00 处,并跳转到这个地方开始引导启动机器运行。

我们的程序从前面第四步开始介入，主要分为三块，功能如下：

程序	功能	磁盘	内存
boot	引导代码，512 字节。负责读取磁盘加载setup、system	第一个扇区（引导扇区）	0x7C00
setup	获取系统硬件信息，进入保护模式，复制system内存到0x100000	扇区2~扇区9	0x9000
system	真正的系统内核	扇区10以后	0x100000

1.2 内存分布

BIOS的内存分布：

0x00000 ~ 0x003FF: 中断向量表（1024B）
0x00400 ~ 0x004FF: bios数据区（256B）
0x00500 ~ 0x07BFF: 自由内存区 30kb
0x07C00 ~ 0x07DFF: 引导程序加载区（512B）
0x07E00 ~ 0x9FFFF: 自由内存区 608k

0xA0000 ~ 0xAFFFF: EGA/VGA/XGA/XVGA图形视频缓冲区（64KB）彩色显示适配器


本系统自由内存区的分配：
0x7E00 ~ 0x8FFF  硬件信息、启动信息
0x9000 ~ 0x9FFF  setup
0x10000 ~ 0x9FFFF  system

我们的boot肯定是加载到0x7C00处，然后它会继续读取磁盘的2~9扇区（共8个扇区，4KB）并放到内存的0x9000处，读取system放到内存的0x10000处。最后跳转到0x9000处，开始执行setup。

setup会通过BIOS中断读取一些系统硬件信息，进入保护模式，同时将system从0x10000处拷贝到0x100000 (1MB)处，然后跳转到0x100000处开始执行system

接下来将逐步实现boot和header。

二 虚拟硬盘

2.1 创建硬盘

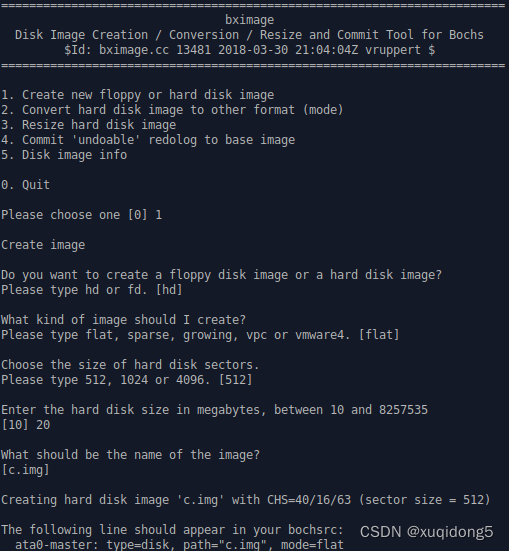

执行bximage命令创建一个虚拟硬盘：

这里将创建一个20MB的虚拟硬盘，文件名为c.img

将最下面那句话copy到bochsrc.os文件中。

三 boot引导

3.1 boot.h

#ifndef _BOOT_H
#define _BOOT_H

// setup的段地址
#define DEF_SETUPSEG	0x900
// system段地址
#define DEF_SYSSEG	0x1000
// system的大小
#define DEF_SYSSIZE	0x10000

#endif

3.2 boot.S

在上一节boot.s的基础上增加了setup和system的加载

#include "boot.h"

BOOTSEG		= 0x07C0		/* 引导程序加载的位置*/

.code16
.text
	jmpl	$BOOTSEG, $_start

.global _start
_start:
// 初始化寄存器
	movw	%cs, %ax
	movw	%ax, %ds
	movw	%ax, %es
	movw	%ax, %ss
	movw	$0x7c00, %sp

// 清屏
	movw	$0x0700, %bx
	movw	$0x0600, %ax
	movw	$0x184f, %dx
	int		$0x10

showMsg:
// 调用0x10中断显示字符串
	movw	$27, %cx
	movw	$0x7, %bx
	movw	$0, %dx
	movw	$msg1, %bp
	movw	$0x1301, %ax
	int		$0x10


read_setup:
	movb $0x42, %ah
	movb $0x80, %dl
	movw $setup_packet, %si
	int $0x13

read_system:
	movb $0x42, %ah
	movb $0x80, %dl
	movw $system_packet, %si
	int $0x13
// 跳转到setup

	jmpl $DEF_SETUPSEG, $0

msg1:
	.ascii	"Hello, Boot is starting\r\n"

setup_packet:
	.word 0x10  /* struct's size */
	.word 8 /* 读多少个 sectors */
	.word 0, DEF_SETUPSEG /* buffer address */
	.quad 1 /* 从哪个 sector 开始读 */

system_packet:
	.word 0x10  /* struct's size */
	.word DEF_SYSSIZE/512 /* 读多少个 sectors */
	.word 0,DEF_SYSSEG /* buffer address */
	.quad 9 /* 从哪个 sector 开始读 */

.org 510
boot_flag:	.word 0xAA55

四 setup和system

本节只为验证新的boot以及程序结构，所以setup和system里面只有一个死循环：

.global _start
_start:
jmp _start

我将在后面的章节中慢慢完善这两个程序。

五 运行

编写Makefile，开始运行：

all: img

boot.o: boot.S boot.h

boot: boot.o
	ld -Ttext 0 -s --oformat binary -o $@ $<

setup: setup.o
	ld -Ttext 0 -s --oformat binary -o $@ $<

system: system.o
	ld -Ttext 0 -s --oformat binary -o $@ $<


img:boot setup system
	dd if=boot of=c.img count=1 conv=notrunc seek=0
	dd if=setup of=c.img count=1 conv=notrunc seek=1
	dd if=system of=c.img count=1 conv=notrunc seek=9


run: boot bochsrc.os
	bochs -f bochsrc.os

clean:
	rm boot setup  system *.o  *.s

%.s: %.S
	gcc -E $< -o $@

执行make & make run

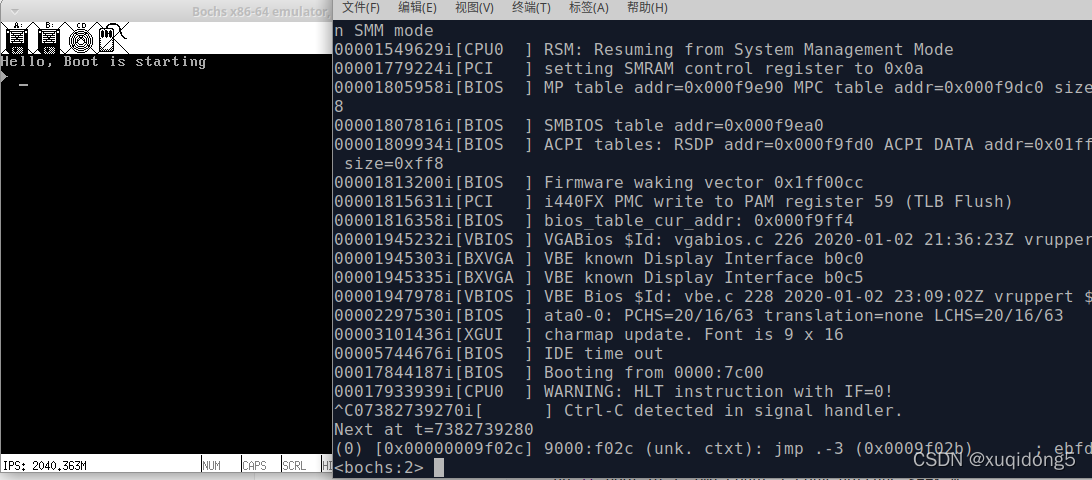

运行效果如下图所示：
