华为交换机——配置策略路由（基于IP地址）示例

一、组网需求：

汇聚层Switch做三层转发设备，接入层设备LSW做用户网关，接入层LSW和汇聚层Switch之间路由可达。汇聚层Switch通过两条链路连接到两个核心路由器上，一条是高速链路，网关为10.1.20.1/24；另外一条是低速链路，网关为10.1.30.1/24。

公司希望汇聚层Switch上送到核心层设备的报文中，源IP地址为192.168.100.0/24的报文通过高速链路传输，而源IP地址为192.168.101.0/24的报文则通过低速链路传输。

二、配置思路:

采用重定向方式实现策略路由，进而提供差分服务，具体配置思路如下：

1. 创建VLAN并配置各接口，实现公司和外部网络设备互连。
2. 配置ACL规则，分别匹配源IP地址为192.168.100.0/24和192.168.101.0/24的报文。
3. 配置流分类，匹配规则为上述ACL规则，使设备可以对报文进行区分。
4. 配置流行为，使满足不同规则的报文分别被重定向到10.1.20.1/24和10.1.30.1/24。
5. 配置流策略，绑定上述流分类和流行为，并应用到接口GE0/0/3的入方向上，实现策略路由。

三、实验：

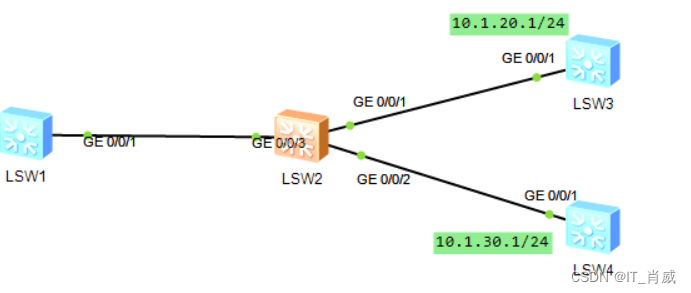

3.1 实验拓扑：

3.2操作步骤

1. 创建VLAN并配置各接口

   #
