Navicat查看数据库实体的e-r以及设计新e-r模型

Navicat查看已存在的表的E-R图

Navicat默认查看的是列表：

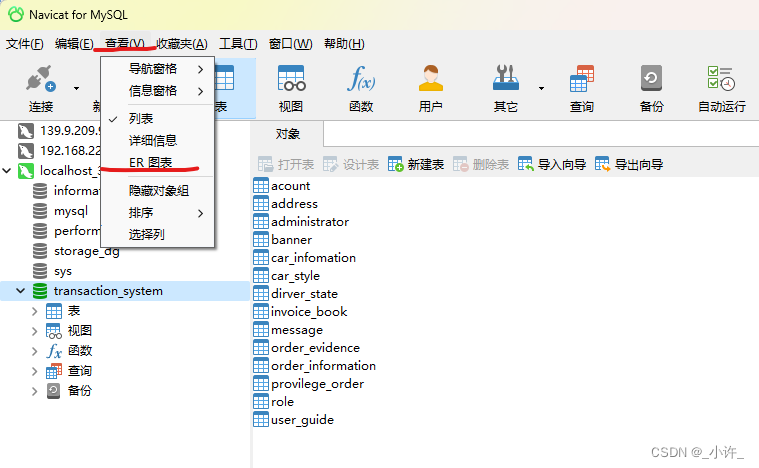

要想查看各个实体之间的关系，需要选中查看，在选中ER图表

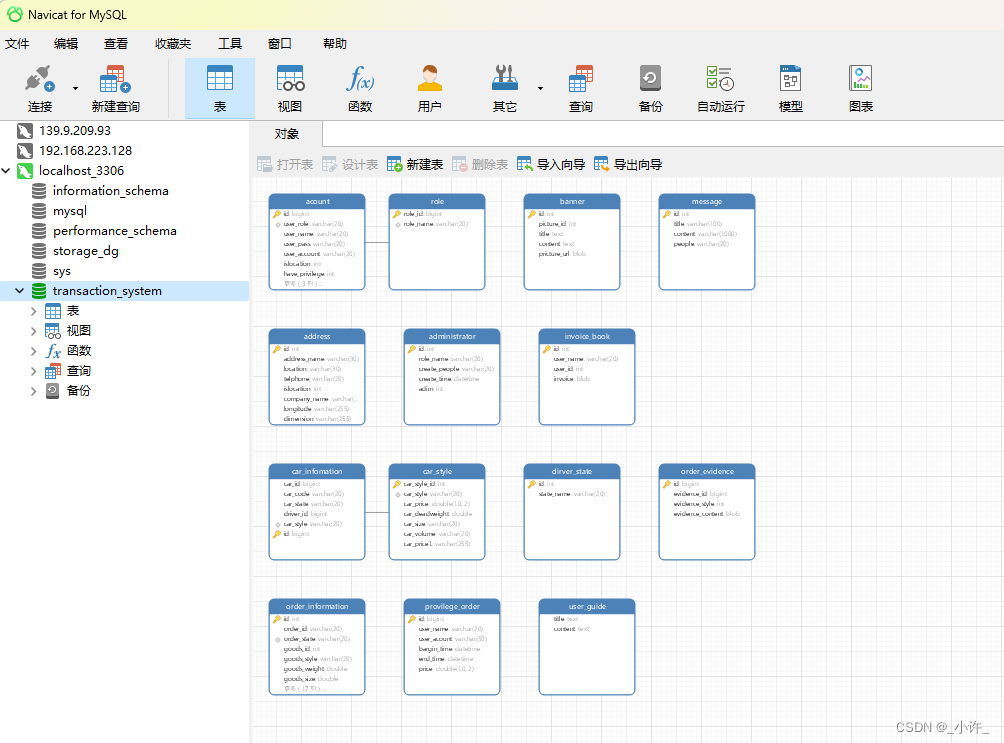

如下图所示就可以展现实体之间的关系了：

设计新的E-R图模型

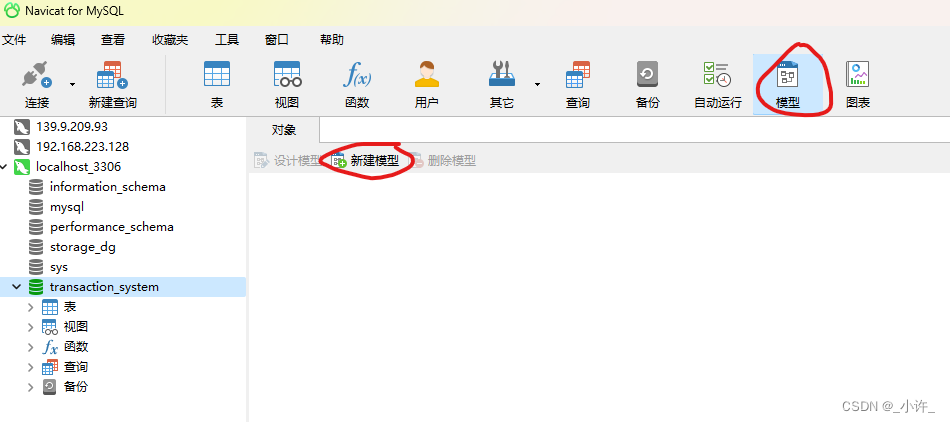

在没有数据库表的情况下，向创建E-R图来转化为数据表，选中模型，新建模型：

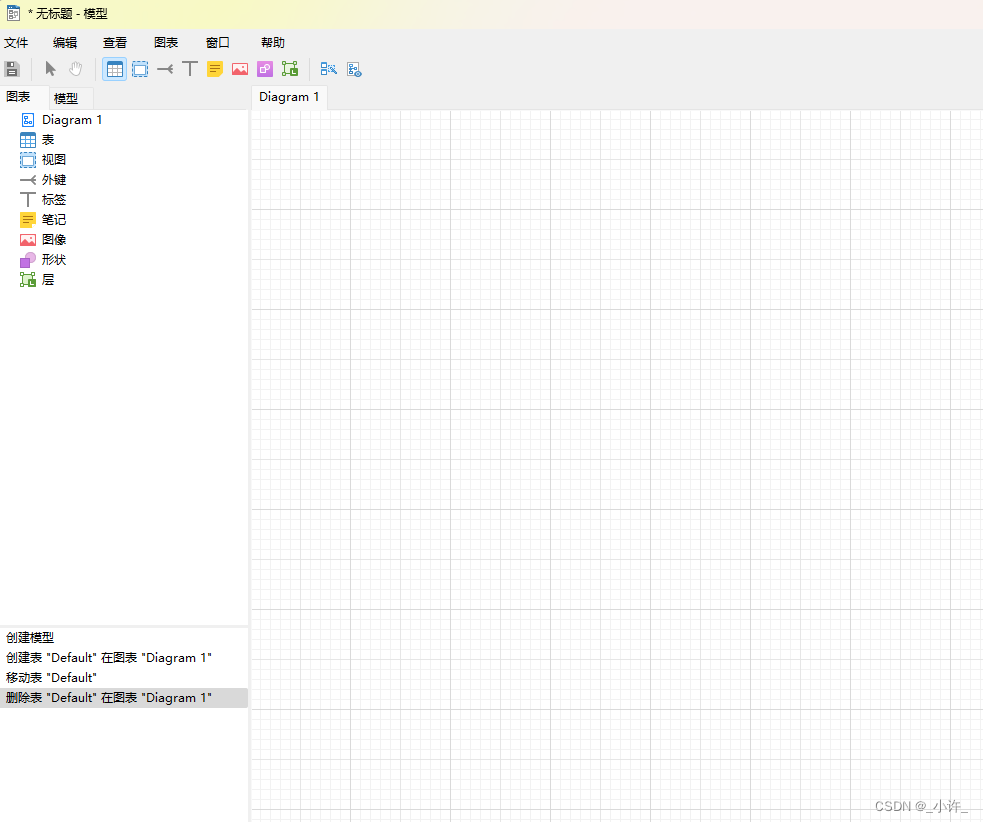

选中之后就可通过左上方的图标创建E-R图了，点击蓝色方块，再点击空白出就徽生成。

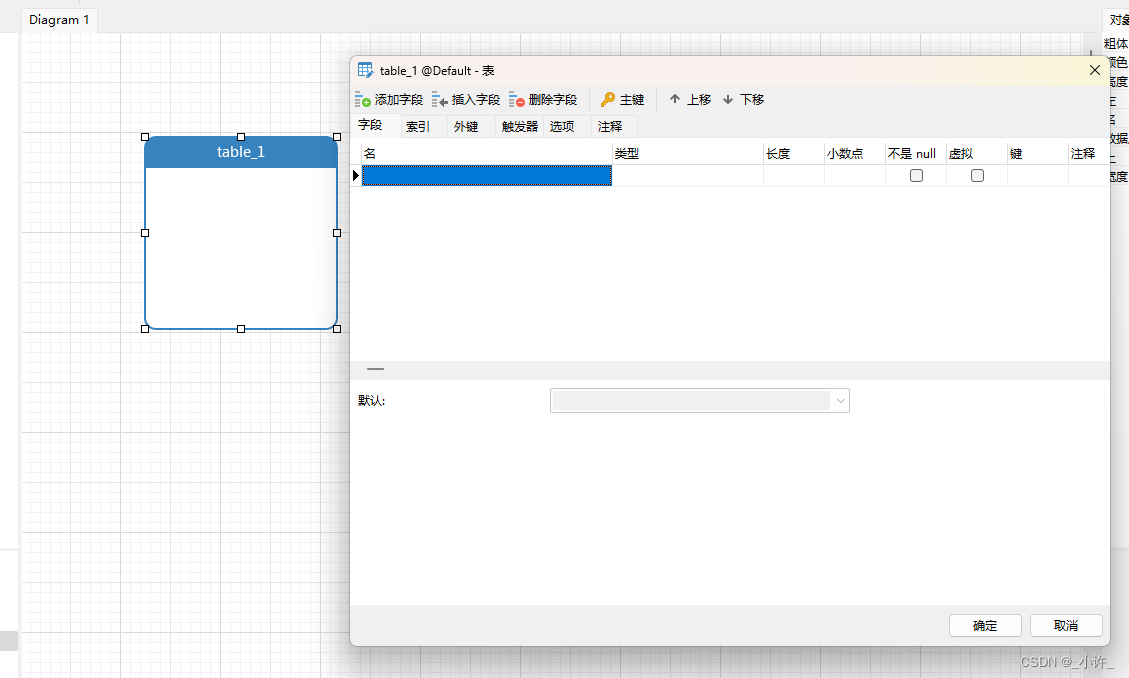

添加相应的表，在生成的E-R图的白色空白出双击，或右键添加相应的属性
