CAD教程 | 揭秘中望CAD四个设计师提效必备工具

CAD芯智库，让CAD设计更得心应手！

在CAD绘图中，如果能熟练运用一些高效的辅助工具，可大幅提升工作效率。今天为大家带来4个中望CAD提效工具，通过简单的操作即可帮小伙伴们完成复杂的设计任务，快来看看吧！

中望CAD企业版试用

www.xwzsoft.com/zwcad.html

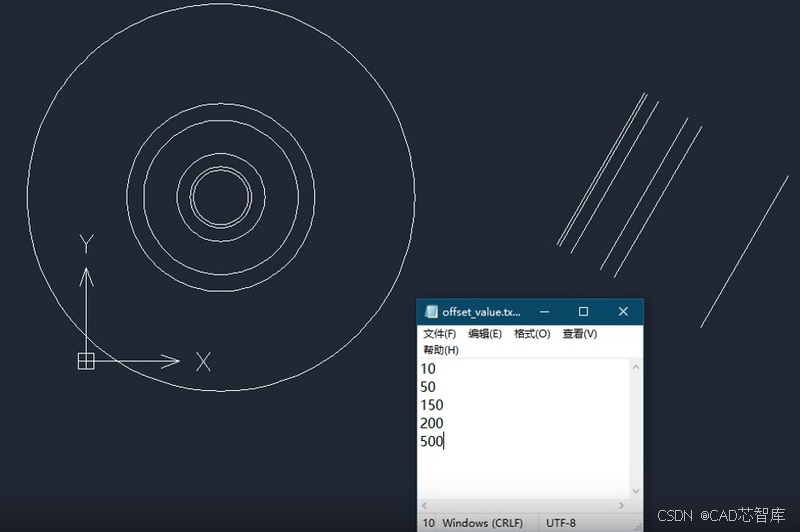

1. 批量偏移

运用偏移命令绘制等距线段或同心对象，是很多设计师常用的方法。但面对复杂的图形时，仅依赖基础的偏移命令，绘制等距线段或同心对象往往显得效率低下。

中望CAD【批量不等距偏移】提效小工具可以根据txt文本中的数值，对指定对象进行批量偏移，通过一个命令进行若干个不同距离的偏移，轻松提高绘制复杂图形的工作效率。

2. 图层跳转

如果说CAD中有什么令人头疼的操作，图层处理肯定榜上有名。如何快速定位到所需的图层进行修改呢？中望CAD开发了【ZrxLayerJump.zrx】自动切换工具。

该工具可以针对图层中常用的4类对象进行搜索识别，包括标注、填充、多行文字、单行文字。当创建以上4类对象时，系统会自动切换到预设图层，无需手动进行图层切换。

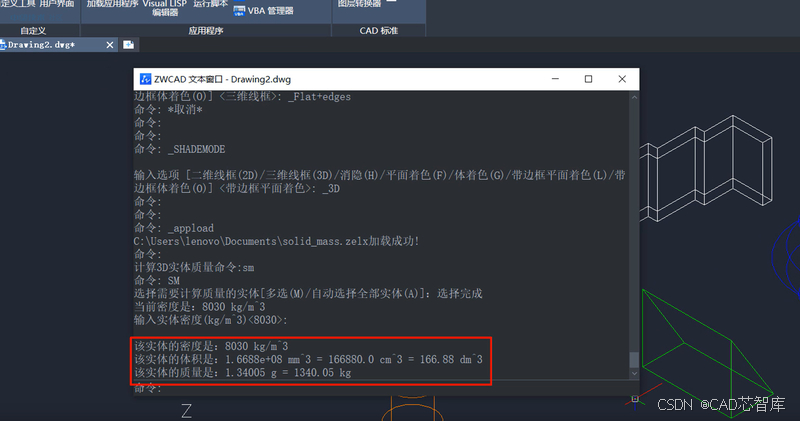

3. 计算三维实体质量

计算三维实体质量是产品设计评估、材料成本计算时必备的技能。面对复杂的三维实体模型，庞大的数据计算量，常常让设计师望而却步。

中望CAD【计算三维实体质量】提效小工具，自动识别图纸中的三维实体模型，根据定义的密度快速计算对应实体的质量，并以表格形式列出计算结果，帮助你快速获得准确的质量数据！

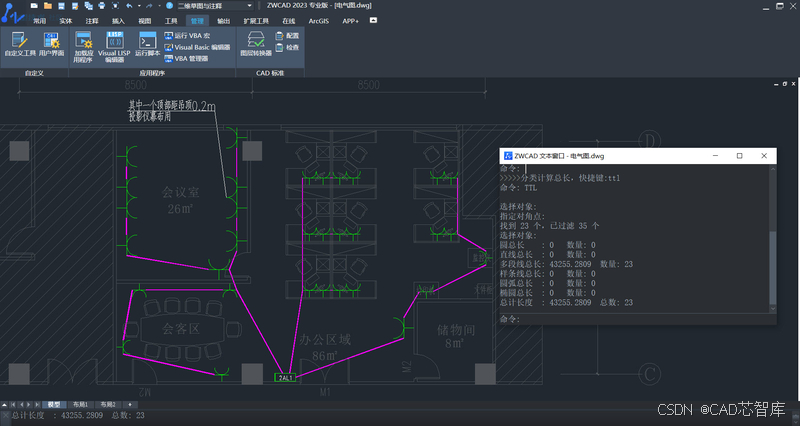

4. 分类统计长度

众所周知，CAD特性面板可以看到所选对象的各种信息，包括线条的长度。但是多选中几根线条，甚至某一类对象的全部线条，那就会有显示不明确。

通过这个工具，你可以快速统计各个类型对象总长度和数量，包括圆、圆弧、椭圆、直线、多段线等，极大提高统计线段长度的效率，尤其适用建筑电气类图纸的电线/电话线长度统计。

视频教程

以上功能的视频教程可查阅：www.xwzsoft.com/h-nd-460.html
