7脚oled改为iic通信引脚示意图

于 2025-04-15 21:28:31 发布
阅读量380 收藏
点赞数 5
文章标签： 单片机 物联网 驱动开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xxs_hzx/article/details/147258756
版权

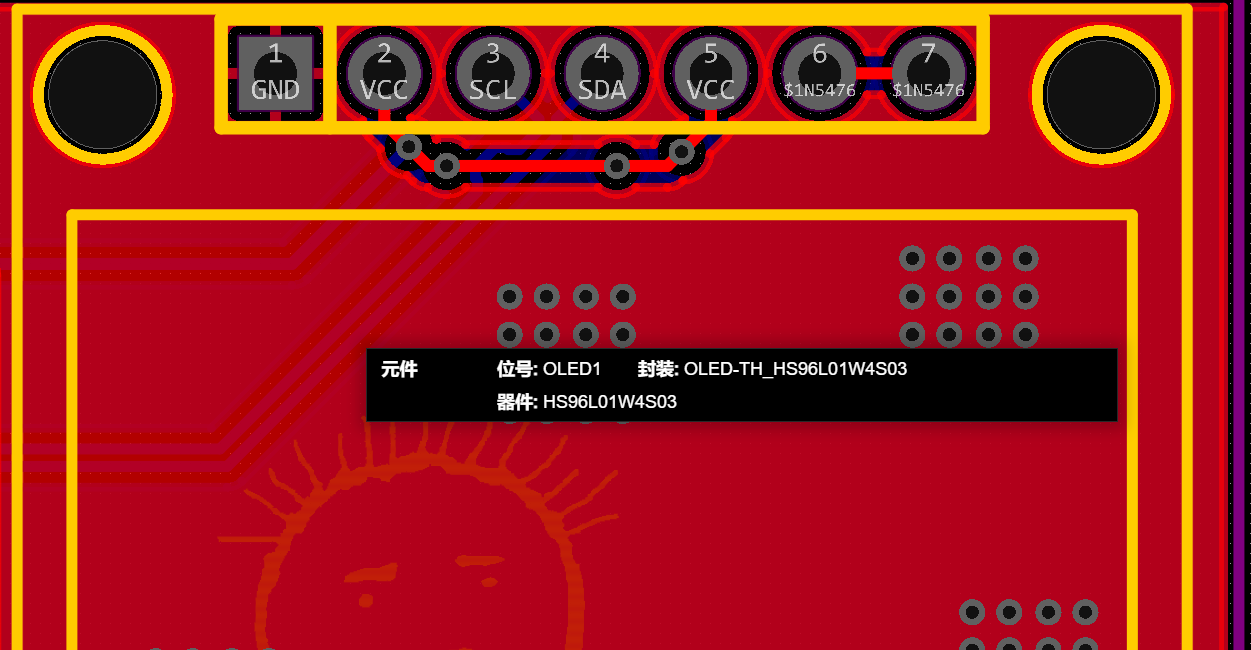

这几天闲着无聊就自己想做一个示波器玩玩，种种特殊原因选择了7脚oled.习惯了iic通信由于是就懒得改了。画了一个7脚的oled注意这里的引脚6和引脚7都是要接地的后续直接飞线了

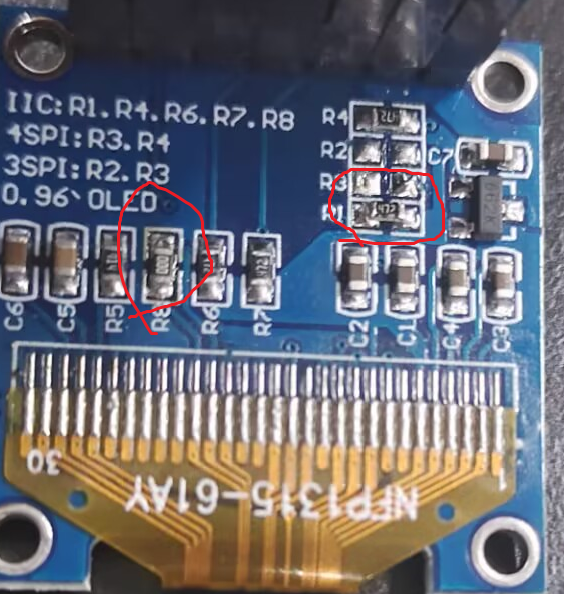

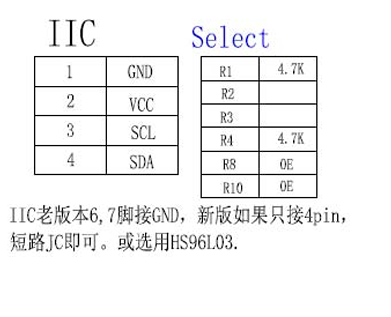

打开数据手册能发现要使用iic还是挺麻烦的，需要在硬件上面做出改变，r3上面的电阻改到r1上面然后短接r8（我用的是0欧姆电阻）

然后就是成果啦
