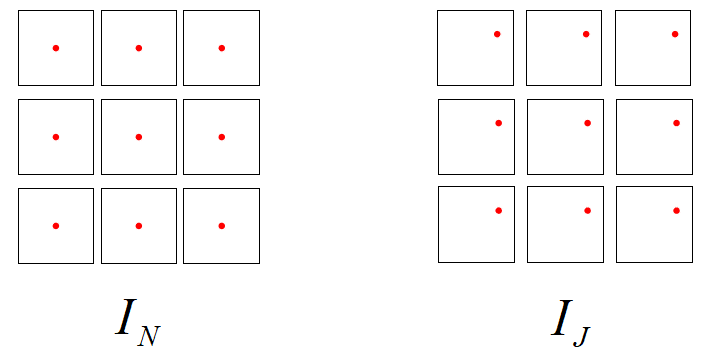

定义 $I_{N,t}$ 表示没有经过jitter采样处理的第 $t$ 帧原始画面， $I_{J,t}$ 表示jitter采样得到的第 $t$ 帧画面； $MV_{N,t},MV_{J,t}$ 表示的意思类似，只不过从“画面”变成了“后向运动矢量”； $J_{t}$ 表示第 $t$ 帧施加给相机的（pixel-wise）抖动量
值得注意的是，下面讨论的 $MV_{J,t}$ 将jitter抖动也纳入了运动变化的考量范畴，换句话说，即使前后两帧（ $i - 1, i$ ）的相机位置和朝向完全没有变化，且画面中全部是静态物体，也会因为jitter抖动的缘故， $MV_{J,t}$ 的值也会呈现出非0的情况（当然了， $MV_{N,t}$ 的值全部为0）
在这里插入图片描述
$IJ,t(p)=IN,t(p+Jt)⇔IN,t(p)=IJ,t(p−Jt)\begin{equation} I_{J,t}(p)=I_{N,t}(p+J_{t})\Leftrightarrow I_{N,t}(p)=I_{J,t}(p-J_{t})\end{equation}$

//for example, rendersize=(960,540), display size=(1920,1080)
//Curjitter in [-0.5,0.5],such as Halton sequence whose lenght is 32
 m_temporalSRShader.SetFloats("renderSize", m_renderSize.x, m_renderSize.y);
 m_temporalSRShader.SetFloats("displaySize", m_displaySize.x, m_displaySize.y);
 m_temporalSRShader.SetVector("_curJitter", Curjitter);//J_{t}
 m_temporalSRShader.SetVector("_prevJitter", Prevjitter); //J_{t-1}

void UpscaleMain(uint3 id : SV_DispatchThreadID)
{
    int2 pos_sr = id.xy;
    float2 ori_uv = float2(pos_sr + 0.5) / displaySize;
	float2 new_uv = float2(ori_uv.x-_curJitter.x/renderSize.x, ori_uv.y-_curJitter.y/renderSize.y );
...

根据引擎生成的后向运动矢量定义，在时序信息可信（没有遮挡、高光、阴影、锯齿等）的前提下，我们有
$IN,t(p)=IN,t−1(p−MVN,t(p))\begin{equation} I_{N,t}(p)=I_{N,t-1}(p-MV_{N,t}(p)) \end{equation}$
根据 $(1) (2)$ 两式可得：
$IJ,t(p−Jt)=IN,t−1(p−MVN,t(p))\begin{equation} I_{J,t}(p-J_t)=I_{N,t-1}(p-MV_{N,t}(p)) \end{equation}$
$IN,t−1(p−MVN,t(p))=IJ,t−1(p−MVN,t(p)−Jt−1)\begin{equation} I_{N,t-1}(p-MV_{N,t}(p))=I_{J,t-1}(p-MV_{N,t}(p)-J_{t-1}) \end{equation}$
结合 $(3) (4)$ 两式可得
$IJ,t(p−Jt)=IJ,t−1(p−(MVN,t(p)+Jt−1))⇔IJ,t(p−Jt)=IJ,t−1(p−(MVN,t(p)+Jt−1−Jt))\begin{equation} I_{J,t}(p-J_t)=I_{J,t-1}(p-(MV_{N,t}(p)+J_{t-1}))\Leftrightarrow I_{J,t}(p-J_t)=I_{J,t-1}(p-(MV_{N,t}(p)+J_{t-1}-J_t))\end{equation}$
根据 $(5)$ 式和后向运动矢量的定义可知：
$MVJ,t=MVN,t+Jt−1−Jt\begin{equation} MV_{J,t}=MV_{N,t}+J_{t-1}-J_{t} \end{equation}$
又结合 $(1)$ 式和后向运动矢量的定义可知
$IN,t(p)=IJ,t−1(p−Jt−MVJ,t(p))\begin{equation} I_{N,t}(p)=I_{J,t-1}(p-J_t-MV_{J,t}(p))\end{equation}$

float2 pre_juv=new_uv-currentMV.SampleLevel(smpLinearClamp,ori_uv,1.0f).xy;

又根据 $(6)$ 式和后向运动矢量定义可得
$IN,t(p)=IN,t−1(p−Jt−MVJ,t(p)+Jt−1−Jt)\begin{equation} I_{N,t}(p)=I_{N,t-1}(p-J_t-MV_{J,t}(p)+J_{t-1}-J_t)\end{equation}$

float2 pre_njuv=ori_uv-currentMV.SampleLevel(smpLinearClamp,ori_uv,1.0f).xy-(_curJitter - _prevJitter)/renderSize;
float4 prev_rgba = prevYCoCgAHR.SampleLevel(smpLinearClamp, pre_njuv, 0);

如果 $MV_{J,t}$ 将jitter抖动没有纳入了运动变化的考量范畴，换句话说，即使前后两帧（ $i - 1, i$ ）的相机位置和朝向完全没有变化，且画面中全部是静态物体， $MV_{J,t}$ 的值就是0了呢？
那可以看做 $MV_{J,t}$ 和 $MV_{N,t}$ 就没有区别了，只不过其和“未加抖动情况下渲染生成的motion vector”相比，会存在物体位移上的偏差（当然，两个对应位置上的值是完全一样的）

此时的情况就比较简单了，我这边直接给出代码，具体推导留给大家思考

void UpscaleMain(uint3 id : SV_DispatchThreadID)
{
    int2 pos_sr = id.xy;
    float2 ori_uv = float2(pos_sr + 0.5) / displaySize;
    float2 cur_uv = ori_uv - _curJitter/renderSize;
    float2 cur_rgb = currentColorLR.SampleLevel(smpLinearClamp, cur_uv, 0).xy; //sample color of frame T
    float2 cur_mv = currentMotionLR.SampleLevel(smpLinearClamp, cur_uv, 0).xy; //sample motion of frame T

    float2 pre_uv = ori_uv - cur_mv - _prevJitter / renderSize;
    float2 pre_depth = prevDepthLR.SampleLevel(smpLinearClamp, pre_uv , 0).xy; //sample depth of frame T-1
    float2 pre_mv = prevMotionLR.SampleLevel(smpLinearClamp, pre_uv , 0).xy;// //sample motion of frame T-1

	float2 pre_sr_uv = ori_uv - cur_mv;    //because of no jitter in Super-resolution result T-1
	float4 pre_sr_rgba = prevColorSR.SampleLevel(smpLinearClamp, pre_sr_uv, 0); 	// sample color of Super-resolution result T-1 (recurrent)
}
