本文主要是对官网中一些难以理解和混淆的内容做一些分析和记录。

1 AscendC编程接口

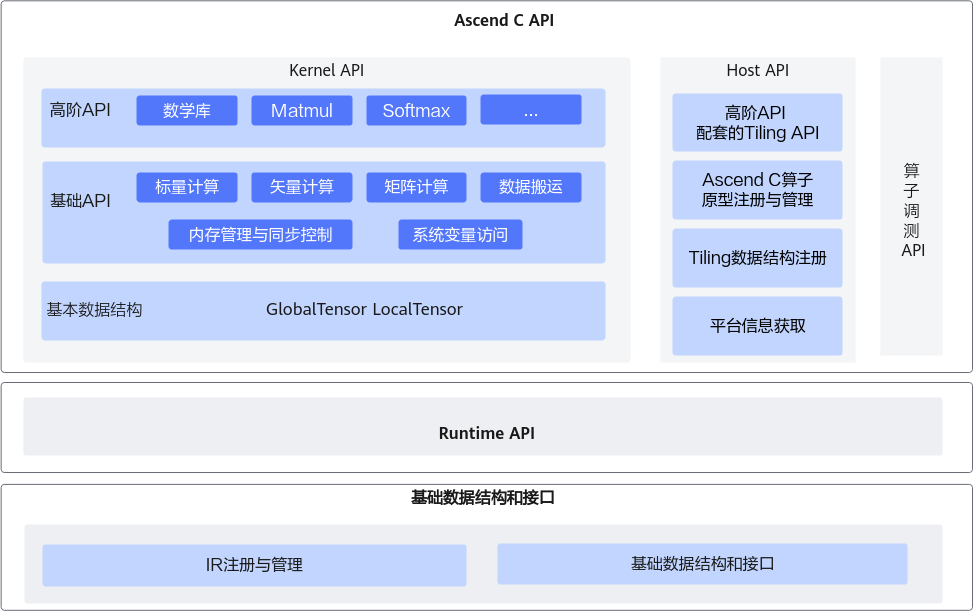

Ascend C提供一组类库API，开发者使用标准C++语法和类库API进行编程。Ascend C编程类库API示意图如下所示，分为：

Kernel API：用于实现算子核函数的API接口。包括：
- 基本数据结构：kernel API中使用到的基本数据结构，比如GlobalTensor和LocalTensor。
- 基础API：实现对硬件能力的抽象，开放芯片的能力，保证完备性和兼容性。标注为ISASI（Instruction Set Architecture Special Interface，硬件体系结构相关的接口）类别的API，不能保证跨硬件版本兼容。

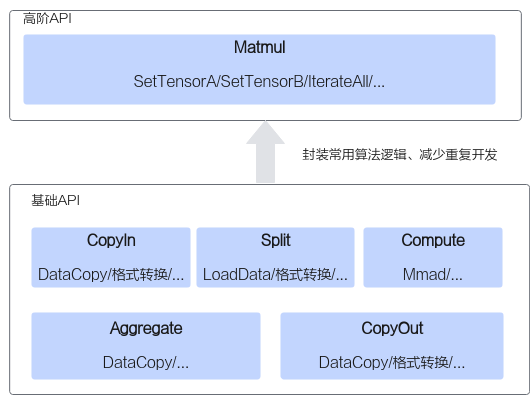

- 高阶API：实现一些常用的计算算法，用于提高编程开发效率，通常会调用多种基础API实现。高阶API包括数学库、Matmul、Softmax等API。高阶API可以保证兼容性。
Host API：
- 高阶API配套的Tiling API：kernel侧高阶API配套的Tiling API，方便开发者获取kernel计算时所需的Tiling参数。
- Ascend C算子原型注册与管理API：用于Ascend C算子原型定义和注册的API。
- Tiling数据结构注册API：用于Ascend C算子TilingData数据结构定义和注册的API。
- 平台信息获取API：在实现Host侧的Tiling函数时，可能需要获取一些硬件平台的信息，来支撑Tiling的计算，比如获取硬件平台的核数等信息。平台信息获取API提供获取这些平台信息的功能。
算子调测API：用于算子调测的API，包括孪生调试，性能调测等。

进行Ascend C算子Host侧编程时，需要使用基础数据结构和API，请参考基础数据结构与接口；完成算子开发后，需要使用Runtime API完成算子的调用，请参考“AscendCL API（C）”。

说明
Ascend C API所在头文件目录为：

基础API：${INSTALL_DIR}/include/ascendc/basic_api/interface

高阶API：（注意，如下目录头文件中包含的接口如果未在资料中声明，属于间接调用接口，开发者无需关注）

${INSTALL_DIR}/include/ascendc/highlevel_api/lib
${INSTALL_DIR}/include/tiling

${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。若安装的Ascend-cann-toolkit软件包，以root安装举例，则安装后文件存储路径为：/usr/local/Ascend/ascend-toolkit/latest。

全量的API接口，可以参考：Ascend C API列表

2 基础API概述

对于基础API，主要分为以下几类：

标量计算API，实现调用Scalar计算单元执行计算的功能。
矢量计算API，实现调用Vector计算单元执行计算的功能。
矩阵计算API，实现调用Cube计算单元执行计算的功能。
数据搬运API，计算API基于Local Memory数据进行计算，所以数据需要先从Global Memory搬运至Local Memory，再使用计算API完成计算，最后从Local Memory搬出至Global Memory。执行搬运过程的接口称之为数据搬运API，比如DataCopy接口。
内存管理与同步控制API
- 内存管理API，用于分配管理内存，比如AllocTensor、FreeTensor接口;
- 同步控制API，完成任务间的通信和同步，比如EnQue、DeQue接口。不同的API指令间有可能存在依赖关系，从抽象硬件架构可知，不同的指令异步并行执行，为了保证不同指令队列间的指令按照正确的逻辑关系执行，需要向不同的组件发送同步指令。同步控制API内部即完成这个发送同步指令的过程，开发者无需关注内部实现逻辑，使用简单的API接口即可完成。

对于基础API中的计算API，根据对数据操作方法的不同，分为以下几种计算方式：

整个tensor参与计算：通过运算符重载的方式实现，支持“+, -, *, /, |, &, <, >, <=, >=, ==, !=”，实现计算的简化表达。例如：
dst=src1+src2
tensor前n个数据计算：针对源操作数的连续n个数据进行计算并连续写入目的操作数，解决一维tensor的连续计算问题。例如：
Add(dst, src1, src2, n);
tensor高维切分计算：功能灵活的计算API，充分发挥硬件优势，支持对每个操作数的DataBlock Stride，Repeat Stride，Mask等参数的操作。

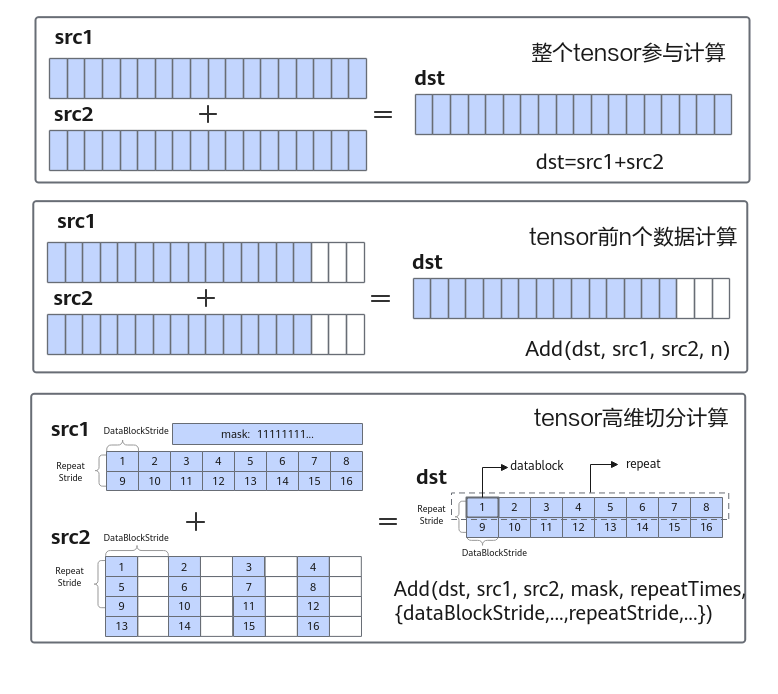

下图以矢量加法为例，展示了几种计算方式的特点。

针对tensor高维切分计算进行打开理解。

2.1 tensor高维切分计算

如何使用Tensor高维切分计算API

使用tensor高维切分计算API可充分发挥硬件优势，支持开发者控制指令的迭代执行和操作数的地址间隔，功能更加灵活。

矢量计算通过Vector计算单元完成，矢量计算的源操作数和目的操作数均通过Unified Buffer（UB）来进行存储。Vector计算单元每个迭代会从UB中取出8个datablock（每个datablock数据块内部地址连续，长度32Byte，总共256Byte），进行计算，并写入对应的8个datablock中。

本文主要对mask参数进行理解说明

mask参数
mask用于控制每次迭代内参与计算的元素。可通过连续模式和逐bit模式两种方式进行设置。

连续模式：表示前面连续的多少个元素参与计算。数据类型为uint64_t。取值范围和源操作数的数据类型有关，数据类型不同，每次迭代内能够处理的元素个数最大值不同（当前数据类型单次迭代时能处理的元素个数最大值为：256 / sizeof(数据类型)）。当操作数的数据类型占bit位16位时（如half/uint16_t），mask∈[1, 128]；当操作数为32位时（如float/int32_t），mask∈[1, 64]。

具体样例如下：

// int16_t数据类型单次迭代能处理的元素个数最大值为256/sizeof(int16_t) = 128，mask = 64，mask∈[1, 128]，所以是合法输入
// repeatTimes = 1, 共128个元素，单次迭代能处理128个元素，故repeatTimes = 1
// dstBlkStride, src0BlkStride, src1BlkStride = 1, 单次迭代内连续读取和写入数据
// dstRepStride, src0RepStride, src1RepStride = 8, 迭代间的数据连续读取和写入
uint64_t mask = 64;
AscendC::Add(dstLocal, src0Local, src1Local, mask, 1, { 1, 1, 1, 8, 8, 8 });

结果示例如下：

输入数据(src0Local): [1 2 3 ... 64 ...128]
输入数据(src1Local): [1 2 3 ... 64 ...128]
输出数据(dstLocal): [2 4 6 ... 128 undefined...undefined]

上述示例中，只有64个元素参与计算，65~128的元素是没有参与计算的，所以是undefined。

// int32_t数据类型单次迭代能处理的元素个数最大值为256/sizeof(int32_t) = 64，mask = 64，mask∈[1, 64]，所以是合法输入
// repeatTimes = 1, 共64个元素，单次迭代能处理64个元素，故repeatTimes = 1
// dstBlkStride, src0BlkStride, src1BlkStride = 1, 单次迭代内连续读取和写入数据
// dstRepStride, src0RepStride, src1RepStride = 8, 迭代间的数据连续读取和写入（8个表示连续，是根据UB每次取8个dataBlock）
uint64_t mask = 64;
AscendC::Add(dstLocal, src0Local, src1Local, mask, 1, { 1, 1, 1, 8, 8, 8 });

结果示例如下：

输入数据(src0Local): [1 2 3 ... 64]
输入数据(src1Local): [1 2 3 ... 64]
输出数据(dstLocal): [2 4 6 ... 128]

逐bit模式：可以按位控制哪些元素参与计算，bit位的值为1表示参与计算，0表示不参与。
mask为数组形式，数组长度和数组元素的取值范围和操作数的数据类型有关。当操作数为16位时，数组长度为2，mask[0]、mask[1]∈[0, 2^64-1]并且不同时为0；当操作数为32位时，数组长度为1，mask[0]∈(0, 2^64-1]；当操作数为64位时，数组长度为1，mask[0]∈(0, 2^32-1]。

具体样例如下:

// 数据类型为int16_t
uint64_t mask[2] = {6148914691236517205, 6148914691236517205};
// repeatTimes = 1, 共128个元素，单次迭代能处理128个元素，故repeatTimes = 1。
// dstBlkStride, src0BlkStride, src1BlkStride = 1, 单次迭代内连续读取和写入数据。
// dstRepStride, src0RepStride, src1RepStride = 8, 迭代间的数据连续读取和写入。
AscendC::Add(dstLocal, src0Local, src1Local, mask, 1, { 1, 1, 1, 8, 8, 8 });

结果示例如下：

输入数据(src0Local): [1 2 3 ... 64 ...127 128]
输入数据(src1Local): [1 2 3 ... 64 ...127 128]
输出数据(dstLocal): [2 undefined 6 ... undefined ...254 undefined]

mask过程如下：

mask={6148914691236517205, 6148914691236517205}（注：6148914691236517205表示64位二进制数0b010101…01，mask按照低位到高位的顺序排布）
在这里插入图片描述
这里有没想过，为什么16位时，数组长度为2？
分析：当数据是16位，也就是2Byte，ub一次处理256Byte，也就是能处理128个数；那么掩码mask也就需要128个数，一个mask用64位表示，那么128个数，总共就需要2个这样的mask。

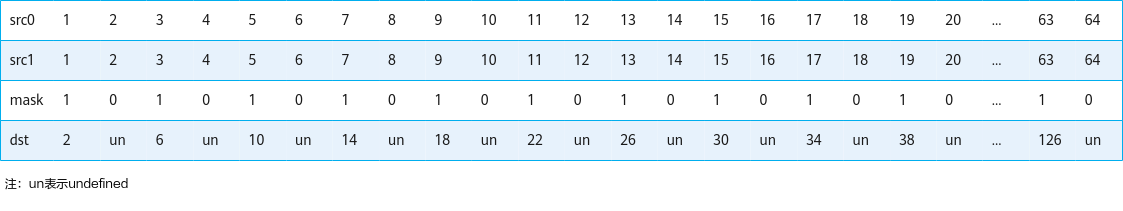

// 数据类型为int32_t
uint64_t mask[1] = {6148914691236517205};
// repeatTimes = 1, 共64个元素，单次迭代能处理64个元素，故repeatTimes = 1。
// dstBlkStride, src0BlkStride, src1BlkStride = 1, 单次迭代内连续读取和写入数据。
// dstRepStride, src0RepStride, src1RepStride = 8, 迭代间的数据连续读取和写入。
AscendC::Add(dstLocal, src0Local, src1Local, mask, 1, { 1, 1, 1, 8, 8, 8 });
