GIS算法：利用鞋带定理（Shoelace formula）求2D多边形面积

1，实例，运用鞋带定理计算多边形面积

笔者在最近的学习中遇到了计算多边形面积这个问题，其中有个鞋带公式比较有趣，于是搜集了一些资料，整理如下：

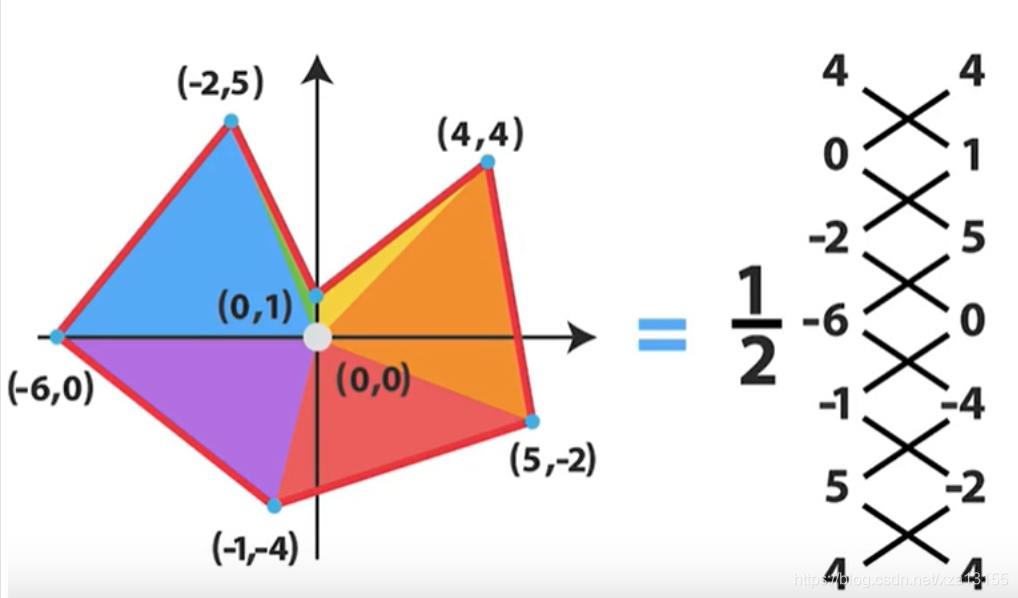

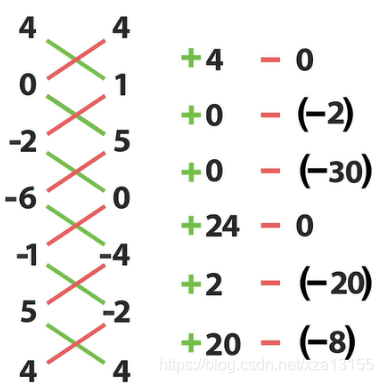

首先参考一个例子，展示如何利用鞋带定理计算多边形面积。我们只需选择一个顶点，然后按照逆时针顺序读取坐标，最后回到起点。并按照类似系鞋带的顺序将坐标串联起来。

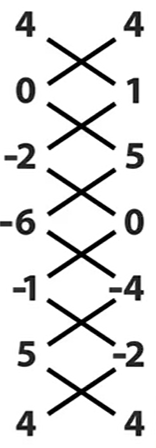

对于绿色的线链接的坐标直接相乘。红色的相乘；最后把两者相减。重复操作，最后将计算好的数累和得到4+2+30+24+22+28=110，则多边形的面积为110/2=55

2，原理

我们在上一节用到的是鞋带定理，这个公式适合于任何xy平面的闭合曲线，下面我们将介绍该定理的原理。
三角形面积计算公式——叉乘

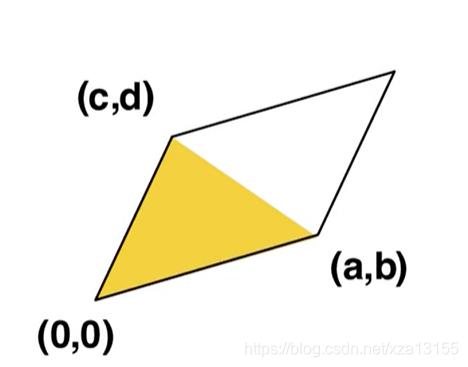

对于一个三角形，我们可以将其转换为求平行四边形面积的一半

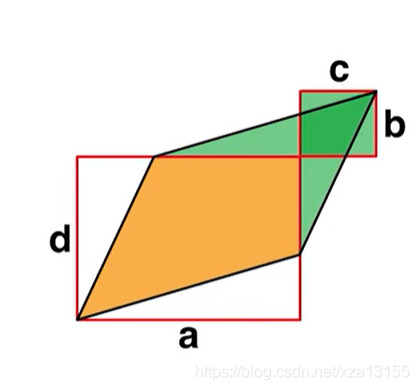

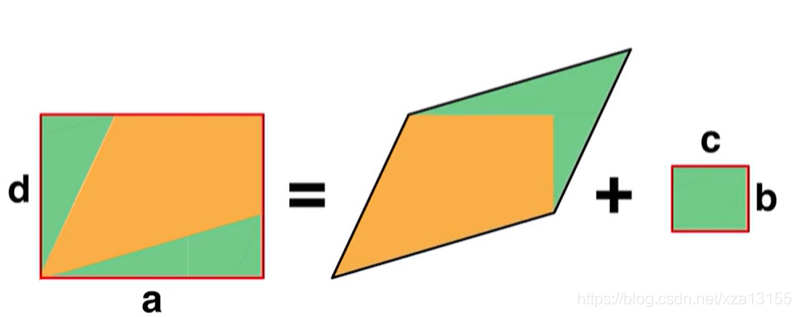

取三角形的坐标，a、b和c、d构建两个矩形。两个绿色的直角三角形是大矩形的两个空白，补上了平行四边形和小矩形部分。易知大矩形的面积等于平行四边形加小矩形（小矩形与平行四边形有重叠部分）

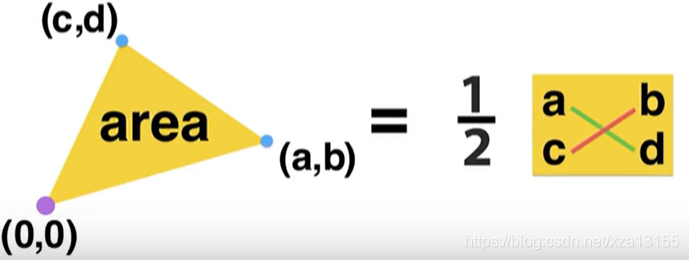

则我们可以通过三角形的坐标求其面积=1/2*(ad-bc)

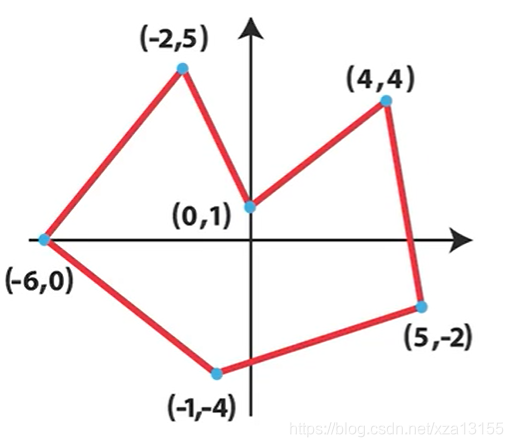

那么上个例子的多边形就可以拆分成多个三角形，对各组坐标的叉乘最终计算得出了三角形的面积，累加起来就得到了多边形的面积。

对于叉乘我们知道OAOB1=-0B1OA=-0A*OB2；B1在A的左侧（A逆时针方向）叉乘为正数，B2在A右侧（A顺时针方向）则叉乘为负数

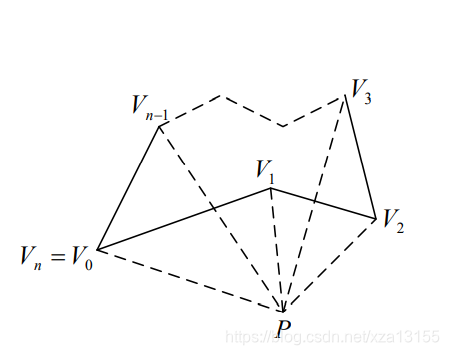

如图多边形，原点p在多边形外面，使用鞋带定理计算面积。可以发现从V1开始逆时针遍历顶点。如果线段pv1是划向逆时针方向，三角形就是正数，划向顺时针方向为负数。正负抵消最终得到多边形面积

3，如何用代码实现求解
我们可以利用下式计算多边形面积。首先把多边形顶点坐标按逆时针顺序存入数组，循环读取数组，带入公式即可。

	//数据存储结构,定义一个结构体，存储坐标。初始化结构体数组即可
	struct area
	{
		double x;
		double y;
	}
	//实现公式，循环读取坐标，进行叉乘；最后一次是读取最后一个坐标和第一个坐标叉乘，代表回到了原点。
   for(int i = 0; i < 7; i++)
            {
                if (i != 6)
                    s += area[i].x * area[i + 1].y - area[i].y * area[i + 1].x;
                else
                    s += area[i].x * area[0].y - area[i].y * area[0].x;
            }
