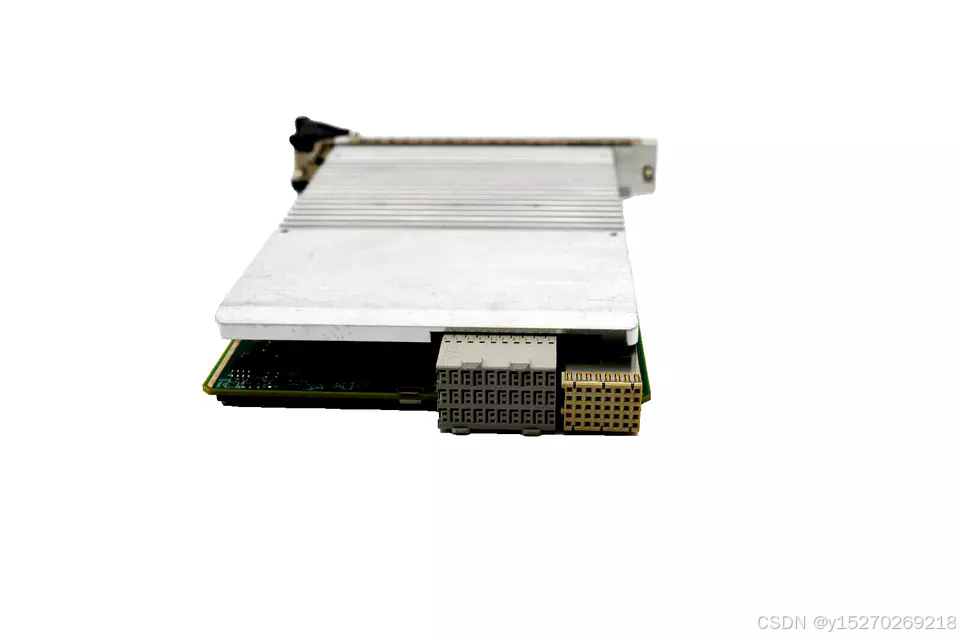

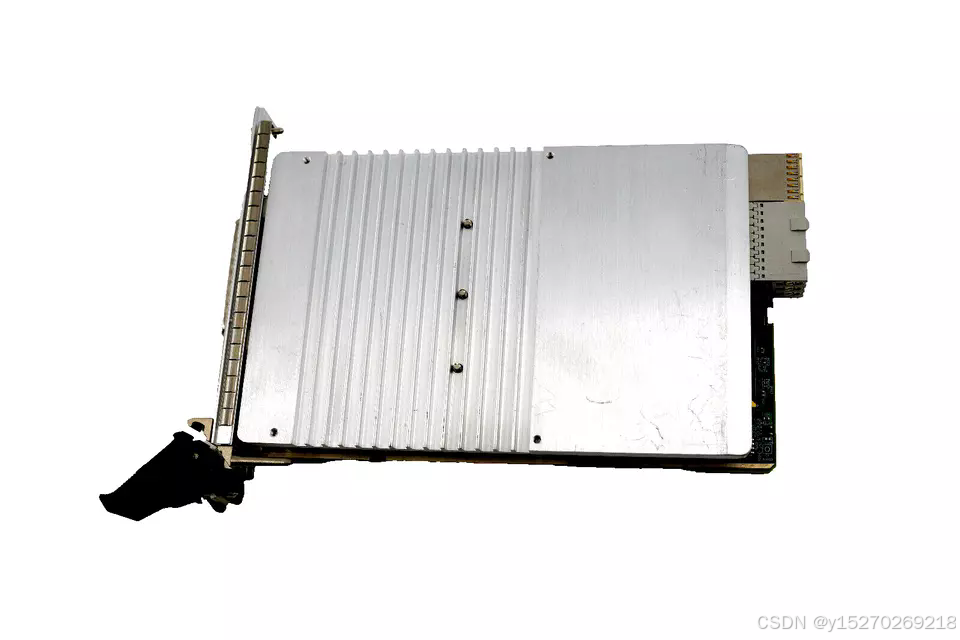

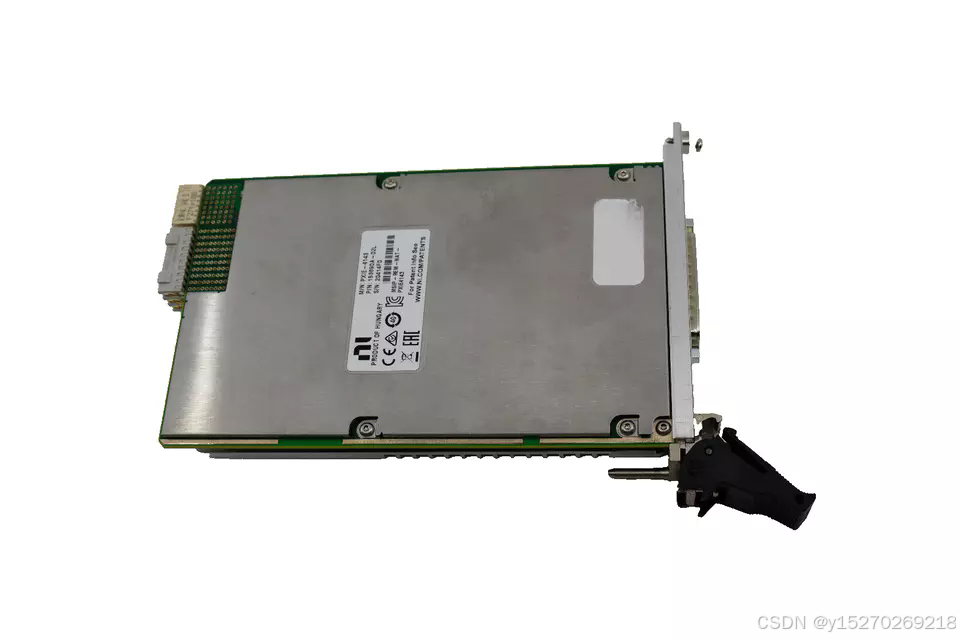

NI PXIE-4147测量单元模块

NI PXIe-4147 是由美国国家仪器（NI）推出的一款 4 通道精密 PXI 源测量单元（SMU），专为高引脚数应用设计。该模块具备四象限操作功能，每个通道集成了远程（4 线）传感，确保精确测量。

主要特点：

• 高通道密度：单个模块提供 4 个独立的 SMU 通道，适用于需要多通道同步测量的应用。

• 四象限操作：每个通道支持四象限运行，能够源出和吸收电流，满足各种测试需求。

• 高速采样率：高采样速率有助于缩短测量时间，捕获设备的瞬态特性，实现快速的 I-V 特性分析。

• SourceAdapt 技术：可调整 PXIe-4147 对任何负载的响应，以获得最佳的稳定性和最小的瞬态特性。

• 确定性硬件序列：内置高速序列引擎，支持 SMU 之间或与其他仪器（如开关或高速数字测试模块）的同步操作。

技术规格：

• 电压范围：±8 V

• 直流电流范围：±3 A

• 电流灵敏度：100 fA

• 最大直流功率：24 W（源出/吸收）

PXIe-4147 适用于半导体器件测试、电子元件特性分析以及需要高精度、多通道电源和测量的其他应用。其模块化设计使其易于集成到现有的 PXI 测试系统中，提供灵活且高效的测试解决方案。
