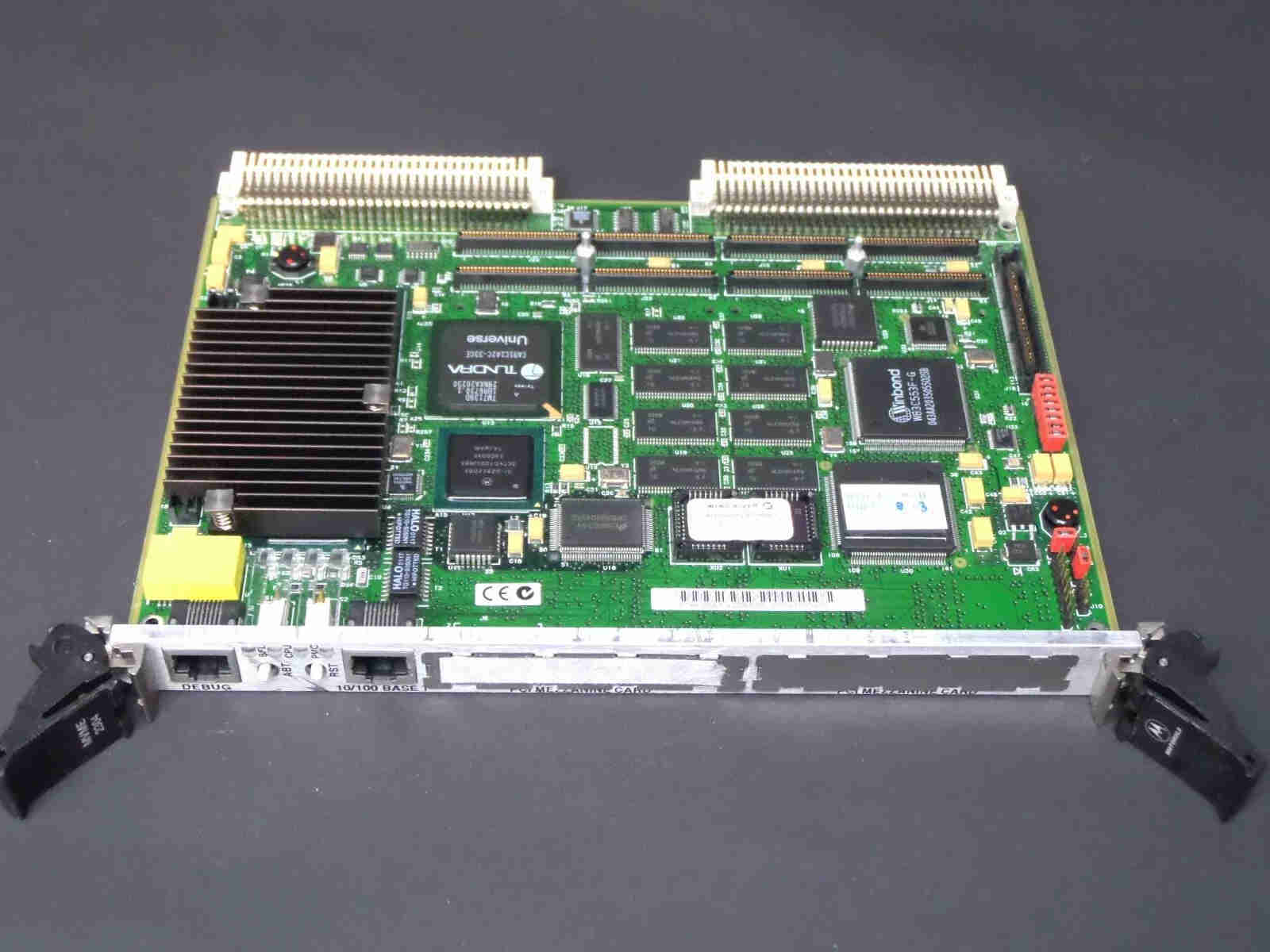

Motorola MVME2304 01-W3345F控制脉冲卡件

产品概述

Motorola MVME2304 01-W3345F 是 MVME2300 系列单板计算机（Single Board Computer, SBC） 的一个版本，基于 PowerPC 架构处理器，专为 VME 总线系统设计。它作为系统的 核心控制与数据处理单元，可同时承担逻辑控制、信号处理及脉冲控制功能，因此在部分行业文档中被称为“控制脉冲卡件”。

---

技术参数（典型配置，参考 MVME2300 系列）

• 处理器：Motorola PowerPC 603/604 系列，主频范围约 200MHz~300MHz。

• 缓存：内置 L1 指令/数据缓存，部分型号支持外部 L2 缓存。

• 系统内存：支持 DRAM（一般 32MB ~ 256MB，可扩展），带有 Flash/EPROM 用于固件和启动。

• 总线接口：兼容 VME64 标准，可作为系统控制器使用。

• I/O 接口：

  • 串行接口（RS-232/RS-422）

  • 以太网接口（10/100Mbps）

  • SCSI 接口（常见于此系列）

  • 通用定时/脉冲接口，用于外部设备同步与控制

• 操作系统支持：VxWorks、LynxOS、pSOS 等实时操作系统。

• 电源供给：通过 VME 背板供电（+5V/±12V）。

---

应用场景

• 工业控制：作为自动化生产线与数控设备的核心处理与脉冲控制板件。

• 电信与网络：部署在通信交换机、信号处理和基站设备中。

• 军事与航空电子：用于实时控制、信号采集与指挥系统。

• 交通控制：在铁路、地铁信号系统中，用于控制脉冲和逻辑运算。

• 测试与测量：作为数据采集与设备同步的核心板卡。

---

产品优势

1. 高性能处理能力：基于 PowerPC 架构，适合实时任务处理。

2. 丰富的接口：串口、以太网、SCSI 与脉冲控制接口，使其在多类系统中易于集成。

3. 模块化设计：可在 VME 框架内灵活组合其他功能模块。

4. 工业级稳定性：支持长时间连续运行，适合关键应用场景。

5. 多操作系统兼容：支持主流实时操作系统，软件生态成熟。
